Este documento describe un proyecto para construir un detector de oscuridad para iluminación automática. Explica que el circuito contiene una pila, interruptor, potenciómetro, sensor LDR, resistencia, transistor, relé y bombilla. Detalla la función de cada componente y cómo el circuito enciende la bombilla cuando el sensor LDR detecta bajos niveles de luz.

1. INTEGRANTES:
 DIANA ESTEFANÍA OBREGÓN CALDERÓN
 RONNY ALEXANDER TENE NARVÁEZ
 JEFFERSON PATRICIO CANDO CAMACHO

2. • Construir un detector de oscuridad para iluminación
automática.
• Explicar que es un sensor.
• Diseñar el circuito del Detector de Oscuridad.
• Realizar la exposición del proyecto.

3. CIRCUITO DEL DETECTOR DE OSCURIDAD

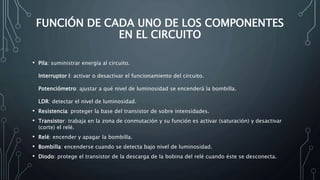

4. FUNCIÓN DE CADA UNO DE LOS COMPONENTES
EN EL CIRCUITO
• Pila: suministrar energía al circuito.
Interruptor I: activar o desactivar el funcionamiento del circuito.
Potenciómetro: ajustar a qué nivel de luminosidad se encenderá la bombilla.
LDR: detectar el nivel de luminosidad.
• Resistencia: proteger la base del transistor de sobre intensidades.
• Transistor: trabaja en la zona de conmutación y su función es activar (saturación) y desactivar
(corte) el relé.
• Relé: encender y apagar la bombilla.
• Bombilla: encenderse cuando se detecta bajo nivel de luminosidad.
• Diodo: protege el transistor de la descarga de la bobina del relé cuando éste se desconecta.

5. DESCRIPCIÓN DETALLADA DEL
FUNCIONAMIENTO DE CIRCUITO
Cuando aumenta el nivel de
luminosidad ocurre lo siguiente:
• Sube el nivel de luz
• Baja la R del LRD
• Baja la tensión en el LDR
• Baja la V(base-emisor) y si ésta es menor
de 0,7V
• Transistor en corte
• Relé desactivado
• Bombilla apagada
Cuando disminuye el nivel de
iluminación ocurre lo siguiente:
• Baja el nivel de luz
• Sube la R del LDR
• Sube la tensión en el LDR
• Sube V(base-emisor) y si ésta es
mayor de 0,7V
• Transistor en saturación
• Relé activado
• Bombilla encendida.
