Este proyecto utiliza una placa Arduino Uno, un sensor LDR, 5 LEDs y resistencias para crear un detector de luz. Cuando el LDR no detecta luz, los 5 LEDs se iluminan; cuando el LDR detecta luz, los LEDs se apagan. El código de Arduino establece los pines de salida para los LEDs y el pin de entrada para el LDR, y en cada bucle comprueba el valor del LDR para encender o apagar los LEDs según sea necesario.

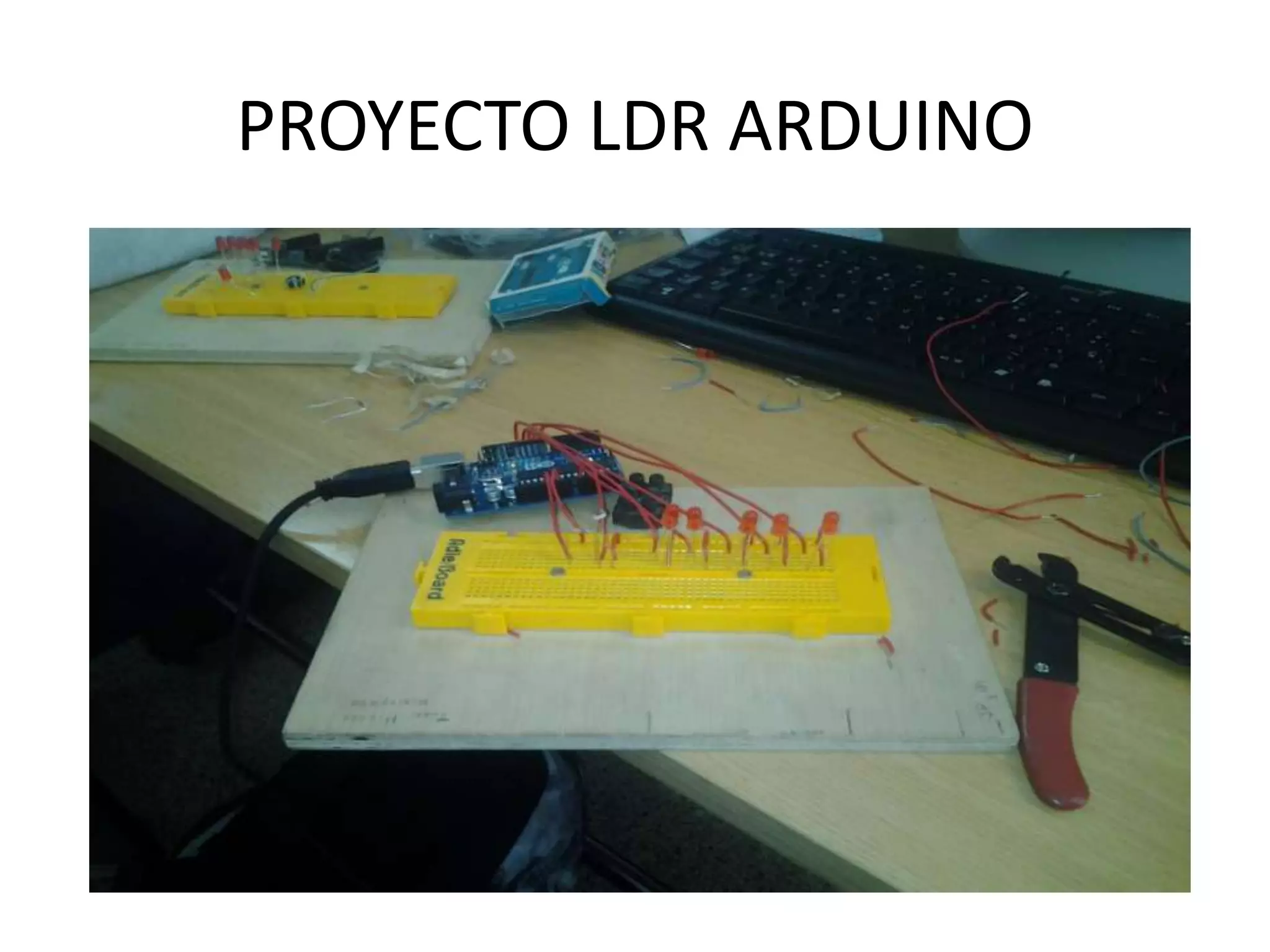

1. PROYECTO LDR ARDUINO

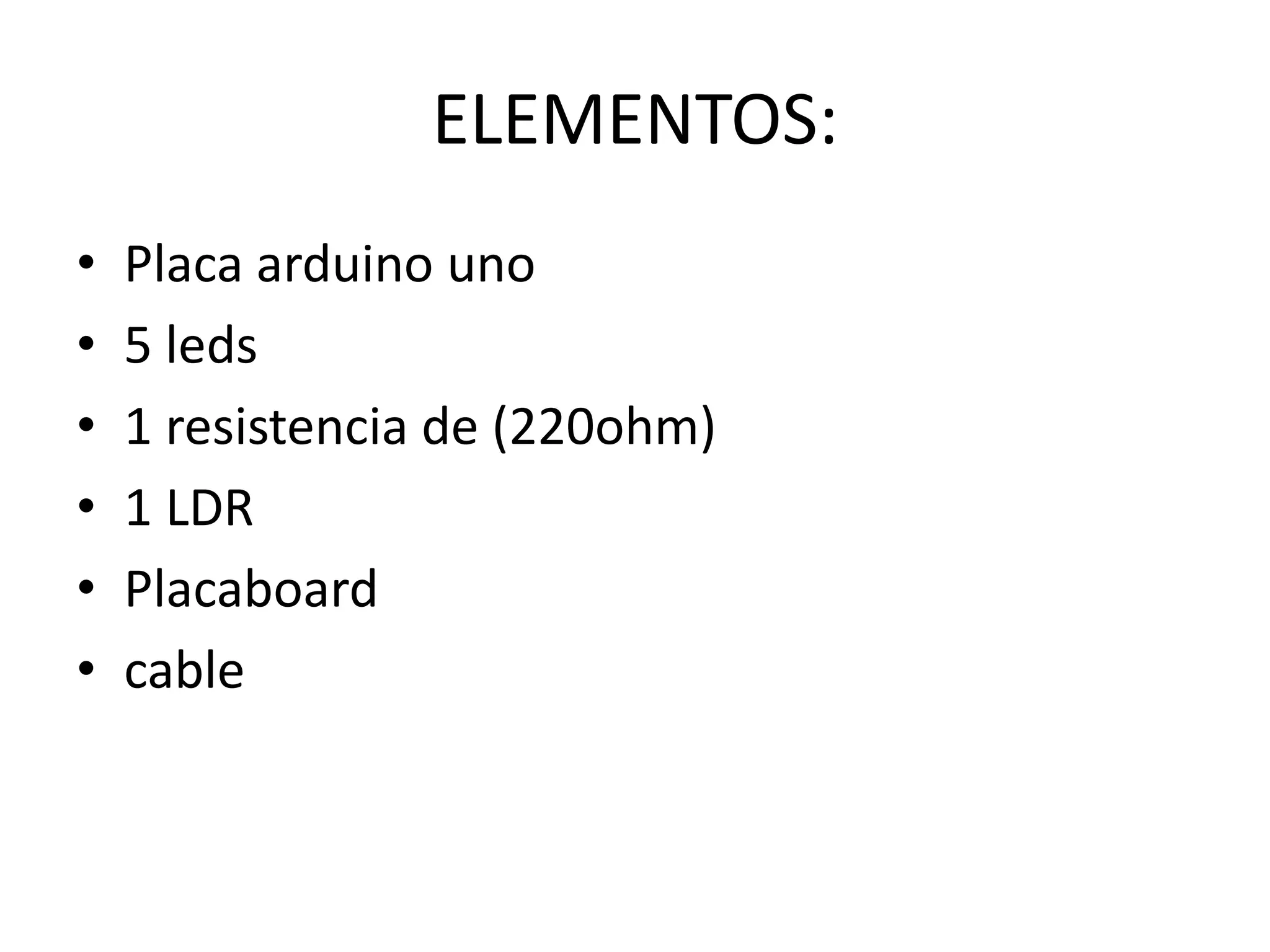

2. ELEMENTOS:
• Placa arduino uno
• 5 leds
• 1 resistencia de (220ohm)
• 1 LDR
• Placaboard
• cable

3. PLACA ARDUINO Y PROTOBOARD

4. RESISTENCIAS Y LEDS

5. LDR

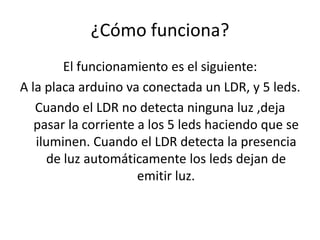

6. ¿Cómo funciona?
El funcionamiento es el siguiente:
A la placa arduino va conectada un LDR, y 5 leds.
Cuando el LDR no detecta ninguna luz ,deja
pasar la corriente a los 5 leds haciendo que se
iluminen. Cuando el LDR detecta la presencia
de luz automáticamente los leds dejan de
emitir luz.

7. CODIGOint LED_pin=11; //El LED esta en el pin 11
int LED_pin2=8;
int LED_pin3=9;
int LED_pin4=10;
int LED_pin5=12;
int LDR_pin = 0; //Leeremos del pin 0
int LDR_val = 0; //Variable para leer los datos del LDR
void setup() {
pinMode(LED_pin,OUTPUT); // El LED esta en el pin 13
pinMode(LED_pin2,OUTPUT); // El LED esta en el pin 13
pinMode(LED_pin3,OUTPUT); // El LED esta en el pin 13
pinMode(LED_pin4,OUTPUT); // El LED esta en el pin 13
pinMode(LED_pin5,OUTPUT); // El LED esta en el pin 13
}
void loop(){
// En el loop iremos leyendo continuamente del sensor LDR
LDR_val = analogRead(LDR_pin); // read input LDR value
if (LDR_val>=800) // Si hay luz, apago el led
{
digitalWrite(LED_pin, HIGH); // Apagamos el LED
digitalWrite(LED_pin2, HIGH); // Apagamos el LED
digitalWrite(LED_pin3, HIGH); // Apagamos el LED
digitalWrite(LED_pin4, HIGH); // Apagamos el LED
digitalWrite(LED_pin5, HIGH); // Apagamos el LED
}
else if (LDR_val<800) // Si no hay luz, enciendo el led
{
digitalWrite(LED_pin, LOW); // Encendemos el LED
digitalWrite(LED_pin2, LOW); // Encendemos el LED
digitalWrite(LED_pin3, LOW); // Encendemos el LED
digitalWrite(LED_pin4, LOW); // Encendemos el LED
digitalWrite(LED_pin5, LOW); // Encendemos el LED
}
}

8. Imagenes

9. REALIZADO POR:
• Sergio cebrian lara
• Jesús ruiz torres
• Sergio veses sanchez
