El diáfragma es un músculo aplanado que separa la cavidad torácica de la abdominal. Está formado por tres porciones - lumbar, costal y esternal - y contiene varios hiatos y forámenes por los que pasan estructuras como la aorta, la vena cava inferior y el esófago. Al contraerse, el diafragma aplana y aumenta la presión en la cavidad torácica para permitir la inspiración.

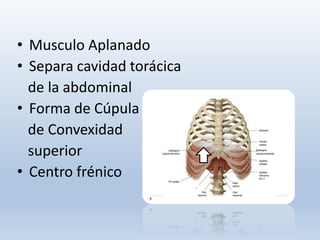

2. • Musculo Aplanado
• Separa cavidad torácica
de la abdominal
• Forma de Cúpula
de Convexidad
superior
• Centro frénico

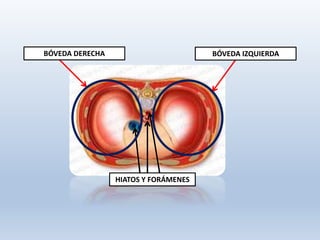

3. BÓVEDA DERECHA BÓVEDA IZQUIERDA
HIATOS Y FORÁMENES

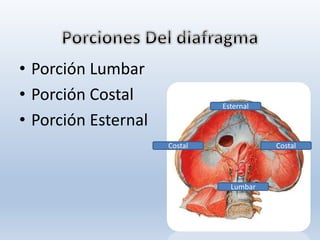

4. • Porción Lumbar
• Porción Costal
• Porción Esternal
Esternal
CostalCostal
Lumbar

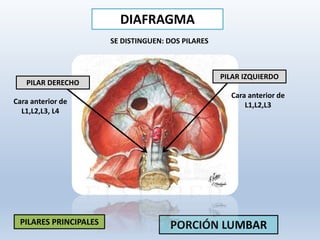

5. PORCIÓN LUMBAR
PILAR DERECHO
PILAR IZQUIERDO
SE DISTINGUEN: DOS PILARES
Cara anterior de
L1,L2,L3, L4
Cara anterior de
L1,L2,L3
PILARES PRINCIPALES
DIAFRAGMA

6. PORCIÓN LUMBAR
Ligamento
Arqueado mediano
LIGAMENTO ARQUEADO O ARCUATO MEDIANO: AORTA

7. PORCIÓN LUMBAR
LIGAMENTO ARCUATO
MEDIAL
ARCO DEL PSOAS
L1 hasta proceso costal de
esta
MÚSCULO PSOAS
LIGAMENTO ARQUEADO MEDIAL

8. DIAFRAGMA
PORCIÓN LUMBAR
LIGAMENTO ARCUATO LATERAL
ARCO DEL CUADRADO
LUMBAR
12 COSTILLA
A veces hasta la 11 cuando la
12 es muy corta
MÚSCULO CUADRADO LUMBAR

9. DIAFRAGMA
PORCIÓN COSTAL
MÚSCULO
TRANSVERSO DEL
ABDOMEN
Las inserciones costocostales se intrican
con el M. transverso del abdomen.
Cara interna de las 6 ultimas
costillas

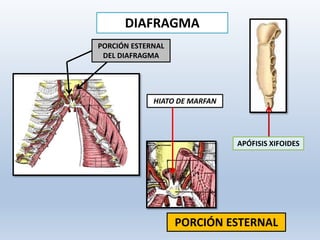

10. DIAFRAGMA
PORCIÓN ESTERNAL
APÓFISIS XIFOIDES
PORCIÓN ESTERNAL
DEL DIAFRAGMA
HIATO DE MARFAN

11. Hiatos y Forámenes del
Diafragma

12. Foramen de la vena Cava Inferior
FORAMEN DE
LA VENA CAVA INFERIOR
- Unión de foliolos anterior y lateral
derecho
- Ubicado en el centro tendinoso
- Paso de vena cava inferior

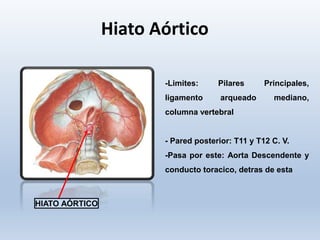

13. Hiato Aórtico
-Limites: Pilares Principales,
ligamento arqueado mediano,
columna vertebral
- Pared posterior: T11 y T12 C. V.
-Pasa por este: Aorta Descendente y
conducto toracico, detras de esta
HIATO AÓRTICO

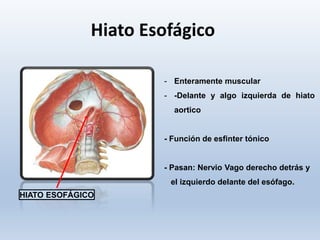

14. Hiato Esofágico
HIATO ESOFÁGICO
- Enteramente muscular
- -Delante y algo izquierda de hiato
aortico
- Función de esfinter tónico
- Pasan: Nervio Vago derecho detrás y
el izquierdo delante del esófago.

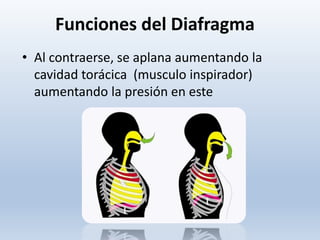

15. • Al contraerse, se aplana aumentando la
cavidad torácica (musculo inspirador)
aumentando la presión en este
Funciones del Diafragma

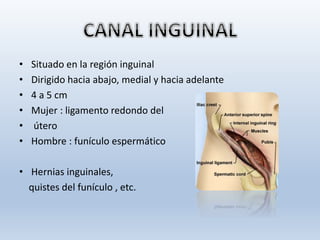

16. • Situado en la región inguinal
• Dirigido hacia abajo, medial y hacia adelante
• 4 a 5 cm
• Mujer : ligamento redondo del
• útero
• Hombre : funículo espermático
• Hernias inguinales,
quistes del funículo , etc.

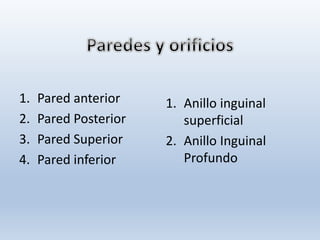

17. 1. Pared anterior
2. Pared Posterior
3. Pared Superior
4. Pared inferior
1. Anillo inguinal
superficial
2. Anillo Inguinal
Profundo

18. 1.Pared Anterior
• Aponeurosis del musculo
oblicuo externo del
abdomen

19. 2.Pared Posterior
• Fascia tranversal , estructuras que
refuerzan el tendón conjunto y ligamento
reflejo
Tres zonas:
-Zona lateral: Fascia Transversal y ligamento
interfoveolar
-Zona Media: Fascia transversal ( hernias
inguinales directas)
-Zona Medial: Fascia Transversal, Ligamento
de henle , tendon conjunto y ligamento
reflejo

20. 3.Pared Superior
• Borde inferior de los musculos oblicuo interno
y tranverso del abdomen
4.Pared inferior
• Ligamento Inguinal

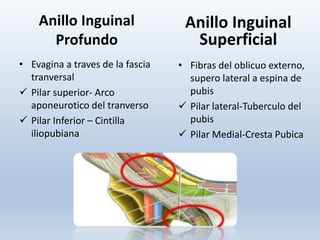

21. Anillo Inguinal
Profundo
• Evagina a traves de la fascia
tranversal
 Pilar superior- Arco
aponeurotico del tranverso
 Pilar Inferior – Cintilla
iliopubiana
Anillo Inguinal
Superficial
• Fibras del oblicuo externo,
supero lateral a espina de
pubis
 Pilar lateral-Tuberculo del
pubis
 Pilar Medial-Cresta Pubica
