1. EXPOSICIÓN DIAGRAMAS DE FLUJO

2. EXPOSICIÓN DIAGRAMAS DE FLUJO

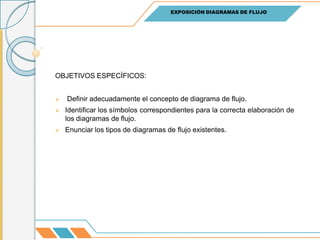

OBJETIVOS ESPECÍFICOS:
 Definir adecuadamente el concepto de diagrama de flujo.
 Identificar los símbolos correspondientes para la correcta elaboración de
los diagramas de flujo.
 Enunciar los tipos de diagramas de flujo existentes.

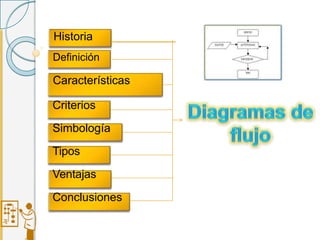

3. Historia
Definición
Características
Criterios
Simbología
Tipos
Ventajas
Conclusiones

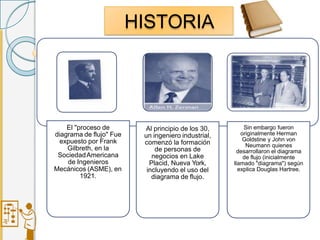

5. HISTORIA
El "proceso de
diagrama de flujo" Fue
expuesto por Frank
Gilbreth, en la
SociedadAmericana
de Ingenieros
Mecánicos (ASME), en
1921.
Al principio de los 30,
un ingeniero industrial,
comenzó la formación
de personas de
negocios en Lake
Placid, Nueva York,
incluyendo el uso del
diagrama de flujo.
Sin embargo fueron
originalmente Herman
Goldstine y John von
Neumann quienes
desarrollaron el diagrama
de flujo (inicialmente
llamado "diagrama") según
explica Douglas Hartree.

6. Inicialmente los diagramas de flujo resultaron
un medio popular para describir algoritmos de
computadora, y aún se utilizan con este fin.

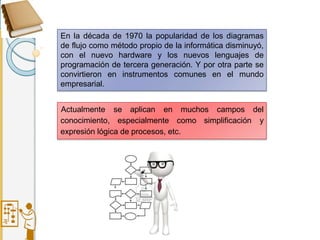

7. En la década de 1970 la popularidad de los diagramas
de flujo como método propio de la informática disminuyó,
con el nuevo hardware y los nuevos lenguajes de
programación de tercera generación. Y por otra parte se
convirtieron en instrumentos comunes en el mundo
empresarial.
conocimiento, especialmente como simplificación
Actualmente se aplican en muchos campos del
y
expresión lógica de procesos, etc.

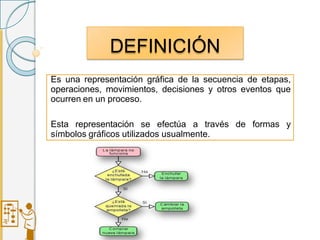

8. DEFINICIÓN
Es una representación gráfica de la secuencia de etapas,
operaciones, movimientos, decisiones y otros eventos que
ocurren en un proceso.
Esta representación se efectúa a través de formas y
símbolos gráficos utilizados usualmente.

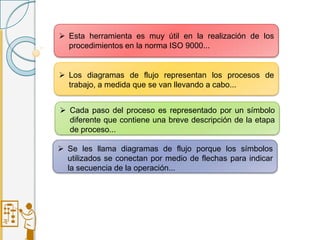

9.  Esta herramienta es muy útil en la realización de los
procedimientos en la norma ISO 9000...
 Los diagramas de flujo representan los procesos de
trabajo, a medida que se van llevando a cabo...
 Cada paso del proceso es representado por un símbolo
diferente que contiene una breve descripción de la etapa
de proceso...
 Se les llama diagramas de flujo porque los símbolos
utilizados se conectan por medio de flechas para indicar
la secuencia de la operación...

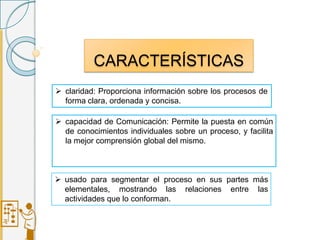

11. CARACTERÍSTICAS
 claridad: Proporciona información sobre los procesos de
forma clara, ordenada y concisa.
 usado para segmentar el proceso en sus partes más
elementales, mostrando las relaciones entre las
actividades que lo conforman.
 capacidad de Comunicación: Permite la puesta en común
de conocimientos individuales sobre un proceso, y facilita
la mejor comprensión global del mismo.

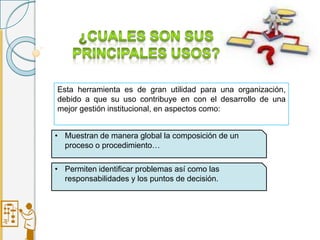

12. Esta herramienta es de gran utilidad para una organización,
debido a que su uso contribuye en con el desarrollo de una
mejor gestión institucional, en aspectos como:
• Muestran de manera global la composición de un
proceso o procedimiento…
• Permiten identificar problemas así como las
responsabilidades y los puntos de decisión.

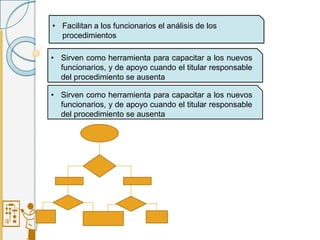

13. • Facilitan a los funcionarios el análisis de los
procedimientos
• Sirven como herramienta para capacitar a los nuevos
funcionarios, y de apoyo cuando el titular responsable
del procedimiento se ausenta
• Sirven como herramienta para capacitar a los nuevos
funcionarios, y de apoyo cuando el titular responsable
del procedimiento se ausenta

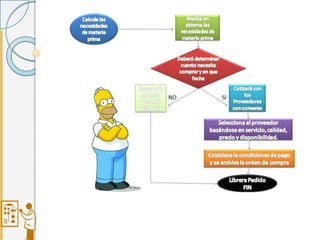

16. CRITERIOS
La construcción de los
diagramas de flujo
implica la consideración
de una serie de pasos,
mismos que sirven de
guía para su diseño.

17. ¿Cómo
elaborarlos?
1.Conformar
un equipo de
trabajo
2. Establecer el
objetivo que se
persigue con el
diseño y la
identificación de
quién lo empleará
3. Definir los
límites de cada
procedimiento
mediante la
identificación del
primer y último pasó
que lo conforman
4. identificación de los
pasos que están
incluidos dentro de los
límites de cada
procedimiento y su
orden cronológico.
5. revisión del
procedimiento
6. Construcción
del diagrama
respetando la
secuencia
cronológica y
asignando los
correspondientes
símbolos.

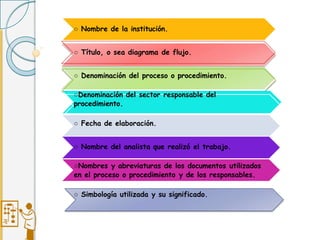

19. ○ Nombre de la institución.
○ Título, o sea diagrama de flujo.
○ Denominación del proceso o procedimiento.
○Denominación del sector responsable del
procedimiento.
○ Fecha de elaboración.
○ Nombre del analista que realizó el trabajo.
○Nombres y abreviaturas de los documentos utilizados
en el proceso o procedimiento y de los responsables.
○ Simbología utilizada y su significado.

20. Para elaborar
correctamente un
diagrama de flujo, se
debe tener en cuenta
una serie de
recomendaciones

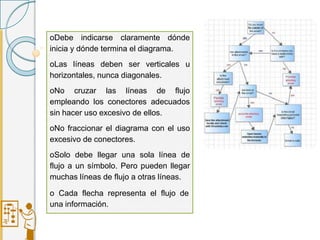

21. oDebe indicarse claramente dónde
inicia y dónde termina el diagrama.
oLas líneas deben ser verticales u
horizontales, nunca diagonales.
oNo cruzar las líneas de flujo
empleando los conectores adecuados
sin hacer uso excesivo de ellos.
oNo fraccionar el diagrama con el uso
excesivo de conectores.
oSolo debe llegar una sola línea de
flujo a un símbolo. Pero pueden llegar
muchas líneas de flujo a otras líneas.
o Cada flecha representa el flujo de
una información.

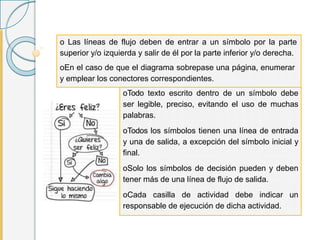

22. o Las líneas de flujo deben de entrar a un símbolo por la parte
superior y/o izquierda y salir de él por la parte inferior y/o derecha.
oEn el caso de que el diagrama sobrepase una página, enumerar
y emplear los conectores correspondientes.
oTodo texto escrito dentro de un símbolo debe
ser legible, preciso, evitando el uso de muchas
palabras.
oTodos los símbolos tienen una línea de entrada
y una de salida, a excepción del símbolo inicial y
final.
oSolo los símbolos de decisión pueden y deben
tener más de una línea de flujo de salida.
oCada casilla de actividad debe indicar un
responsable de ejecución de dicha actividad.

23. oDescribir los pasos del procedimiento especificando quién hace,
cómo hace, cuándo hace y dónde hace cada paso...
o Deben utilizarse frases cortas, pero completas.
oLas frases deben comenzar con un verbo en tercera persona del
singular, del tiempo presente indicativo. Por ejemplo: Recibe, Controla,
Remite,Archiva, etc.
o Deben evitarse, en lo posible, los términos técnicos y/o que puedan
tener más de una interpretación…

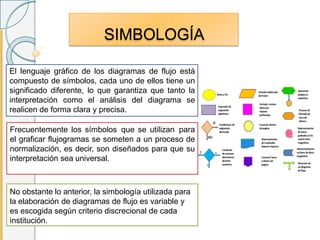

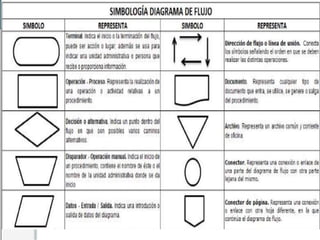

24. SIMBOLOGÍA
El lenguaje gráfico de los diagramas de flujo está
compuesto de símbolos, cada uno de ellos tiene un
significado diferente, lo que garantiza que tanto la
interpretación como el análisis del diagrama se
realicen de forma clara y precisa.
Frecuentemente los símbolos que se utilizan para
el graficar flujogramas se someten a un proceso de
normalización, es decir, son diseñados para que su
interpretación sea universal.
No obstante lo anterior, la simbología utilizada para
la elaboración de diagramas de flujo es variable y
es escogida según criterio discrecional de cada
institución.

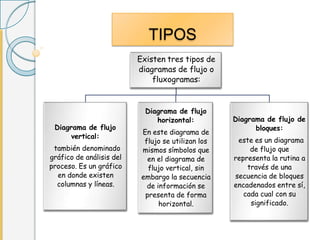

27. TIPOS
Existen tres tipos de
diagramas de flujo o
fluxogramas:

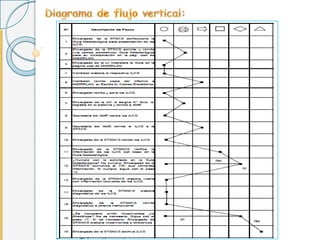

Diagrama de flujo
vertical:
también denominado
gráfico de análisis del
proceso. Es un gráfico
en donde existen
columnas y líneas.

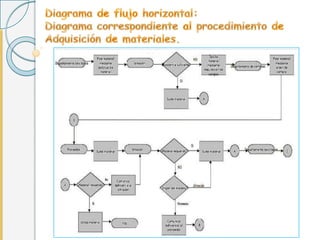

Diagrama de flujo
horizontal:
En este diagrama de
flujo se utilizan los
mismos símbolos que
en el diagrama de
flujo vertical, sin
embargo la secuencia
de información se
presenta de forma
horizontal.

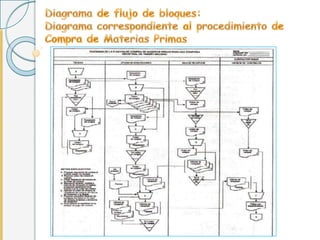

Diagrama de flujo de
bloques:
este es un diagrama
de flujo que
representa la rutina a
través de una
secuencia de bloques
encadenados entre sí,
cada cual con su
significado.

33. VENTAJAS
Favorecen la comprensión del proceso al mostrarlo como un dibujo. El
cerebro humano reconoce muy fácilmente los dibujos. Un buen diagrama de
flujo reemplaza varias páginas de texto.
Permiten identificar los problemas y las oportunidades de mejora del proceso. Se
identifican los pasos, los flujos de los re-procesos, los conflictos de autoridad, las
responsabilidades, los cuellos de botella, y los puntos de decisión.
Muestran las interfaces cliente-proveedor y las transacciones que en ellas se
realizan, facilitando a los empleados el análisis de las mismas.
Son una excelente herramienta para capacitar a los nuevos empleados y
también a los que desarrollan la tarea, cuando se realizan mejoras en el
proceso.
Al igual que el pseudocódigo, el diagrama de flujo con fines de análisis
de algoritmos de programación puede ser ejecutado en un ordenador, con
un IDE como Free DFD.

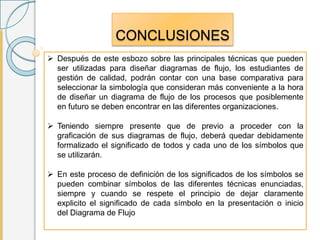

34. CONCLUSIONES
 Después de este esbozo sobre las principales técnicas que pueden
ser utilizadas para diseñar diagramas de flujo, los estudiantes de
gestión de calidad, podrán contar con una base comparativa para
seleccionar la simbología que consideran más conveniente a la hora
de diseñar un diagrama de flujo de los procesos que posiblemente
en futuro se deben encontrar en las diferentes organizaciones.
 Teniendo siempre presente que de previo a proceder con la
graficación de sus diagramas de flujo, deberá quedar debidamente
formalizado el significado de todos y cada uno de los símbolos que
se utilizarán.
 En este proceso de definición de los significados de los símbolos se
pueden combinar símbolos de las diferentes técnicas enunciadas,
siempre y cuando se respete el principio de dejar claramente
explicito el significado de cada símbolo en la presentación o inicio
del Diagrama de Flujo
