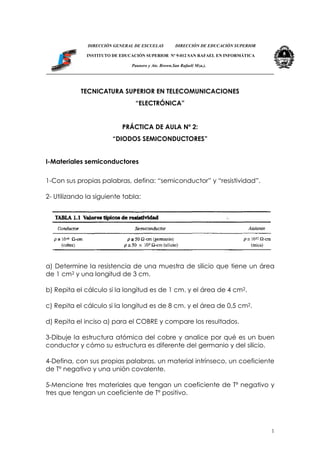

DIRECCIÓN GENERAL DE ESCUELAS          DIRECCIÓN DE EDUCACIÓN SUPERIOR

              INSTITUTO DE EDUCACIÓN SUPERIOR Nº 9-012 SAN RAFAEL EN INFORMÁTICA

                               Paunero y Ate. Brown.San Rafael( Mza.).




            TECNICATURA SUPERIOR EN TELECOMUNICACIONES
                                 “ELECTRÓNICA”


                           PRÁCTICA DE AULA Nº 2:
                        “DIODOS SEMICONDUCTORES”


I-Materiales semiconductores

1-Con sus propias palabras, defina: “semiconductor” y “resistividad”.

2- Utilizando la siguiente tabla:




a) Determine la resistencia de una muestra de silicio que tiene un área
de 1 cm2 y una longitud de 3 cm.

b) Repita el cálculo si la longitud es de 1 cm. y el área de 4 cm2.

c) Repita el cálculo si la longitud es de 8 cm. y el área de 0,5 cm2.

d) Repita el inciso a) para el COBRE y compare los resultados.

3-Dibuje la estructura atómica del cobre y analice por qué es un buen
conductor y cómo su estructura es diferente del germanio y del silicio.

4-Defina, con sus propias palabras, un material intrínseco, un coeficiente
de Tº negativo y una unión covalente.

5-Mencione tres materiales que tengan un coeficiente de Tº negativo y
tres que tengan un coeficiente de Tº positivo.




                                                                                       1
II-Niveles de energía

1-¿Cuánta energía en Joules se necesita para mover una carga de 6 C
a través de una diferencia de potencial de 3 V?

2-Si se requieren 48 eV de energía para mover una carga a través de
una ddp de 12 V, determine la carga involucrada.

3-Investigue y precise en nivel de la banda de energía prohibida “Eg”
para el GaP y ZnS, dos materiales semiconductores de valor práctico.
Además, determine el nombre escrito para cada material.

III-Materiales extrínsecos: tipo n y tipo p

1-Especifique la diferencia entre los materiales semiconductores tipo n y
tipo p.

2-Explique la diferencia entre las impurezas donoras y aceptoras.

3-Describa la diferencia entre los portadores mayoritarios y minoritarios.

4-Dibuje la estructura atómica del silicio e inserte una impureza de
arsénico.

5-Repita el problema anterior, pero inserte una impureza de indio.

6-Investigue otra explicación para el flujo de huecos y electrones.
Utilizando ambas descripciones, señale con sus propias palabras el
proceso de creación de huecos.

IV-Diodo semiconductor

1-Utilizando la conocida ecuación:




precise la corriente del diodo a 20 ºC para un diodo de silicio con IS = 0,1
microA, a un potencial de polarización inversa de -10 V

¿Es el resultado esperado?, ¿Por qué?

2-Repita el problema anterior para Tº = 100 ºC (punto de ebullición del
agua). Suponga que IS se incrementa a 5.0 microamperes.




                                                                             2
3-Compare las características de un diodo de Si y uno de Ge y
determine cuál preferiría utilizar para la mayor parte de las aplicaciones
prácticas. Proporcione algunos detalles. Refiérase a características de
fabricante y compare las características de un diodo de Ge y uno de Si
de valores máximos similares.

V-Niveles de resistencia

1-Determine la resistencia estática, o “dc”, del diodo de Si cuya curva
característica se muestra en la figura 5 de la teoría cuando Ia corriente
directa es de 2 mA.

2-Repita el problema anterior con una corriente directa de 15 mA y
compare los resultados.

3-Determine la resistencia dinámica (ac) del diodo de la figura con una
corriente de 10 mA utilizando la ecuación: rd = ∆Vd / ∆Id




4-Determine las resistencias “ac” y “dc” para el diodo anterior, con una
corriente directa de 10 mA y compare sus magnitudes.

5-Para el mismo diodo, determine la resistencia ac promedio para la
región entre 0,6 V y 0,9 V.




                                                                         3
