Clase 14 circuitos de corriente continua
Este documento presenta la teoría sobre circuitos eléctricos de corriente continua. Explica la ley de Ohm, las reglas de Kirchhoff, y cómo medir corriente eléctrica y diferencia de potencial. Luego, presenta seis problemas de circuitos eléctricos y sus soluciones.
Más contenido relacionado
Similar a Clase 14 circuitos de corriente continua
Clase 14 circuitos de corriente continua
- 1. Circuitos de Corriente Continua Clase14 19-03-2013

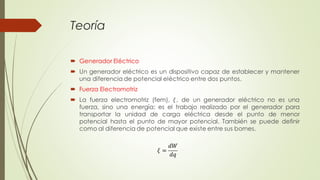

- 2.

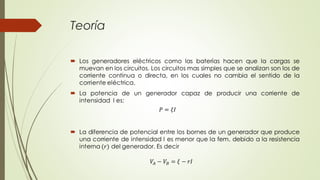

- 3.

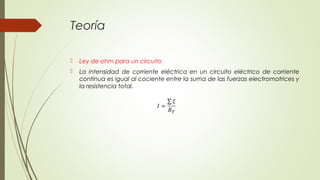

- 4. Teoría Ley de ohm para un circuito La intensidad de corriente eléctrica en un circuito eléctrico de corriente continua es igual al cociente entre la suma de las fuerzas electromotrices y la resistencia total.

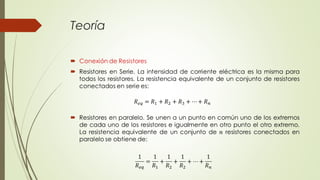

- 5.

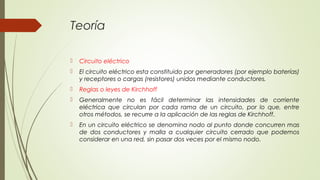

- 6. Teoría Circuito eléctrico El circuito eléctrico esta constituido por generadores (por ejemplo baterías) y receptores o cargas (resistores) unidos mediante conductores. Reglas o leyes de Kirchhoff Generalmente no es fácil determinar las intensidades de corriente eléctrica que circulan por cada rama de un circuito, por lo que, entre otros métodos, se recurre a la aplicación de las reglas de Kirchhoff. En un circuito eléctrico se denomina nodo al punto donde concurren mas de dos conductores y malla a cualquier circuito cerrado que podemos considerar en una red, sin pasar dos veces por el mismo nodo.

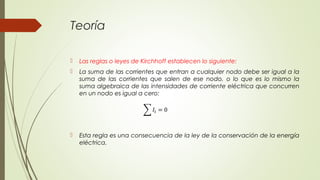

- 7. Teoría Las reglas o leyes de Kirchhoff establecen lo siguiente: La suma de las corrientes que entran a cualquier nodo debe ser igual a la suma de las corrientes que salen de ese nodo, o lo que es lo mismo la suma algebraica de las intensidades de corriente eléctrica que concurren en un nodo es igual a cero: Esta regla es una consecuencia de la ley de la conservación de la energía eléctrica.

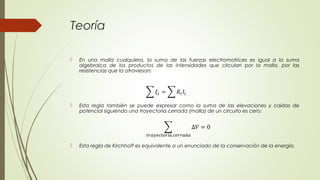

- 8. Teoría En una malla cualquiera, la suma de las fuerzas electromotrices es igual a la suma algebraica de los productos de las intensidades que circulan por la malla, por las resistencias que la atraviesan: Esta regla también se puede expresar como la suma de las elevaciones y caídas de potencial siguiendo una trayectoria cerrada (malla) de un circuito es cero: Esta regla de Kirchhoff es equivalente a un enunciado de la conservación de la energía.
- 9. Teoría Medición de corriente eléctrica y diferencia de potencial eléctrico Para medir las corrientes eléctricas se utiliza el amperímetro, el cual se conecta en serie con la parte del circuito cuya corriente eléctrica se desea medir. La resistencia interna del amperímetro debe ser muy pequeña. En la medición de voltajes o diferencias de potencial se utiliza un voltímetro el cual se conecta en paralelo con al parte del circuito cuya diferencia de potencial se desea medir. La resistencia interna del voltímetro debe ser grande.

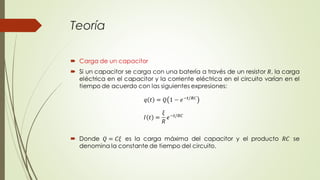

- 10.

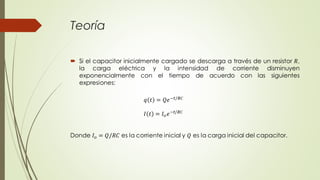

- 11.

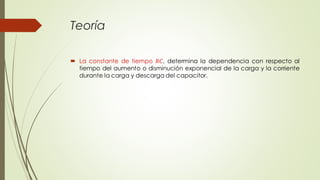

- 12.

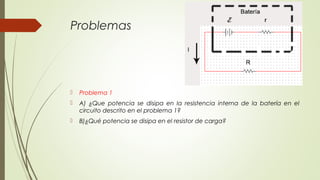

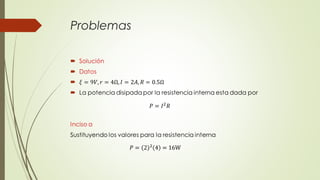

- 13. Problemas Problema 1 A) ¿Que potencia se disipa en la resistencia interna de la batería en el circuito descrito en el problema 1? B)¿Qué potencia se disipa en el resistor de carga?
- 14.
- 15.

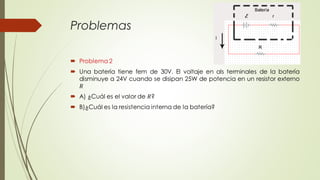

- 16.

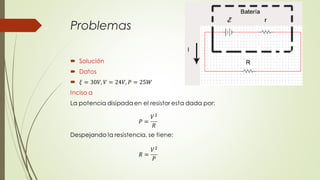

- 17.

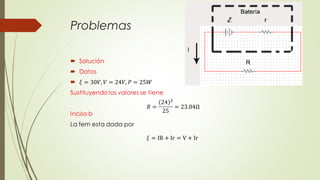

- 18.

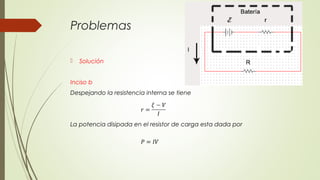

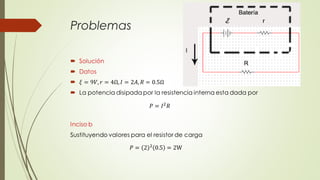

- 19. Problemas Solución Inciso b Despejando la resistencia interna se tiene La potencia disipada en el resistor de carga esta dada por

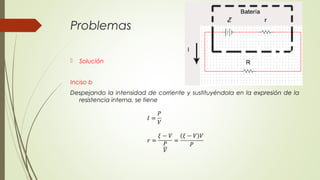

- 20. Problemas Solución Inciso b Despejando la intensidad de corriente y sustituyéndola en la expresión de la resistencia interna, se tiene

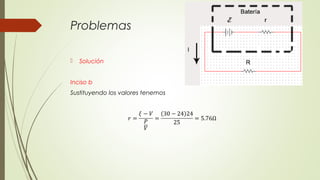

- 21. Problemas Solución Inciso b Sustituyendo los valores tenemos

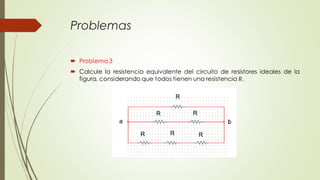

- 22.

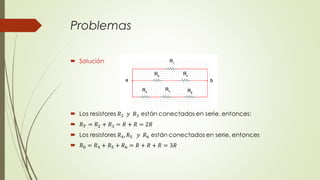

- 23.

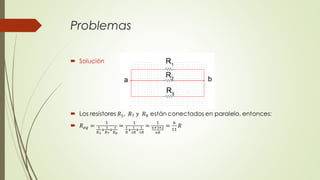

- 24.

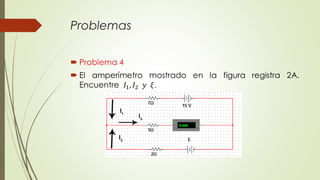

- 25.

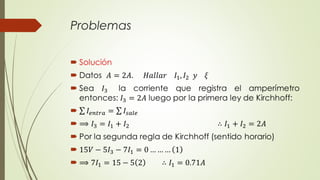

- 26.

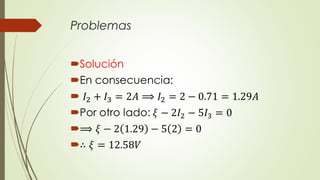

- 27.

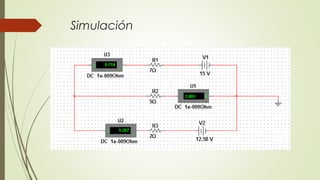

- 28.

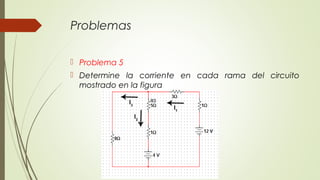

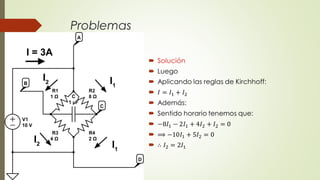

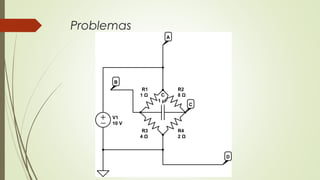

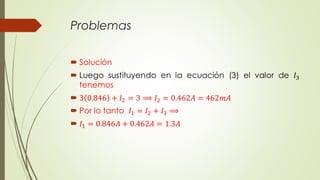

- 29. Problemas Problema 5 Determine la corriente en cada rama del circuito mostrado en la figura

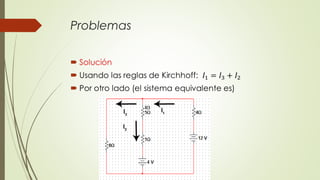

- 30.
- 31.

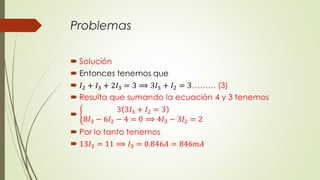

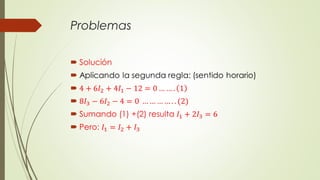

- 32.
- 33.

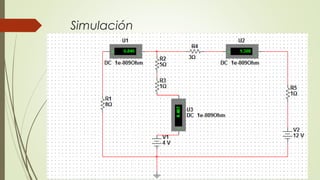

- 34.

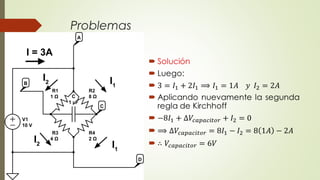

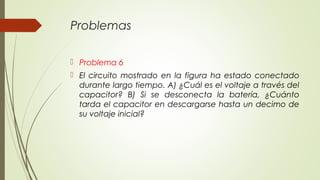

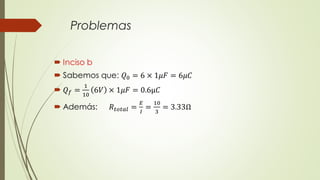

- 35. Problemas Problema 6 El circuito mostrado en la figura ha estado conectado durante largo tiempo. A) ¿Cuál es el voltaje a través del capacitor? B) Si se desconecta la batería, ¿Cuánto tarda el capacitor en descargarse hasta un decimo de su voltaje inicial?
- 36.

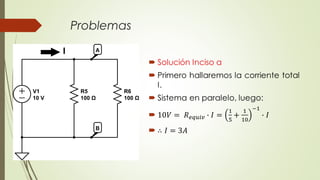

- 37.
- 38.
- 39.
- 40.

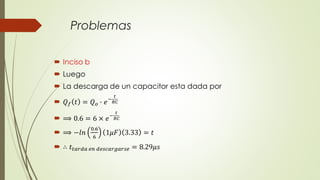

- 41.

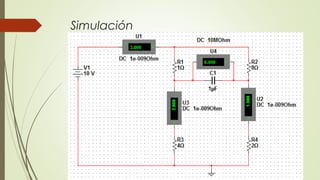

- 42.
