1. Diodos Rectificadores
Mario Alberto Fernandez

2. El Diodo
Diodo Emisor de
Luz (LED)

3. Funcionamiento del diodo

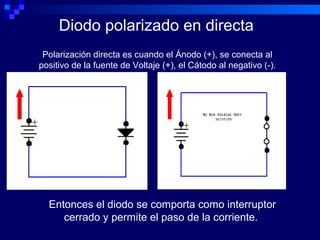

4. Diodo polarizado en directa
Entonces el diodo se comporta como interruptor
cerrado y permite el paso de la corriente.
Polarización directa es cuando el Ánodo (+), se conecta al
positivo de la fuente de Voltaje (+), el Cátodo al negativo (-).

5. Diodo polarizado en inversa
Lo que tenemos entonces es un interruptor
abierto por el cuál no fluye corriente.
Ocurre cuando el Cátodo (-) se une al
Positivo (+) de la fuente de voltaje.
Si el voltaje en inversa es muy grande, ocurre una ruptura de la unión
y empieza a fluir corriente pero el diodo es ya inservible.

6. El diodo en corriente alterna
Durante los semiciclos (+), la fuente de CA, polariza directamente al
diodo. El diodo conduce comportándose como un interruptor cerrado.
Al pasar al semiciclo (-), el diodo queda polarizado inversamente,
por lo tanto no conduce y se comporta como un interruptor abierto.

7. Diodo usado para rectificar corriente alterna
Si en serie con el diodo, colocamos una carga, por ejemplo una
resistencia o una lámpara, solo encenderá durante el semiciclo durante
el cuál el diodo conduce, el cuál es el (+).

8. Rectificador de onda completa
Se lo conoce como rectificador Puente, es el mas utilizado de todos
Consta de 4 diodos, 2 conducen durante el semiciclo
positivo y los otros dos durante el semiciclo negativo

9.  En el diodo circula corriente cuando el ánodo es mas
………. que el cátodo
 Si el voltaje en inversa es muy grande, se llega al
voltaje de …………
 Cuando se polariza en directa se comporta como una
llave ………… y en inversa como una llave ………..
 Para siguiente tensión, con un solo diodo como
rectificador, a la salida tenemos ……………
