El documento habla sobre diodos semiconductores y sus aplicaciones. Explica cómo analizar circuitos con diodos usando la recta de carga de Kirchhoff y determinar el punto de reposo. También cubre diodos en serie, cómo determinar el estado de carga de cada diodo, y diferentes configuraciones como rectificación de media onda y onda completa. Finalmente, menciona entradas senoidal y el uso de transformadores con derivación central.

1. DIODOS SEMICONDUCTORES APLICACIONES

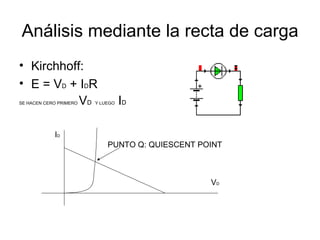

2. Análisis mediante la recta de carga Kirchhoff: E = V D + I D R SE HACEN CERO PRIMERO V D Y LUEGO I D PUNTO Q: QUIESCENT POINT I D V D

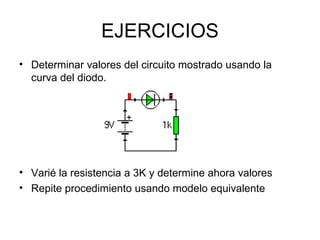

3. EJERCICIOS Determinar valores del circuito mostrado usando la curva del diodo. Varié la resistencia a 3K y determine ahora valores Repite procedimiento usando modelo equivalente

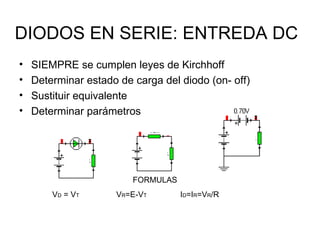

4. DIODOS EN SERIE: ENTREDA DC SIEMPRE se cumplen leyes de Kirchhoff Determinar estado de carga del diodo (on- off) Sustituir equivalente Determinar parámetros FORMULAS V D = V T V R =E-V T I D =I R =V R /R

5. EJERCICIOS Determinar valores para cada circuito: Ge Ge Si Si -5 Vo Vo

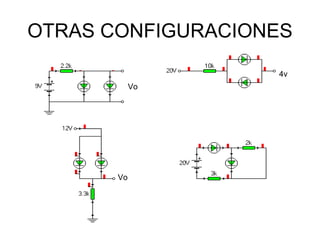

6. OTRAS CONFIGURACIONES Vo 4v Vo

7. ENTRADAS SENOIDALES RECTIFICACION DE MEDIA ONDA RECTIFICADOR DE ONDA COMPLETA TRANSFORMADOR CON DERIVACION CENTRAL
