1. ING. INDUSTRIAL
VILLAHERMOSA, TAB 18 DE MARZO DEL 2014
I n s t i t u t o
T e c n o l ó g i c o d e
V i l l a h e r m o s a
Materia :
Ergonomía
Unidad 2:
Controles y tableros
Tema:
2.3. Diseño y selección de herramientas
Alumno:
Rafael Vera Alpuin

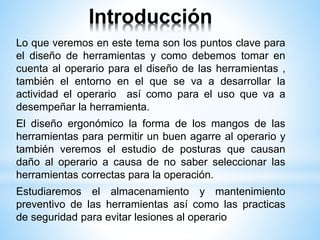

2. Introducción
Lo que veremos en este tema son los puntos clave para
el diseño de herramientas y como debemos tomar en
cuenta al operario para el diseño de las herramientas ,
también el entorno en el que se va a desarrollar la
actividad el operario así como para el uso que va a
desempeñar la herramienta.
El diseño ergonómico la forma de los mangos de las
herramientas para permitir un buen agarre al operario y
también veremos el estudio de posturas que causan
daño al operario a causa de no saber seleccionar las
herramientas correctas para la operación.
Estudiaremos el almacenamiento y mantenimiento
preventivo de las herramientas así como las practicas
de seguridad para evitar lesiones al operario

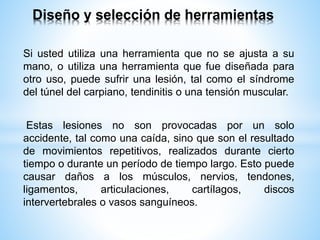

3. Si usted utiliza una herramienta que no se ajusta a su
mano, o utiliza una herramienta que fue diseñada para
otro uso, puede sufrir una lesión, tal como el síndrome
del túnel del carpiano, tendinitis o una tensión muscular.
Estas lesiones no son provocadas por un solo
accidente, tal como una caída, sino que son el resultado
de movimientos repetitivos, realizados durante cierto
tiempo o durante un período de tiempo largo. Esto puede
causar daños a los músculos, nervios, tendones,
ligamentos, articulaciones, cartílagos, discos
intervertebrales o vasos sanguíneos.
Diseño y selección de herramientas

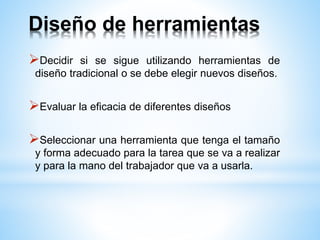

4. Diseño de herramientas
Decidir si se sigue utilizando herramientas de
diseño tradicional o se debe elegir nuevos diseños.
Evaluar la eficacia de diferentes diseños
Seleccionar una herramienta que tenga el tamaño
y forma adecuado para la tarea que se va a realizar
y para la mano del trabajador que va a usarla.

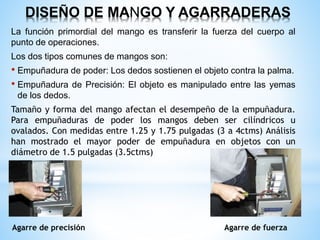

5. DISEÑO DE MANGO Y AGARRADERAS
La función primordial del mango es transferir la fuerza del cuerpo al
punto de operaciones.
Los dos tipos comunes de mangos son:
• Empuñadura de poder: Los dedos sostienen el objeto contra la palma.
• Empuñadura de Precisión: El objeto es manipulado entre las yemas
de los dedos.
Tamaño y forma del mango afectan el desempeño de la empuñadura.
Para empuñaduras de poder los mangos deben ser cilíndricos u
ovalados. Con medidas entre 1.25 y 1.75 pulgadas (3 a 4ctms) Análisis
han mostrado el mayor poder de empuñadura en objetos con un
diámetro de 1.5 pulgadas (3.5ctms)
Agarre de precisión Agarre de fuerza

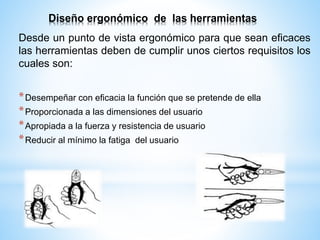

7. Diseño ergonómico de las herramientas
Desde un punto de vista ergonómico para que sean eficaces
las herramientas deben de cumplir unos ciertos requisitos los
cuales son:
*Desempeñar con eficacia la función que se pretende de ella
*Proporcionada a las dimensiones del usuario
*Apropiada a la fuerza y resistencia de usuario
*Reducir al mínimo la fatiga del usuario

8. Criterios de diseño
*Al diseñar una herramienta , hay que asegurarse que se adapte a la
mayoría de la población

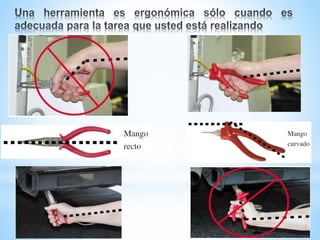

*El diseño debe ser tal que permita a la muñeca permanecer recta
durante la realización del trabajo
*El mango es la parte más importante de la interacción con el ser
humano
Forma del mango
*Debe adaptarse a la postura natural de asimiento de la
mano
*Debe tener forma de un cilindro o un cono truncado
*La trasmisión de esfuerzos y la comodidad en la
sujeción del mango mejora si se obtiene una relación
óptima entre el brazo y la herramienta . Para ello el
ángulo entre el eje longitudinal del brazo y del mango
debe estar comprendido entre 100 y 110 grados

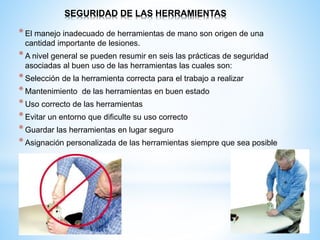

9. SEGURIDAD DE LAS HERRAMIENTAS
*El manejo inadecuado de herramientas de mano son origen de una
cantidad importante de lesiones.
*A nivel general se pueden resumir en seis las prácticas de seguridad
asociadas al buen uso de las herramientas las cuales son:
*Selección de la herramienta correcta para el trabajo a realizar
*Mantenimiento de las herramientas en buen estado
*Uso correcto de las herramientas
*Evitar un entorno que dificulte su uso correcto
*Guardar las herramientas en lugar seguro
*Asignación personalizada de las herramientas siempre que sea posible

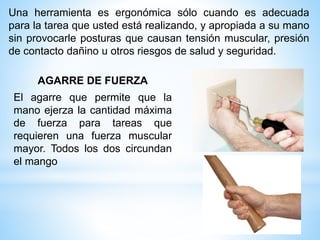

10. Una herramienta es ergonómica sólo cuando es adecuada
para la tarea que usted está realizando, y apropiada a su mano
sin provocarle posturas que causan tensión muscular, presión
de contacto dañino u otros riesgos de salud y seguridad.
AGARRE DE FUERZA
El agarre que permite que la
mano ejerza la cantidad máxima
de fuerza para tareas que
requieren una fuerza muscular
mayor. Todos los dos circundan
el mango

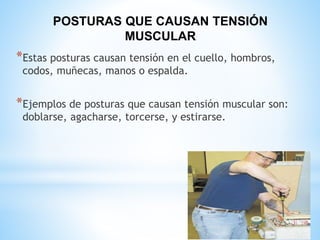

11. POSTURAS QUE CAUSAN TENSIÓN
MUSCULAR
*Estas posturas causan tensión en el cuello, hombros,
codos, muñecas, manos o espalda.
*Ejemplos de posturas que causan tensión muscular son:
doblarse, agacharse, torcerse, y estirarse.

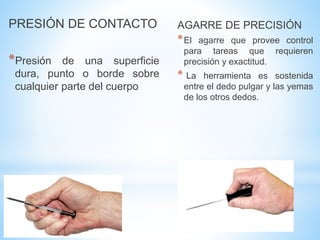

12. PRESIÓN DE CONTACTO
*Presión de una superficie
dura, punto o borde sobre
cualquier parte del cuerpo
AGARRE DE PRECISIÓN
*El agarre que provee control
para tareas que requieren
precisión y exactitud.
* La herramienta es sostenida
entre el dedo pulgar y las yemas
de los otros dedos.

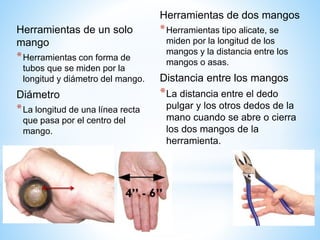

13. Herramientas de un solo
mango
*Herramientas con forma de
tubos que se miden por la
longitud y diámetro del mango.
Diámetro
*La longitud de una línea recta
que pasa por el centro del
mango.
Herramientas de dos mangos
*Herramientas tipo alicate, se
miden por la longitud de los
mangos y la distancia entre los
mangos o asas.
Distancia entre los mangos
*La distancia entre el dedo
pulgar y los otros dedos de la
mano cuando se abre o cierra
los dos mangos de la
herramienta.

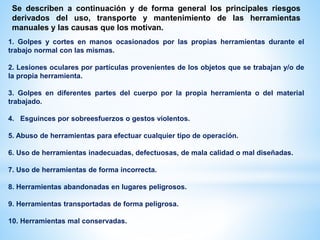

14. Se describen a continuación y de forma general los principales riesgos
derivados del uso, transporte y mantenimiento de las herramientas
manuales y las causas que los motivan.
1. Golpes y cortes en manos ocasionados por las propias herramientas durante el
trabajo normal con las mismas.
2. Lesiones oculares por partículas provenientes de los objetos que se trabajan y/o de
la propia herramienta.
3. Golpes en diferentes partes del cuerpo por la propia herramienta o del material
trabajado.
4. Esguinces por sobreesfuerzos o gestos violentos.
5. Abuso de herramientas para efectuar cualquier tipo de operación.
6. Uso de herramientas inadecuadas, defectuosas, de mala calidad o mal diseñadas.
7. Uso de herramientas de forma incorrecta.
8. Herramientas abandonadas en lugares peligrosos.
9. Herramientas transportadas de forma peligrosa.
10. Herramientas mal conservadas.

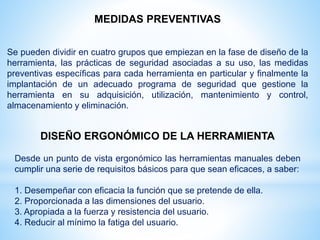

15. MEDIDAS PREVENTIVAS
Se pueden dividir en cuatro grupos que empiezan en la fase de diseño de la
herramienta, las prácticas de seguridad asociadas a su uso, las medidas
preventivas específicas para cada herramienta en particular y finalmente la
implantación de un adecuado programa de seguridad que gestione la
herramienta en su adquisición, utilización, mantenimiento y control,
almacenamiento y eliminación.
DISEÑO ERGONÓMICO DE LA HERRAMIENTA
Desde un punto de vista ergonómico las herramientas manuales deben
cumplir una serie de requisitos básicos para que sean eficaces, a saber:
1. Desempeñar con eficacia la función que se pretende de ella.
2. Proporcionada a las dimensiones del usuario.
3. Apropiada a la fuerza y resistencia del usuario.
4. Reducir al mínimo la fatiga del usuario.

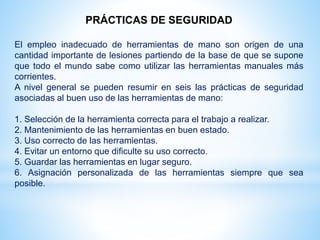

16. PRÁCTICAS DE SEGURIDAD
El empleo inadecuado de herramientas de mano son origen de una
cantidad importante de lesiones partiendo de la base de que se supone
que todo el mundo sabe como utilizar las herramientas manuales más
corrientes.
A nivel general se pueden resumir en seis las prácticas de seguridad
asociadas al buen uso de las herramientas de mano:
1. Selección de la herramienta correcta para el trabajo a realizar.
2. Mantenimiento de las herramientas en buen estado.
3. Uso correcto de las herramientas.
4. Evitar un entorno que dificulte su uso correcto.
5. Guardar las herramientas en lugar seguro.
6. Asignación personalizada de las herramientas siempre que sea
posible.

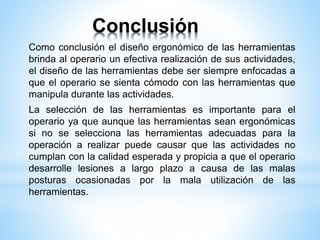

17. Conclusión
Como conclusión el diseño ergonómico de las herramientas
brinda al operario un efectiva realización de sus actividades,
el diseño de las herramientas debe ser siempre enfocadas a
que el operario se sienta cómodo con las herramientas que
manipula durante las actividades.
La selección de las herramientas es importante para el
operario ya que aunque las herramientas sean ergonómicas
si no se selecciona las herramientas adecuadas para la
operación a realizar puede causar que las actividades no
cumplan con la calidad esperada y propicia a que el operario
desarrolle lesiones a largo plazo a causa de las malas
posturas ocasionadas por la mala utilización de las
herramientas.

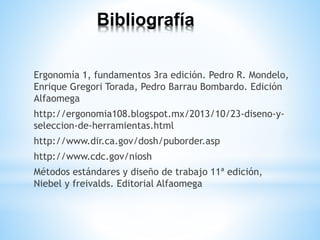

18. Bibliografía
Ergonomía 1, fundamentos 3ra edición. Pedro R. Mondelo,
Enrique Gregori Torada, Pedro Barrau Bombardo. Edición
Alfaomega
http://ergonomia108.blogspot.mx/2013/10/23-diseno-y-
seleccion-de-herramientas.html
http://www.dir.ca.gov/dosh/puborder.asp
http://www.cdc.gov/niosh
Métodos estándares y diseño de trabajo 11ª edición,
Niebel y freivalds. Editorial Alfaomega

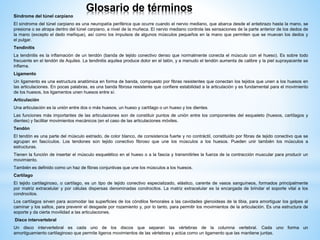

19. Glosario de términos
Síndrome del túnel carpiano
El síndrome del túnel carpiano es una neuropatía periférica que ocurre cuando el nervio mediano, que abarca desde el antebrazo hasta la mano, se
presiona o se atrapa dentro del túnel carpiano, a nivel de la muñeca. El nervio mediano controla las sensaciones de la parte anterior de los dedos de
la mano (excepto el dedo meñique), así como los impulsos de algunos músculos pequeños en la mano que permiten que se muevan los dedos y
el pulgar.
Tendinitis
La tendinitis es la inflamación de un tendón (banda de tejido conectivo denso que normalmente conecta el músculo con el hueso). Es sobre todo
frecuente en el tendón de Aquiles. La tendinitis aquilea produce dolor en el talón, y a menudo el tendón aumenta de calibre y la piel suprayacente se
inflama.
Ligamento
Un ligamento es una estructura anatómica en forma de banda, compuesto por fibras resistentes que conectan los tejidos que unen a los huesos en
las articulaciones. En pocas palabras, es una banda fibrosa resistente que confiere estabilidad a la articulación y es fundamental para el movimiento
de los huesos, los ligamentos unen huesos entre sí.
Articulación
Una articulación es la unión entre dos o más huesos, un hueso y cartílago o un hueso y los dientes.
Las funciones más importantes de las articulaciones son de constituir puntos de unión entre los componentes del esqueleto (huesos, cartílagos y
dientes) y facilitar movimientos mecánicos (en el caso de las articulaciones móviles.
Tendón
El tendón es una parte del músculo estriado, de color blanco, de consistencia fuerte y no contráctil, constituido por fibras de tejido conectivo que se
agrupan en fascículos. Los tendones son tejido conectivo fibroso que une los músculos a los huesos. Pueden unir también los músculos a
estructuras.
Tienen la función de insertar el músculo esquelético en el hueso o a la fascia y transmitirles la fuerza de la contracción muscular para producir un
movimiento.
También es definido como un haz de fibras conjuntivas que une los músculos a los huesos.
Cartílago
El tejido cartilaginoso, o cartílago, es un tipo de tejido conectivo especializado, elástico, carente de vasos sanguíneos, formados principalmente
por matriz extracelular y por células dispersas denominadas condrocitos. La matriz extracelular es la encargada de brindar el soporte vital a los
condrocitos.
Los cartílagos sirven para acomodar las superficies de los cóndilos femorales a las cavidades glenoideas de la tibia, para amortiguar los golpes al
caminar y los saltos, para prevenir el desgaste por rozamiento y, por lo tanto, para permitir los movimientos de la articulación. Es una estructura de
soporte y da cierta movilidad a las articulaciones.
Disco intervertebral
Un disco intervertebral es cada uno de los discos que separan las vértebras de la columna vertebral. Cada uno forma un
amortiguamiento cartilaginoso que permite ligeros movimientos de las vértebras y actúa como un ligamento que las mantiene juntas.

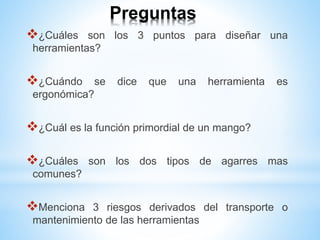

20. Preguntas
¿Cuáles son los 3 puntos para diseñar una
herramientas?
¿Cuándo se dice que una herramienta es
ergonómica?
¿Cuál es la función primordial de un mango?
¿Cuáles son los dos tipos de agarres mas
comunes?
Menciona 3 riesgos derivados del transporte o
mantenimiento de las herramientas
