1. Lic. Reynaldo Cruz Zapata
DISEÑO EDITORIAL DE UN PERIODICO

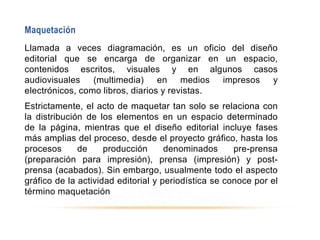

2. Maquetación
Llamada a veces diagramación, es un oficio del diseño
editorial que se encarga de organizar en un espacio,
contenidos escritos, visuales y en algunos casos
audiovisuales (multimedia) en medios impresos y
electrónicos, como libros, diarios y revistas.
Estrictamente, el acto de maquetar tan solo se relaciona con
la distribución de los elementos en un espacio determinado
de la página, mientras que el diseño editorial incluye fases
más amplias del proceso, desde el proyecto gráfico, hasta los
procesos de producción denominados pre-prensa
(preparación para impresión), prensa (impresión) y post-
prensa (acabados). Sin embargo, usualmente todo el aspecto
gráfico de la actividad editorial y periodística se conoce por el
término maquetación

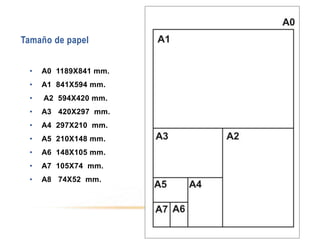

3. Tamaño de papel
• A0 1189X841 mm.
• A1 841X594 mm.
• A2 594X420 mm.
• A3 420X297 mm.
• A4 297X210 mm.
• A5 210X148 mm.
• A6 148X105 mm.
• A7 105X74 mm.
• A8 74X52 mm.

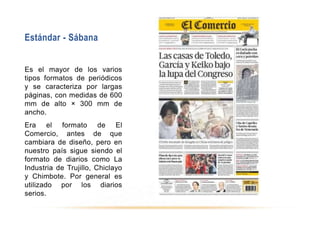

4. Estándar - Sábana
Es el mayor de los varios
tipos formatos de periódicos
y se caracteriza por largas
páginas, con medidas de 600
mm de alto × 300 mm de
ancho.
Era el formato de El
Comercio, antes de que
cambiara de diseño, pero en
nuestro país sigue siendo el
formato de diarios como La
Industria de Trujillo, Chiclayo
y Chimbote. Por general es
utilizado por los diarios
serios.

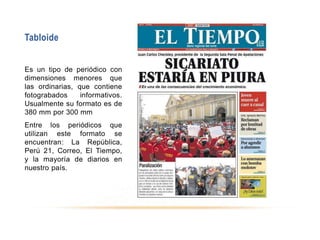

5. Tabloide
Es un tipo de periódico con
dimensiones menores que
las ordinarias, que contiene
fotograbados informativos.
Usualmente su formato es de
380 mm por 300 mm
Entre los periódicos que
utilizan este formato se
encuentran: La República,
Perú 21, Correo, El Tiempo,
y la mayoría de diarios en
nuestro país.

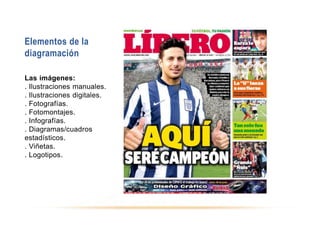

6. Elementos de la
diagramación
Las imágenes:
. Ilustraciones manuales.
. Ilustraciones digitales.
. Fotografías.
. Fotomontajes.
. Infografías.
. Diagramas/cuadros
estadísticos.
. Viñetas.
. Logotipos.

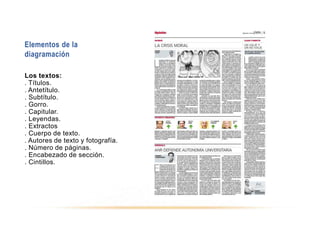

7. Elementos de la
diagramación
Los textos:
. Títulos.
. Antetítulo.
. Subtítulo.
. Gorro.
. Capitular.
. Leyendas.
. Extractos
. Cuerpo de texto.
. Autores de texto y fotografía.
. Número de páginas.
. Encabezado de sección.
. Cintillos.

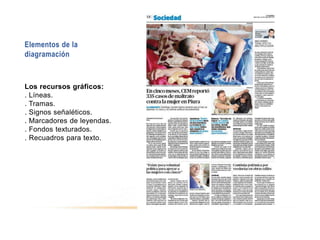

8. Elementos de la
diagramación
Los recursos gráficos:
. Líneas.
. Tramas.
. Signos señaléticos.
. Marcadores de leyendas.
. Fondos texturados.
. Recuadros para texto.

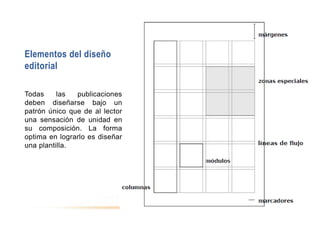

9. Elementos del diseño
editorial
Todas las publicaciones
deben diseñarse bajo un
patrón único que de al lector
una sensación de unidad en
su composición. La forma
optima en lograrlo es diseñar
una plantilla.

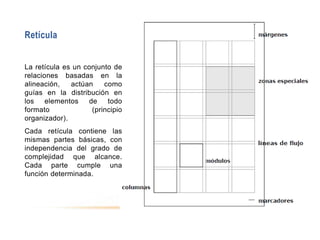

10. Retícula
La retícula es un conjunto de
relaciones basadas en la
alineación, actúan como
guías en la distribución en
los elementos de todo
formato (principio
organizador).
Cada retícula contiene las
mismas partes básicas, con
independencia del grado de
complejidad que alcance.
Cada parte cumple una
función determinada.

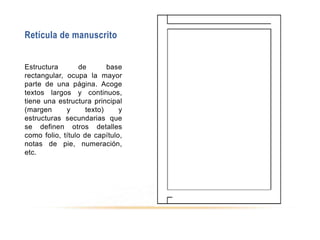

11. Retícula de manuscrito
Estructura de base
rectangular, ocupa la mayor
parte de una página. Acoge
textos largos y continuos,
tiene una estructura principal
(margen y texto) y
estructuras secundarias que
se definen otros detalles
como folio, título de capítulo,
notas de pie, numeración,
etc.

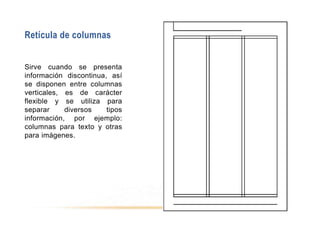

12. Retícula de columnas
Sirve cuando se presenta
información discontinua, así
se disponen entre columnas
verticales, es de carácter
flexible y se utiliza para
separar diversos tipos
información, por ejemplo:
columnas para texto y otras
para imágenes.

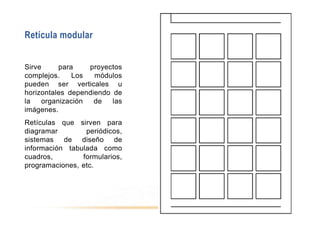

13. Retícula modular
Sirve para proyectos
complejos. Los módulos
pueden ser verticales u
horizontales dependiendo de
la organización de las
imágenes.
Retículas que sirven para
diagramar periódicos,
sistemas de diseño de
información tabulada como
cuadros, formularios,
programaciones, etc.

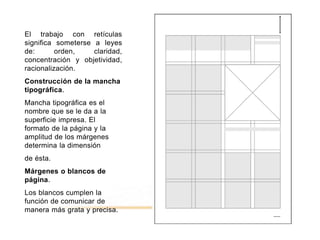

14. El trabajo con retículas
significa someterse a leyes
de: orden, claridad,
concentración y objetividad,
racionalización.
Construcción de la mancha
tipográfica.
Mancha tipográfica es el
nombre que se le da a la
superficie impresa. El
formato de la página y la
amplitud de los márgenes
determina la dimensión
de ésta.
Márgenes o blancos de
página.
Los blancos cumplen la
función de comunicar de
manera más grata y precisa.

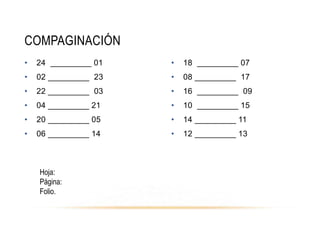

17. COMPAGINACIÓN
• 24 _________ 01
• 02 _________ 23
• 22 _________ 03
• 04 _________ 21
• 20 _________ 05
• 06 _________ 14
• 18 _________ 07
• 08 _________ 17
• 16 _________ 09
• 10 _________ 15
• 14 _________ 11
• 12 _________ 13
Hoja:
Página:
Folio.
