1. ASISTENTE DE PARQUEONAYAN VIVASDANIEL HUERTASJOHNATAN REALPE

2. DEFINICION DEL PROBLEMASon comunes los accidentes que se pueden presentar a la hora de parquear un automóvil en un sitio donde el espacio reservado para cada vehículo es muy pequeño.

3. DEFINICION DEL PROBLEMASurge así la necesidad de un asistente de parqueo, una ayuda visual o auditiva que permita al conductor conducir el automóvil y estacionarlo en una posición correcta y sin riesgo de causar algún daño al vehículo.

4. REQUERIMINENTOS DEL CLIENTEConfiabilidad: el conductor deposita su confianza en un dispositivo para proteger su vehículo.Estética: el dispositivo no debe interferir demasiado en el diseño del automóvil.Fácil instalaciónEconómico Señales visuales y audibles.Larga vidaFácil mantenimientoResistente a cambios climáticosConsume poca energía de la bateríaApto para cualquier automóvil

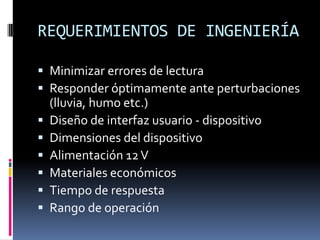

5. REQUERIMIENTOS DE INGENIERÍAMinimizar errores de lecturaResponder óptimamente ante perturbaciones (lluvia, humo etc.)Diseño de interfaz usuario - dispositivoDimensiones del dispositivoAlimentación 12 VMateriales económicosTiempo de respuestaRango de operación

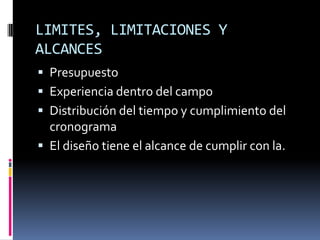

6. LIMITES, LIMITACIONES Y ALCANCESPresupuestoExperiencia dentro del campoDistribución del tiempo y cumplimiento del cronogramaEl diseño tiene el alcance de cumplir con la.

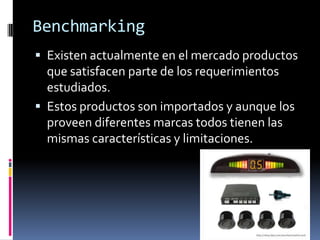

7. BenchmarkingExisten actualmente en el mercado productos que satisfacen parte de los requerimientos estudiados. Estos productos son importados y aunque los proveen diferentes marcas todos tienen las mismas características y limitaciones.

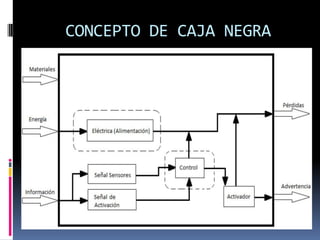

8. CONCEPTO DE CAJA NEGRA

9. Árbol de Conceptos

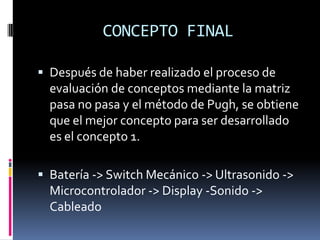

10. CONCEPTO FINALDespués de haber realizado el proceso de evaluación de conceptos mediante la matriz pasa no pasa y el método de Pugh, se obtiene que el mejor concepto para ser desarrollado es el concepto 1.Batería -> Switch Mecánico -> Ultrasonido -> Microcontrolador -> Display -Sonido -> Cableado

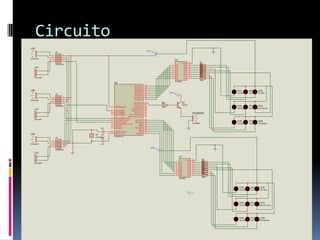

11. Circuito

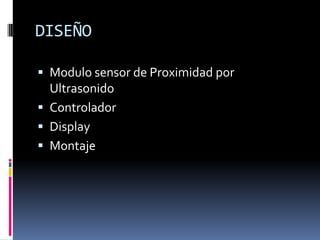

12. DISEÑOModulo sensor de Proximidad por UltrasonidoControladorDisplayMontaje

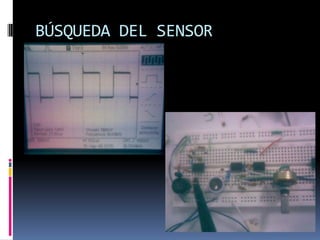

13. BÚSQUEDA DEL SENSOR

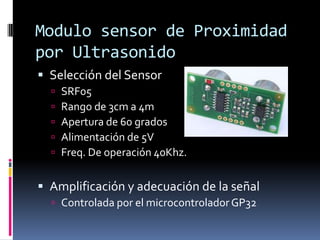

14. Modulo sensor de Proximidad por UltrasonidoSelección del SensorSRF05Rango de 3cm a 4mApertura de 60 gradosAlimentación de 5VFreq. De operación 40Khz.Amplificación y adecuación de la señalControlada por el microcontrolador GP32

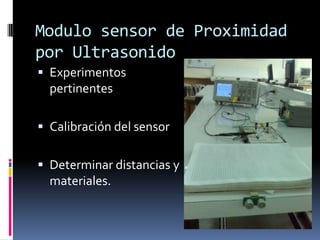

15. Modulo sensor de Proximidad por UltrasonidoExperimentos pertinentesCalibración del sensorDeterminar distancias y materiales.

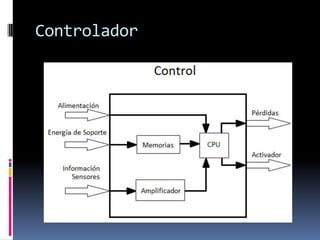

16. Controlador

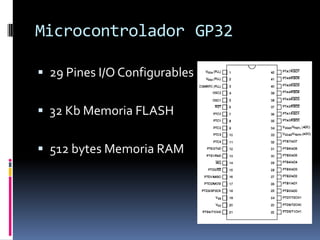

17. Microcontrolador GP3229 Pines I/O Configurables32 Kb Memoria FLASH512 bytes Memoria RAM

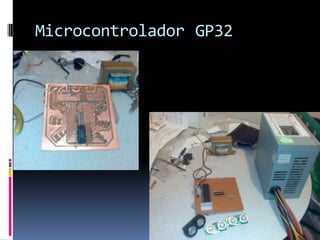

18. Microcontrolador GP32

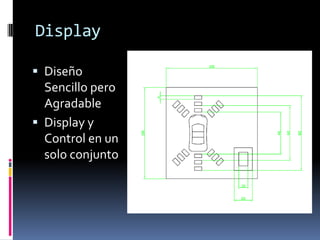

19. DisplayDiseño Sencillo pero AgradableDisplay y Control en un solo conjunto

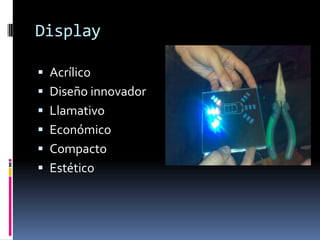

20. DisplayAcrílico Diseño innovador LlamativoEconómicoCompactoEstético

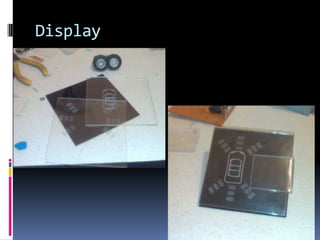

21. Display

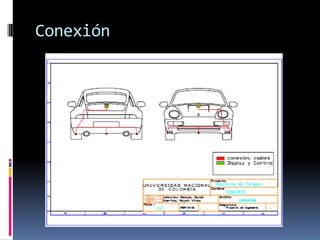

22. Conexión

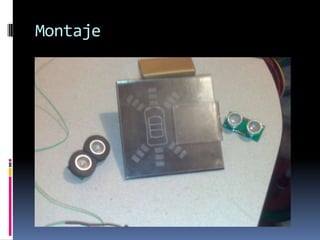

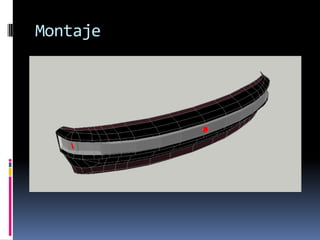

23. Montaje

24. Montaje

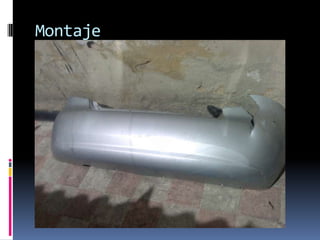

25. Montaje

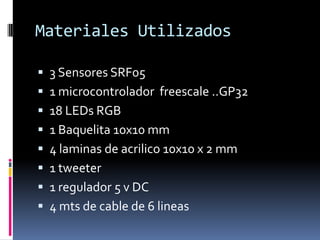

26. Materiales Utilizados3 Sensores SRF051 microcontroladorfreescale ..GP3218 LEDs RGB1 Baquelita 10x10 mm4 laminas de acrilico 10x10 x 2 mm1 tweeter1 regulador 5 v DC4 mts de cable de 6 lineas

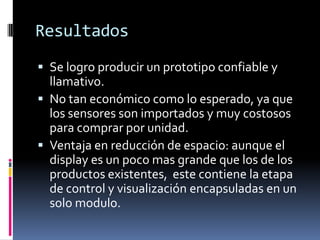

27. ResultadosSe logro producir un prototipo confiable y llamativo.No tan económico como lo esperado, ya que los sensores son importados y muy costosos para comprar por unidad.Ventaja en reducción de espacio: aunque el display es un poco mas grande que los de los productos existentes, este contiene la etapa de control y visualización encapsuladas en un solo modulo.
