El documento presenta diferentes problemas y soluciones relacionados con ángulos formados por semi-rectas que parten de un mismo punto. Explica cómo medir ángulos, construir ángulos iguales o el doble de un ángulo dado, y resuelve problemas de calcular ángulos dados su suma o relación entre ellos.

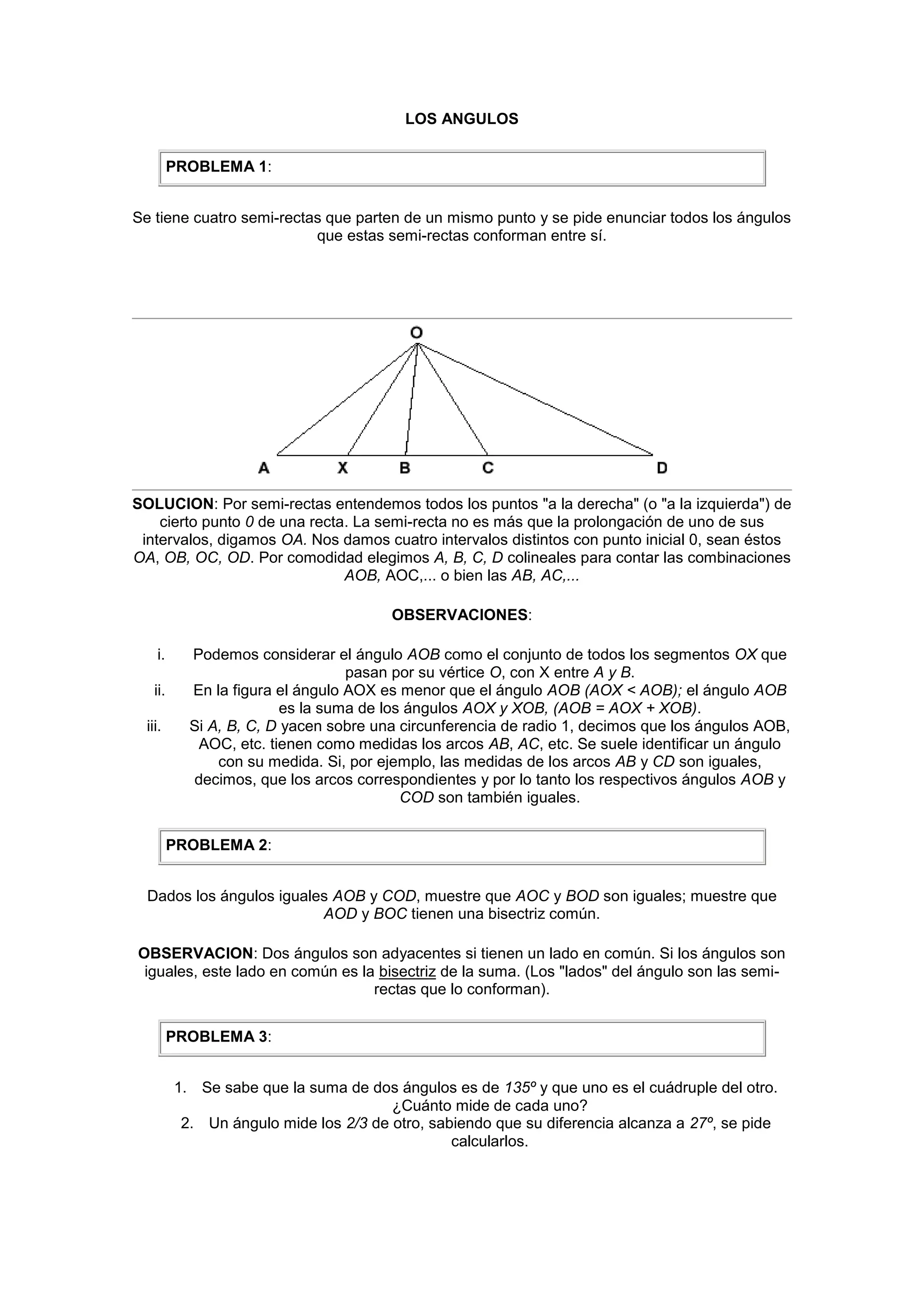

1. LOS ANGULOS<br />PROBLEMA 1:<br />Se tiene cuatro semi-rectas que parten de un mismo punto y se pide enunciar todos los ángulos que estas semi-rectas conforman entre sí. <br /> <br />SOLUCION: Por semi-rectas entendemos todos los puntos \"
a la derecha\"
(o \"
a la izquierda\"
) de cierto punto 0 de una recta. La semi-recta no es más que la prolongación de uno de sus intervalos, digamos OA. Nos damos cuatro intervalos distintos con punto inicial 0, sean éstos OA, OB, OC, OD. Por comodidad elegimos A, B, C, D colineales para contar las combinaciones AOB, AOC,... o bien las AB, AC,... <br />OBSERVACIONES: <br />Podemos considerar el ángulo AOB como el conjunto de todos los segmentos OX que pasan por su vértice O, con X entre A y B. <br />En la figura el ángulo AOX es menor que el ángulo AOB (AOX < AOB); el ángulo AOB es la suma de los ángulos AOX y XOB, (AOB = AOX + XOB). <br />Si A, B, C, D yacen sobre una circunferencia de radio 1, decimos que los ángulos AOB, AOC, etc. tienen como medidas los arcos AB, AC, etc. Se suele identificar un ángulo con su medida. Si, por ejemplo, las medidas de los arcos AB y CD son iguales, decimos, que los arcos correspondientes y por lo tanto los respectivos ángulos AOB y COD son también iguales. <br />PROBLEMA 2:<br />Dados los ángulos iguales AOB y COD, muestre que AOC y BOD son iguales; muestre que AOD y BOC tienen una bisectriz común.<br />OBSERVACION: Dos ángulos son adyacentes si tienen un lado en común. Si los ángulos son iguales, este lado en común es la bisectriz de la suma. (Los \"
lados\"

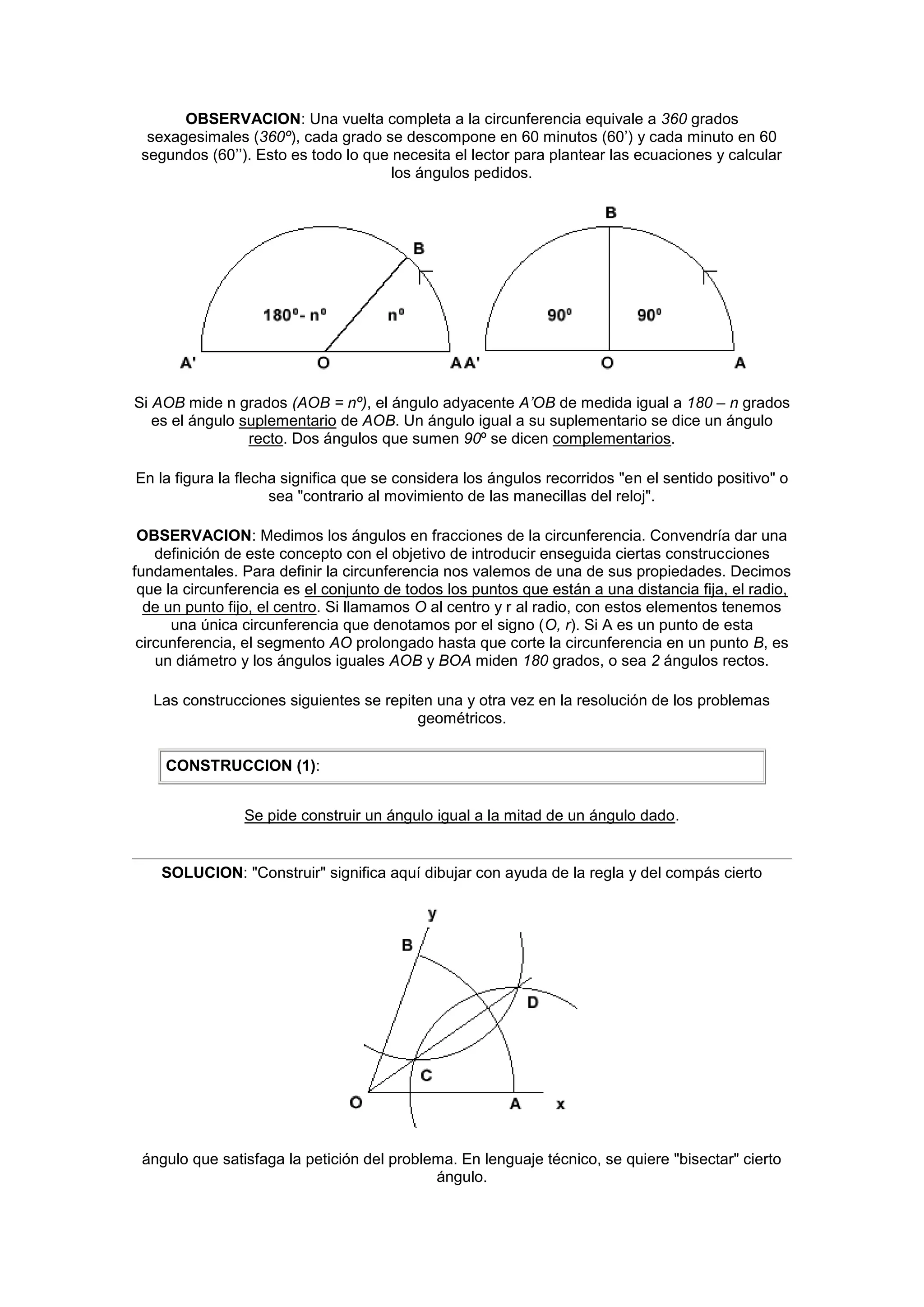

del ángulo son las semi-rectas que lo conforman).<br />PROBLEMA 3:<br />Se sabe que la suma de dos ángulos es de 135º y que uno es el cuádruple del otro. ¿Cuánto mide de cada uno? <br />Un ángulo mide los 2/3 de otro, sabiendo que su diferencia alcanza a 27º, se pide calcularlos. <br />OBSERVACION: Una vuelta completa a la circunferencia equivale a 360 grados sexagesimales (360º), cada grado se descompone en 60 minutos (60’) y cada minuto en 60 segundos (60’’). Esto es todo lo que necesita el lector para plantear las ecuaciones y calcular los ángulos pedidos.<br />Si AOB mide n grados (AOB = nº), el ángulo adyacente A’OB de medida igual a 180 – n grados es el ángulo suplementario de AOB. Un ángulo igual a su suplementario se dice un ángulo recto. Dos ángulos que sumen 90º se dicen complementarios.<br />En la figura la flecha significa que se considera los ángulos recorridos \"
en el sentido positivo\"
o sea \"
contrario al movimiento de las manecillas del reloj\"

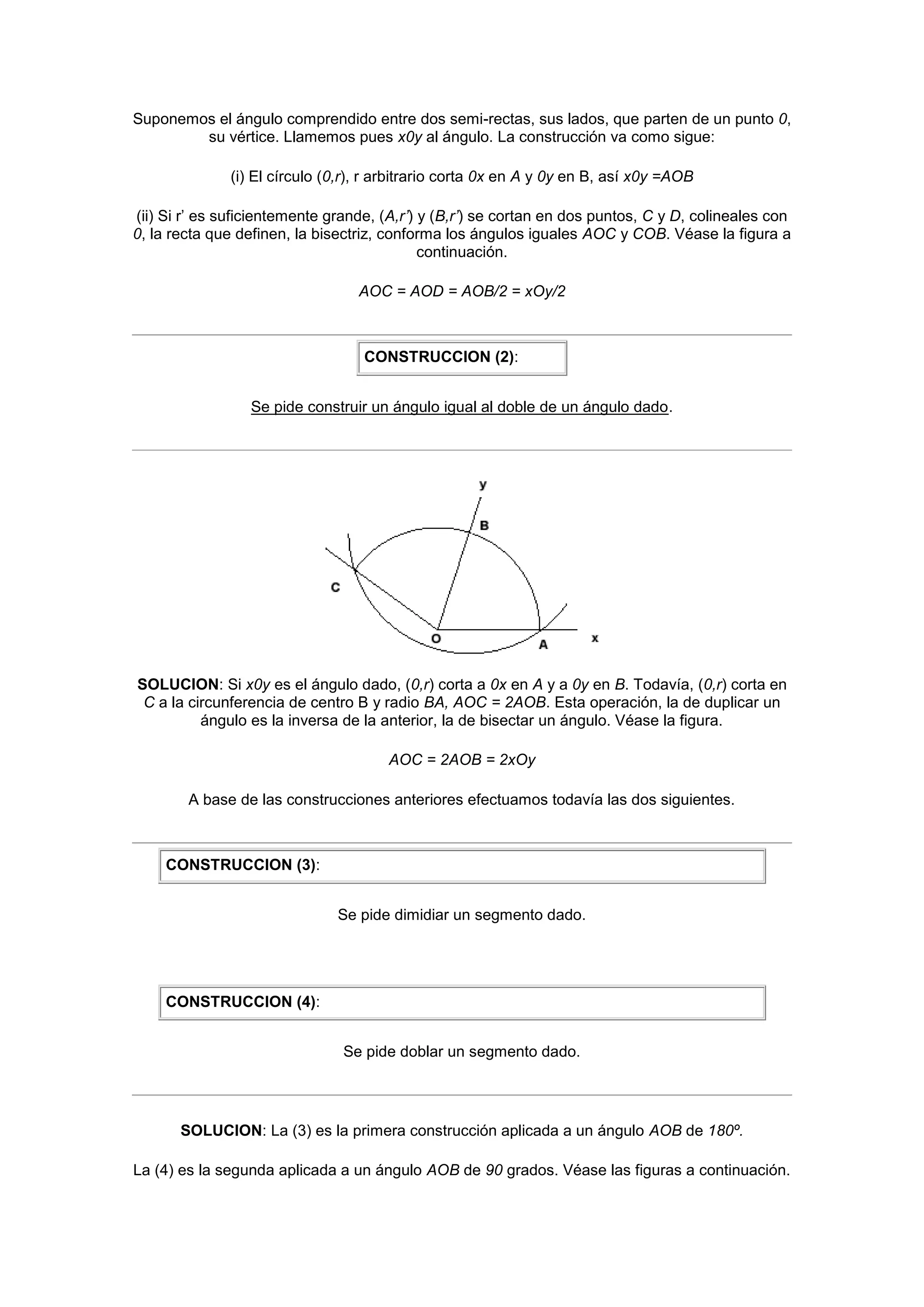

.<br />OBSERVACION: Medimos los ángulos en fracciones de la circunferencia. Convendría dar una definición de este concepto con el objetivo de introducir enseguida ciertas construcciones fundamentales. Para definir la circunferencia nos valemos de una de sus propiedades. Decimos que la circunferencia es el conjunto de todos los puntos que están a una distancia fija, el radio, de un punto fijo, el centro. Si llamamos O al centro y r al radio, con estos elementos tenemos una única circunferencia que denotamos por el signo (O, r). Si A es un punto de esta circunferencia, el segmento AO prolongado hasta que corte la circunferencia en un punto B, es un diámetro y los ángulos iguales AOB y BOA miden 180 grados, o sea 2 ángulos rectos.<br />Las construcciones siguientes se repiten una y otra vez en la resolución de los problemas geométricos.<br />CONSTRUCCION (1):<br />Se pide construir un ángulo igual a la mitad de un ángulo dado.<br />SOLUCION: \"
Construir\"

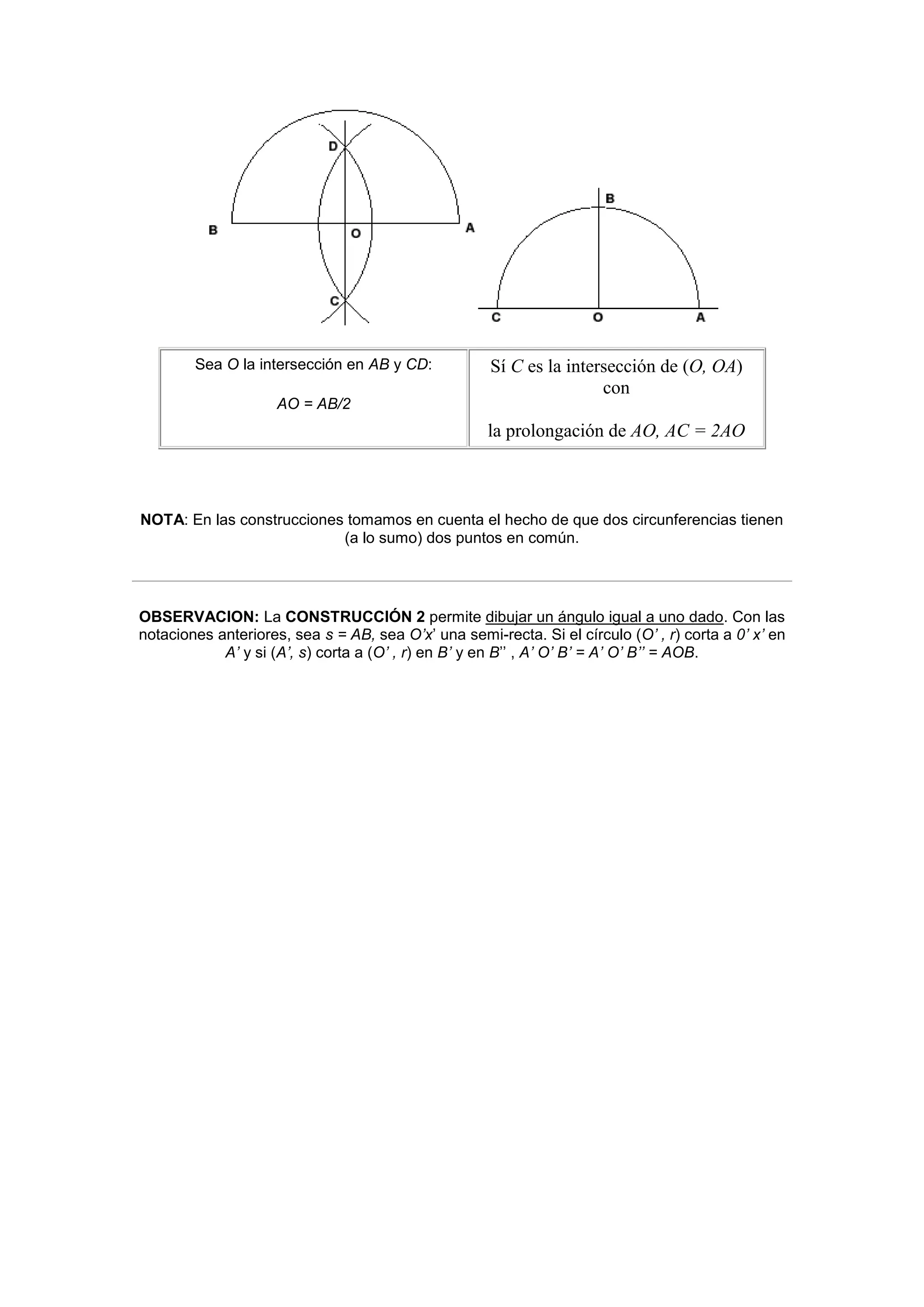

significa aquí dibujar con ayuda de la regla y del compás cierto <br />ángulo que satisfaga la petición del problema. En lenguaje técnico, se quiere \"
