1. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 1

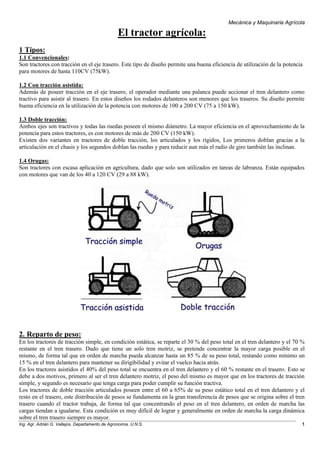

El tractor agrícola:
1 Tipos:
1.1 Convencionales:
Son tractores con tracción en el eje trasero. Este tipo de diseño permite una buena eficiencia de utilización de la potencia
para motores de hasta 110CV (75kW).
1.2 Con tracción asistida:
Además de poseer tracción en el eje trasero, el operador mediante una palanca puede accionar el tren delantero como
tractivo para asistir al trasero. En estos diseños los rodados delanteros son menores que los traseros. Su diseño permite
buena eficiencia en la utilización de la potencia con motores de 100 a 200 CV (75 a 150 kW).
1.3 Doble tracción:
Ambos ejes son tractivos y todas las ruedas poseen el mismo diámetro. La mayor eficiencia en el aprovechamiento de la
potencia para estos tractores, es con motores de más de 200 CV (150 kW).
Existen dos variantes en tractores de doble tracción, los articulados y los rígidos, Los primeros doblan gracias a la
articulación en el chasis y los segundos doblan las ruedas y para reducir aun más el radio de giro también las inclinan.
1.4 Orugas:
Son tractores con escasa aplicación en agricultura, dado que solo son utilizados en tareas de labranza. Están equipados
con motores que van de los 40 a 120 CV (29 a 88 kW).
2. Reparto de peso:
En los tractores de tracción simple, en condición estática, se reparte el 30 % del peso total en el tren delantero y el 70 %
restante en el tren trasero. Dado que tiene un solo tren motriz, se pretende concentrar la mayor carga posible en el
mismo, de forma tal que en orden de marcha pueda alcanzar hasta un 85 % de su peso total, restando como mínimo un
15 % en el tren delantero para mantener su dirigibilidad y evitar el vuelco hacia atrás.
En los tractores asistidos el 40% del peso total se encuentra en el tren delantero y el 60 % restante en el trasero. Esto se
debe a dos motivos, primero al ser el tren delantero motriz, el peso del mismo es mayor que en los tractores de tracción
simple, y segundo es necesario que tenga carga para poder cumplir su función tractiva.
Los tractores de doble tracción articulados poseen entre el 60 a 65% de su peso estático total en el tren delantero y el
resto en el trasero, este distribución de pesos se fundamenta en la gran transferencia de pesos que se origina sobre el tren
trasero cuando el tractor trabaja, de forma tal que concentrando el peso en el tren delantero, en orden de marcha las
cargas tiendan a igualarse. Esta condición es muy difícil de lograr y generalmente en orden de marcha la carga dinámica
sobre el tren trasero siempre es mayor.

2. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 2
3 Lastre:
La capacidad de tracción del tractor puede ser aumentada por el lastrado de las ruedas del tractor. En los trabajos que
requieren altos esfuerzos de tiro, como los de labranza, el lastrado es muy importante para mejorar el rendimiento del
tractor.
Es posible lastrar ambos trenes. El tren delantero puede lastrarse mediante el hidroinflado del neumático y mediante
contrapesos (valijines), cuando se necesario colocar carga siempre será aconsejable primero el hidroinflado y después
comenzar a agregar valijines, ya que el primero no recarga los rodamientos.
El tren trasero también se lastra con contrapesos y con agua en los neumáticos (hidroinflado).
Cuando se lastra mediante agua en los neumáticos no se llena totalmente el mismo, se debe dejar una cámara de aire para
darle al posibilidad de que se deforme y aprovechar las características de amortiguación y agarre de los neumáticos, de lo
contrario se comportaría como una rueda rígida.
4. Rodados:
4.1 Constitución de los neumáticos:
4.2 Tipos de neumáticos:
Tabla 4.1
Código para designar neumáticos agrícolas
Ruedas motrices: Código
Rueda trasera, banda de rodadura normal R - 1
Rueda trasera, banda de rodadura Profunda (caña y arroz) R - 2
Rueda trasera, dibujo superficial R - 3
Rueda trasera, Industrial R - 4
Ruedas directrices
Con un nervio F - 1
Con dos nervios F - 2
Con tres nervios F - 3
Ruedas para máquinas agrícolas:
Con nervio I - 1
Tracción moderada I - 2
Tracción normal I - 3
Rueda de cónica de cola de arado I - 4

3. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 3
a) Agrícola b) Industrial c) De alta flotación d) Para césped e) Direccional.
4.3 Número de Telas o Índice PR:
Indica la carga máxima recomendada para un neumático (tabla 4.2)
Tabla 4.2
Tamaño Nº de lonas Carga (Kg.) a distintas presiones de inflado (lbs/pul). Vel Máx 32 km/h
12 14 16 18 20 22
12,4-28 4 865 940
16,9-24 6,8 *1360 1450 1610 1723(6) 1835 1935
18,4-30 6-8-10 *1790 1950 2120 2268 2415(8) 2555
18,4-34 6,8,10 2250(6) 2410 2565(8) 2710
20,8-38 8,10,12 2280 3085(8) 3285 3470(10)
23,1-30 8,10,12 3035(8) 3250 3470(10)
23,1-34 8,10,12 3220(8) 3535 3670(10)
24,5-32 10,12 3460 3705 3941(10)
28,1-26 10,12 3300 3535(10) 3755(12)
30,5-32 12,16 4130 4427 4710(12)
* Las cargas a esta presión son solo para el tipo R3 en agricultura

4. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 4
4.4 Índice de Carga LI (Load index)
Al igual que el índice PR define la capacidad de carga del neumático.
El índice de carga (LI) es una cifra que define la capacidad máxima de carga del neumático a la presión de inflado 1,6
bar.
4.5 Índice de velocidad SI (Speed Index)
Define la velocidad máxima a la cual puede trabajar un neumático, esta expresado por una letra o por una letra y un
número.
Tabla 4.3 Índice de velocidad del neumático y máxima velocidad de trabajo.
Índice de velocidad Velocidad (km/hora) Índice de velocidad Velocidad (km/hora)
A1 5 J 100
A2 10 K 110
A3 15 L 120
A4 20 M 130
A5 25 N 140
A6 30 P 150
A7 35 Q 160
A8 40 R 170
B 50 S 180
C 60 T 190
D 65 U 200
E 70 H 210
F 80
G 90
4.6 Dimensiones de los neumáticos.
Se utilizan dos cifras para definir las dimensiones de un neumático:
- El ancho del balón.
- El diámetro de la llanta en la que se debe montar.
Así un neumático definido como 12.4 - 36 tiene:
12.4 pulgadas de ancho de balón (en neumáticos de carcaza diagonal este valor es similar al alto)
36 pulgadas de llanta. La relación entre altura y ancho de balón es de aproximadamente 1 para neumáticos diagonales y
de 0,75 para neumáticos de bajo perfil
Los neumáticos agrícolas defleccionan aproximadamente un 19 % de la altura de su sección cuando trabajan bajo carga a
la presión de inflado recomendada, por lo tanto el radio bajo carga es menor que la mitad del diámetro del neumático.

5. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 5
Generalmente en la designación de los neumáticos agrícolas para ruedas motrices, se utilizan las cifras separadas por un
guión, en el caso que sean diagonales o una R si son radiales.
Ejemplo:
12.4 - 36 si son diagonales.
12.4 R 36 si son radiales
Para el caso de los neumáticos delanteros del tractor o vehículos ligeros (ruedas no motrices) se utiliza la designación
simplificada, por ejemplo 6.50 – 16. El primer número indica el ancho del balón en pulgadas y el segundo el diámetro
de la llanta también en pulgadas.
En algunos casos aparece la siguiente designación: 9.5/75 – 15. El “/75” indica que la altura del balón es un 75% del
ancho del mismo.
En el caso del neumático “terra” la designación del mismo incluye tres números, el primero indica el diámetro total en
pulgadas, el segundo el ancho total en pulgadas y el tercero el diámetro de la llanta también en pulgadas. Ej.
67 x 34 – 25
En los neumáticos de alta flotación, por ejemplo 700/40-22.5 significa que el ancho de la cubierta es de 700 mm, la
altura del balón es del 40% del ancho y el diámetro de la llanta es de 22,5 pulgadas
5 Toma de potencia (TdP):
5.1 Definición y Normalización
Es uno de los puntos por el cuál el tractor entrega potencia, consiste en un árbol estriado que transmite potencia en forma
de movimiento rotativo. La velocidad angular, el sentido de rotación y las dimensiones de este árbol están normalizados
por las normas ISO.
Tipo ISO Rotación (rpm) Diámetro (mm) Número de estrías Potencia del motor (kW)
1 540 35 6 48
2 1000 35 21 92
3 1000 45 20 132
ASAE1’’3/4 540 44 6

6. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 6
5.2 Clasificación de la TdP en cuanto a su sistema de acople.
5.2.1 Toma de fuerza continua semidependiente
El tractor esta equipado con un embrague de doble efecto, en la primera mitad del recorrido del pedal de embrague
desacopla el motor de la caja de cambios y en la segunda mitad desacopla la TdP.
5.2.2 Toma de fuerza continua independiente.
La conexión se efectúa mediante una palanca separada, de modo que el pedal de embrague solo desacopla la caja de
cambios y la palanca la TdP. Al igual que la anterior trabaja con un embrague de doble disco.
5.2.3 Toma de fuerza continua independiente utilizando dos embragues separados.
El embrague principal y el de la TdP están separados uno del otro. Su accionamiento se realiza por separado a través de
palanca y pedal.
6 Barra de tiro.
Esta presente en todos los tractores agrícolas, tiene posibilidad de oscilar horizontalmente, de esta forma es posible
enganchar implementos en forma excéntrica. La barra de tracción fue normaliza por primera vez en el año 1944.Esta
forma de enganche está muy ligada en nuestro país, debido al tipo y tamaño de la explotación agrícola.

7. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 7

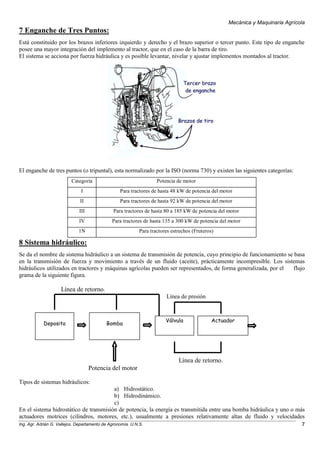

7 Enganche de Tres Puntos:
Está constituido por los brazos inferiores izquierdo y derecho y el brazo superior o tercer punto. Este tipo de enganche
posee una mayor integración del implemento al tractor, que en el caso de la barra de tiro.
El sistema se acciona por fuerza hidráulica y es posible levantar, nivelar y ajustar implementos montados al tractor.
El enganche de tres puntos (o tripuntal), esta normalizado por la ISO (norma 730) y existen las siguientes categorías:
Categoría Potencia de motor
I Para tractores de hasta 48 kW de potencia del motor
II Para tractores de hasta 92 kW de potencia del motor
III Para tractores de hasta 80 a 185 kW de potencia del motor
IV Para tractores de hasta 135 a 300 kW de potencia del motor
1N Para tractores estrechos (Fruteros)
8 Sistema hidráulico:
Se da el nombre de sistema hidráulico a un sistema de transmisión de potencia, cuyo principio de funcionamiento se basa
en la transmisión de fuerza y movimiento a través de un fluido (aceite), prácticamente incompresible. Los sistemas
hidráulicos utilizados en tractores y máquinas agrícolas pueden ser representados, de forma generalizada, por el flujo
grama de la siguiente figura.
Línea de retorno.
Línea de presión
Línea de retorno.
Potencia del motor
Tipos de sistemas hidráulicos:
a) Hidrostático.
b) Hidrodinámico.
c)
En el sistema hidrostático de transmisión de potencia, la energía es transmitida entre una bomba hidráulica y uno o más
actuadores motrices (cilindros, motores, etc.), usualmente a presiones relativamente altas de fluido y velocidades
Deposito Bomba
Válvula Actuador

8. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 8

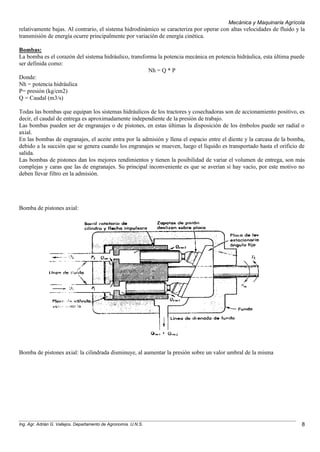

relativamente bajas. Al contrario, el sistema hidrodinámico se caracteriza por operar con altas velocidades de fluido y la
transmisión de energía ocurre principalmente por variación de energía cinética.
Bombas:
La bomba es el corazón del sistema hidráulico, transforma la potencia mecánica en potencia hidráulica, esta última puede
ser definida como:
Nh = Q * P
Donde:
Nh = potencia hidráulica
P= presión (kg/cm2)
Q = Caudal (m3/s)
Todas las bombas que equipan los sistemas hidráulicos de los tractores y cosechadoras son de accionamiento positivo, es
decir, el caudal de entrega es aproximadamente independiente de la presión de trabajo.
Las bombas pueden ser de engranajes o de pistones, en estas últimas la disposición de los émbolos puede ser radial o
axial.
En las bombas de engranajes, el aceite entra por la admisión y llena el espacio entre el diente y la carcasa de la bomba,
debido a la succión que se genera cuando los engranajes se mueven, luego el líquido es transportado hasta el orificio de
salida.
Las bombas de pistones dan los mejores rendimientos y tienen la posibilidad de variar el volumen de entrega, son más
complejas y caras que las de engranajes. Su principal inconveniente es que se averían si hay vacío, por este motivo no
deben llevar filtro en la admisión.
Bomba de pistones axial:
Bomba de pistones axial: la cilindrada disminuye, al aumentar la presión sobre un valor umbral de la misma

9. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 9
Bomba de pistones radial
Bomba de engranajes:
Válvulas:
Válvulas direccionales:
Controlan la dirección del flujo al actuador que se desea accionar, por su función los controladores de las mismas se
encuentran al alcance del operador.
Existen dos tipos, de centro abierto y de centro cerrado, en las primeras el flujo de aceite se desvía al tanque cuando la
válvula esta en posición neutro.

10. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 10
Las válvulas de centro cerrado operan con bombas de cilindrada variable, y en la posición neutro, la válvula bloquea el
paso de aceite, al aumentar la presión la bomba reduce su caudal al mínimo necesario para mantener la presión en los
niveles predeterminados.
Válvulas de presión:
Como su nombre lo indican controlan la presión, estas válvulas pueden ser agrupadas en tres grupos, de alivio,
secuenciales y de bloqueo
-Válvulas de alivio: son válvulas de bolilla que trabajan con un resorte calibrado, su función es mantener una
determinada presión, cuando esta es sobrepasada el resorte cede y la bolilla permite el paso del aceite al depósito.
-Válvulas secuenciales: Se utiliza para realizar una secuencia de acciones, por ejemplo cuando se acciona la válvula
direccional para levantar la sembradora, el aceite se dirige a una válvula secuencial que deja pasar el aceite al cilindro de
la guía de siembra, esta se levanta y una vez que el cilindro hidráulico termino su recorrido la presión aumenta, entonces
un resorte cede se levanta una bolilla y permite el paso al segundo actuador, los cilindros de las ruedas que levantan el
chasis de la máquina.
-Válvulas de bloqueo: Son válvulas de bolillas que impiden que el aceite continúe pasando en sentido inverso ante
una caída de presión, son las utilizadas en los enganches rápidos del tractor.
8.1 Sistemas de caudal constante y presión variable (de centro abierto):
En este sistema, una bomba de cilindrada constante funciona continuamente, siendo el flujo de aceite a baja presión
desviado para el deposito por la línea de retorno, cuando no esta siendo utilizado por algún actuador (válvula direccional
en la posición neutro). Cuando el sistema es solicitado, la válvula de control orienta el flujo de aceite para el actuador,
cuya velocidad de funcionamiento es directamente proporcional al caudal de la bomba. La presión de trabajo del sistema
alcanza los valores apenas suficientes para la realización de una determinada función en un momento dado. Después de
realizar el trabajo, la bomba vuelve a funcionar bajo condiciones de baja presión.
Se trata de un sistema muy utilizado en tractores agrícolas; por su simplicidad en la disposición de los componentes,
puede ser bien adaptado a operar de forma intermitente un número limitado de actuadores motrices. Aunque se exige una
capacidad de bomba mayo, las pérdidas de presión a través de las válvulas de control pueden ser suficientemente altas
para causar problemas de elevación de temperatura del aceite.
La presión nominal de trabajo para este tipo de sistema varía de 84 a 140 Kgf/cm2
.
8.2 Sistemas de presión constante (de centro cerrado):
Este sistema mantiene la presión en una estrecha faja de variación, para ello consta de una bomba de cilindrada variable
y presión compensada, generalmente del tipo de émbolos radiales.
La cilindrada de la bomba (y consecuentemente su caudal) varia en función de la carga a la cual el sistema es sometido,
satisfaciendo la demanda de caudal y manteniendo, al mismo tiempo, la presión dentro de límites predeterminados.

11. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 11

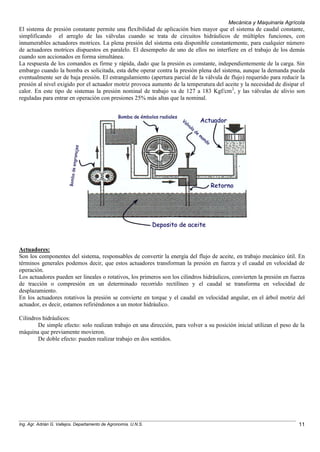

El sistema de presión constante permite una flexibilidad de aplicación bien mayor que el sistema de caudal constante,
simplificando el arreglo de las válvulas cuando se trata de circuitos hidráulicos de múltiples funciones, con
innumerables actuadores motrices. La plena presión del sistema esta disponible constantemente, para cualquier número
de actuadores motrices dispuestos en paralelo. El desempeño de uno de ellos no interfiere en el trabajo de los demás
cuando son accionados en forma simultánea.
La respuesta de los comandos es firme y rápida, dado que la presión es constante, independientemente de la carga. Sin
embargo cuando la bomba es solicitada, esta debe operar contra la presión plena del sistema, aunque la demanda pueda
eventualmente ser de baja presión. El estrangulamiento (apertura parcial de la válvula de flujo) requerido para reducir la
presión al nivel exigido por el actuador motriz provoca aumento de la temperatura del aceite y la necesidad de disipar el
calor. En este tipo de sistemas la presión nominal de trabajo va de 127 a 183 Kgf/cm2
, y las válvulas de alivio son
reguladas para entrar en operación con presiones 25% más altas que la nominal.
Actuadores:
Son los componentes del sistema, responsables de convertir la energía del flujo de aceite, en trabajo mecánico útil. En
términos generales podemos decir, que estos actuadores transforman la presión en fuerza y el caudal en velocidad de
operación.
Los actuadores pueden ser lineales o rotativos, los primeros son los cilindros hidráulicos, convierten la presión en fuerza
de tracción o compresión en un determinado recorrido rectilíneo y el caudal se transforma en velocidad de
desplazamiento.
En los actuadores rotativos la presión se convierte en torque y el caudal en velocidad angular, en el árbol motriz del
actuador, es decir, estamos refiriéndonos a un motor hidráulico.
Cilindros hidráulicos:
De simple efecto: solo realizan trabajo en una dirección, para volver a su posición inicial utilizan el peso de la
máquina que previamente movieron.
De doble efecto: pueden realizar trabajo en dos sentidos.

12. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 12

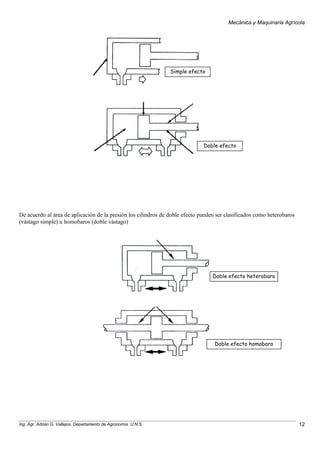

De acuerdo al área de aplicación de la presión los cilindros de doble efecto pueden ser clasificados como heterobaros
(vástago simple) u homobaros (doble vástago)
Simple efecto
Doble efecto
Doble efecto heterobaro
Doble efecto homobaro

13. Mecánica y Maquinaria Agrícola
Ing. Agr. Adrián G. Vallejos. Departamento de Agronomía. U.N.S. 13

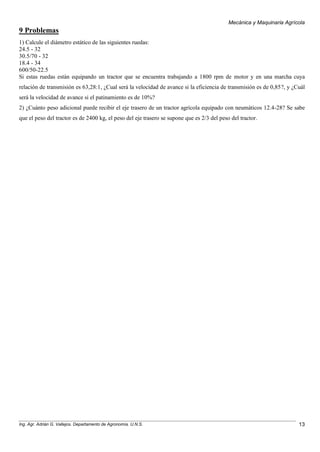

9 Problemas
1) Calcule el diámetro estático de las siguientes ruedas:
24.5 - 32
30.5/70 - 32
18.4 - 34
600/50-22.5
Si estas ruedas están equipando un tractor que se encuentra trabajando a 1800 rpm de motor y en una marcha cuya
relación de transmisión es 63,28:1, ¿Cual será la velocidad de avance si la eficiencia de transmisión es de 0,85?, y ¿Cuál
será la velocidad de avance si el patinamiento es de 10%?
2) ¿Cuánto peso adicional puede recibir el eje trasero de un tractor agrícola equipado con neumáticos 12.4-28? Se sabe
que el peso del tractor es de 2400 kg, el peso del eje trasero se supone que es 2/3 del peso del tractor.
