1. Tractor

2. DEFINICIÓN DEL TRACTOR AGRÍCOLA.
El tractor agrícola, puede ser definido como una
planta de fuerza motriz, que transforma la energía
química del combustible en energía mecánica con
la finalidad de ser utilizada para realizar diferentes
tipos de trabajo en la producción agropecuaria.

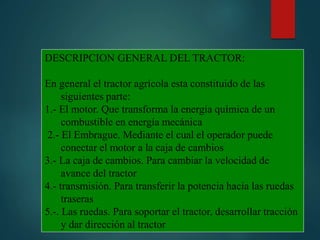

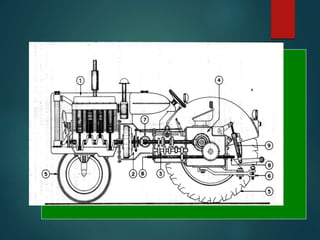

4. DESCRIPCION GENERAL DEL TRACTOR:
En general el tractor agrícola esta constituido de las
siguientes parte:
1.- El motor. Que transforma la energía química de un
combustible en energía mecánica
2.- El Embrague. Mediante el cual el operador puede
conectar el motor a la caja de cambios
3.- La caja de cambios. Para cambiar la velocidad de
avance del tractor
4.- transmisión. Para transferir la potencia hacia las ruedas
traseras
5.-. Las ruedas. Para soportar el tractor, desarrollar tracción
y dar dirección al tractor

5. DESCRIPCION GENERAL DEL TRACTOR:
En general el tractor agrícola esta constituido de las
siguientes parte:
6.- La barra de tiro. Para halar máquinas
7.- La polea. Para dar mando a mecanismos de máquinas
estacionarias
8.- Eje de la toma de fuerza. Para el mando de mecanismos
de máquinas remolcadas o montadas al tractor
8.- Sistema Hidráulico de enganche en 3 puntos. Para
operar máquinas de montaje al tractor

6. Los tractores cumplen los siguientes objetivos
básicos:
1.- Desarrollar fuerza de tiro o tracción, para las
operaciones de preparación de tierras y para
halar sembradoras, remolques, Etc.
2.-Desarrollar potencia mediante su polea,.para
accionar maquinas estacionarias como bombas
de riego y molinos entre otras.

7. 3.-Desarrollar potencia mediante su eje de toma de
fuerza, para accionar los mecanismos de
maquinas de campo que son simultáneamente
remolcadas por el mismo tractor, como
segadoras y empacadoras.
4.-Desarrollar potencia mediante su sistema
hidráulico, para levantar, accionar y control
remoto de maquinas. Incluye también un
sistema de enganche en tres puntos.

8. Tractor 2WD

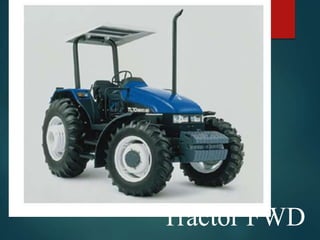

9. Tractor FWD

10. Tractor FWD

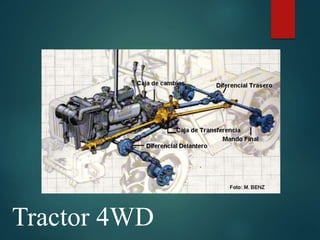

11. Tractor 4WD

12. Tractor 4WD

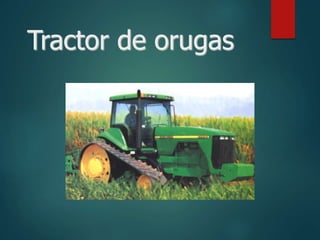

13. Tractor de orugas

14. Dimensiones del tractor
 Batalla
 Despeje
 Largo total
 Trocha delantera
 Trocha trasera

15. Trocha del tractor

16. Distribución de peso del
tractor

17. Lastres metálicos

18. Lastres líquidos

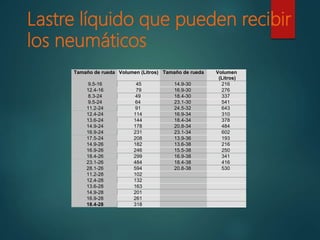

19. Lastre líquido que pueden recibir
los neumáticos
Tamaño de rueda Volumen (Litros) Tamaño de rueda Volumen
(Litros)
9.5-16 45 14.9-30 216
12.4-16 79 16.9-30 276
8.3-24 49 18.4-30 337
9.5-24 64 23.1-30 541
11.2-24 91 24.5-32 643
12.4-24 114 16.9-34 310
13.6-24 144 18.4-34 378
14.9-24 178 20.8-34 484
16.9-24 231 23.1-34 602
17.5-24 208 13.9-36 193
14.9-26 182 13.6-38 216
16.9-26 246 15.5-38 250
18.4-26 299 16.9-38 341
23.1-26 484 18.4-38 416
28.1-26 594 20.8-38 530
11.2-28 102
12.4-28 132
13.6-28 163
14.9-28 201
16.9-28 261
18.4-28 318

21. La toma de fuerza tiene la misión de transmitir potencia a
máquinas accionadas por el propio tractor.

22. La toma de fuerza se puede
utilizar indistintamente a
tractor parado o en marcha.
En marcha la potencia del
motor se reparte entre la de
accionamiento de la
máquina y la empleada por
el movimiento del conjunto
tractor y máquina sobre el
terreno.

23. La toma de fuerza recibe el movimiento del motor, y puede
recibirlo de tres formas diferentes:
Dependiente: Toma el movimiento directamente del eje primario de
la caja de cambios a través del embrague. El tractor lleva embrague
monodisco y al pisar el pedal del embrague para detener el tractor
se para la toma de fuerza.
Semidependiente: Toma movimiento directamente del volante de
inercia del motor mediante un embrague de disco doble, y puede
detenerse el movimiento del tractor sin que se pare la toma de
fuerza.
Independiente: Toma el movimiento directamente del motor y lleva
un embrague totalmente separado del de la caja de cambios.

24. Hay tractores que, indistintamente, montan cualquiera de los dos tipos de toma
de fuerza, llevan la denominada toma de fuerza combinada.
En algunos tractores existe la posibilidad de conectar la toma con el eje
secundario, siendo en este caso la velocidad de la toma variable y mantendrá
siempre relación con la velocidad de avance del tractor.
Dichos tractores disponen de una palanca que puede ocupar tres posiciones:
• Toma de fuerza desconectada. No hay transmisión de movimiento.
• Toma de fuerza conectada con el eje primario con su propio embrague. La
velocidad de giro mantiene una relación constante con la del motor.
• Toma de fuerza conectada con el eje secundario. La velocidad de giro es
variable y proporcional a la velocidad de avance del tractor.

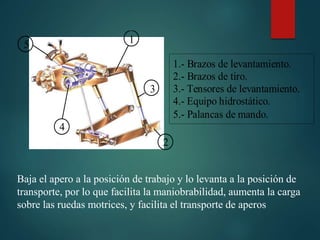

26. 1
3
2
4
5
1.- Brazos de levantamiento.
2.- Brazos de tiro.
3.- Tensores de levantamiento.
4.- Equipo hidrostático.
5.- Palancas de mando.
Baja el apero a la posición de trabajo y lo levanta a la posición de
transporte, por lo que facilita la maniobrabilidad, aumenta la carga
sobre las ruedas motrices, y facilita el transporte de aperos

27. El enganche a los tres puntos se compone de dos brazos de tiro
rígidos unidos al tractor mediante sendas rótulas colocadas en uno
de sus extremos, y en el otro extremo llevan sus correspondientes
rótulas para el enganche del apero, una barra extensible
denominada tercer punto, unida mediante una rótula al bastidor
del tractor y en su otro extremo lleva otra rótula para el enganche
del apero. La extensibilidad de este tercer punto se consigue
mediante un tubo central con dos tuercas con pasos opuestos, y
dos brazos de levantamiento muy robustos, sobre los que actúa el
pistón del elevador, los cuales se unen con los de tiro mediante
tensores de levantamiento que pueden alargarse o acortarse.

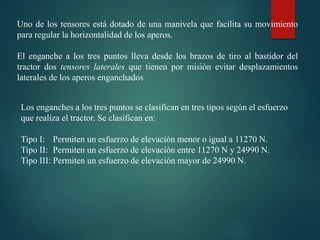

28. Uno de los tensores está dotado de una manivela que facilita su movimiento
para regular la horizontalidad de los aperos.
El enganche a los tres puntos lleva desde los brazos de tiro al bastidor del
tractor dos tensores laterales que tienen por misión evitar desplazamientos
laterales de los aperos enganchados
Los enganches a los tres puntos se clasifican en tres tipos según el esfuerzo
que realiza el tractor. Se clasifican en:
Tipo I: Permiten un esfuerzo de elevación menor o igual a 11270 N.
Tipo II: Permiten un esfuerzo de elevación entre 11270 N y 24990 N.
Tipo III: Permiten un esfuerzo de elevación mayor de 24990 N.
