CURSO DE BIOFÍSICA   Tema: Electricidad y Acción Biológica de la Corriente Eléctrica

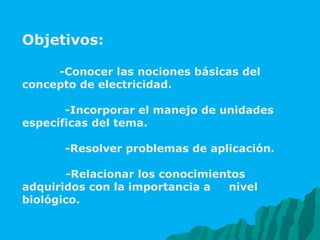

Objetivos: -Conocer las nociones básicas del concepto de electricidad.   -Incorporar el manejo de unidades específicas del tema.   -Resolver problemas de aplicación. -Relacionar los conocimientos adquiridos con la importancia a  nivel biológico.

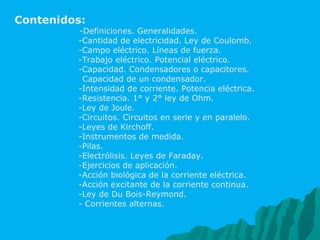

Contenidos:  -Definiciones. Generalidades. -Cantidad de electricidad. Ley de Coulomb. -Campo eléctrico. Líneas de fuerza. -Trabajo eléctrico. Potencial eléctrico.  -Capacidad. Condensadores o capacitores. Capacidad de un condensador. -Intensidad de corriente. Potencia eléctrica. -Resistencia. 1° y 2° ley de Ohm. -Ley de Joule. -Circuitos. Circuitos en serie y en paralelo. -Leyes de Kirchoff. -Instrumentos de medida. -Pilas. -Electrólisis. Leyes de Faraday. -Ejercicios de aplicación. -Acción biológica de la corriente eléctrica. -Acción excitante de la corriente continua. -Ley de Du Bois-Reymond. - Corrientes alternas.

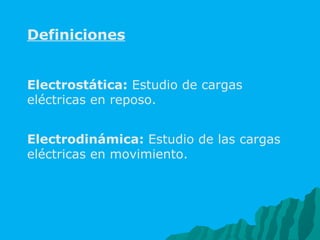

Definiciones Electrostática:  Estudio de cargas eléctricas en reposo. Electrodinámica:  Estudio de las cargas eléctricas en movimiento.
Por frotamiento ciertos cuerpos son capaces de ceder o ganar electrones y de esa forma se cargan electrostaticamente + + +  + + +  - - - - - ++ ++ - - - - Las Cargas se igualan
Este pasaje de cargas en realidad consiste en pasaje de Electrones del cuerpo de mas carga al de menos y  Se denomina Corriente eléctrica En el caso de los cuerpos cargados  Positivamente  este pasaje se realiza del de  menor Carga   positiva  hacia el  de mayor , en el caso de cuerpos  cargados negativamente,   el pasaje es del de  mayor al de  menor carga

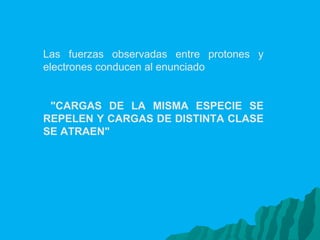

Las fuerzas observadas entre protones y electrones conducen al enunciado "CARGAS DE LA MISMA ESPECIE SE REPELEN Y CARGAS DE DISTINTA CLASE SE ATRAEN"
Conductores :   Cuerpos que conducen la Corriente Eléctrica Aisladores o Dieléctricos :  Cuerpos que no permiten el Pasaje de la Corriente Eléctrica

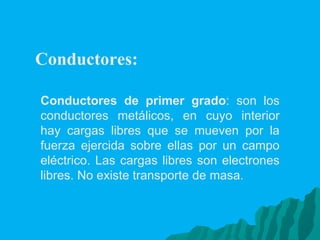

Conductores:  Conductores de primer grado : son los conductores metálicos, en cuyo interior hay cargas libres que se mueven por la fuerza ejercida sobre ellas por un campo eléctrico. Las cargas libres son electrones libres. No existe transporte de masa.

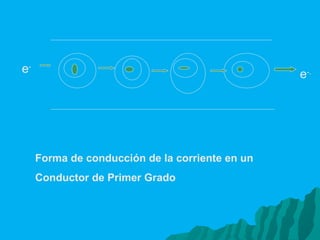

e - e -. Forma de conducción de la corriente en un  Conductor de Primer Grado

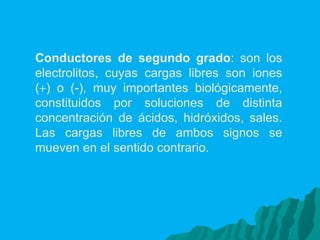

Conductores de segundo grado : son los electrolitos, cuyas cargas libres son iones (  ) o (-), muy importantes biológicamente, constituidos por soluciones de distinta concentración de ácidos, hidróxidos, sales. Las cargas libres de ambos signos se mueven en el sentido contrario.

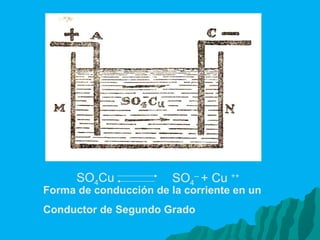

Forma de conducción de la corriente en un  Conductor de Segundo Grado  SO 4 Cu  SO 4 --  + Cu  ++

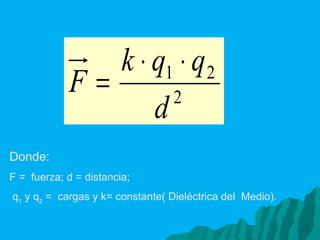

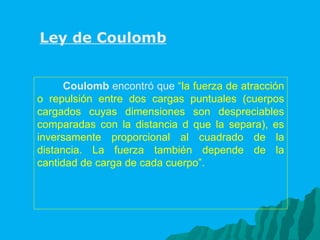

Coulomb  encontró que  “la fuerza de atracción o repulsión entre dos cargas puntuales (cuerpos cargados cuyas dimensiones son despreciables comparadas con la distancia d que la separa), es inversamente proporcional al cuadrado de la distancia. La fuerza también depende de la cantidad de carga de cada cuerpo”.   Ley de Coulomb
Donde:  F =  fuerza; d = distancia; q 1  y q 2  =  cargas y k= constante( Dieléctrica del  Medio).

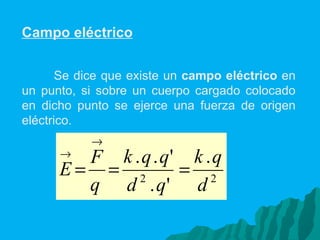

Campo eléctrico   Se dice que existe un  campo eléctrico  en un punto, si sobre un cuerpo cargado colocado en dicho punto se ejerce una fuerza de origen eléctrico.

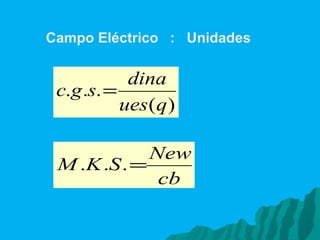

Campo Eléctrico  :  Unidades

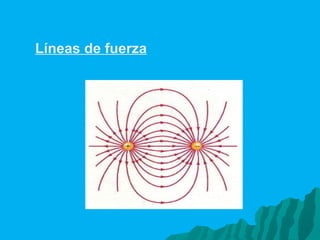

Líneas de fuerza

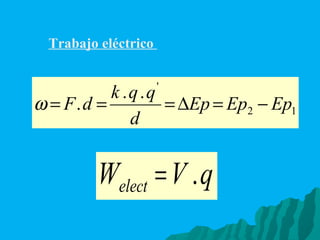

Trabajo eléctrico

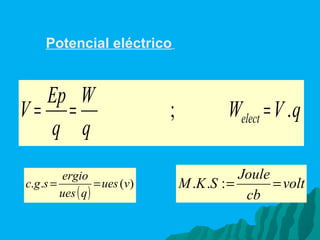

Potencial eléctrico

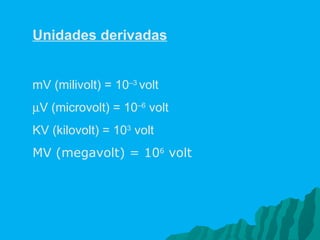

Unidades derivadas mV (milivolt) = 10 –3  volt   V (microvolt) = 10 –6  volt KV (kilovolt) = 10 3  volt MV (megavolt) = 10 6  volt

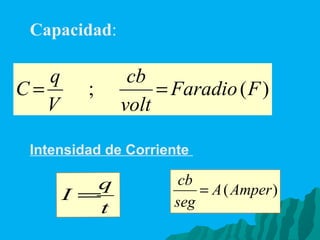

Capacidad :  Intensidad de Corriente
Resistencia    Primera ley de Ohm    Cuando una corriente eléctrica circula por un conductor metálico, la relación entre la diferencia de potencial (V) y la intensidad (I) es igual a una constante, denominada resistencia (R).

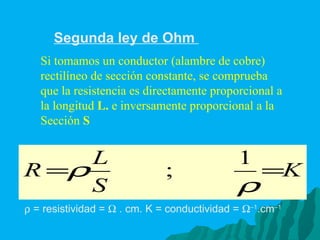

Segunda ley de Ohm  Si tomamos un conductor (alambre de cobre) rectilíneo de sección constante, se comprueba que la resistencia es directamente proporcional a la longitud  L.  e inversamente proporcional a la Sección  S    = resistividad =    . cm. K = conductividad =   –1 .cm –1
Ley de Joule

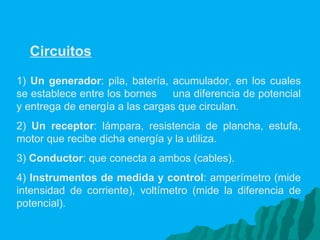

Circuitos 1)  Un generador : pila, batería, acumulador, en los cuales se establece entre los bornes  una diferencia de potencial y entrega de energía a las cargas que circulan. 2)  Un receptor : lámpara, resistencia de plancha, estufa, motor que recibe dicha energía y la utiliza. 3)  Conductor : que conecta a ambos (cables). 4)  Instrumentos de medida y control : amperímetro (mide intensidad de corriente), voltímetro (mide la diferencia de potencial).

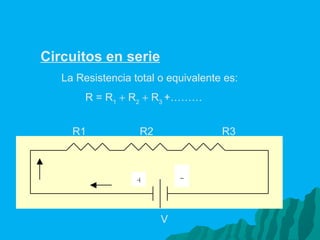

Circuitos en serie La Resistencia total o equivalente es:  R = R 1     R 2     R 3  +………   R1  R2  R3 V

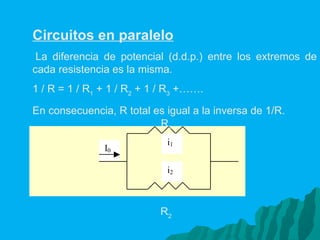

                  Circuitos en paralelo   La diferencia de potencial (d.d.p.) entre los extremos de cada resistencia es la misma.  1 / R = 1 / R 1  + 1 / R 2  + 1 / R 3  +……. En consecuencia, R total es igual a la inversa de 1/R.   R 1 R 2

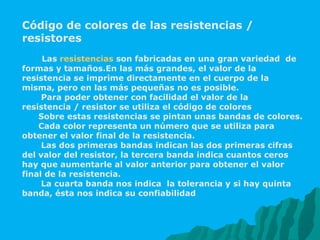

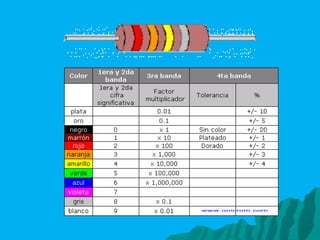

Código de colores de las resistencias / resistores   Las  resistencias  son fabricadas en una gran variedad  de formas y tamaños.En las más grandes, el valor de la resistencia se imprime directamente en el cuerpo de la misma, pero en las más pequeñas no es posible. Para poder obtener con facilidad el valor de la resistencia / resistor se utiliza el código de colores  Sobre estas resistencias se pintan unas bandas de colores. Cada color representa un número que se utiliza para obtener el valor final de la resistencia. Las dos primeras bandas indican las dos primeras cifras del valor del resistor, la tercera banda indica cuantos ceros hay que aumentarle al valor anterior para obtener el valor final de la resistencia. La cuarta banda nos indica  la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad

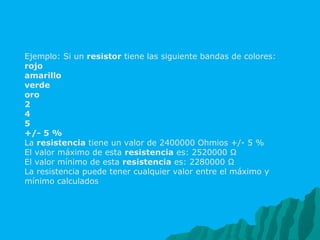

Ejemplo: Si un  resistor  tiene las siguiente bandas de colores: rojo amarillo verde oro 2 4 5 +/- 5 % La  resistencia  tiene un valor de 2400000 Ohmios +/- 5 % El valor máximo de esta  resistencia  es: 2520000 Ω El valor mínimo de esta  resistencia  es: 2280000 Ω La resistencia puede tener cualquier valor entre el máximo y mínimo calculados
Leyes de Kirchoff: Dichas leyes se refieren a la forma en que la corriente circula cuando el conductor presenta  un nudo . Nudo : punto de la red en el cual se unen o salen varios conductores.    Primera ley :  La suma algebraica de las intensidades de las corrientes que se dirigen a cualquier nudo de la red es igual a cero.

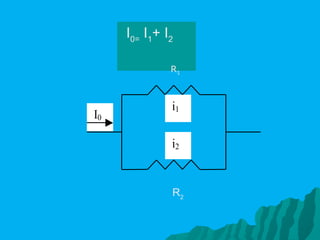

   I 0=  I 1 + I 2   R 2   R 1

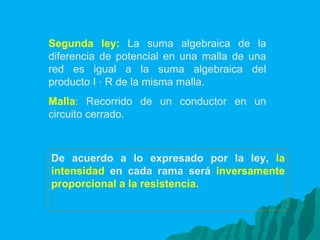

Segunda ley:   La suma algebraica de la diferencia de potencial en una malla de una red es igual a la suma algebraica del producto I · R de la misma malla. Malla :  Recorrido de un conductor en un circuito cerrado. De acuerdo a lo expresado por la ley,  la intensidad   en cada rama será  inversamente proporcional a la resistencia.

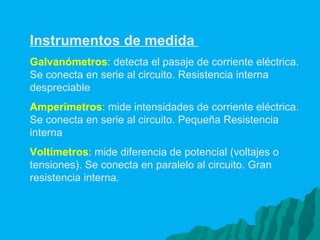

Instrumentos de medida  Galvanómetros : detecta el pasaje de corriente eléctrica. Se conecta en serie al circuito. Resistencia interna despreciable Amperímetros :  mide intensidades de corriente eléctrica. Se conecta en serie al circuito. Pequeña Resistencia interna  Voltímetros : mide diferencia de potencial (voltajes o tensiones). Se conecta en paralelo al circuito. Gran resistencia interna.

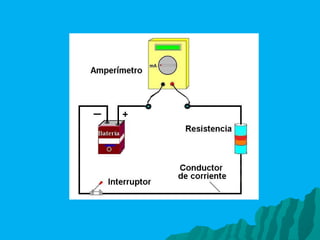

Figura 1.-  Conexión de un amperímetro en un circuito

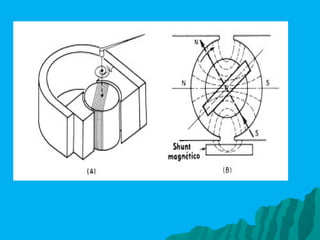

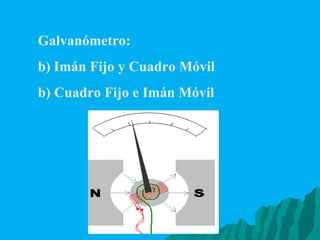

Galvanómetro: Imán Fijo y Cuadro Móvil b) Cuadro Fijo e Imán Móvil

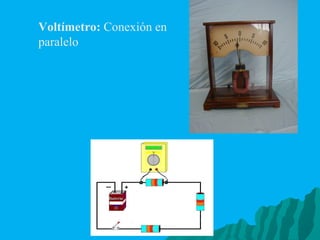

Voltímetro:  Conexión en paralelo

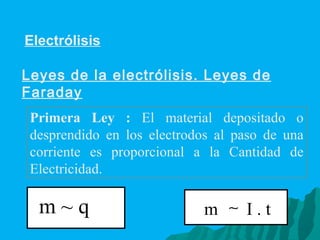

Electrólisis Leyes de la electrólisis. Leyes de Faraday Primera Ley :  El material depositado o desprendido en los electrodos al paso de una corriente es proporcional a la Cantidad de Electricidad. m   I . t

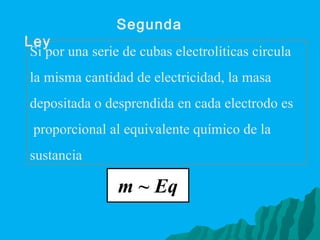

Segunda Ley  Si por una serie de cubas electrolíticas circula  la misma cantidad de electricidad, la masa  depositada o desprendida en cada electrodo es proporcional al equivalente químico de la  sustancia

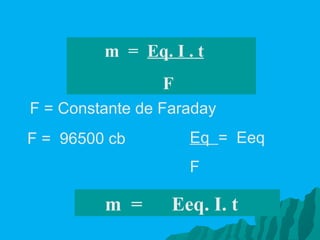

m  =  Eq. I . t F F =  96500 cb   F = Constante de Faraday Eq  =  Eeq F m  =  Eeq. I. t

electricidad seba

  • 1.
    CURSO DE BIOFÍSICA  Tema: Electricidad y Acción Biológica de la Corriente Eléctrica
  • 2.
    Objetivos: -Conocer lasnociones básicas del concepto de electricidad. -Incorporar el manejo de unidades específicas del tema. -Resolver problemas de aplicación. -Relacionar los conocimientos adquiridos con la importancia a nivel biológico.
  • 3.
    Contenidos: -Definiciones.Generalidades. -Cantidad de electricidad. Ley de Coulomb. -Campo eléctrico. Líneas de fuerza. -Trabajo eléctrico. Potencial eléctrico. -Capacidad. Condensadores o capacitores. Capacidad de un condensador. -Intensidad de corriente. Potencia eléctrica. -Resistencia. 1° y 2° ley de Ohm. -Ley de Joule. -Circuitos. Circuitos en serie y en paralelo. -Leyes de Kirchoff. -Instrumentos de medida. -Pilas. -Electrólisis. Leyes de Faraday. -Ejercicios de aplicación. -Acción biológica de la corriente eléctrica. -Acción excitante de la corriente continua. -Ley de Du Bois-Reymond. - Corrientes alternas.
  • 4.
    Definiciones Electrostática: Estudio de cargas eléctricas en reposo. Electrodinámica: Estudio de las cargas eléctricas en movimiento.
  • 5.
    Por frotamiento ciertoscuerpos son capaces de ceder o ganar electrones y de esa forma se cargan electrostaticamente + + + + + + - - - - - ++ ++ - - - - Las Cargas se igualan
  • 6.
    Este pasaje decargas en realidad consiste en pasaje de Electrones del cuerpo de mas carga al de menos y Se denomina Corriente eléctrica En el caso de los cuerpos cargados Positivamente este pasaje se realiza del de menor Carga positiva hacia el de mayor , en el caso de cuerpos cargados negativamente, el pasaje es del de mayor al de menor carga
  • 7.
    Las fuerzas observadasentre protones y electrones conducen al enunciado "CARGAS DE LA MISMA ESPECIE SE REPELEN Y CARGAS DE DISTINTA CLASE SE ATRAEN"
  • 8.
    Conductores : Cuerpos que conducen la Corriente Eléctrica Aisladores o Dieléctricos : Cuerpos que no permiten el Pasaje de la Corriente Eléctrica
  • 9.
    Conductores: Conductoresde primer grado : son los conductores metálicos, en cuyo interior hay cargas libres que se mueven por la fuerza ejercida sobre ellas por un campo eléctrico. Las cargas libres son electrones libres. No existe transporte de masa.
  • 10.
    e - e-. Forma de conducción de la corriente en un Conductor de Primer Grado
  • 11.
    Conductores de segundogrado : son los electrolitos, cuyas cargas libres son iones (  ) o (-), muy importantes biológicamente, constituidos por soluciones de distinta concentración de ácidos, hidróxidos, sales. Las cargas libres de ambos signos se mueven en el sentido contrario.
  • 12.
    Forma de conducciónde la corriente en un Conductor de Segundo Grado SO 4 Cu SO 4 -- + Cu ++
  • 13.
    Coulomb encontróque “la fuerza de atracción o repulsión entre dos cargas puntuales (cuerpos cargados cuyas dimensiones son despreciables comparadas con la distancia d que la separa), es inversamente proporcional al cuadrado de la distancia. La fuerza también depende de la cantidad de carga de cada cuerpo”.   Ley de Coulomb
  • 14.
    Donde: F= fuerza; d = distancia; q 1 y q 2 = cargas y k= constante( Dieléctrica del Medio).
  • 15.
    Campo eléctrico  Se dice que existe un campo eléctrico en un punto, si sobre un cuerpo cargado colocado en dicho punto se ejerce una fuerza de origen eléctrico.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
    Unidades derivadas mV(milivolt) = 10 –3 volt  V (microvolt) = 10 –6 volt KV (kilovolt) = 10 3 volt MV (megavolt) = 10 6 volt
  • 21.
    Capacidad : Intensidad de Corriente
  • 22.
    Resistencia  Primera ley de Ohm   Cuando una corriente eléctrica circula por un conductor metálico, la relación entre la diferencia de potencial (V) y la intensidad (I) es igual a una constante, denominada resistencia (R).
  • 23.
  • 24.
    Segunda ley deOhm Si tomamos un conductor (alambre de cobre) rectilíneo de sección constante, se comprueba que la resistencia es directamente proporcional a la longitud L. e inversamente proporcional a la Sección S  = resistividad =  . cm. K = conductividad =  –1 .cm –1
  • 25.
  • 26.
    Circuitos 1) Un generador : pila, batería, acumulador, en los cuales se establece entre los bornes una diferencia de potencial y entrega de energía a las cargas que circulan. 2) Un receptor : lámpara, resistencia de plancha, estufa, motor que recibe dicha energía y la utiliza. 3) Conductor : que conecta a ambos (cables). 4) Instrumentos de medida y control : amperímetro (mide intensidad de corriente), voltímetro (mide la diferencia de potencial).
  • 27.
    Circuitos en serieLa Resistencia total o equivalente es: R = R 1  R 2  R 3 +………   R1 R2 R3 V
  • 28.
                     Circuitos en paralelo   La diferencia de potencial (d.d.p.) entre los extremos de cada resistencia es la misma.  1 / R = 1 / R 1 + 1 / R 2 + 1 / R 3 +……. En consecuencia, R total es igual a la inversa de 1/R.   R 1 R 2
  • 29.
    Código de coloresde las resistencias / resistores Las resistencias son fabricadas en una gran variedad  de formas y tamaños.En las más grandes, el valor de la resistencia se imprime directamente en el cuerpo de la misma, pero en las más pequeñas no es posible. Para poder obtener con facilidad el valor de la resistencia / resistor se utiliza el código de colores Sobre estas resistencias se pintan unas bandas de colores. Cada color representa un número que se utiliza para obtener el valor final de la resistencia. Las dos primeras bandas indican las dos primeras cifras del valor del resistor, la tercera banda indica cuantos ceros hay que aumentarle al valor anterior para obtener el valor final de la resistencia. La cuarta banda nos indica  la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad
  • 30.
  • 31.
    Ejemplo: Si un resistor tiene las siguiente bandas de colores: rojo amarillo verde oro 2 4 5 +/- 5 % La resistencia tiene un valor de 2400000 Ohmios +/- 5 % El valor máximo de esta resistencia es: 2520000 Ω El valor mínimo de esta resistencia es: 2280000 Ω La resistencia puede tener cualquier valor entre el máximo y mínimo calculados
  • 32.
    Leyes de Kirchoff:Dichas leyes se refieren a la forma en que la corriente circula cuando el conductor presenta un nudo . Nudo : punto de la red en el cual se unen o salen varios conductores.   Primera ley : La suma algebraica de las intensidades de las corrientes que se dirigen a cualquier nudo de la red es igual a cero.
  • 33.
      I0= I 1 + I 2 R 2 R 1
  • 34.
    Segunda ley: La suma algebraica de la diferencia de potencial en una malla de una red es igual a la suma algebraica del producto I · R de la misma malla. Malla : Recorrido de un conductor en un circuito cerrado. De acuerdo a lo expresado por la ley, la intensidad en cada rama será inversamente proporcional a la resistencia.
  • 35.
    Instrumentos de medida Galvanómetros : detecta el pasaje de corriente eléctrica. Se conecta en serie al circuito. Resistencia interna despreciable Amperímetros : mide intensidades de corriente eléctrica. Se conecta en serie al circuito. Pequeña Resistencia interna  Voltímetros : mide diferencia de potencial (voltajes o tensiones). Se conecta en paralelo al circuito. Gran resistencia interna.
  • 36.
    Figura 1.- Conexión de un amperímetro en un circuito
  • 37.
  • 38.
    Galvanómetro: Imán Fijoy Cuadro Móvil b) Cuadro Fijo e Imán Móvil
  • 39.
  • 40.
  • 41.
    Electrólisis Leyes dela electrólisis. Leyes de Faraday Primera Ley : El material depositado o desprendido en los electrodos al paso de una corriente es proporcional a la Cantidad de Electricidad. m  I . t
  • 42.
    Segunda Ley Si por una serie de cubas electrolíticas circula la misma cantidad de electricidad, la masa depositada o desprendida en cada electrodo es proporcional al equivalente químico de la sustancia
  • 43.
    m = Eq. I . t F F = 96500 cb F = Constante de Faraday Eq = Eeq F m = Eeq. I. t
