Este documento presenta información sobre tecnología eléctrica. Explica conceptos como la Ley de Ohm, circuitos en serie, paralelo y mixto. Los objetivos son familiarizar al estudiante con instrumentos de medición eléctrica y construir circuitos para estudiar la Ley de Ohm y sus aplicaciones. Se describen las leyes de Ohm, Coulomb y diferentes tipos de circuitos, concluyendo que los datos obtenidos comprobaron la Ley de Ohm.

1. TECNOLOGIA EN ELECTRICIDAD
MIGUEL ANGEL OJEDA
CODIGO:201513562
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA
FACULTAD DE ESTUDIOS A DISTANCIA
INFORMATICA

2. INTRODUCCION
OBJETIVOS GENERALES
OBJETIVOS ESPESIFICOS
LEY DE OHM
CIRCUITO EN SERIE
CIRCUITO EN PARALELO
CIRCUITO EN PARALELO
CIRCUITO EN MIXTO
LEY DE COULOMB
CONCLUCIONES
BIBLIOGRAFIA

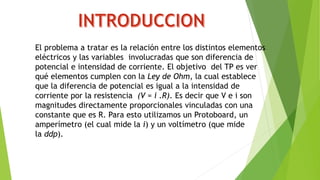

3. El problema a tratar es la relación entre los distintos elementos
eléctricos y las variables involucradas que son diferencia de
potencial e intensidad de corriente. El objetivo del TP es ver
qué elementos cumplen con la Ley de Ohm, la cual establece
que la diferencia de potencial es igual a la intensidad de
corriente por la resistencia (V = i .R). Es decir que V e i son
magnitudes directamente proporcionales vinculadas con una
constante que es R. Para esto utilizamos un Protoboard, un
amperímetro (el cual mide la i) y un voltímetro (que mide
la ddp).

4. 1. Familiarizar al estudiante con el uso de los instrumentos
de mediciones eléctricas.
2. Construir circuitos eléctricos de corriente continua
3. Estudiar la Ley de Ohm y sus aplicaciones a circuitos
resistivos

5. 1. Expresar correctamente el valor de resistencias eléctricas usando el
código de colores.
2. Medir resistencias, diferencias de potencial y corrientes en circuitos
eléctricos simples, usando el multímetro.
3 Determinar la resistencia equivalente de un circuito en paralelo.
4. Determinar la resistencia equivalente de un circuito en serie
5. Comprobar la Ley de Ohm en circuitos resistivos simples, con un
margen no mayor al 5%.6. Calcular la incertidumbre de la resistencia
equivalente de los circuitos en serie y en paralelo

6. La Ley de Ohm, postulada por el físico y matemático alemán Georg Simón Ohm,
es una de las leyes fundamentales de la electrodinámica, estrechamente
vinculada a los valores de las unidades básicas presentes en cualquier circuito
eléctrico como son:
Tensión o voltaje "E", en volt (V).
intensidad de la corriente " I ", en ampere (A).
La resistencia R en ohm es la carga o consumidor conectado al circuito

7. Los circuitos en serie son aquellos circuitos donde la energía eléctrica
solamente dispone de un camino, lo cual hace que no interesen demasiado
lo que se encuentra en el medio y los elementos que la componen no
pueden ser independientes.
O sea aquí solamente existe un único camino desde la fuente de corriente
hasta el final del circuito (que es la misma fuente). Este mecanismo hace
que la energía fluya por todo lo largo del circuito creado de manera tal que
no hay ni independencia ni distinción en los diferentes lugares de este.

8. El circuito eléctrico en paralelo es una conexión donde los puertos de
entrada de todos los dispositivos
(generadores, resistencias, condensadores, etc.) conectados coincidan
entre sí, lo mismo que sus terminales de salida.

9. Un circuito mixto como lo muestra la imagen es una combinación de varios
elementos conectados tanto en paralelo como en serie, estos pueden colocarse de
la manera que sea siempre y cuando se utilicen los dos diferentes sistemas de
elementos, tanto paralelo como en serie.

10. La Ley de Coulomb, que establece cómo es la fuerza entre dos cargas eléctricas puntuales, constituye el
punto de partida de la Electrostática como ciencia cuantitativa.
Fue descubierta por Priestley en 1766, y redescubierta por Cavendish pocos años después, pero fue Coulomb
en 1785 quien la sometió a ensayos experimentales directos.
La Ley de Coulomb dice que "la fuerza electrostática entre dos cargas puntuales es proporcional al producto
de las cargas e inversamente proporcional al cuadrado de la distancia que las separa, y tiene la dirección de
la línea que las une. La fuerza es de repulsión si las cargas son de igual signo, y de atracción si son de signo
contrario".
a) cuando hablamos de la fuerza entre cargas eléctricas estamos siempre suponiendo que éstas se
encuentran en reposo (de ahí la denominación de Electrostática);
Nótese que la fuerza eléctrica es una cantidad vectorial, posee magnitud, dirección y sentido.
b) las fuerzas electrostáticas cumplen la tercera ley de Newton (ley de acción y reacción); es decir, las
fuerzas que dos cargas eléctricas puntuales ejercen entre sí son iguales en módulo y dirección, pero
de sentido contrario:
Fq1 → q2 = −Fq2 → q1 ;

11. Para la pasada experiencia se pudo concluir que la corriente
fluye por un circuito donde la cantidad de corriente que fluye
por el mismo es directamente proporcional a la fuerza
aplicada. Esto puede ser visto en los datos obtenidos en la
primera parte del experimento donde a medida que
aumentaba el voltaje también aumentaba la corriente. Sin
embargo podemos decir que la cantidad de corriente es
inversamente proporcional a la resistencia, también observado
en los datos de la segunda parte.
Por lo tanto se puede concluir que aunque los porcientos de
error no fueron los esperados, los datos obtenidos nos
ayudaron a determinar y comprobar la Ley de Ohm en un
circuito.
