Electronica básica audio
Este documento proporciona información sobre componentes electrónicos comunes utilizados en audio, incluyendo resistencias, condensadores, transformadores, inductancias, diodos, fuentes de alimentación, transistores y altavoces. Explica sus funciones, simbolos, conexiones y aplicaciones típicas en circuitos de audio.
Más contenido relacionado
Electronica básica audio
- 1.
- 2. Componentes electrónicos comunesen audio
- 3.
- 4. Resistencias Fijas! Código decolores Color de la banda 1°cifra 2°cifra Multiplicador Toleran cia Coeficiente de temperatura Negro 0 0 1 - - Marrón 1 1 10 ±1% 100ppm/°C Rojo 2 2 100 ±2% 50ppm/°C Naranja 3 3 1000 - 15ppm/°C Amarillo 4 4 10000 ±4% 25ppm/°C Verde 5 5 100000 ±0,5% 20ppm/°C Azul 6 6 1000000 ±0,25% 10ppm/°C Morado 7 7 10000000 ±0,1% 5ppm/°C Gris 8 8 100000000 ±0.05% 1ppm/°C Blanco 9 9 1000000000 - - Dorado - - 0,1 ±5% - Plateado - - 0,01 ±10% - Ninguno - - - ±20% -
- 5. 3 dígitos ! 3 91 = 390 ohm 2 7 0 = 27 ohm 2 3 3 = 23000 ohm or 23K ohm 4 dígitos ! 2 3 5 3 = 235K ohm B=.1% C=.25% D=.5% F=1% G=2% J=5% K=10% M=20% Resistencias Fijas SMD

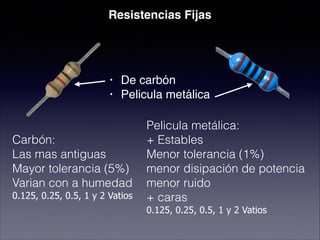

- 6. • De carbón! •Pelicula metálica Resistencias Fijas Carbón: Las mas antiguas Mayor tolerancia (5%) Varian con a humedad 0.125, 0.25, 0.5, 1 y 2 Vatios Pelicula metálica: + Estables Menor tolerancia (1%) menor disipación de potencia menor ruido + caras 0.125, 0.25, 0.5, 1 y 2 Vatios
- 7.
- 8. La corriente máximaen una resistencia viene condicionada por la máxima potencia que pueda disipar su cuerpo Ley de Ohm
- 9.
- 10.
- 11.
- 12.
- 13. Resistencias Variables (AkaPotenciometros) Conexión control de volumen Conexión resistencia variable
- 14. Resistencias Variables (AkaPotenciometros) Conexión control de volumen Conexión resistencia variable Nunca deja abierto el circuito
- 15.
- 16.
- 17. Dielectrico PlacasLa capacidad varia porel tamaño de las placas y el dielectrico Condensadores
- 18. Dielectrico PlacasLa capacidad varia porel tamaño de las placas y el dielectrico Condensadores
- 19. Dielectrico PlacasLa capacidad varia porel tamaño de las placas y el dielectrico Condensadores
- 20. Condensadores + Los electroliticos tienenpolaridad Capacidad Polaridad Voltaje max
- 21. Condensadores La capacidad demide en Faradios (F) Pero es una magnitud enorme así que las medidas habituales son: 1uF = 0.000001F 1nF = 0.000000001F 1pF = 0.000000000001F
- 22. Condensadores La capacidad demide en Faradios (F) Pero es una magnitud enorme así que las medidas habituales son: 1uF = 0.000001F 1nF = 0.000000001F 1pF = 0.000000000001F // 1.000.000uF = 1F // 1000nF = 1uF // 1000pF = 1nF
- 23. Condensadores Electroliticos:! • Tienen polaridad(algunos no) • Son de gran capacidad y pequeño tamaño (100uF a miles de uF) • Tienen una vida limitada especialmente a alta temperatura (Se venden de 85º y 105º). • Son la principal fuente de problemas en el envejecimiento de los equipos. Película: Metalizados: Polipropileno Metalizado (MKP)* Polietileno Metalizado (MKT) Poliestireno Metalizado (MKS) ! De película: Papel en aceite (Estaño) Teflón. etc…….. ! • Mejores para el paso de señal • Más duraderos. • Menor capacidad.
- 24. Condensadores Cerámicos: • Malos parael paso de señal de audio. • Pequeño valor. • Muy económicos. • Son los más extendidos en SMD
- 25. Condensadores Este es elmás raro
- 26.
- 27. Transformadores Trabajan en alterna Sedebe a que un transformador funciona según el principio de la inducción electromagnética, que requiere una fuente de tensión que cambie con el tiempo (fuente alterna). Así, desde una fuente de corriente continua es unidireccional, el transformador no puede trabajar.
- 28.
- 29. Transformadores toroidal E Core Micro/lineaDigital Transformadores Alimentación

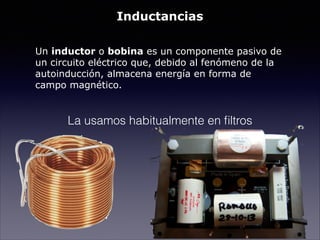

- 30. Inductancias ! Un inductor obobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético. La usamos habitualmente en filtros
- 31. Diodos Un diodo constade dos regiones: ! ! Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido! ! • Por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña. ! ! • Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua
- 32. Diodos Diodo Zener! Si aun zener se le aplica una corriente eléctrica del ánodo al cátodo (polarización directa) toma las características de un diodo rectificador básico (Funciona como un diodo normal). ! Pero si se le suministra corriente eléctrica de cátodo a ánodo (polarización inversa), el diodo solo dejara pasar una tensión constante.! ! Para funcionar como regulador de tensión tiene que ser polarizado al revés. Se venden por su valor en polarización inversa

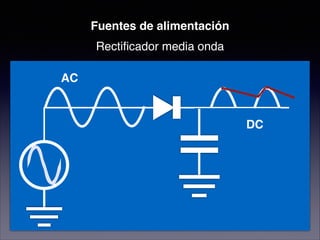

- 33. Fuentes de alimentación Rectificadormedia onda AC DC
- 34. Fuentes de alimentación Rectificadormedia onda AC DC
- 35. Fuentes de alimentación Rectificadormedia onda AC DC
- 36.
- 37. Salida medio ciclopositivo Salida medio ciclo negativo Salida combinada Fuentes de alimentación
- 38.
- 39.
- 40. RC f = 1/(2x Pi x R x C) Hz ! C en Faradios, R en Ohms Pasa bajos Pasa altos

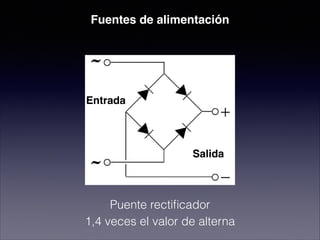

- 41. Fuentes de alimentación Puenterectificador 1,4 veces el valor de alterna Entrada Salida

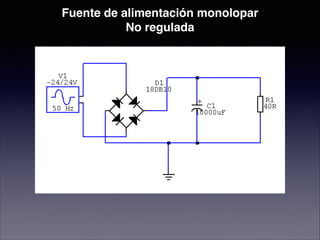

- 42. Fuente de alimentaciónmonolopar! No regulada
- 43. Fuente de alimentaciónmonolopar! Regulada
- 44. Fuente de alimentaciónmonolopar! Regulada
- 45. Fuente de alimentaciónbipolar! Regulada
- 46. Fuente de alimentaciónbipolar! Regulada
- 47. Fuente de alimentaciónamplificador
- 48. Transistores • Hay dosgrupos importantes, los Bipolares y los de efecto de campo (Jfet, Mosfet)
- 49. Transistores B= Base C= Colector E=Emisor G= Puerta (Gate) D= Drenador (Drain) S= Fuente (Source) NPN
- 50. Transistores NPN preferiblemente para fuentespositivas PNP preferiblemente para fuentes negativas
- 51.
- 52.
- 53.
- 54.
- 55.
- 56. Amplificadores La clase quemas se usaba en directo era la clase AB, que si bien no era tan eficiente como la B, su “distorsión de cruce” era menor
- 57. Amplificadores C Triangular wave generator Switchingcontroller and output stage Low-pass filter Input Clase D Controlador de conmutación Y etapa de salida Filtro pasabajos Generador onda triangular Entrada
- 58.
- 59. Amplificadores Hoy en díala clase D y sus variantes son los amplificadores mas usados en directo, ya que aúnan la eficiencia (90%) y el bajo peso cuando se combinan con fuentes conmutadas. Han desplazado casi completamente a la clase AB
- 60.
- 61.
- 62.
- 63. Altavoces Araña Bobina Guardapolvo Cono Suspensión Chasis Imán Placa sup. PlacaInf. Partes de un altavoz Terminales

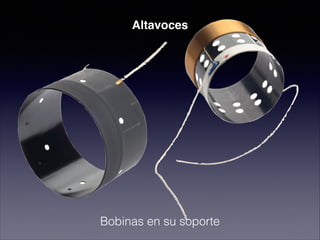

- 64. Altavoces Bobinas en susoporte

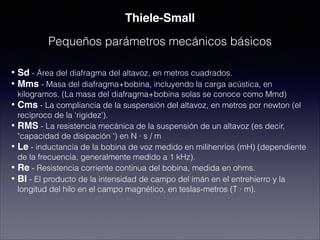

- 65. • Sd -Área del diafragma del altavoz, en metros cuadrados. • Mms - Masa del diafragma+bobina, incluyendo la carga acústica, en kilogramos. (La masa del diafragma+bobina solas se conoce como Mmd) • Cms - La compliancia de la suspensión del altavoz, en metros por newton (el recíproco de la ‘rigidez'). • RMS - La resistencia mecánica de la suspensión de un altavoz (es decir, "capacidad de disipación ') en N · s / m • Le - inductancia de la bobina de voz medido en milihenrios (mH) (dependiente de la frecuencia, generalmente medido a 1 kHz). • Re - Resistencia corriente continua del bobina, medida en ohms. • Bl - El producto de la intensidad de campo del imán en el entrehierro y la longitud del hilo en el campo magnético, en teslas-metros (T · m). Thiele-Small Pequeños parámetros mecánicos básicos
- 66. • Fs -Frecuencia de resonancia del altavoz • Qes - Q eléctrica del altavoz a Fs • Qms - Q mecánico del altavoz a Fs • Qts - Q total del altavoz a Fs • Vas - Equivalente Volumen de compliancia, es decir, el volumen de aire que, cuando se actúa como un pistón de área Sd, tiene el mismo compliancia como la suspensión del altavoz. El valor es metros cúbicos. Para obtener Vas en litros, se multiplica por 1.000. Thiele-Small Pequeños parámetros mecánicos
- 67. Thiele-Small Grandes parámetros mecánicos Estosparámetros son útiles para predecir la salida aproximada de un altavoz en niveles de entrada altos. ! • Xmax - pico lineal máxima (o, a veces pico-a-pico) excursión (en mm) del cono. • Xmech - Excursión física máxima del altavoz antes del daño físico. Con una entrada suficientemente grande, la excursión puede causar daños en la bobina u otra parte móvil del altavoz. • Pe - Capacidad de potencia del altavoz, en vatios. • Vd - Volumen de desplazamiento máximo, calculado por Vd = Sd · Xmax
- 68. Divisores Bessel : +menor retardode grupo (Fase lineal). -Peor suma en el punto de cruce (Hay perdida) (Se deben solapar los cortes) (Q:0,58) Linkwitz-Riley! +Respuesta en frecuencia plana en el punto de cruce +Basado en el Butterworth (2 en cascada) (<2º orden). +Mejor respuesta impulsiva. -Solo ordenes pares (2, 4, 6) -Mucho retardo de grupo (Q:0,49) Butterworth! +Respuesta más plana hasta el pronto de cruce. -Suma de +3dB en el punto de cruce (Eléctrico) (Q:0,707)
- 69.
- 70. Filtros Pasivos 1º Orden 6dBoct R 2.pi.f L= C= 1 2.pi.f.R
- 71.
- 72.
