1. Electronica Digital Cristina Folgado Galache

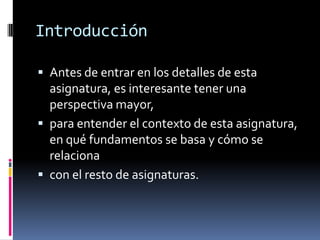

2. Introducción Antes de entrar en los detalles de esta asignatura, es interesante tener una perspectiva mayor, para entender el contexto de esta asignatura, en qué fundamentos se basa y cómo se relaciona con el resto de asignaturas.

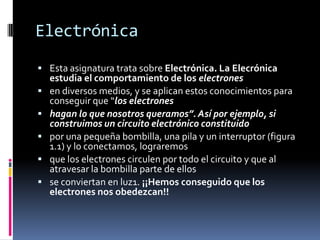

3. Electrónica Esta asignatura trata sobre Electrónica. La Elecrónica estudia el comportamiento de los electrones en diversos medios, y se aplican estos conocimientos para conseguir que “los electrones hagan lo que nosotros queramos”. Así por ejemplo, si construimos un circuito electrónico constituido por una pequeña bombilla, una pila y un interruptor (figura 1.1) y lo conectamos, lograremos que los electrones circulen por todo el circuito y que al atravesar la bombilla parte de ellos se conviertan en luz1. ¡¡Hemos conseguido que los electrones nos obedezcan!!

4. Electrónica II conductores (cables) que unen todos los componentes del circuito, de la misma manera que hay tuberías de agua que recorren nuestras casas, uniendo diferentes elementos: grifos, llaves de paso, el contador del agua

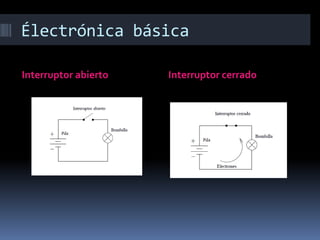

5. Électrónica básica Interruptor abierto Interruptor cerrado

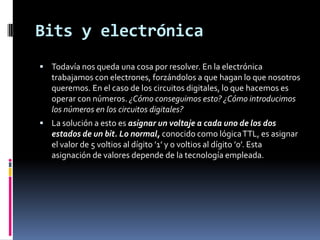

6. Bits y electrónica Todavía nos queda una cosa por resolver. En la electrónica trabajamos con electrones, forzándolos a que hagan lo que nosotros queremos. En el caso de los circuitos digitales, lo que hacemos es operar con números. ¿Cómo conseguimos esto? ¿Cómo introducimos los números en los circuitos digitales? La solución a esto es asignar un voltaje a cada uno de los dos estados de un bit. Lo normal, conocido como lógica TTL, es asignar el valor de 5 voltios al dígito ’1’ y 0 voltios al dígito ’0’. Esta asignación de valores depende de la tecnología empleada.

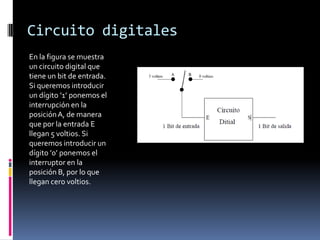

7. Circuito digitales En la figura se muestra un circuito digital que tiene un bit de entrada. Si queremos introducir un dígito ’1’ ponemos el interrupción en la posición A, de manera que por la entrada E llegan 5 voltios. Si queremos introducir un dígito ’0’ ponemos el interruptor en la posición B, por lo que llegan cero voltios.

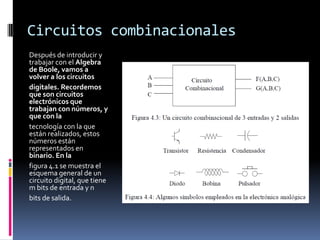

8. Circuitos combinacionales Después de introducir y trabajar con el Algebra de Boole, vamos a volver a los circuitos digitales. Recordemos que son circuitos electrónicos que trabajan con números, y que con la tecnología con la que están realizados, estos números están representados en binario. En la figura 4.1 se muestra el esquema general de un circuito digital, que tiene m bits de entrada y n bits de salida.
