El documento describe diferentes tipos de perfiles estructurales de acero, sus especificaciones y aplicaciones. Explica que los perfiles L se usan como elementos de tensión en armaduras y torres, los perfiles en C como vigas, los perfiles de patinancho W en flexión pura, y los perfiles huecos HSS en estructuras de máquinas sujetas a cargas de flexión y torsión. También menciona brevemente los perfiles estándar de aluminio y sus usos.

1. 1
ENLACES
http://www.youtube.com/watch?v=6-wH8VpgIIc (Perfiles Comerciales
Cuautitlán ( PECCSA)
http://www.youtube.com/watch?v=tP89_CA4hWg&feature=related (tipos
de perfiles)
http://www.youtube.com/watch?v=Px9Y9TuXFr0 (X Mena Estructuras –
Steel)
http://www.youtube.com/watch?v=MIFOGmhjmYI&feature=related (LA
TOUR EIFFEL)
PERFILES ESTRUCTURALES, TIPO, ESPECIFICACIONES Y
APLICACIONES
DISEÑO ESTRUCTURAL.- Es un arreglo de elementos de tal manera que las cargas
puedan ser soportadas en forma segura, pero deben de cumplir 3 objetivos esenciales.
I. La estructura debe ser funcional y estática (bella).
II. Deben seleccionarse elementos estructurales para soportar cargas a través de su vida
útil.
III. Debe ser económica.
PERFIL ROLADO = PERFIL LAMINADO
CARACTERISTICAS FUNDAMENTALES DEL ACERO
I. Punto de fluencia.
II. Grado de soldabilidad.
III. Resistencia a la corrosión.
HERRAMIENTAS USADAS EN EL DISEÑO

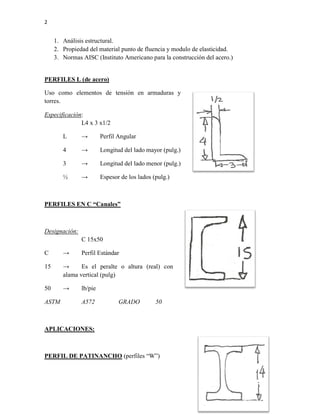

2. 2
1. Análisis estructural.
2. Propiedad del material punto de fluencia y modulo de elasticidad.
3. Normas AISC (Instituto Americano para la construcción del acero.)
PERFILES L (de acero)
Uso como elementos de tensión en armaduras y
torres.
Especificación:
L4 x 3 x1/2
L → Perfil Angular
4 → Longitud del lado mayor (pulg.)
3 → Longitud del lado menor (pulg.)
½ → Espesor de los lados (pulg.)
PERFILES EN C “Canales”
Designación:
C 15x50
C → Perfil Estándar
15 → Es el peralte o altura (real) con
alama vertical (pulg)
50 → lb/pie
ASTM A572 GRADO 50
APLICACIONES:
PERFIL DE PATINANCHO (perfiles “W”)

3. 3
Designación:
W 14x43
W → indica el perfil “W”
14 → Peralte nominal en pulgadas (pulg.)
43 → lb/pie
En el nuestro caso el peralte real es 13.66.
ASMT A992 A572 GRADO 50 o A36
APLICACIONES:
Uso en flexión pura, sin torcimiento porqué son bastante flexibles a la torsión.
LIGA ESTADOUNIDENSES ESTÁNDAR (perfil S) DE ACERO
Designación:
S 10 x 35
S → indica el perfil “S”
10 → Peralte nominal generalmente
igual al real
▼Se prefiere el perfil “W” que el “S” porqué sus
propiedades “son mejores”
▬ De hollow structural / shape
PERFILES ESTRUCTURALES HUECAS (HSS, cuadradas, rectangulares.)
“ACERO”

4. 4
Designación:
6 x 4 x 1/2
6 → lado mayor en pulgadas
4 → Ancho del lado menor, en pulgadas
1/2 → espero de la pared, en pulgadas
APLICACIONES
Un tubo laminar, cuadradas, rectangulares, son muy
útiles en la estructura de maquinas. Trabajan bien a
cargos de flexión y torsión. Se puede soldar. El tubo
cuadrado es eficiente para columnas.
▼ Eficiente como vigas.
▼Uso en conducción de H2O y aplicaciones
estructurales.
VIGAS: ESTÁNDAR DE ALUMINIO
Designación:
C 4 x 1.738 o I8 x 6.181
CoI → Indica la forma básica del perfil
4o8 → Indica el peralte del perfil
1.738 o 6.181 → lb/pie

5. 5
Canales asociación del aluminio “C” Viga I asociación del aluminio
http://sketchup.google.com/3dwarehouse/details?mid=f5f507dc12c6db95f5b7
bf3e805f5e1
http://es.wikipedia.org/wiki/Material_refractario
Un material refractario es aquel capaz de resistir las condiciones del medio en el que está
inmerso sin alteraciones importantes en sus propiedades físico-químicas, durante un
período económicamente rentable. Las condiciones del medio no incluyen únicamente el

6. 6
efecto de la temperatura, sino también la resistencia al ataque por fundidos, al choque
térmico y, en general, todas aquellas solicitaciones a la que vaya a estar sometido el
material en servicio.
http://www.wordreference.com/definicion/refractario
refractario,ria
adj. FÍS. y QUÍM. [Material] que resiste el fuego o el calor sin cambiar de estado ni
descomponerse.

7. 7

8. 8
http://www.articulo.org/articulo/24340/que_es_la_oxidacion.html
Una manzana recién cortada se pone de color marrón, como también muchas veces una
defensa de la bicicleta se convierte en óxido y una moneda de cobre de repente se pone
verde. ¿Qué tienen todos estos eventos en común? Todos ellos son ejemplos de un proceso
al que se le llama oxidación.
La oxidación se define como la interacción entre las moléculas de oxígeno y todas las
sustancias diferentes que pueden ponerse en contacto, de metal en los tejidos vivos.
Técnicamente, sin embargo, con el descubrimiento de los electrones, la oxidación del vino
a definirse con mayor precisión como la pérdida de al menos un electrón cuando dos o
más sustancias interactúan entre si.
http://es.wikipedia.org/wiki/Galvanizado

9. 9
Galvanizado es el proceso electroquímico por el cual se puede cubrir un
metal con otro. Se denomina galvanización pues este proceso se desarrolló a
partir del trabajo de Luigi Galvani. quien descubrió en sus experimentos que si se
pone en contacto un metal con una pata cercenada a una rana, ésta se contrae como si
estuviese viva, luego descubrió que cada metal presentaba un grado diferente de reacción
en la pata de rana, por lo tanto cada metal tiene una carga eléctrica diferente, segun el tipo
de metal lo cual se debe a que se han descubierto metales con mucha carga electrica por el
magnetismo de la tierra.
Más tarde ordenó los metales según su carga y descubrió que puede recubrirse un metal con
otro, aprovechando esta cualidad (siempre depositando un metal de carga
mayor sobre otro de carga menor).
Utilidad:
La función del galvanizado es proteger la superficie del metal sobre el
cual se realiza el proceso. El galvanizado más común consiste en depositar
una capa de zinc (Zn) sobre hierro (Fe); ya que, al ser el zinc más
oxidable, menos noble, que el hierro y generar un óxido estable, protege
al hierro de la oxidación al exponerse al oxígeno del aire.
