El documento describe diferentes tipos de energías alternativas renovables como la solar, eólica, de las olas, geotérmica y del átomo. Explica brevemente cómo funcionan cada una de estas energías renovables, incluyendo ejemplos como la energía fotovoltaica y térmica solar, las turbinas eólicas, las mareomotrices y las pequeñas hidroeléctricas. También menciona otros tipos de energías renovables como el etanol y biodiesel producidos a partir de biomasa.

1. Energías alternativas

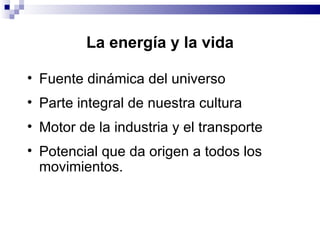

3. La energía y la vida Fuente din á mica del universo Parte integral de nuestra cultura Motor de la industria y el transporte Potencial que da origen a todos los movimientos.

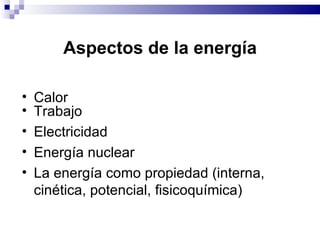

4. Aspectos de la energía Calor Trabajo Electricidad Energía nuclear La energía como propiedad (interna, cinética, potencial, fisicoquímica)

6. Millones de toneladas anuales de combustibles.

7. Consumo mundial de energía primaria - 2001

8. Consumo de electricidad por regiones - 2001

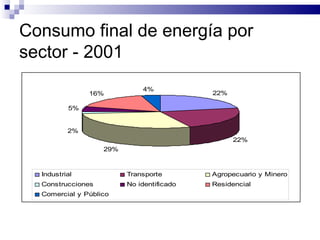

9. Consumo final de energía por sector - 2001

10. Relación reservas / producción de petróleo

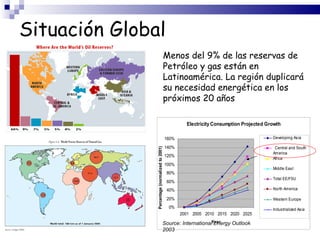

11. Situación Global Menos del 9% de las reservas de Petróleo y gas están en Latinoamérica. La región duplicará su necesidad energética en los próximos 20 años Source: International Energy Outlook 2003

12. 61,3 53,0 0 10 20 30 40 50 60 70 80 90 100 Gas natural G.L.P. Kerosene ACPM Crudo Carbón kg CO 2 /GJ EMISIONES DE CO 2 POR UNIDAD DE ENERGÍA 93,1 73,6 72,4 69,7

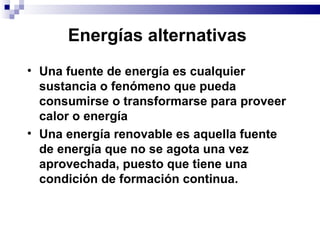

13. Energías alternativas Una fuente de energía es cualquier sustancia o fenómeno que pueda consumirse o transformarse para proveer calor o energía Una energía renovable es aquella fuente de energía que no se agota una vez aprovechada, puesto que tiene una condición de formación continua.

14. Energías alternativas La perspectiva del agotamiento y los problemas asociados al uso del petróleo (elevados precios y contaminación) han provocado que en las últimas dos décadas más naciones intensifiquen el uso de fuentes de energía no tradicionales

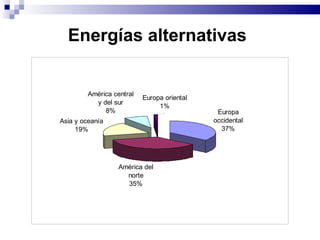

15. Energías alternativas

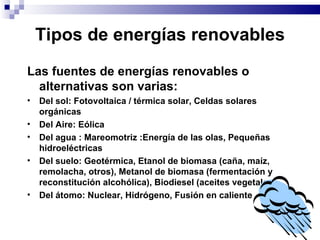

16. Tipos de energías renovables Las fuentes de energías renovables o alternativas son varias: Del sol: Fotovoltaica / térmica solar, Celdas solares orgánicas Del Aire: Eólica Del agua : Mareomotriz :Energía de las olas, Pequeñas hidroeléctricas Del suelo: Geotérmica, Etanol de biomasa (caña, maíz, remolacha, otros), Metanol de biomasa (fermentación y reconstitución alcohólica), Biodiesel (aceites vegetales) Del átomo: Nuclear, Hidrógeno, Fusión en caliente

17. Solar…

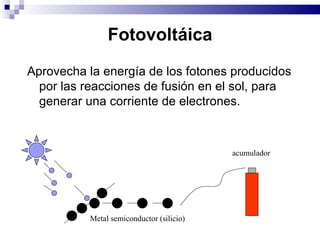

18. Fotovoltáica Aprovecha la energía de los fotones producidos por las reacciones de fusión en el sol, para generar una corriente de electrones. Metal semiconductor (silicio) acumulador

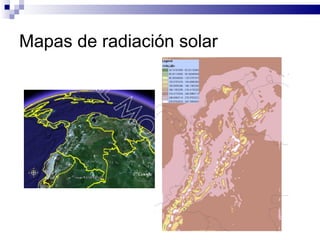

19. Mapas de radiación solar

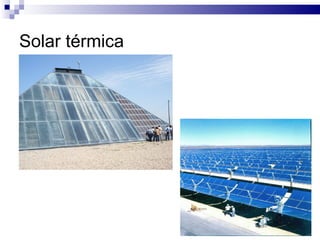

25. Solar térmica

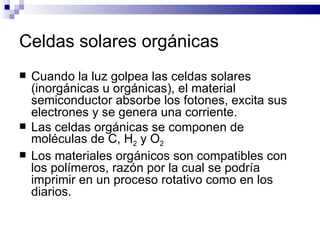

26. Celdas solares orgánicas Cuando la luz golpea las celdas solares (inorgánicas u orgánicas), el material semiconductor absorbe los fotones, excita sus electrones y se genera una corriente. Las celdas orgánicas se componen de moléculas de C, H 2 y O 2 Los materiales orgánicos son compatibles con los polímeros, razón por la cual se podría imprimir en un proceso rotativo como en los diarios.

27. Viento…

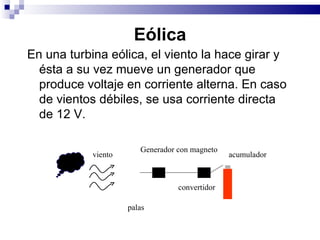

28. Eólica En una turbina eólica, el viento la hace girar y ésta a su vez mueve un generador que produce voltaje en corriente alterna. En caso de vientos débiles, se usa corriente directa de 12 V. acumulador convertidor Generador con magneto palas viento

32. Agua…

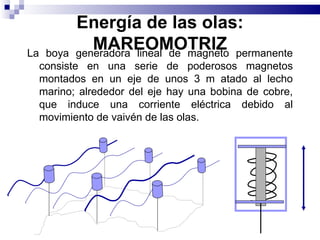

33. Energía de las olas: MAREOMOTRIZ La boya generadora lineal de magneto permanente consiste en una serie de poderosos magnetos montados en un eje de unos 3 m atado al lecho marino; alrededor del eje hay una bobina de cobre, que induce una corriente eléctrica debido al movimiento de vaivén de las olas.

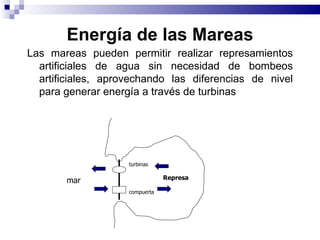

34. Energía de las Mareas Las mareas pueden permitir realizar represamientos artificiales de agua sin necesidad de bombeos artificiales, aprovechando las diferencias de nivel para generar energía a través de turbinas mar turbinas Represa compuerta

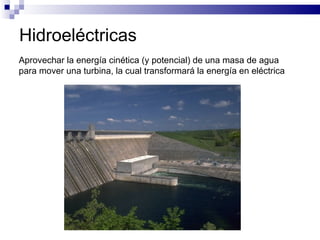

35. Hidroeléctricas Aprovechar la energía cinética (y potencial) de una masa de agua para mover una turbina, la cual transformará la energía en eléctrica

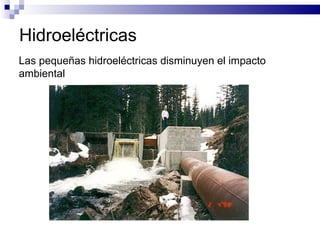

36. Hidroeléctricas Las pequeñas hidroeléctricas disminuyen el impacto ambiental

37. Suelo…

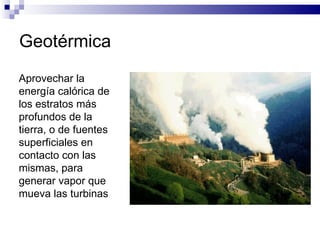

38. Geotérmica Aprovechar la energía calórica de los estratos más profundos de la tierra, o de fuentes superficiales en contacto con las mismas, para generar vapor que mueva las turbinas

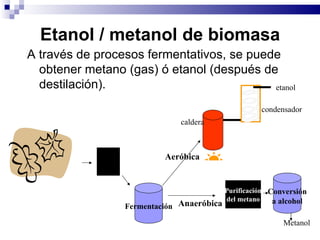

39. Etanol / metanol de biomasa A través de procesos fermentativos, se puede obtener metano (gas) ó etanol (después de destilación). molido Fermentación Aeróbica Anaeróbica etanol condensador caldera Purificación del metano Conversión a alcohol Metanol

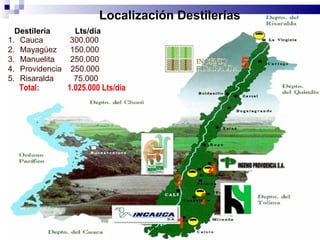

40. Cauca 300.000 Mayagüez 150.000 Manuelita 250.000 Providencia 250.000 Risaralda 75.000 5 Destilería Lts/día 3 1 2 4 Localización Destilerías Total: 1.025.000 Lts/día

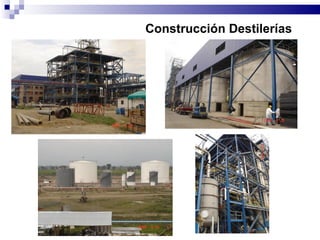

41. Construcción Destilerías

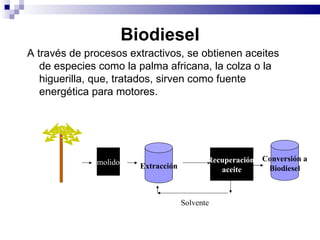

42. Biodiesel A través de procesos extractivos, se obtienen aceites de especies como la palma africana, la colza o la higuerilla, que, tratados, sirven como fuente energética para motores. molido Extracción Recuperación aceite Conversión a Biodiesel Solvente

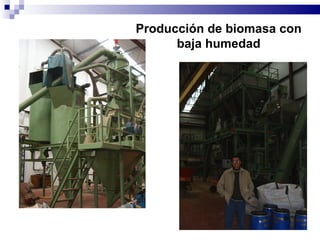

43. Producción de biomasa con baja humedad

44. Producción de biomasa con baja humedad

45. Del átomo…

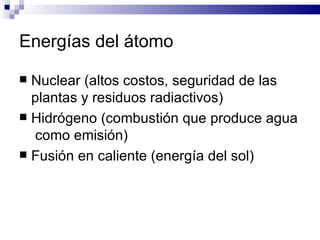

46. Energías del átomo Nuclear (altos costos, seguridad de las plantas y residuos radiactivos) Hidrógeno (combustión que produce agua como emisión) Fusión en caliente (energía del sol)

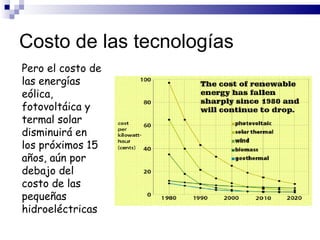

47. Costo de las tecnologías Pero el costo de las energías eólica, fotovoltáica y termal solar disminuirá en los próximos 15 años, aún por debajo del costo de las pequeñas hidroeléctricas
