1. Tipos de energías que
no dañan el ambiente
Instituto jose de escandon
Tipos de energía que no dañan el ambiente
Arleth michell quimiro guzmAN
2. ¿Qué SON?
Las fuentes alternativas de energía se crean a partir de fuentes que no consumen recursos
naturales y no dañan el medio ambiente. Son opciones alternativas a los combustibles
fósiles, energía nuclear y la energía hidroeléctrica a gran escala, las cuales son de fuentes
no renovables de energía y además tienen diversos efectos nocivos sobre el medio ambiente
Tipos de eenergia que extisten:
Eolica algas
Solar biomasa
Geotermica Oleage
3. Energia solar
¿Como funciona?
En principio la forma en la que se captura la luz del sol para convertirla en electricidad se hace a
través de paneles solares o fotovoltaicos. Estos paneles están formados por grupos de las llamadas
En principio la forma en la que se captura la luz del sol para convertirla en electricidad se hace a
través de paneles solares o fotovoltaicos. Estos paneles están formados por grupos de las llamadas
células o celdas solares que son las responsables de transformar la energía luminosa (fotones) en
energía eléctrica (electrones).
Estas células se conectan entre sí como un circuito en serie para así aumentar la tensión de salida de
la electricidad, o sea si será de 12 volts o 24. Al mismo tiempo varias redes de circuito paralelo se
conectan para aumentar la capacidad de producción eléctrica que podrá proporcionar el panel.
Estas células se conectan entre sí como un circuito en serie para así aumentar la tensión de salida de
la electricidad, o sea si será de 12 volts o 24. Al mismo tiempo varias redes de circuito paralelo se
conectan para aumentar la capacidad de producción eléctrica que podrá proporcionar el panel.
Como el tipo corriente eléctrica que proporcionan los paneles solares es corriente continua, muchas
veces se usa un inversor y/o convertidor de potencia para transformar la corriente continua en
corriente alterna, que es la que utilizamos habitualmente en nuestras casas, trabajos y comercios.
Como el tipo corriente eléctrica que proporcionan los paneles solares es corriente continua, muchas
veces se usa un inversor y/o convertidor de potencia para transformar la corriente continua en
corriente alterna, que es la que utilizamos habitualmente en nuestras casas, trabajos y comercios.

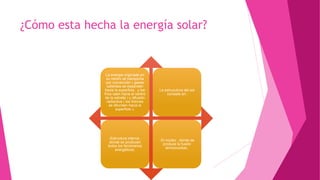

4. ¿Cómo esta hecha la energía solar?
La energia originada en
su centro se transporta
por convección ( gases
calientes se expanden
hacia la superficie , y los
frios caen hacia el centro
de la estrella ) y difusión
radiactiva ( los fotones
se difunden hacia la
superficie ).
La estrucutura del sol
consiste en:
-Estructura interna ,
donde se producen
todos los fenómenos
energéticos.
-El núcleo , donde se
produce la fusión
termonuclear.
5.

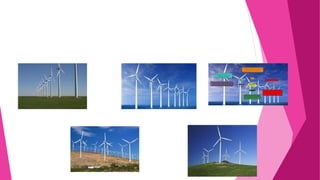

6. Eolica
¿Cómo funciona?
La energía del viento
está relacionada con el
movimiento de las masas
de aire que se desplazan
de áreas de alta presión
atmosférica hacia áreas
adyacentes de baja
presión, con velocidades
proporcionales al
gradiente de presión.
Los vientos se generan a
causa del calentamiento
no uniforme de la
superficie terrestre por
parte de la radiación
solar, entre el 1 y 2 % de
la energía proveniente
del sol se convierte en
viento. De día, las masas
de aire sobre los
océanos, los mares y los
lagos se mantienen frías
con relación a las áreas
vecinas situadas sobre
las masas continentales.
Los continentes
transfieren una mayor
cantidad de energía solar
al aire que se encuentra
sobre la tierra, haciendo
que el aire se caliente y
se expanda. Por este
motivo se vuelve más
liviano y se eleva. El aire
más frío y más pesado
que proviene de los
mares, océanos y
grandes lagos se pone en
movimiento para ocupar
el lugar dejado por el
aire caliente.
Para poder aprovechar
la energía eólica es
importante conocer las
variaciones diurnas y
nocturnas y
estacionales de los
vientos, la variación de
la velocidad del viento
con la altura sobre el
suelo, la entidad de las
ráfagas en espacios
de tiempo breves, y
valores máximos
ocurridos en series
históricas de datos con
una duración mínima
de 20 años. Es
también importante
conocer la velocidad
máxima del viento.
Para poder utilizar la
energía del viento, es
necesario que este
alcance una velocidad
mínima que depende
del aerogenerador que
se vaya a utilizar pero
que suele empezar
entre los 3 m/s (10
km/h) y los 4 m/s (14,4
km/h), velocidad
llamada "cut-in speed",
y que no supere los 25
m/s (90 km/h),
velocidad llamada "cut-
out speed".
7. Un sistema
eóloeléctrico
convencional
se compone
de las
siguientes
partes
principales:
Un sistema
eóloeléctrico
convencional
se compone
de las
siguientes
partes
principales:
Aspas. Son la
parte de la
turbina que
recibe
directamente
la energía del
viento; los
diseños
avanzados
están
orientados a
aprovechar al
máximo esta
energía. Un
rotor esta
compuesto,
generalmente,
por dos o tres
aspas cuyo
tamaño
comercial
oscila entre
los 25 y 50
metros y
pueden pesar
más de 900
Kg cada una.
Aspas. Son la
parte de la
turbina que
recibe
directamente
la energía del
viento; los
diseños
avanzados
están
orientados a
aprovechar al
máximo esta
energía. Un
rotor esta
compuesto,
generalmente,
por dos o tres
aspas cuyo
tamaño
comercial
oscila entre
los 25 y 50
metros y
pueden pesar
más de 900
Kg cada una.
Rotor. Está
compuesto
por las aspas
y el eje al que
están unidas.
Rotor. Está
compuesto
por las aspas
y el eje al que
están unidas.
Transmisión.
La potencia se
transfiere
mediante el
eje de
rotación a una
serie de
engranes, o
transmisión,
que aumentan
la baja
velocidad de
rotación de las
aspas, del
orden de las
60
revoluciones
por minuto
(rpm), a una
velocidad de
entre 1,500 y
2,000 rpm.
Transmisión.
La potencia se
transfiere
mediante el
eje de
rotación a una
serie de
engranes, o
transmisión,
que aumentan
la baja
velocidad de
rotación de las
aspas, del
orden de las
60
revoluciones
por minuto
(rpm), a una
velocidad de
entre 1,500 y
2,000 rpm.
Generador. La
alta velocidad
de rotación
que se
obtiene del
sistema de
transmisión se
conecta al
generador que
produce
electricidad a
partir del
movimiento,
como en los
tradicionales
sistemas de
vapor.
Generador. La
alta velocidad
de rotación
que se
obtiene del
sistema de
transmisión se
conecta al
generador que
produce
electricidad a
partir del
movimiento,
como en los
tradicionales
sistemas de
vapor.
Controles. Los
diversos sistemas
de control son
coordinados y
monitoreados por
una computadora y
puede tenerse
acceso a ellos
desde una
ubicación remota.
El control de ajuste
gira las aspas para
mejorar el
desempeño a
diferentes
velocidades de
viento. Otro control
pone a la turbina
en la dirección del
viento. Los
controles
electrónicos
mantienen un
voltaje de salida
constante ante los
cambios de
velocidad. El
generador de
velocidad variable
es una parte
importante que
permite diseñar
sistemas efectivos
desde el punto de
vista económico.
Controles. Los
diversos sistemas
de control son
coordinados y
monitoreados por
una computadora y
puede tenerse
acceso a ellos
desde una
ubicación remota.
El control de ajuste
gira las aspas para
mejorar el
desempeño a
diferentes
velocidades de
viento. Otro control
pone a la turbina
en la dirección del
viento. Los
controles
electrónicos
mantienen un
voltaje de salida
constante ante los
cambios de
velocidad. El
generador de
velocidad variable
es una parte
importante que
permite diseñar
sistemas efectivos
desde el punto de
vista económico.
Torre. Existen
dos tipos de
torres: de
monotubo o
tubo sólido de
acero y de
armadura. Las
alturas varían
con el tamaño
del rotor entre
los 25 y 50 m.
Torre. Existen
dos tipos de
torres: de
monotubo o
tubo sólido de
acero y de
armadura. Las
alturas varían
con el tamaño
del rotor entre
los 25 y 50 m.
Los
aerogenerado
res pueden
producir
energía
eléctrica de
dos formas:
en conexión
directa a la
red de
distribución
convencional
o de forma
aislada:
Los
aerogenerado
res pueden
producir
energía
eléctrica de
dos formas:
en conexión
directa a la
red de
distribución
convencional
o de forma
aislada:
Las aplicaciones
aisladas por medio
de pequeña o
mediana potencia
se utilizan para
usos domésticos o
agrícolas
(iluminación,
pequeños
electrodomésticos,
bombeo,
irrigación, etc.),
Incluso en
instalaciones
Industriales para
desalación,
repetidores
aislados de
telefonía, TV,
instalaciones
turísticas y
deportivas, etc.
Las aplicaciones
aisladas por medio
de pequeña o
mediana potencia
se utilizan para
usos domésticos o
agrícolas
(iluminación,
pequeños
electrodomésticos,
bombeo,
irrigación, etc.),
Incluso en
instalaciones
Industriales para
desalación,
repetidores
aislados de
telefonía, TV,
instalaciones
turísticas y
deportivas, etc.
8.

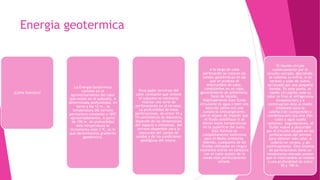

9. Energia geotermica
¿Como funciona?
La Energía Geotérmica
consiste en el
aprovechamiento del calor
que existe en el subsuelo. A
determinada profundidad, en
torno a los 12 m., la
temperatura del terreno
permanece constante a 18ºC
aproximadamente. A partir
de 100 m. de profundidad
esta temperatura se
incrementa unos 3 ºC; es lo
que denominamos gradiente
geotérmico.
Para poder servirnos del
calor constante que retiene
el subsuelo es necesario
realizar una serie de
perforaciones en el terreno.
La profundidad de estas
perforaciones, de entre 10 y
15 centímetros de diámetro,
depende de las dimensiones
del espacio a climatizar, del
terreno disponible para la
ejecución del campo de
sondas y de las condiciones
geológicas del mismo.
A lo largo de cada
perforación se colocan las
sondas geotérmicas en las
que se produce el
intercambio de calor,
consistentes en un tubo,
generalmente de polietileno,
lleno de líquido.
Habitualmente este fluido
circulante es agua o bien una
solución salina con una
sustancia anticongelante,
con el objeto de impedir que
el fluido solidifique si se
dieran bajas temperaturas
en la superficie del suelo.
Esta fórmula es
completamente inofensiva
para el Medio Ambiente.
Además, cualquiera de los
fluidos utilizados en ningún
momento entran en contacto
con el suelo puesto de la
sonda está perfectamente
sellada.
El líquido circula
continuamente por el
circuito cerrado: desciende,
se calienta (o enfría, si es
verano) y sube de nuevo,
accionado por una pequeña
bomba. En este punto, el
medio circulante cede su
calor (o frío) al refrigerante
(evaporación) y a
continuación éste al medio
empleado para la
calefacción (compresión y
condensación) sea aire (fan
coils) o agua (suelo
radiante). Seguidamente, el
fluido vuelve a descender
por el circuito situado en las
perforaciones del terreno
para obtener más calor, o
cederlo en verano, y así
continuamente. Este sistema
de perforaciones tiene un
rendimiento elevado puesto
que el intercambio se realiza
a una profundidad de entre
50 y 100 m.
10. Energia geotermica
La geotermia es una fuente de energía
renovable ligada a volcanes, géiseres,
aguas termales y zonas tectónicas
geológicamente recientes, es decir,
con actividad en los últimos diez o
veinte mil años en la corteza
terrestre.
Para poder obtener esta energía es
necesaria la presencia de yacimientos
de agua caliente cerca de esas zonas.
El suelo se perfora y se extrae el
líquido, que saldrá en forma de vapor
si su temperatura es suficientemente
alta y se podrá aprovechar para
accionar una turbina que con su
rotación mueve un generador que
produce energía eléctrica. El agua
geotérmica utilizada se devuelve
posteriormente al pozo, mediante un
proceso de inyección, para ser
recalentada, mantener la presión y
sustentar la reserva. Entre 1995 y
2002 la potencia geotérmica instalada
en el mundo creció de manera
continuada, pasando de 6.837 a 8.356
megavatios, lo que representa un
aumento de un 22,3%.
11.
12. Energia mareamotriz
El funcionamiento de una
planta mareomotriz, es
sencillo, cuando se eleva la
marea se abren las compuertas
del dique la cual ingresa en el
embalse. Después cuando llega
a su nivel máximo el embalse,
se cierran las compuertas.
Después, cuando la marea
desciende por debajo del nivel
del embalse alcanzando su
amplitud máxima entre este y
el mar se abren las compuertas
dejando pasar el agua por las
turbinas a través de los
estrechos conductos.
13. La infraestructura necesaria para generar electricidad a
partir de las mareas comúnmente involucra la construcción
de una presa o barrera mediante la cual se puede obligar al
agua en ascenso o descenso a circular por conductos
especialmente diseñados para mover turbinas hidráulicas
similares a las de las presas hidroeléctricas.
Una de las ventajas de este tipo de sistema es que funciona
de forma bi-direccional, es decir, se puede producir
electricidad tanto con la entrada de agua en ciclo de
ingreso de agua (flujo) como en ciclo de egreso (reflujo).
14.

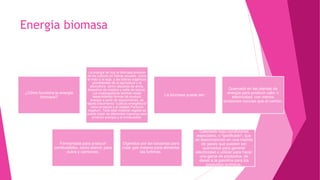

15. Energia biomasa
¿Cómo funciona la energía
biomasa?
La energía de hoy la biomasa procede
de los cultivos en hileras anuales, como
el maíz y la soja, y las sobras orgánicas
procedentes de la agricultura y la
silvicultura, como cáscaras de arroz,
desechos de madera y caña de azúcar.
Los investigadores también están
desarrollando formas de producir
energía a partir de especimenes, de
rápido crecimiento "cultivos energéticos"
como el sauce y el césped Panicum
virgatum. Todo este material vegetal se
puede tratar de diferentes maneras para
producir energía y el combustible.
La biomasa puede ser:
Quemado en las plantas de
energía para producir calor o
electricidad, con menos
emisiones nocivas que el carbón.
Fermentada para producir
combustibles, como etanol, para
autos y camiones.
Digeridos por las bacterias para
crear gas metano para alimentar
las turbinas.
Calentado bajo condiciones
especiales, o "gasificado", que
se descomponen en una mezcla
de gases que pueden ser
quemados para generar
electricidad o utilizar para hacer
una gama de productos, de
diesel a la gasolina para los
productos químicos.
16. Energia biomasa
¿De que esta compuesta?
La biomasa está
formada por leña,
arbustos, residuos
forestales, restos de
poda, residuos
agrícolas como la paja,
residuos de industrias
madereras, papeleras y
agroalimentarias,
estiércol, residuos de
explotaciones
agroganaderas,
residuos sólidos
urbanos y aguas
residuales urbanas
entre otros.
La mayor parte de estos componentes, por
no decir la totalidad, puede utilizarse como
combustible, ya sea de forma directa
(quemándolos) o transformándolos a otras
formas de combustible como biogás o
biocombustibles.
Utilizar la
biomasa como
combustible es
un recurso
renovable ya que
se produce a la
misma velocidad
del consumo,
siempre y
cuando el
consumo sea
controlado y se
evite la
sobreexplotación
de los recursos
naturales.
17.
18. Energia de las algas
Esta energía esta en proceso y aquí les
tenemos los avances sobre este tipo de
energía .
El reto de la producción a gran escala de
microalgas con fines energéticos ha sido
asumido a escala global por un gran
número de empresas, y los avances en
este campo se producen con rapidez.
Algunos ejemplos son el reciente anuncio,
realizado por la empresa Solazyme, de
producción del primer keroseno de
aviación producido a partir de biomasa de
algas; la iniciativa del Carbon Trust
británico destinando 26 millones de libras
al desarrollo de estas tecnologías o bien
el interés del DARPA norteamericano en
las aplicaciones en el ámbito militar.6
Actualmente, el desarrollo en España de
tecnologías de producción de algas para
su uso energético empieza a salir del
ámbito de la investigación pura con el
anuncio de la puesta en marcha de las
primeras plantas comerciales. Estas son
las de Muchamiel, que promueve la
empresa alicantina BFS con el objetivo de
producir energía eléctrica en una
instalación de 30 MW de potencia, y la de
Jerez de la Frontera, donde Aurantia, a
través de la sociedad Celulosa
Investment, pretende producir
biocarburantes y otros productos en una
instalación que serviría a la vez como
sumidero de parte del CO2 emitido por la
fábrica de cemento que Holcim tiene en
esa localidad andaluza.7
Un analista de Mora Asociates, Leonard
Wagner, nos dice que la producción de
aceites de microalgas por área se estima
que varía entre 5,000 a 20,000 galones
por acre al año, que si lo comparamos
con el siguiente mejor cultivo para
producción de aceites, el aceite de
palma, las microalgas producen de 7 a 31
mayor cantidad de aceite que lo que se
produce con la palma, 635 galones por
acre aproximadamente.8
19.

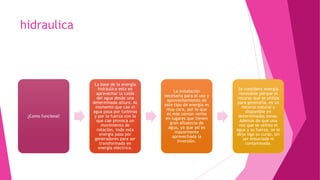

20. hidraulica
¿Como funciona?¿Como funciona?
La base de la energía
hidráulica esta en
aprovechar la caída
del agua desde una
determinada altura. AL
momento que cae el
agua pasa por turbinas
y por la fuerza con la
que cae provoca un
movimiento de
rotación, toda esta
energía pasa por
generadores para ser
transformada en
energía eléctrica.
La base de la energía
hidráulica esta en
aprovechar la caída
del agua desde una
determinada altura. AL
momento que cae el
agua pasa por turbinas
y por la fuerza con la
que cae provoca un
movimiento de
rotación, toda esta
energía pasa por
generadores para ser
transformada en
energía eléctrica.
La instalación
necesaria para el uso y
aprovechamiento de
este tipo de energía es
muy cara, por lo que
es más común verlas
en lugares que tienen
gran afluencia de
agua, ya que así es
mayormente
aprovechada la
inversión.
La instalación
necesaria para el uso y
aprovechamiento de
este tipo de energía es
muy cara, por lo que
es más común verlas
en lugares que tienen
gran afluencia de
agua, ya que así es
mayormente
aprovechada la
inversión.
Se considera energía
renovable porque el
recurso que se utiliza
para generarla, es un
recurso natural y
disponible en
determinadas zonas.
Además de que una
vez que se utilizo el
agua y su fuerza, se le
deja siga su curso, sin
ser ensuciada ni
contaminada.
Se considera energía
renovable porque el
recurso que se utiliza
para generarla, es un
recurso natural y
disponible en
determinadas zonas.
Además de que una
vez que se utilizo el
agua y su fuerza, se le
deja siga su curso, sin
ser ensuciada ni
contaminada.

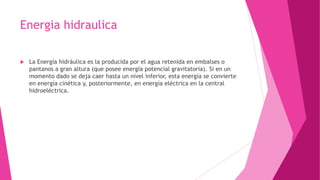

21. Energia hidraulica
La Energía hidráulica es la producida por el agua retenida en embalses o
pantanos a gran altura (que posee energía potencial gravitatoria). Si en un
momento dado se deja caer hasta un nivel inferior, esta energía se convierte
en energía cinética y, posteriormente, en energía eléctrica en la central
hidroeléctrica.
