1. TIPOS DE UNIONES
• IRREVERSIBLES :
NO pueden ser desmontados o separados.
• REVERSIBLES :
Posibilitan el desmontaje sin expectativa de reiteración.
• DESMONTABLES :
Permiten reiterar las operaciones de montaje y desmontaje.
UNIONES DE MADERA | TIPOS

2. UNIONES DE MADERA
Diferenciamos 3 tipos de UNIONES:
1. JUNTAS
2. ENSAMBLES
3. EMPALMES
1. JUNTAS
• Es la unión de 2 o más maderas por sus caras o cantos
• Tienen por finalidad ensanchar la madera
• Simples: cepilladas y encoladas
• Reforzadas: mediante tornillos, tarugos, lengüetas,
ranuras, ranuras y lengüetas ingletes.
UNIONES DE MADERA | JUNTAS

3. • JUNTA SIMPLE : unión poco resistente que depende del espesor de las
piezas unidas y del adhesivo utilizado.
• JUNTA CON TORNILLO
DIÁMETROS DE TORNILLO
POSICIÓN DE LOS TORNILLOS
Tornillo cabeza redonda
Tornillo autorroscante con
punta
UNIONES DE MADERA | JUNTAS

4. Descanso
• JUNTA ENTARUGADA : es bastante resistente.
 Utilizar tarugos estriados
 El Diámetro de la perforación debe permitir que el tarugo sea insertado manualmente
 La cola debe ir solo en los tarugos y sus perforaciones
 La separación de los tarugos debe ser cada 15 cm.
 El tarugo debe quedar embutido al menos 25mm en el canto del tablero y a no
menos de 50 mm de la esquina.
• JUNTA CON ESQUINA CON INGLETES: Resistente debido a que la
superficie de unión es bastante grande
 El uso de los tarugos ayuda al calce
DIÁMETROS DE TORNILLO
Corte a inglete: corte a 45 ° UNIONES DE MADERA | JUNTAS

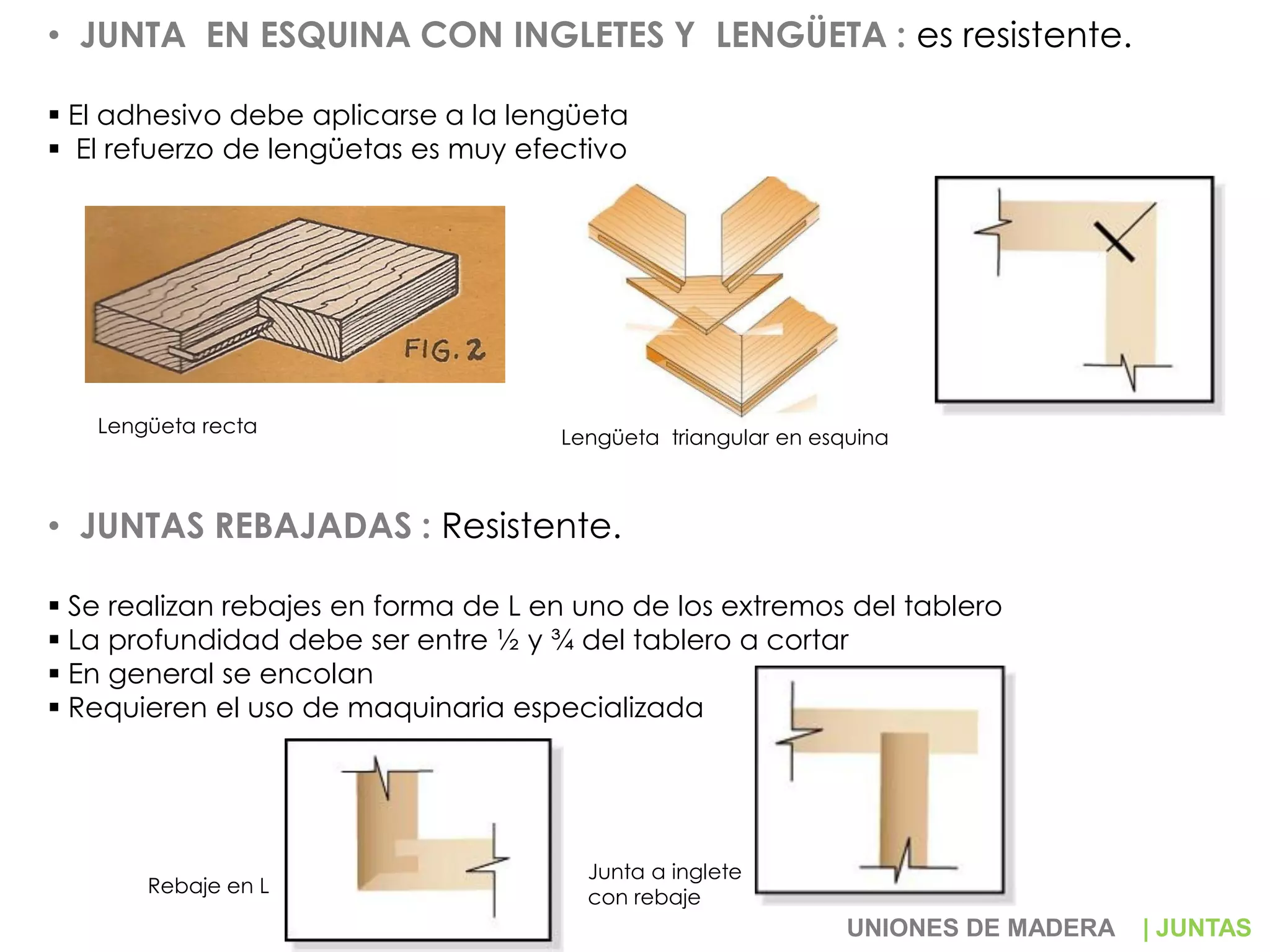

5. • JUNTA EN ESQUINA CON INGLETES Y LENGÜETA : es resistente.
 El adhesivo debe aplicarse a la lengüeta
 El refuerzo de lengüetas es muy efectivo
• JUNTAS REBAJADAS : Resistente.
 Se realizan rebajes en forma de L en uno de los extremos del tablero
 La profundidad debe ser entre ½ y ¾ del tablero a cortar
 En general se encolan
 Requieren el uso de maquinaria especializada
Lengüeta recta
Lengüeta triangular en esquina
Rebaje en L
Junta a inglete
con rebaje
UNIONES DE MADERA | JUNTAS

6. • JUNTA DE RANURA Y LENGÜETA : Combina la unión de ranura en un
elemento y de rebaje en el otro.
• JUNTA A COLA DE MILANO : Es la más resistente.
 Forma trapezoidal que asegura la unión
Requiere de ajuste perfecto
 permite un aislamiento perfecto de las piezas
UNIONES DE MADERA | JUNTAS

7. • INSTALACIÓN DE TRASERAS :
TRASERA SOBREPUESTA TRASERA CON APOYOS
TRASERA EN REBAJE TRASERA EN RANURA
UNIONES DE MADERA | JUNTAS

8. 2. ENSAMBLES
• Recibe el nombre de ensambles o ensambladura cada uno de los
sistemas utilizados para unir entre si los componentes de un
conjunto de carpintería .
• La unión por ensamble es unir dos piezas de madera, cada una
con picos cuadrados sobresalientes diferentes (una al contrario de
la otra) de forma que coincidan entrelazando sus puntas y
haciendo una sola pieza.
• Existen muchas técnicas de ensamblajes, algunas tan perfectas
que no necesitan clavos.
• Requieren de herramientas profesionales.
• Pueden ser - Oblicuos
-Superficiales
UNIONES DE MADERA | ENSAMBLES

9. • ENSAMBLES OBLICUOS : Constituyen uniones perpendiculares, ya
sean estas en ángulo o transversales.
ENSAMBLE A MEDIA MADERA EN L ENSAMBLE A MEDIA MADERA EN T ENSAMBLE A MEDIA MADERA EN X O CRUZ
ENSAMBLE A CAJA Y ESPIGA ENSAMBLE A COLA
DE MILANO
ENSAMBLE A CAJEADO
VISIBLE
UNIONES DE MADERA | ENSAMBLES

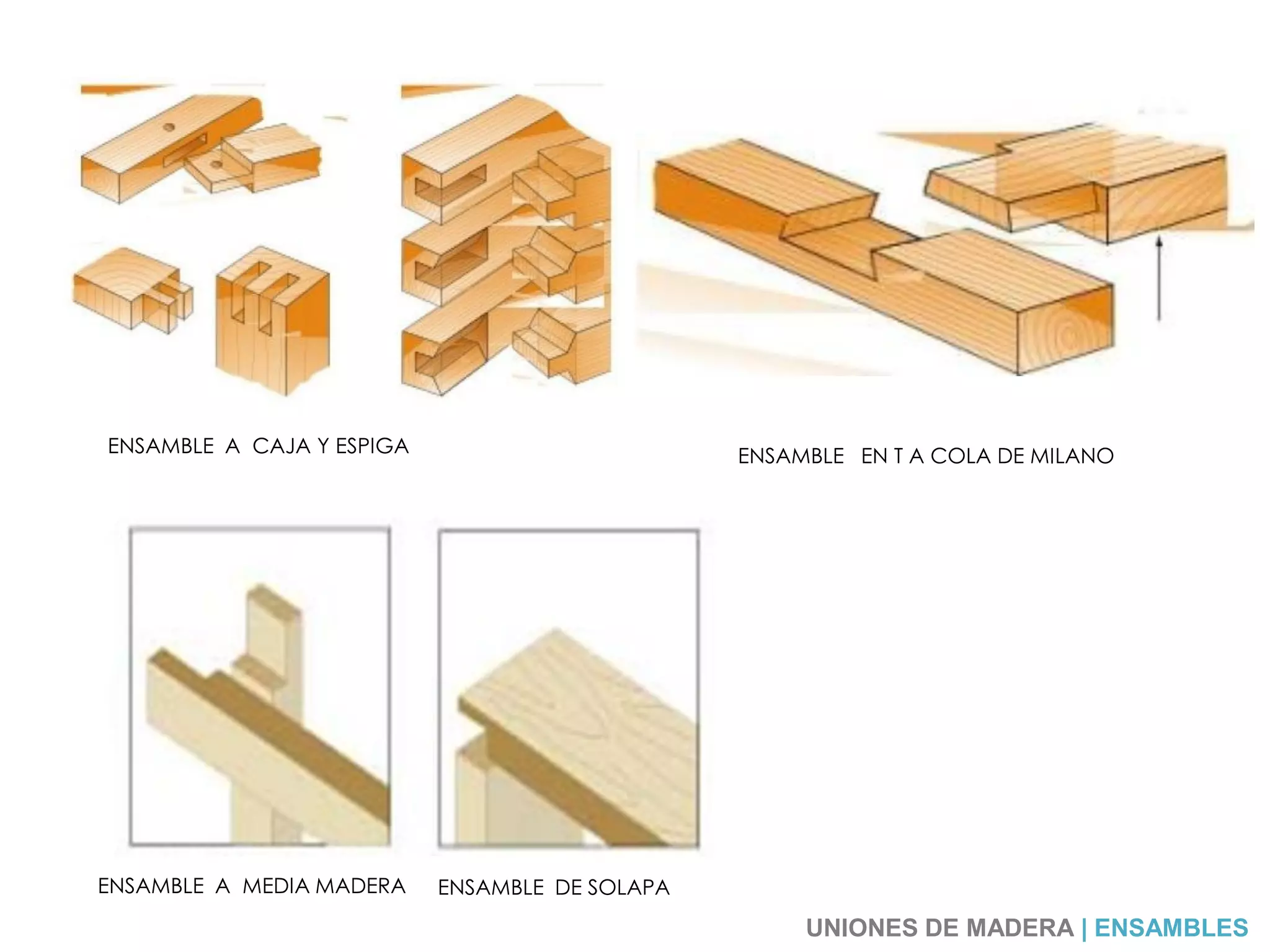

10. ENSAMBLE A CAJA Y ESPIGA ENSAMBLE EN T A COLA DE MILANO
ENSAMBLE A MEDIA MADERA ENSAMBLE DE SOLAPA
UNIONES DE MADERA | ENSAMBLES

11. • ENSAMBLES SUPERFICIALES : Son piezas superficiales o generadoras
de superficie.
 Se usan para unir piezas de sección muy esbeltas a partir de maderas macizas.
 Los ensambles más esbeltos ofrecen mayor resistencia a la COMPRESIÓN.
A MEDIA
MADERA CON
TESTA EN
SESGO
ESPIGA
SENCILLA
ESPIGA
REDONDA
A MEDIA
MADERA
A PICO DE
FLAUTA
DE
HORQUILLA
UNIONES DE MADERA | ENSAMBLES

12. DE
HORQUILLA
DE
HORQUILLA
A DOBLE
ESPIGA
CON
ESPIGAS
ALTERNADAS
CON
HORQUILLA
COMBINADA
CON DIENTES
TRIANGULARES
UNIONES DE MADERA | ENSAMBLES

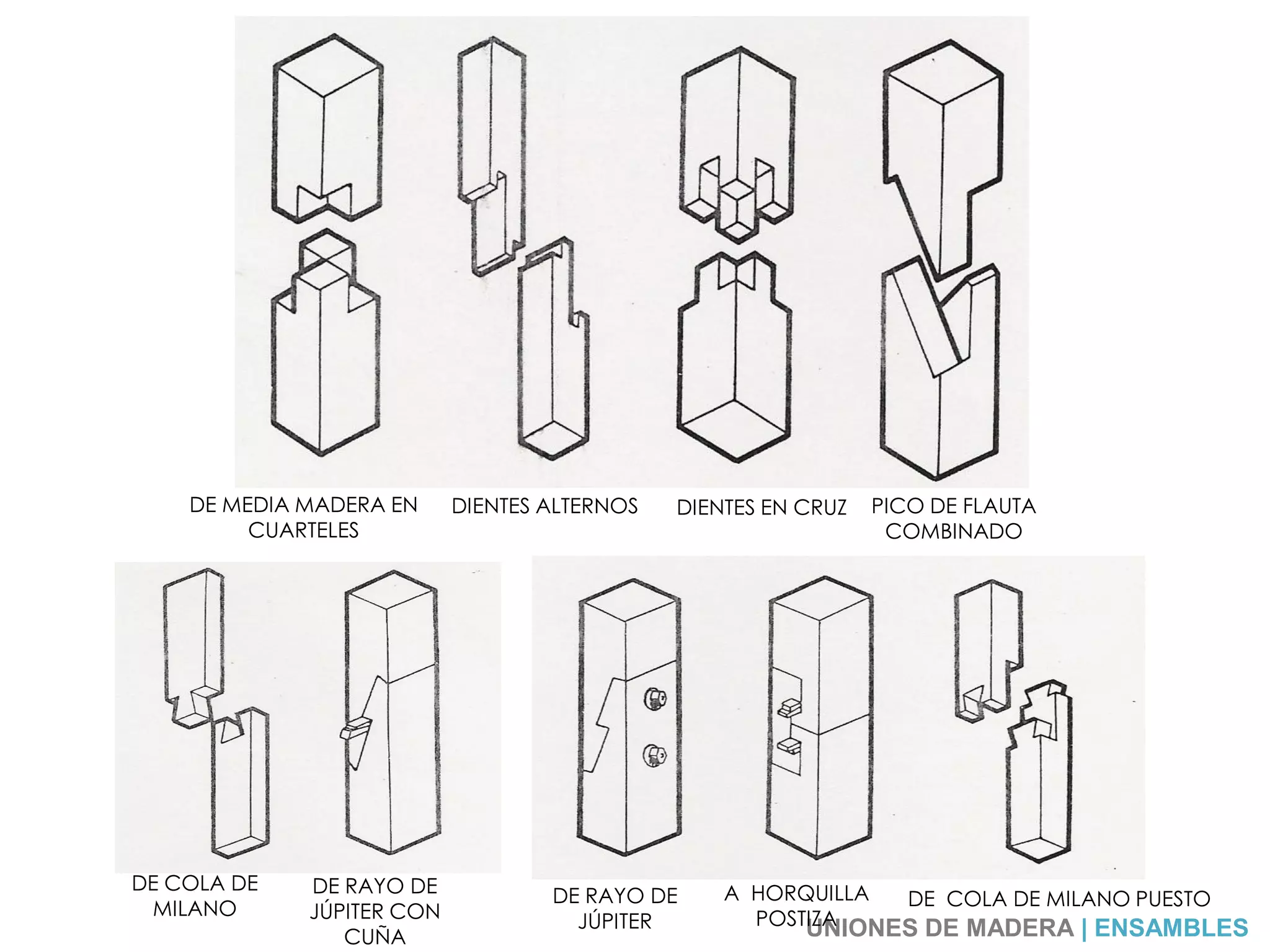

13. UNIONES DE MADERA | ENSAMBLES
DE MEDIA MADERA EN
CUARTELES
DIENTES EN CRUZDIENTES ALTERNOS
DE COLA DE
MILANO
DE RAYO DE
JÚPITER CON
CUÑA
DE RAYO DE
JÚPITER
A HORQUILLA
POSTIZA
DE COLA DE MILANO PUESTO
PICO DE FLAUTA
COMBINADO

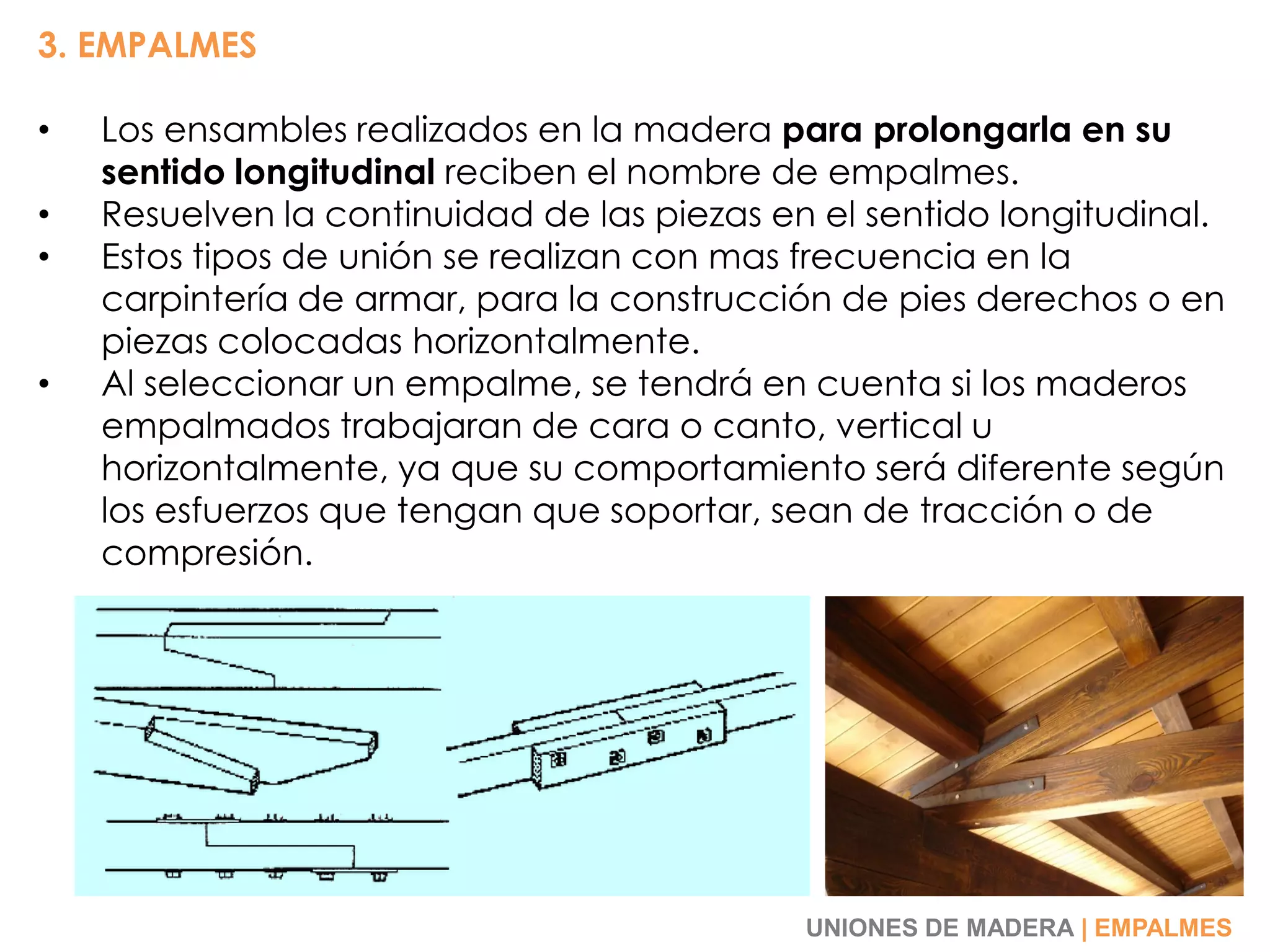

14. 3. EMPALMES
• Los ensambles realizados en la madera para prolongarla en su
sentido longitudinal reciben el nombre de empalmes.
• Resuelven la continuidad de las piezas en el sentido longitudinal.
• Estos tipos de unión se realizan con mas frecuencia en la
carpintería de armar, para la construcción de pies derechos o en
piezas colocadas horizontalmente.
• Al seleccionar un empalme, se tendrá en cuenta si los maderos
empalmados trabajaran de cara o canto, vertical u
horizontalmente, ya que su comportamiento será diferente según
los esfuerzos que tengan que soportar, sean de tracción o de
compresión.
UNIONES DE MADERA | EMPALMES

15. • EMPALME A TOPE CON BRIDA :
 Se trata de uno de los mejores empalmes a tope.
 Pueden colocarse dos o cuatro bridas, según la resistencia que se desee.
 Las bridas están dobladas en los extremos, en forma de ángulos rectos, y penetran en
unas pequeñas cajas situadas en cada madera que haya que empalmar.
 Estas bridas se sujetan de dos en dos, mediante tornillos roscados. El buen resultado de
este empalme depende en gran parte del grueso del hierro que se haya empleado en
la fabricación de las bridas.
UNIONES DE MADERA | EMPALMES

16. • EMPALME ZUNCHADO:
 En este caso se trata de aprovechar la facultad que tiene el hierro de disminuir de
volumen debido a un rápido enfriamiento del mismo.
 Para ello se elabora un anillo o cerco de metal de unas dimensiones ligeramente
inferiores a las de las maderas que haya que empalmar.
 Este anillo se calienta para aumentar su tamaño de encaje y así permitir la fácil
colocación de las maderas a unir, para después provocar un rápido enfriamiento
mediante la utilización de agua para devolver al anillo o cerco de hierro sus medidas
iníciales, con el consiguiente apresamiento de las maderas empalmadas.
UNIONES DE MADERA | EMPALMES

17. • EMPALME A MEDIA MADERA :
 En los empalmes a tope existe en algunos casos la posibilidad de deslizamiento de las
dos superficies empalmadas.
 Este efecto debilitador queda subsanado por la aplicación del encaje a media
madera, el cual consiste en rebajar la mitad de cada pieza que haya que empalmar,
sobreponiéndose las dos partes para luego fijarlas por medio de dos tornillos o pernos.
 Esta unión actúa bien frente a los esfuerzos de compresión, siendo poco efectivo ante
los trabajos de flexión, sobre todo cuando los cortes a media madera son cortos.
UNIONES DE MADERA | EMPALMES

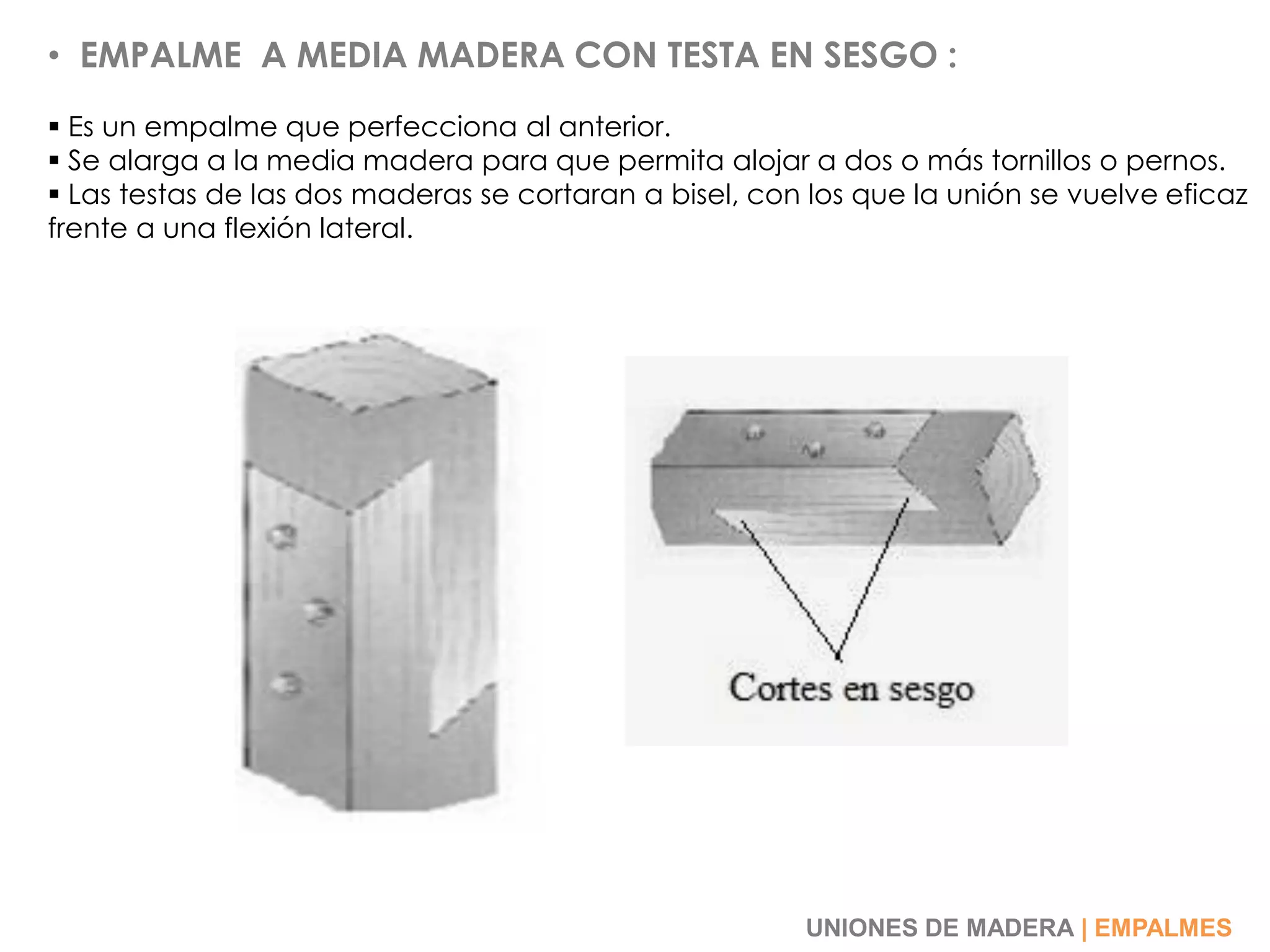

18. • EMPALME A MEDIA MADERA CON TESTA EN SESGO :
 Es un empalme que perfecciona al anterior.
 Se alarga a la media madera para que permita alojar a dos o más tornillos o pernos.
 Las testas de las dos maderas se cortaran a bisel, con los que la unión se vuelve eficaz
frente a una flexión lateral.
UNIONES DE MADERA | EMPALMES
