Entrega 1. Arquitectura Moderna

INMUEBLE CLARTÉ
Le Corbusier, Ginebra, 1930
Estefanía Figueredo Guerrón
María Camila Muñoz Nariño
Estefanía Gutiérrez Sabogal

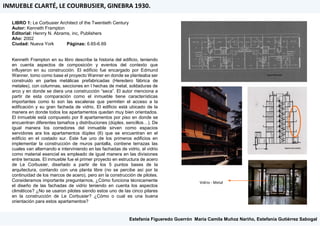

LIBRO 1: Le Corbusier Architect of the Twentieth Century
Autor: Kenneth Frampton
Editorial: Henrry N. Abrams, inc, Publishers
Año: 2002
Ciudad: Nueva York Páginas: 6.65-6.69
Kenneth Frampton en su libro describe la historia del edificio, teniendo
en cuenta aspectos de composición y eventos del contexto que
influyeron en su construcción. El edificio fue encargado por Edmund
Wanner, tomo como base el proyecto Wanner en donde se planteaba ser
construido en partes metálicas prefabricadas (Heredero fábrica de
metales), con columnas, secciones en I hechas de metal, soldaduras de
arco y en donde se diera una construcción “seca”. El autor menciona a
partir de esta comparación como el inmueble tiene características
importantes como lo son las escaleras que permiten el acceso a la
edificación y su gran fachada de vidrio, El edificio está ubicado de la
manera en donde todos los apartamentos quedan muy bien orientados.
El inmueble está compuesto por 8 apartamentos por piso en donde se
encuentran diferentes tamaños y distribuciones (dúplex, sencillos…). De
igual manera los corredores del inmueble sirven como espacios
servidores ara los apartamentos dúplex (6) que se encuentran en el
edificio en el costado sur. Este fue uno de los primeros edificios en
implementar la construcción de muros pantalla, contiene terrazas las
cuales van alternando e interviniendo en las fachadas de vidrio, el vidrio
como material esencial es empleado de igual manera en las divisiones
entre terrazas. El inmueble fue el primer proyecto en estructura de acero
de Le Corbusier, diseñado a partir de los 5 puntos bases de la
arquitectura, contando con una planta libre (no se percibe así por la
continuidad de los marcos de acero), pero sin la construcción de pilotes.
Consideramos importante preguntarnos, ¿Cómo funciona técnicamente
el diseño de las fachadas de vidrio teniendo en cuenta los aspectos
climáticos? ¿No se usaron pilotes siendo estos uno de las cinco pilares
en la construcción de Le Corbusier? ¿Cómo o cual es una buena
orientación para estos apartamentos?
INMUEBLE CLARTÉ, LE COURBUSIER, GINEBRA 1930.
Estefanía Figueredo Guerrón, María Camila Muñoz Nariño, Estefanía Gutiérrez Sabogal
Vidrio - Metal

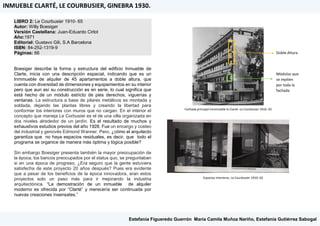

LIBRO 2: Le Courbusier 1910- 65
Autor: Willy Boesiger
Versión Castellana: Juan-Eduardo Cirlot
Año:1971
Editorial: Gustavo Gili, S.A Barcelona
ISBN: 84-252-1319-9
Páginas: 66
Boesiger describe la forma y estructura del edificio Inmueble de
Clarte, inicia con una descripción espacial, indicando que es un
Inmmueble de alquiler de 45 apartamentos a doble altura, que
cuenta con diversidad de dimensiones y equipamientos en su interior
pero que aun así su construcción es en serie, lo cual significa que
está hecho de un módulo estricto de pies derechos, viguerías y
ventanas. La estructura a base de pilares metálicos es montada y
soldada, dejando las plantas libres y creando la libertad para
conformar los interiores con muros que no cargan. En el interior el
concepto que maneja Le Corbusier es el de una villa organizada en
dos niveles alrededor de un jardín. Es el resultado de muchos y
exhaustivos estudios previos del año 1928. Fue un encargo y costeo
del industrial y genovés Edmond Wanner. Pero, ¿cómo el arquitecto
garantiza que no haya espacios residuales, es decir, que todo el
programa se organice de manera más óptima y lógica posible?
Sin embargo Boesiger presenta también la mayor preocupación de
la época, los bancos preocupados por el status quo, se preguntaban
si en una época de progreso, ¿Era seguro que la gente estuviera
satisfecha de este proyecto 20 años después? Pues era evidente
que a pesar de los beneficios de la época innovadora, eran estos
proyectos solo un paso más para ir mejorando la industria
arquitectónica. “La demostración de un inmueble de alquiler
moderno es ofrecida por “Clarté” y merecería ser continuada por
nuevas creaciones insensates.”
Doble Altura
Módulos que
se repiten
por toda la
fachada
Fachada principal Inmmueble la Clarté. Le Courbusier 1910- 65
Espacios interiores. Le Courbusier 1910- 65

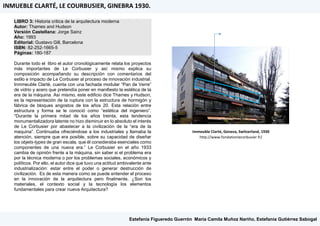

LIBRO 3: Historia critica de la arquitectura moderna
Autor: Thames and Hudson
Versión Castellana: Jorge Sainz
Año: 1993
Editorial: Gustavo Gill, Barcelona
ISBN: 82-252-1665-5
Páginas: 180-187
Durante todo el libro el autor cronológicamente relata los proyectos
más importantes de Le Corbusier y así mismo explica su
composición acompañando su descripción con comentarios del
estilo e impacto de Le Corbusier al proceso de innovación industrial.
Inmmeuble Clarté, cuenta con una fachada modular “Pan de Verre”
de vidrio y acero que pretendía poner en manifiesto la estética de la
era de la máquina. Así mismo, este edificio dice Thames y Hudson,
es la representación de la ruptura con la estructura de hormigón y
fábrica de bloques angostos de los años 20. Esta relación entre
estructura y forma se le conoció como “estética del ingeniero”.
“Durante la primera mitad de los años treinta, esta tendencia
monumentalizadora latente no hizo disminuir en lo absoluto el interés
de Le Corbusier por abastecer a la civilización de la “era de la
maquina”. Continuaba ofreciéndose a los industriales y llamaba la
atención, siempre que era posible, sobre su capacidad de diseñar
los objets-types de gran escala, que él consideraba esenciales como
componentes de una nueva era.” Le Corbusier en el año 1933
cambia de opinión frente a la máquina, sin saber si el problema era
por la técnica moderna o por los problemas sociales, económicos y
políticos. Por ello, el autor dice que tuvo una actitud ambivalente ante
industrialización: estar entre el poder o generar destrucción de
civilización. Es de esta manera como se puede entender el proceso
en la innovación de la arquitectura pero finalmente, ¿Son los
materiales, el contexto social y la tecnología los elementos
fundamentales para crear nueva Arquitectura?
Immeuble Clarté, Geneva, Switzerland, 1930
http://www.fondationlecorbusier.fr/

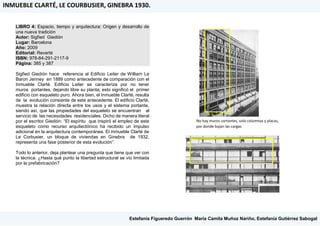

LIBRO 4: Espacio, tiempo y arquitectura: Origen y desarrollo de
una nueva tradición
Autor: Sigfied Giedión
Lugar: Barcelona
Año: 2009
Editorial: Reverté
ISBN: 978-84-291-2117-9
Página: 385 y 387
Sigfied Giedión hace referencia al Edificio Leiter de William Le
Baron Jenney en 1889 como antecedente de comparación con el
Inmueble Clarté. Edificio Leiter se caracteriza por no tener
muros portantes, dejando libre su planta; esto significó el primer
edificio con esqueleto puro. Ahora bien, el Inmueble Clarté, resulta
de la evolución consiente de este antecedente. El edificio Clarté,
muestra la relación directa entre los usos y el sistema portante,
siendo así, que las propiedades del esqueleto se encuentran al
servicio de las necesidades residenciales. Dicho de manera literal
por el escritor Giedión: “El espíritu que inspiró el empleo de este
esqueleto como recurso arquitectónico ha recibido un impulso
adicional en la arquitectura contemporánea. El inmueble Clarté de
Le Corbusier, un bloque de viviendas en Ginebra de 1932,
representa una fase posterior de esta evolución”.
Todo lo anterior, deja plantear una pregunta que tiene que ver con
la técnica. ¿Hasta qué punto la libertad estructural se vio limitada
por la prefabricación?
No hay muros cortantes, solo columnas y placas,
por donde bajan las cargas

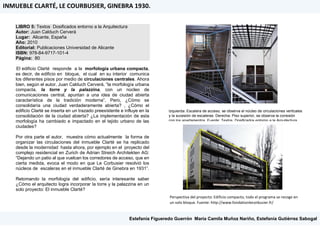

LIBRO 5: Textos Dosificados entorno a la Arquitectura
Autor: Juan Calduch Cerverá
Lugar: Alicante, España
Año: 2010
Editorial: Publicaciones Universidad de Alicante
ISBN: 978-84-9717-101-4
Página: 80
El edificio Clarté responde a la morfología urbana compacta,
es decir, de edificio en bloque, el cual en su interior comunica
los diferentes pisos por medio de circulaciones centrales. Ahora
bien, según el autor, Juan Calduch Cerverá, “la morfología urbana
compacta, la torre y la palazzina, con un núcleo de
comunicaciones central, apuntan a una idea de ciudad abierta
característica de la tradición moderna”, Pero, ¿Cómo se
consolidaría una ciudad verdaderamente abierta? , ¿Cómo el
edificio Clarté se inserta en un trazado preexistente e influye en la
consolidación de la ciudad abierta? ¿La implementación de esta
morfología ha cambiado e impactado en el tejido urbano de las
ciudades?
Por otra parte el autor, muestra cómo actualmente la forma de
organizar las circulaciones del inmueble Clarté se ha replicado
desde la modernidad hasta ahora, por ejemplo en el proyecto del
complejo residencial en Zurich de Adrian Streich Architekten AG:
“Dejando un patio al que vuelcan los corredores de acceso, que en
cierta medida, evoca el modo en que Le Corbusier resolvió los
núcleos de escaleras en el inmueble Clarté de Ginebra en 1931”.
Retomando la morfología del edificio, sería interesante saber
¿Cómo el arquitecto logra incorporar la torre y la palazzina en un
solo proyecto: El inmueble Clarté?
Izquierda: Escalera de acceso, se observa el núcleo de circulaciones verticales
y la sucesión de escaleras. Derecha: Piso superior, se observa la conexión
con los apartamentos. Fuente: Textos Dosificados entorno a la Arquitectura
Perspectiva del proyecto: Edificio compacto, todo el programa se recoge en
un solo bloque. Fuente: http://www.fondationlecorbusier.fr/

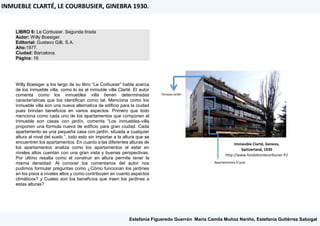

LIBRO 6: Le Corbusier. Segunda tirada
Autor: Willy Boesiger.
Editorial: Gustavo Gilli, S.A.
Año:1977.
Ciudad: Barcelona.
Página: 16
Willy Boesiger a los largo de su libro “Le Corbusier” habla acerca
de los inmueble villa, como lo es el inmiuble villa Clarté. El autor
comenta como los inmuebles villa tienen determinadas
características que los identifican como tal. Menciona como los
inmueble villa son una nueva alternativa de edificio para la ciudad
pues brindan beneficios en varios aspectos. Primero que todo
menciona como cada uno de los apartamentos que componen el
inmueble son casas con jardín, comenta “Los inmuebles-villa
proponen una formula nueva de edificio para gran ciudad. Cada
apartamento es una pequeña casa con jardín, situada a cualquier
altura al nivel del suelo.”, todo esto sin importar a la altura que se
encuentren los apartamentos. En cuanto a las diferentes alturas de
los apartamentos analiza como los apartamentos al estar en
niveles altos cuentan con una gran vista y buenas perspectivas.
Por ultimo resalta como el construir en altura permite tener la
misma densidad. Al conocer los comentarios del autor nos
pudimos formular preguntas como ¿Cómo funcionan los jardines
en los pisos a niveles altos y como contribuyen en cuanto aspectos
climáticos? y Cuales son los beneficios que traen los jardines a
estas alturas?
Immeuble Clarté, Geneva,
Switzerland, 1930
http://www.fondationlecorbusier.fr/

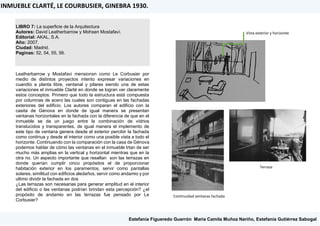

LIBRO 7: La superficie de la Arquitectura
Autores: David Leatherbarrow y Mohsen Mostafavi.
Editorial: AKAL, S.A.
Año: 2007.
Ciudad: Madrid.
Paginas: 52, 54, 55, 56.
Leatherbarrow y Mostafavi mensionsn como Le Corbusier por
medio de distintos proyectos intento expresar variaciones en
cuandto a planta libre, ventanal y pilares siendo una de estas
variaciones el inmueble Clarté en donde se logran ver claramente
estos conceptos. Primero que todo la estructura está compuesta
por columnas de acero las cuales son contiguas en las fachadas
exteriores del edificio. Los autores comparan el edificio con la
casita de Génova en donde de igual manera se presentan
ventanas horizontales en la fachada con la diferencia de que en el
inmueble se da un juego entre la combinación de vidrios
translucidos y transparentes, de igual manera el implemento de
este tipo de ventana genera desde el exterior percibir la fachada
como continua y desde el interior como una posible vista a todo el
horizonte. Continuando con la comparación con la casa de Génova
podemos hablar de cómo las ventanas en el inmueble trtan de ser
mucho más amplias en la vertical y horizontal mientras que en la
otra no. Un aspecto importante que resaltan son las terrazas en
donde querían cumplir cinco propósitos el de proporcionar
habitación exterior en los paramentos, servir como pantallas
solares, similitud con edificios aledaños, servir como andamio y por
ultimo dividir la fachada en dos
¿Las terrazas son necesarias para generar amplitud en el interior
del edificio o las ventanas podrían brindan esta percepción? ¿el
propósito de andamio en las terrazas fue pensado por Le
Corbusier?
Vista exterior y horizonte
Continuidad ventanas fachada
Terraza

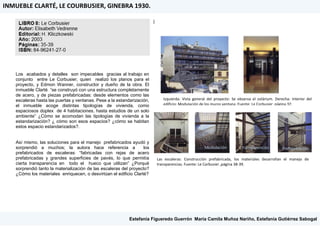

Los acabados y detalles son impecables gracias al trabajo en
conjunto entre Le Corbusier, quien realizó los planos para el
proyecto, y Edmon Wanner, constructor y dueño de la obra. El
inmueble Clarté “se construyó con una estructura completamente
de acero, y de piezas prefabricadas: desde elementos como las
escaleras hasta las puertas y ventanas. Pese a la estandarización,
el inmueble acoge distintas tipologías de vivienda, como
espaciosos dúplex de 4 habitaciones, hasta estudios de un solo
ambiente” ¿Cómo se acomodan las tipologías de vivienda a la
estandarización? ¿ cómo son esos espacios? ¿cómo se habitan
estos espacio estandarizados?.
Así mismo, las soluciones para el manejo prefabricados ayudó y
sorprendió a muchos; la autora hace referencia a los
prefabricados de escaleras: “fabricadas con rejas de acero
prefabricadas y grandes superficies de pavés, lo que permitía
cierta transparencia en todo el hueco que utilizan” ¿Porqué
sorprendió tanto la materialización de las escaleras del proyecto?
¿Cómo los materiales enriquecen, o desvirtúan el edificio Clarté?
|
Izquierda: Vista general del proyecto: Se observa el solárium. Derecha: Interior del
edificio: Modulación de los muros ventana. Fuente: Le Corbusier ,página 37.
Las escaleras: Construcción prefabricada, los materiales desarrollan el manejo de
transparencias. Fuente: Le Corbusier ,página 38-39.
Modulación Transparencias Prefabricación

Por otra parte, el inmueble Clarté es el desarrollo de un proyecto
que contribuye y refleja las ideas que se irán desarrollando a futuro
en las construcciones en bloque, como por ejemplo las vistas, los
espacios colectivos, la disposición de los servicios, entre otras: “la
cubierta es un solárium común a todos los vecinos que tiene las
mejores vistas de la ciudad. En la planta baja, se dispone los
servicios comunes- aparcamientos individualizados, trasteros, y
las instalaciones de la calefacción central-. Así mismo están
dispuestas cinco tiendas situadas en la parte más concurrida de
la calle”.
Planta tipo proyecto: Se indican disponen las escaleras en puntos centrales.
Fuente: Le Corbusier ,página 36.

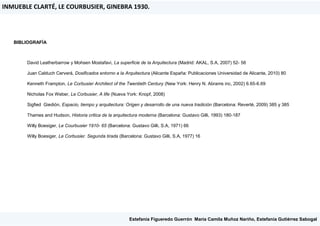

BIBLIOGRAFÍA
David Leatherbarrow y Mohsen Mostafavi, La superficie de la Arquitectura (Madrid: AKAL, S.A, 2007) 52- 56
Juan Calduch Cerverá, Dosificados entorno a la Arquitectura (Alicante España: Publicaciones Universidad de Alicante, 2010) 80
Kenneth Frampton, Le Corbusier Architect of the Twentieth Century (New York: Henry N. Abrams inc, 2002) 6.65-6.69
Nicholas Fox Weber, Le Corbusier, A life (Nueva York: Knopf, 2008)
Sigfied Giedión, Espacio, tiempo y arquitectura: Origen y desarrollo de una nueva tradición (Barcelona: Reverté, 2009) 385 y 385
Thames and Hudson, Historia critica de la arquitectura moderna (Barcelona: Gustavo Gilli, 1993) 180-187
Willy Boesiger, Le Courbusier 1910- 65 (Barcelona: Gustavo Gilli, S.A, 1971) 66
Willy Boesiger, Le Corbusier. Segunda tirada (Barcelona: Gustavo Gilli, S.A, 1977) 16

Entrega 1. Arquitectura Moderna

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Entrega 1. Arquitectura Moderna

Más de Estefania Figueredo Guerron

Último

Entrega 1. Arquitectura Moderna
