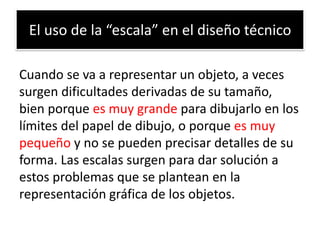

2. El uso de la “escala” en el diseño técnico
Cuando se va a representar un objeto, a veces
surgen dificultades derivadas de su tamaño,
bien porque es muy grande para dibujarlo en los
límites del papel de dibujo, o porque es muy
pequeño y no se pueden precisar detalles de su
forma. Las escalas surgen para dar solución a
estos problemas que se plantean en la
representación gráfica de los objetos.

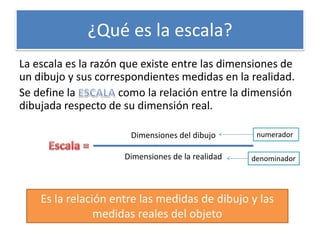

3. ¿Qué es la escala?
La escala es la razón que existe entre las dimensiones de
un dibujo y sus correspondientes medidas en la realidad.
Se define la como la relación entre la dimensión
dibujada respecto de su dimensión real.
Es la relación entre las medidas de dibujo y las
medidas reales del objeto
Dimensiones del dibujo
Dimensiones de la realidad
numerador
denominador

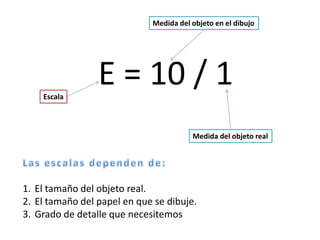

4. E = 10 / 1Escala
Medida del objeto en el dibujo
Medida del objeto real
1. El tamaño del objeto real.
2. El tamaño del papel en que se dibuje.
3. Grado de detalle que necesitemos

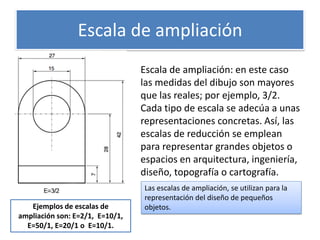

6. Escala de ampliación
Escala de ampliación: en este caso
las medidas del dibujo son mayores
que las reales; por ejemplo, 3/2.
Cada tipo de escala se adecúa a unas
representaciones concretas. Así, las
escalas de reducción se emplean
para representar grandes objetos o
espacios en arquitectura, ingeniería,
diseño, topografía o cartografía.
Las escalas de ampliación, se utilizan para la
representación del diseño de pequeños
objetos.Ejemplos de escalas de
ampliación son: E=2/1, E=10/1,
E=50/1, E=20/1 o E=10/1.

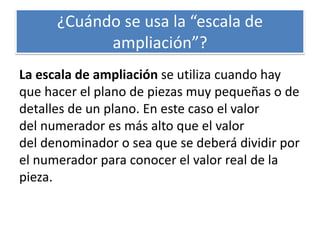

7. ¿Cuándo se usa la “escala de
ampliación”?
La escala de ampliación se utiliza cuando hay
que hacer el plano de piezas muy pequeñas o de
detalles de un plano. En este caso el valor
del numerador es más alto que el valor
del denominador o sea que se deberá dividir por
el numerador para conocer el valor real de la
pieza.

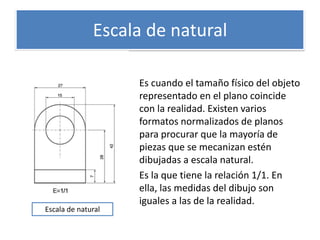

8. Escala de natural
Es cuando el tamaño físico del objeto
representado en el plano coincide
con la realidad. Existen varios
formatos normalizados de planos
para procurar que la mayoría de
piezas que se mecanizan estén
dibujadas a escala natural.
Es la que tiene la relación 1/1. En
ella, las medidas del dibujo son
iguales a las de la realidad.
Escala de natural

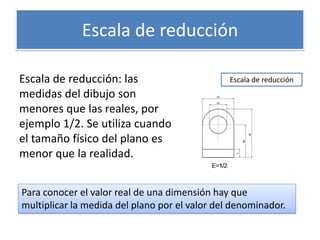

9. Escala de reducción
Escala de reducción: las
medidas del dibujo son
menores que las reales, por
ejemplo 1/2. Se utiliza cuando
el tamaño físico del plano es
menor que la realidad.
Escala de reducción
Para conocer el valor real de una dimensión hay que
multiplicar la medida del plano por el valor del denominador.

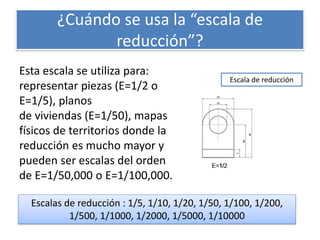

10. ¿Cuándo se usa la “escala de
reducción”?
Esta escala se utiliza para:
representar piezas (E=1/2 o
E=1/5), planos
de viviendas (E=1/50), mapas
físicos de territorios donde la
reducción es mucho mayor y
pueden ser escalas del orden
de E=1/50,000 o E=1/100,000.
Escala de reducción

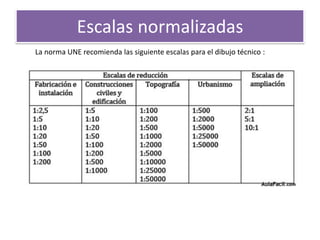

Escalas de reducción : 1/5, 1/10, 1/20, 1/50, 1/100, 1/200,
1/500, 1/1000, 1/2000, 1/5000, 1/10000

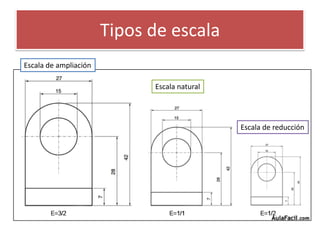

13. ¿Qué es la escala de un diseño?
La escala es la relación
matemática que existe
entre las dimensiones
reales y las del dibujo
que representa la
realidad sobre un plano
o un mapa. Es la relación
de proporción que existe
entre las medidas de un
mapa con las originales.

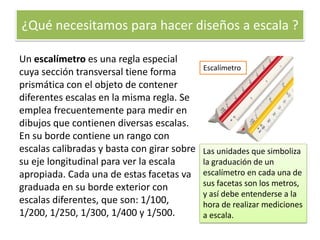

14. ¿Qué necesitamos para hacer diseños a escala ?
Un escalímetro es una regla especial
cuya sección transversal tiene forma
prismática con el objeto de contener
diferentes escalas en la misma regla. Se
emplea frecuentemente para medir en
dibujos que contienen diversas escalas.
En su borde contiene un rango con
escalas calibradas y basta con girar sobre
su eje longitudinal para ver la escala
apropiada. Cada una de estas facetas va
graduada en su borde exterior con
escalas diferentes, que son: 1/100,
1/200, 1/250, 1/300, 1/400 y 1/500.
Escalímetro
Las unidades que simboliza
la graduación de un
escalímetro en cada una de
sus facetas son los metros,
y así debe entenderse a la
hora de realizar mediciones
a escala.
