El documento resume la estructura y composición de la Tierra, explicando que está compuesta por capas concéntricas. Describe las capas exteriores de la atmósfera, hidrosfera y geosfera, esta última dividida en corteza, manto y núcleo. Explica que la corteza y manto se dividen en capas internas y que la composición y densidad varían con la profundidad. También resume los principales métodos para estudiar el interior de la Tierra, como la sismología, gravedad y magnetismo.

1. ESTRUCTURA Y COMPOSICIÓN DE LA TIERRA LOS MÉTODOS DE ESTUDIO Textos: Antonio Arenal Imágenes: wikipedia

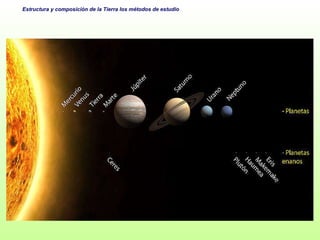

2. INTRODUCCIÓN TERCER PLANETA DEL SISTEMA SOLAR ORIGEN HACE 4570 M.A. SÓLIDA EN SU MAYORÍA ATMÓSFERA, HIDROSFERA Y GEOSFERAS 6378 KM DE RADIO DENSIDAD MEDIA 5520 kg/m 3 LA MAYORÍA DE NUESTROS CONOCIMIENTOS LOS HEMOS OBTENIDO DE MÉTODOS INDIRECTOS

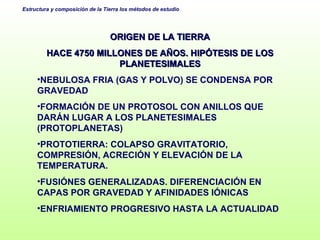

4. ORIGEN DE LA TIERRA HACE 4750 MILLONES DE AÑOS. HIPÓTESIS DE LOS PLANETESIMALES NEBULOSA FRIA (GAS Y POLVO) SE CONDENSA POR GRAVEDAD FORMACIÓN DE UN PROTOSOL CON ANILLOS QUE DARÁN LUGAR A LOS PLANETESIMALES (PROTOPLANETAS) PROTOTIERRA: COLAPSO GRAVITATORIO, COMPRESIÓN, ACRECIÓN Y ELEVACIÓN DE LA TEMPERATURA. FUSIÓNES GENERALIZADAS. DIFERENCIACIÓN EN CAPAS POR GRAVEDAD Y AFINIDADES IÓNICAS ENFRIAMIENTO PROGRESIVO HASTA LA ACTUALIDAD

5. DISCO PROTOPLANETARIO

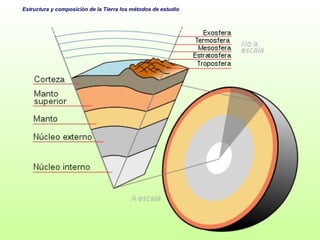

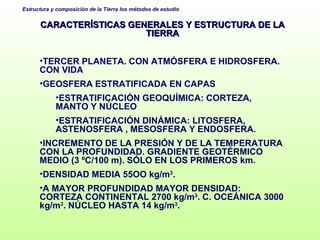

6. CARACTERÍSTICAS GENERALES Y ESTRUCTURA DE LA TIERRA TERCER PLANETA. CON ATMÓSFERA E HIDROSFERA. CON VIDA GEOSFERA ESTRATIFICADA EN CAPAS ESTRATIFICACIÓN GEOQUÍMICA: CORTEZA, MANTO Y NÚCLEO ESTRATIFICACIÓN DINÁMICA: LITOSFERA, ASTENOSFERA , MESOSFERA Y ENDOSFERA. INCREMENTO DE LA PRESIÓN Y DE LA TEMPERATURA CON LA PROFUNDIDAD. GRADIENTE GEOTÉRMICO MEDIO (3 ºC/100 m). SÓLO EN LOS PRIMEROS km. DENSIDAD MEDIA 55OO kg/m 3 . A MAYOR PROFUNDIDAD MAYOR DENSIDAD: CORTEZA CONTINENTAL 2700 kg/m 3 . C. OCEÁNICA 3000 kg/m 3 . NÚCLEO HASTA 14 kg/m 3 .

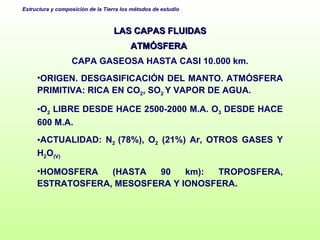

9. LAS CAPAS FLUIDAS ATMÓSFERA CAPA GASEOSA HASTA CASI 10.000 km. ORIGEN. DESGASIFICACIÓN DEL MANTO. ATMÓSFERA PRIMITIVA: RICA EN CO 2 , SO 2 Y VAPOR DE AGUA. O 2 LIBRE DESDE HACE 2500-2000 M.A. O 3 DESDE HACE 600 M.A. ACTUALIDAD: N 2 (78%), O 2 (21%) Ar, OTROS GASES Y H 2 O (V) HOMOSFERA (HASTA 90 km): TROPOSFERA, ESTRATOSFERA, MESOSFERA Y IONOSFERA.

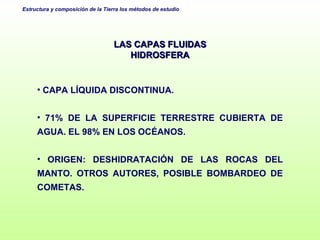

11. LAS CAPAS FLUIDAS HIDROSFERA CAPA LÍQUIDA DISCONTINUA. 71% DE LA SUPERFICIE TERRESTRE CUBIERTA DE AGUA. EL 98% EN LOS OCÉANOS. ORIGEN: DESHIDRATACIÓN DE LAS ROCAS DEL MANTO. OTROS AUTORES, POSIBLE BOMBARDEO DE COMETAS.

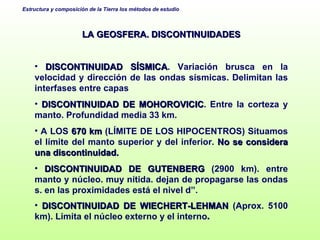

13. LA GEOSFERA. DISCONTINUIDADES DISCONTINUIDAD SÍSMICA . Variación brusca en la velocidad y dirección de las ondas sísmicas. Delimitan las interfases entre capas DISCONTINUIDAD DE MOHOROVICIC . Entre la corteza y manto. Profundidad media 33 km. A LOS 670 km (LÍMITE DE LOS HIPOCENTROS) Situamos el límite del manto superior y del inferior. No se considera una discontinuidad. DISCONTINUIDAD DE GUTENBERG (2900 km). entre manto y núcleo. muy nítida. dejan de propagarse las ondas s. en las proximidades está el nivel d”. DISCONTINUIDAD DE WIECHERT-LEHMAN (Aprox. 5100 km). Limita el núcleo externo y el interno .

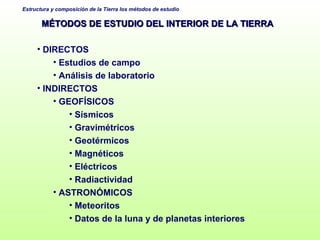

15. MÉTODOS DE ESTUDIO DEL INTERIOR DE LA TIERRA DIRECTOS Estudios de campo Análisis de laboratorio INDIRECTOS GEOFÍSICOS Sísmicos Gravimétricos Geotérmicos Magnéticos Eléctricos Radiactividad ASTRONÓMICOS Meteoritos Datos de la luna y de planetas interiores

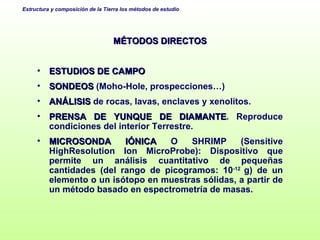

16. MÉTODOS DIRECTOS ESTUDIOS DE CAMPO SONDEOS (Moho-Hole, prospecciones…) ANÁLISIS de rocas, lavas, enclaves y xenolitos. PRENSA DE YUNQUE DE DIAMANTE . Reproduce condiciones del interior Terrestre. MICROSONDA IÓNICA O SHRIMP (Sensitive HighResolution Ion MicroProbe): Dispositivo que permite un análisis cuantitativo de pequeñas cantidades (del rango de picogramos: 10 -12 g) de un elemento o un isótopo en muestras sólidas, a partir de un método basado en espectrometría de masas.

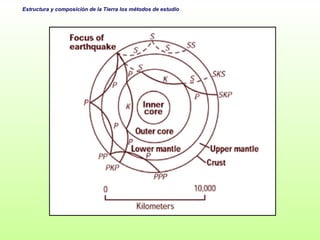

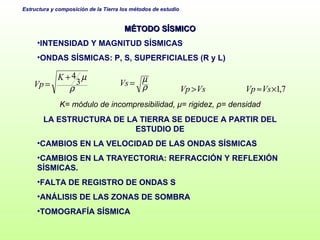

17. MÉTODO SÍSMICO INTENSIDAD Y MAGNITUD SÍSMICAS ONDAS SÍSMICAS: P, S, SUPERFICIALES (R y L) K= módulo de incompresibilidad, μ = rigidez, ρ = densidad LA ESTRUCTURA DE LA TIERRA SE DEDUCE A PARTIR DEL ESTUDIO DE CAMBIOS EN LA VELOCIDAD DE LAS ONDAS SÍSMICAS CAMBIOS EN LA TRAYECTORIA: REFRACCIÓN Y REFLEXIÓN SÍSMICAS. FALTA DE REGISTRO DE ONDAS S ANÁLISIS DE LAS ZONAS DE SOMBRA TOMOGRAFÍA SÍSMICA

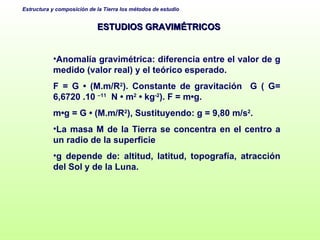

19. ESTUDIOS GRAVIMÉTRICOS Anomalía gravimétrica: diferencia entre el valor de g medido (valor real) y el teórico esperado. F = G • (M.m/R 2 ). Constante de gravitación G ( G= 6,6720 .10 –11 N • m 2 • kg -2 ). F = m•g. m•g = G • (M.m/R 2 ), Sustituyendo: g = 9,80 m/s 2 . La masa M de la Tierra se concentra en el centro a un radio de la superficie g depende de: altitud, latitud, topografía, atracción del Sol y de la Luna.

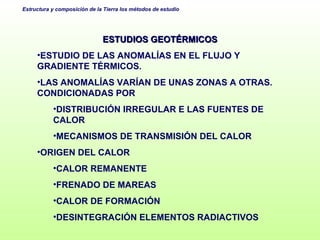

20. ESTUDIOS GEOTÉRMICOS ESTUDIO DE LAS ANOMALÍAS EN EL FLUJO Y GRADIENTE TÉRMICOS. LAS ANOMALÍAS VARÍAN DE UNAS ZONAS A OTRAS. CONDICIONADAS POR DISTRIBUCIÓN IRREGULAR E LAS FUENTES DE CALOR MECANISMOS DE TRANSMISIÓN DEL CALOR ORIGEN DEL CALOR CALOR REMANENTE FRENADO DE MAREAS CALOR DE FORMACIÓN DESINTEGRACIÓN ELEMENTOS RADIACTIVOS

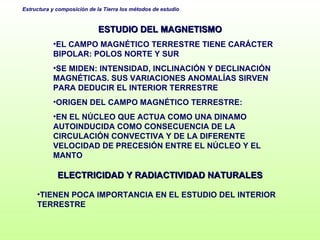

21. ESTUDIO DEL MAGNETISMO EL CAMPO MAGNÉTICO TERRESTRE TIENE CARÁCTER BIPOLAR: POLOS NORTE Y SUR SE MIDEN: INTENSIDAD, INCLINACIÓN Y DECLINACIÓN MAGNÉTICAS. SUS VARIACIONES ANOMALÍAS SIRVEN PARA DEDUCIR EL INTERIOR TERRESTRE ORIGEN DEL CAMPO MAGNÉTICO TERRESTRE: EN EL NÚCLEO QUE ACTUA COMO UNA DINAMO AUTOINDUCIDA COMO CONSECUENCIA DE LA CIRCULACIÓN CONVECTIVA Y DE LA DIFERENTE VELOCIDAD DE PRECESIÓN ENTRE EL NÚCLEO Y EL MANTO ELECTRICIDAD Y RADIACTIVIDAD NATURALES TIENEN POCA IMPORTANCIA EN EL ESTUDIO DEL INTERIOR TERRESTRE

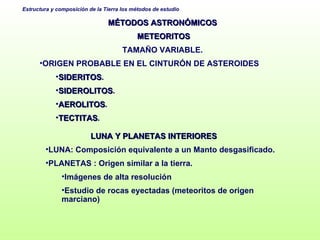

22. MÉTODOS ASTRONÓMICOS METEORITOS TAMAÑO VARIABLE. ORIGEN PROBABLE EN EL CINTURÓN DE ASTEROIDES SIDERITOS . SIDEROLITOS . AEROLITOS . TECTITAS . LUNA Y PLANETAS INTERIORES LUNA: Composición equivalente a un Manto desgasificado. PLANETAS : Origen similar a la tierra. Imágenes de alta resolución Estudio de rocas eyectadas (meteoritos de origen marciano)

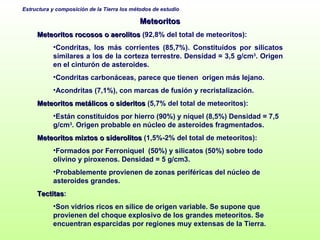

23. Meteoritos Meteoritos rocosos o aerolitos (92,8% del total de meteoritos): Condritas, los más corrientes (85,7%). Constituídos por silicatos similares a los de la corteza terrestre. Densidad = 3,5 g/cm 3 . Origen en el cinturón de asteroides. Condritas carbonáceas, parece que tienen origen más lejano. Acondritas (7,1%), con marcas de fusión y recristalización. Meteoritos metálicos o sideritos (5,7% del total de meteoritos): Están constituidos por hierro ( 90%) y níquel (8,5%) Densidad = 7,5 g/cm 3 . Origen probable en núcleo de asteroides fragmentados. Meteoritos mixtos o siderolitos (1,5%-2% del total de meteoritos): Formados por Ferroniquel (50%) y silicatos (50%) sobre todo olivino y piroxenos. Densidad = 5 g/cm3. Probablemente provienen de zonas periféricas del núcleo de asteroides grandes. Tectitas : Son vidrios ricos en sílice de origen variable. Se supone que provienen del choque explosivo de los grandes meteoritos. Se encuentran esparcidas por regiones muy extensas de la Tierra.

24. Modelo geoquímico LA CORTEZA TERRESTRE CAPA MÁS SUPERFICIAL . 5-80 km (media 33 km, Mohorovicic). volumen 3% masa 1%. CONTINENTAL : Parte no sumergida y plataformas continentales. Espesor 33-35 km, máximo Himalaya 80 km. Densidad media 2,7 g/cm 3 . Roca más antigua 3960 m.a. OCEÁNICA : Fondos oceánicos (66% de la superficie). Grosor 5-8 km. Densidad media 3,0 g/cm 3 . Rocas de no más de 180 m.a. TRANSICIÓN : No esta presente en todas las zonas. Parece más una corteza continental adelgazada.

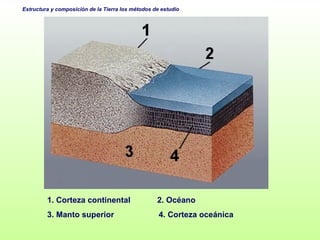

25. 1. Corteza continental 2. Océano 3. Manto superior 4. Corteza oceánica

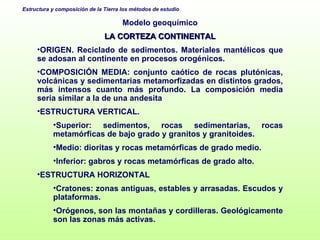

26. Modelo geoquímico LA CORTEZA CONTINENTAL ORIGEN. Reciclado de sedimentos. Materiales mantélicos que se adosan al continente en procesos orogénicos. COMPOSICIÓN MEDIA: conjunto caótico de rocas plutónicas, volcánicas y sedimentarias metamorfizadas en distintos grados, más intensos cuanto más profundo. La composición media sería similar a la de una andesita ESTRUCTURA VERTICAL. Superior: sedimentos, rocas sedimentarias, rocas metamórficas de bajo grado y granitos y granitoides. Medio: dioritas y rocas metamórficas de grado medio. Inferior: gabros y rocas metamórficas de grado alto. ESTRUCTURA HORIZONTAL Cratones: zonas antiguas, estables y arrasadas. Escudos y plataformas. Orógenos, son las montañas y cordilleras. Geológicamente son las zonas más activas.

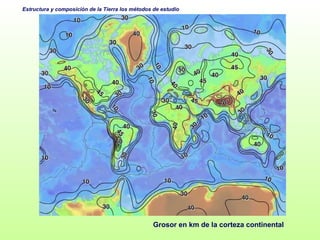

27. Grosor en km de la corteza continental

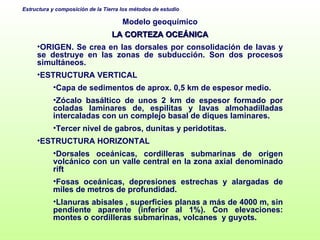

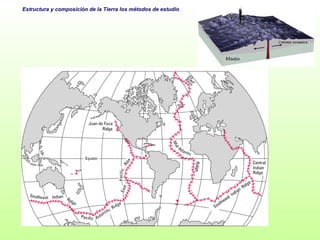

28. Modelo geoquímico LA CORTEZA OCEÁNICA ORIGEN. Se crea en las dorsales por consolidación de lavas y se destruye en las zonas de subducción. Son dos procesos simultáneos. ESTRUCTURA VERTICAL Capa de sedimentos de aprox. 0,5 km de espesor medio. Zócalo basáltico de unos 2 km de espesor formado por coladas laminares de, espilitas y lavas almohadilladas intercaladas con un complejo basal de diques laminares. Tercer nivel de gabros, dunitas y peridotitas. ESTRUCTURA HORIZONTAL Dorsales oceánicas, cordilleras submarinas de origen volcánico con un valle central en la zona axial denominado rift Fosas oceánicas, depresiones estrechas y alargadas de miles de metros de profundidad. Llanuras abisales , superficies planas a más de 4000 m, sin pendiente aparente (inferior al 1%). Con elevaciones: montes o cordilleras submarinas, volcanes y guyots.

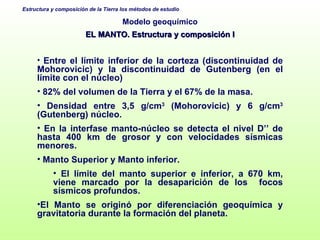

30. Modelo geoquímico EL MANTO. Estructura y composición I Entre el límite inferior de la corteza (discontinuidad de Mohorovicic) y la discontinuidad de Gutenberg (en el límite con el núcleo) 82% del volumen de la Tierra y el 67% de la masa. Densidad entre 3,5 g/cm 3 (Mohorovicic) y 6 g/cm 3 (Gutenberg) núcleo. En la interfase manto-núcleo se detecta el nivel D’’ de hasta 400 km de grosor y con velocidades sísmicas menores. Manto Superior y Manto inferior. El límite del manto superior e inferior, a 670 km, viene marcado por la desaparición de los focos sísmicos profundos. El Manto se originó por diferenciación geoquímica y gravitatoria durante la formación del planeta.

31. Modelo geoquímico EL MANTO. Estructura y composición II COMPOSICIÓN : dos hipótesis MANTO PERIDOTÍTICO : se basa en el posible origen las de rocas básicas y ultrabásicas de la corteza oceánica. A las temperaturas reinantes en el Manto, las peridotitas se fundirían parcialmente dando magmas basálticos. Moho sería, además de una discontinuidad sísmica, una discontinuidad química. En los sondeos marinos realizados sobre bloques oceánicos levantados y erosionados se han encontrado peridotitas debajo de la corteza oceánica. El Manto es anisótropo para la velocidad de las ondas sísmicas, hasta un 9%, que es similar a la anisotropía medida en el laboratorio para las peridotitas. MANTO ECLOGÍTICO : (eclogita = 50% granate y 50% piroxeno). Son rocas de metamorfismo de presión (confinamiento), de tal manera que de la Corteza al Manto sólo habría cambio de estructura, no de composición química. Moho no sería una discontinuidad química.

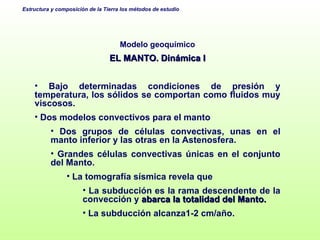

32. Modelo geoquímico EL MANTO. Dinámica I Bajo determinadas condiciones de presión y temperatura, los sólidos se comportan como fluidos muy viscosos. Dos modelos convectivos para el manto Dos grupos de células convectivas, unas en el manto inferior y las otras en la Astenosfera. Grandes células convectivas únicas en el conjunto del Manto. La tomografía sísmica revela que La subducción es la rama descendente de la convección y abarca la totalidad del Manto. La subducción alcanza1-2 cm/año.

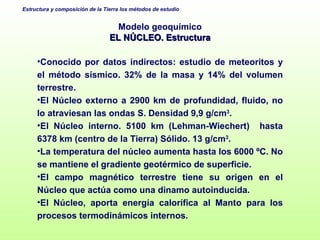

33. Modelo geoquímico EL NÚCLEO. Estructura Conocido por datos indirectos: estudio de meteoritos y el método sísmico. 32% de la masa y 14% del volumen terrestre. El Núcleo externo a 2900 km de profundidad, fluido, no lo atraviesan las ondas S. Densidad 9,9 g/cm 3 . El Núcleo interno. 5100 km (Lehman-Wiechert) hasta 6378 km (centro de la Tierra) Sólido. 13 g/cm 3 . La temperatura del núcleo aumenta hasta los 6000 ºC. No se mantiene el gradiente geotérmico de superficie. El campo magnético terrestre tiene su origen en el Núcleo que actúa como una dinamo autoinducida. El Núcleo, aporta energía calorífica al Manto para los procesos termodinámicos internos.

34. Modelo geoquímico ORIGEN DEL NÚCLEO Varias hipótesis Acreción homogénea : Los materiales de la Prototierra se diferenciarían por gravedad, los más densos formarían el núcleo. Acreción heterogénea : Primero se formaría el Núcleo y luego el Manto por acreción de nuevos materiales silicatados. Modelo sintético : Es el más aceptado. En una Tierra con composición homogénea de silicatos y hierro, los impactos de nuevos cuerpos elevarían la temperatura. Se fundirían el hierro que iría desciendo hasta alcanzar la posición del Núcleo interno. Al enfriarse y solidificar, el calor liberado pondría en movimiento convectivo el Núcleo externo creando el campo magnético.

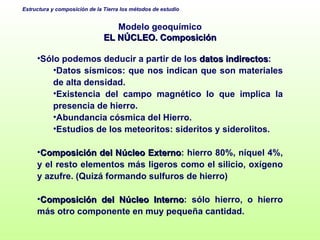

35. Modelo geoquímico EL NÚCLEO. Composición Sólo podemos deducir a partir de los datos indirectos : Datos sísmicos: que nos indican que son materiales de alta densidad. Existencia del campo magnético lo que implica la presencia de hierro. Abundancia cósmica del Hierro. Estudios de los meteoritos: sideritos y siderolitos. Composición del Núcleo Externo : hierro 80%, níquel 4%, y el resto elementos más ligeros como el silicio, oxígeno y azufre. (Quizá formando sulfuros de hierro) Composición del Núcleo Interno : sólo hierro, o hierro más otro componente en muy pequeña cantidad.

36. Modelo dinámico LITOSFERA Formada por la Corteza (continental y oceánica) y los primeros kilómetros del Manto (manto litosférico). Rígida y sólida. Se comporta como una unidad física que interviene activamente en procesos dinámicos entre placas. El límite de la litosfera lo situamos a una profundidad media de 120 km. En los océanos está a 50-80 km y en las dorsales a sólo 5-10 km.

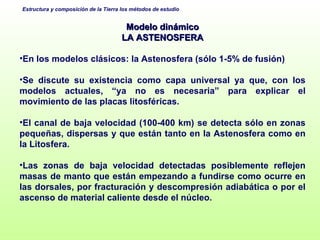

39. Modelo dinámico LA ASTENOSFERA En los modelos clásicos: la Astenosfera (sólo 1-5% de fusión) Se discute su existencia como capa universal ya que, con los modelos actuales, “ya no es necesaria” para explicar el movimiento de las placas litosféricas. El canal de baja velocidad (100-400 km) se detecta sólo en zonas pequeñas, dispersas y que están tanto en la Astenosfera como en la Litosfera. Las zonas de baja velocidad detectadas posiblemente reflejen masas de manto que están empezando a fundirse como ocurre en las dorsales, por fracturación y descompresión adiabática o por el ascenso de material caliente desde el núcleo.

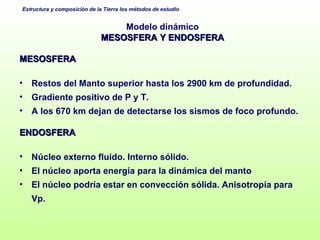

40. Modelo dinámico MESOSFERA Y ENDOSFERA MESOSFERA Restos del Manto superior hasta los 2900 km de profundidad. Gradiente positivo de P y T. A los 670 km dejan de detectarse los sismos de foco profundo. ENDOSFERA Núcleo externo fluido. Interno sólido. El núcleo aporta energía para la dinámica del manto El núcleo podría estar en convección sólida. Anisotropía para Vp.
