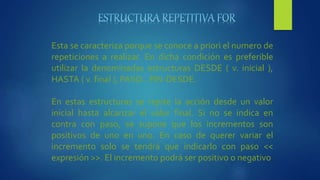

2. Esta se caracteriza porque se conoce a priori el numero de
repeticiones a realizar. En dicha condición es preferible
utilizar la denominadas estructuras DESDE ( v. inicial ),
HASTA ( v. final ), PASO…FIN-DESDE.
En estas estructuras se repite la acción desde un valor
inicial hasta alcanzar el valor final. Si no se indica en
contra con paso, se supone que los incrementos son
positivos de uno en uno. En caso de querer variar el
incremento solo se tendrá que indicarlo con paso <<
expresión >>. El incremento podrá ser positivo o negativo

3. Para (valor inicial)
Acciones
Hasta
(valor final)
N
OSI

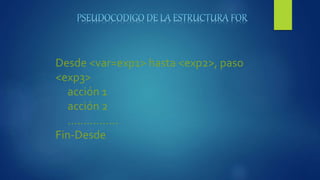

4. Desde <var=exp1> hasta <exp2>, paso
<exp3>
acción 1
acción 2
…………….
Fin-Desde

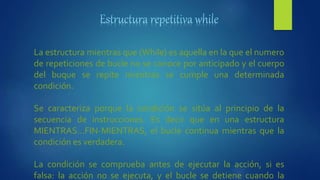

5. La estructura mientras que (While) es aquella en la que el numero
de repeticiones de bucle no se conoce por anticipado y el cuerpo
del buque se repite mientras se cumple una determinada
condición.
Se caracteriza porque la condición se sitúa al principio de la
secuencia de instrucciones. Es decir que en una estructura
MIENTRAS…FIN-MIENTRAS, el bucle continua mientras que la
condición es verdadera.
La condición se comprueba antes de ejecutar la acción, si es
falsa: la acción no se ejecuta, y el bucle se detiene cuando la

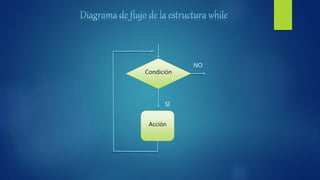

6. Condición
Acción
SI
NO

7. Mientras <condición> hacer
acción 1
acción 2
………….
Fin-Mientras

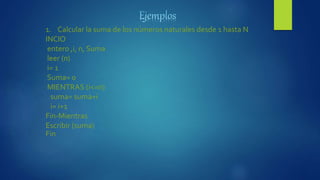

8. 1. Calcular la suma de los números naturales desde 1 hasta N
INCIO
entero ,i, n, Suma
leer (n)
i= 1
Suma= 0
MIENTRAS (i<=n)
suma= suma+i
i= i+1
Fin-Mientras
Escribir (suma)
Fin

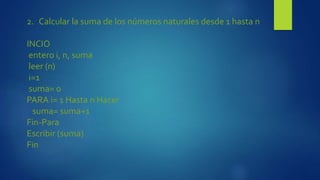

9. 2. Calcular la suma de los números naturales desde 1 hasta n
INCIO
entero i, n, suma
leer (n)
i=1
suma= 0
PARA i= 1 Hasta n Hacer
suma= suma+1
Fin-Para
Escribir (suma)
Fin

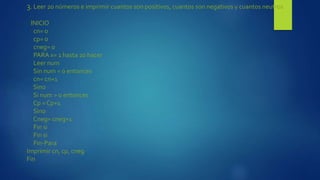

10. 3. Leer 20 números e imprimir cuantos son positivos, cuantos son negativos y cuantos neutros
INICIO
cn= 0
cp= 0
cneg= 0
PARA x= 1 hasta 20 hacer
Leer num
Sin num = 0 entonces
cn= cn+1
Sino
Si num > 0 entonces
Cp = Cp+1
Sino
Cneg= cneg+1
Fin si
Fin si
Fin-Para
Imprimir cn, cp, cneg
Fin

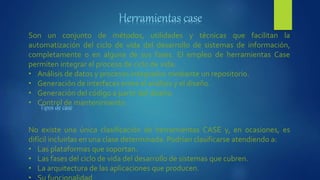

11. Son un conjunto de métodos, utilidades y técnicas que facilitan la
automatización del ciclo de vida del desarrollo de sistemas de información,
completamente o en alguna de sus fases. El empleo de herramientas Case
permiten integrar el proceso de ciclo de vida:
• Análisis de datos y procesos integrados mediante un repositorio.
• Generación de interfaces entre el análisis y el diseño.
• Generación del código a partir del diseño.
• Control de mantenimiento.
No existe una única clasificación de herramientas CASE y, en ocasiones, es
difícil incluirlas en una clase determinada. Podrían clasificarse atendiendo a:
• Las plataformas que soportan.
• Las fases del ciclo de vida del desarrollo de sistemas que cubren.
• La arquitectura de las aplicaciones que producen.

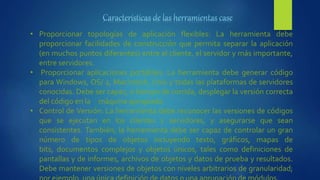

12. • Proporcionar topologías de aplicación flexibles: La herramienta debe
proporcionar facilidades de construcción que permita separar la aplicación
(en muchos puntos diferentes) entre el cliente, el servidor y más importante,
entre servidores.
• Proporcionar aplicaciones portátiles: La herramienta debe generar código
para Windows, OS/ 2, Macintosh, Unix y todas las plataformas de servidores
conocidas. Debe ser capaz, a tiempo de corrida, desplegar la versión correcta
del código en la máquina apropiada.
• Control de Versión: La herramienta debe reconocer las versiones de códigos
que se ejecutan en los clientes y servidores, y asegurarse que sean
consistentes. También, la herramienta debe ser capaz de controlar un gran
número de tipos de objetos incluyendo texto, gráficos, mapas de
bits, documentos complejos y objetos únicos, tales como definiciones de
pantallas y de informes, archivos de objetos y datos de prueba y resultados.
Debe mantener versiones de objetos con niveles arbitrarios de granularidad;

13. • Trabajar con una variedad de administradores de recurso. La herramienta debe
adaptarse ella misma a los administradores de recurso que existen en varios
servidores de la red; su interacción con los administradores de recurso debería ser
negociable a tiempo de ejecución.
• Trabajar con una variedad de software intermedios. La herramienta debe adaptar
sus comunicaciones cliente / servidor al software intermedio existente. Como
mínimo la herramienta debería ajustar los temporizadores basándose en, si el
tráfico se está moviendo en una LAN oWAN.
• Soporte multiusuarios. La herramienta debe permitir que varios diseñadores
trabajen en una aplicación simultáneamente. Debe gestionarse los accesos
concurrentes a la base de datos por diferentes usuarios, mediante el arbitrio y
bloqueos de accesos a nivel de archivo o de registro.
• Seguridad. La herramienta debe proporcionar mecanismos para controlar el acceso
y las modificaciones a los que contiene. La herramienta debe, al menos, mantener
contraseñas y permisos de acceso en distintos niveles para cada usuario. También
debe facilitar la realización automática de copias de seguridad y recuperaciones de
las mismas, así como el almacenamiento de grupos de información determinados,
por ejemplo, por proyecto o aplicaciones.
