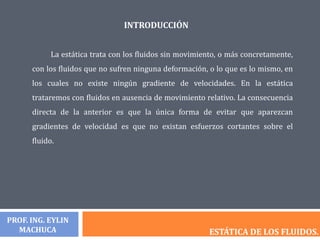

2. La estática trata con los fluidos sin movimiento, o más concretamente,
con los fluidos que no sufren ninguna deformación, o lo que es lo mismo, en
los cuales no existe ningún gradiente de velocidades. En la estática
trataremos con fluidos en ausencia de movimiento relativo. La consecuencia
directa de la anterior es que la única forma de evitar que aparezcan
gradientes de velocidad es que no existan esfuerzos cortantes sobre el
fluido.
PROF. ING. EYLIN
MACHUCA ESTÁTICA DE LOS FLUIDOS.
INTRODUCCIÓN

3. PRESIÓN.

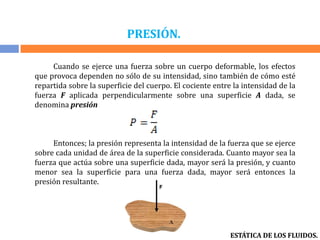

Cuando se ejerce una fuerza sobre un cuerpo deformable, los efectos
que provoca dependen no sólo de su intensidad, sino también de cómo esté
repartida sobre la superficie del cuerpo. El cociente entre la intensidad de la
fuerza F aplicada perpendicularmente sobre una superficie A dada, se
denomina presión
Entonces; la presión representa la intensidad de la fuerza que se ejerce
sobre cada unidad de área de la superficie considerada. Cuanto mayor sea la
fuerza que actúa sobre una superficie dada, mayor será la presión, y cuanto
menor sea la superficie para una fuerza dada, mayor será entonces la
presión resultante.
ESTÁTICA DE LOS FLUIDOS.

4. PRESIÓN.

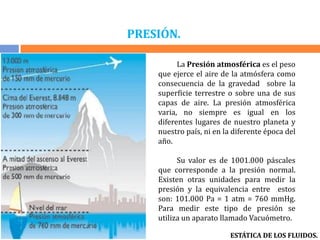

La Presión atmosférica es el peso
que ejerce el aire de la atmósfera como
consecuencia de la gravedad sobre la
superficie terrestre o sobre una de sus
capas de aire. La presión atmosférica
varia, no siempre es igual en los
diferentes lugares de nuestro planeta y
nuestro país, ni en la diferente época del
año.
Su valor es de 1001.000 páscales
que corresponde a la presión normal.
Existen otras unidades para medir la
presión y la equivalencia entre estos
son: 101.000 Pa = 1 atm = 760 mmHg.
Para medir este tipo de presión se
utiliza un aparato llamado Vacuómetro.
ESTÁTICA DE LOS FLUIDOS.

5. PRESIÓN.
La Presión absoluta es la presión
que se mide con relación al vacío
perfecto. Un vacío perfecto, es la
presión más baja posible. Por
consiguiente una presión absoluta
siempre será positiva. Ésta se indicará
en unidades de Pascal (abs) o lb/plg2
absoluta.
Para medir este tipo de presiones,
se utilizan barómetros de mercurio y
los aneroides.
ESTÁTICA DE LOS FLUIDOS.
La Presión manométrica es la
diferencia entre la presión absoluta y la
presión atmosférica local. También es
conocida como presión relativa.
Los instrumentos utilizados para
medir este tipo de presiones son los
manómetros.

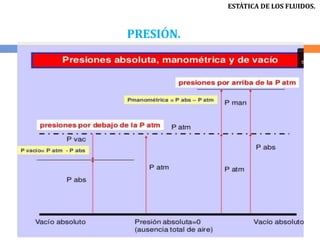

6. PRESIÓN.
ESTÁTICA DE LOS FLUIDOS.

7. PRESIÓN.
ESTÁTICA DE LOS FLUIDOS.

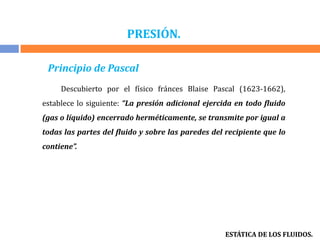

Principio de Pascal
Descubierto por el físico fránces Blaise Pascal (1623-1662),
establece lo siguiente: “La presión adicional ejercida en todo fluido
(gas o líquido) encerrado herméticamente, se transmite por igual a
todas las partes del fluido y sobre las paredes del recipiente que lo
contiene”.

8. RELACIÓN ENTRE PRESIÓN Y ELEVACIÓN.
ESTÁTICA DE LOS FLUIDOS.

9. HIDROSTÁTICA.
ESTÁTICA DE LOS FLUIDOS.
El cambio de presión en un líquido homogéneo en reposo debido al
cambio de profundidad se puede calcular a partir de:
Donde;
ΔP= Cambio de presión.
γ= Peso específico del fluido.
h= cambio de profundidad

10. HIDROSTÁTICA.
ESTÁTICA DE LOS FLUIDOS.

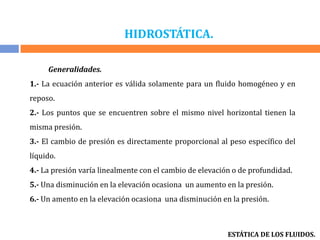

Generalidades.
1.- La ecuación anterior es válida solamente para un fluido homogéneo y en
reposo.
2.- Los puntos que se encuentren sobre el mismo nivel horizontal tienen la
misma presión.
3.- El cambio de presión es directamente proporcional al peso específico del
líquido.
4.- La presión varía linealmente con el cambio de elevación o de profundidad.
5.- Una disminución en la elevación ocasiona un aumento en la presión.
6.- Un amento en la elevación ocasiona una disminución en la presión.
