Estudio de la capa de red
Ing.
Mariana Castro

2. Capa de red
Según la normalización OSI, es un nivel o
capa que proporciona conectividad y
selección de ruta entre dos sistemas de
hosts que pueden estar ubicados en redes
geográficamente distintas. Es el tercer nivel
del modelo OSI y su misión es conseguir que
los datos lleguen desde el origen al destino
aunque no tengan conexión directa. Ofrece
servicios al nivel superior (nivel de transporte)
y se apoya en el nivel de enlace, es decir,
utiliza sus funciones. Para la consecución de
su tarea, puede asignar direcciones de red
únicas, interconectar subredes distintas,
encaminar paquetes, utilizar un control de
congestión y control de errores.
La Capa de Red provee
principalmente los servicios de
envío, enrutamiento (routing) y
control de congestionamiento
de los datos (paquetes de
datos) de un nodo a otro en la
red, esta es la capa más
inferior en cuanto a manejo de
transmisiones punto a punto.

3. Nuestros dispositivos
utilizan la capa de
transporte para conectar
procesos….
Asimismo, ¡la capa de
Red habilita a los
dispositivos alcanzarse
entre si!
4. Transporte
3. Red
2. Enlace de datos
6. Presentación
5. Sesión
7. Aplicación
1. Física
Mientras comunicamos nuestros datos
Los router están
comunicados entre si
Datos
Datos
La capa de red
Capa de red: comunicación de host a host

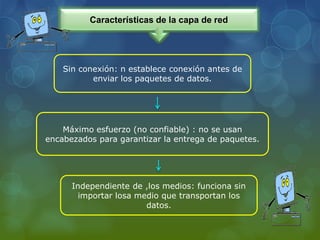

4. Características de la capa de red
Sin conexión: n establece conexión antes de
enviar los paquetes de datos.
Máximo esfuerzo (no confiable) : no se usan
encabezados para garantizar la entrega de paquetes.
Independiente de ,los medios: funciona sin
importar losa medio que transportan los
datos.

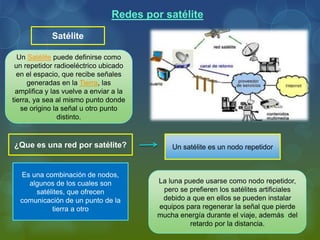

5. Un Satélite puede definirse como
un repetidor radioeléctrico ubicado
en el espacio, que recibe señales
generadas en la Tierra, las
amplifica y las vuelve a enviar a la
tierra, ya sea al mismo punto donde
se origino la señal u otro punto
distinto.
Redes por satélite
¿Que es una red por satélite?
Satélite
Es una combinación de nodos,
algunos de los cuales son
satélites, que ofrecen
comunicación de un punto de la
tierra a otro
Un satélite es un nodo repetidor
La luna puede usarse como nodo repetidor,
pero se prefieren los satélites artificiales
debido a que en ellos se pueden instalar
equipos para regenerar la señal que pierde
mucha energía durante el viaje, además del
retardo por la distancia.

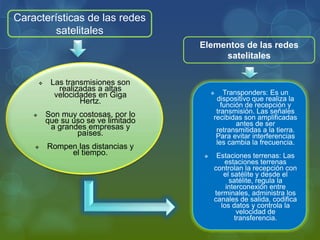

6. Características de las redes
satelitales
 Las transmisiones son
realizadas a altas
velocidades en Giga
Hertz.
 Son muy costosas, por lo
que su uso se ve limitado
a grandes empresas y
países.
 Rompen las distancias y
el tiempo.
 Transponders: Es un
dispositivo que realiza la
función de recepción y
transmisión. Las señales
recibidas son amplificadas
antes de ser
retransmitidas a la tierra.
Para evitar interferencias
les cambia la frecuencia.
 Estaciones terrenas: Las
estaciones terrenas
controlan la recepción con
el satélite y desde el
satélite, regula la
interconexión entre
terminales, administra los
canales de salida, codifica
los datos y controla la
velocidad de
transferencia.
Elementos de las redes
satelitales

7. Los estándares WAN
describen típicamente
los requisitos de la
capa física como de
la capa de enlace de
datos.
Estándares
WAN
los protocolos de la
capa física WAN
describen como
proporcionar
conexiones eléctricas,
mecánicas,
operacionales, y
funcionales para los
servicios de una red de
área amplia.

8. La capa física WAN describe la
interfaz entre el equipo terminal de
datos (DTE) y el equipo de conexión
de los datos (DCE). Típicamente, el
DCE es el proveedor de servicio, y
el DTE es el dispositivo asociado.
En este modelo, los servicios
ofrecidos al DTE se hacen
disponibles a través de un módem o
unidad de servicio del canal/unidad
de servicios de datos (CSU / DSU).
Capa física WAN
La capa de enlace de datos es
responsable de la transferencia
fiable de información a través de un
circuito de transmisión de datos. El
nivel de enlace (del inglés data link
level ) es el segundo nivel del
modelo OSI . Recibe peticiones del
nivel de red y utiliza los servicios del
nivel físico . El objetivo del nivel de
enlace es conseguir que la
información fluya, libre de errores,
entre dos máquinas que estén
conectadas directamente (servicio
orientado a conexión).
Capa de enlace
de datos

9.  EIA/TIA-232D: Esta norma fue definida como una interfaz
estándar para conectar un DTE a un DCE.
 EIA/TIA-449: Junto a la 422 y 423 forman la norma para
transmisión en serie que extienden las distancias y
velocidades de transmisión más allá de la norma 232.
 V.35: Según su definición original, serviría para conectar un
DTE a un DCE síncrono de banda ancha (analógico) que
operara en el intervalo de 48 a 168 kbps.
 X.21: Estándar CCITT para redes de conmutación de
circuitos. Conecta un DTE al DCE de una red de datos
pública.
 G.703: Recomendaciones del ITU-T, antiguamente CCITT,
relativas a los aspectos generales de una interfaz.
 EIA-530: Presenta el mismo conjunto de señales que la EIA-
232D.
 High-Speed Serial Interface (HSSI): Estándar de red para
las conexiones seriales de alta velocidad (hasta 52 Mbps)
sobre conexiones WAN.
Algunos estándares de la capa física que especifican esta
interfaz son:

10.  Synchronous Data Link Control ( SDLC ). Es un protocolo orientado a dígitos desarrollado por IBM.
SDLC define un ambiente WAN multipunto que permite que varias estaciones se conecten a un recurso
dedicado. SDLC define una estación primaria y una o más estaciones secundarias. La comunicación
siempre es entre la estación primaria y una de sus estaciones secundarias. Las estaciones secundarias
no pueden comunicarse entre sí directamente.
 High-Level Data Link Control ( HDLC ). Es un estándar ISO. HDLC no pudo ser compatible entre
diversos vendedores por la forma en que cada vendedor ha elegido cómo implementarla. HDLC soporta
tantas configuraciones punto a punto como multipunto.
 Link Access Procedure Balanced ( LAPB ). Utilizado sobre todo con X.25, puede también ser utilizado
como transporte simple de enlace de datos. LAPB incluye capacidades para la detección de pérdida de
secuencia o extravío de marcos así como también para intercambio, retransmisión, y reconocimiento de
marcos.
 Frame Relay. Utiliza los recursos digitales de alta calidad donde sea innecesario verificar los errores
LAPB. Al utilizar un marco simplificado sin mecanismos de corrección de errores, Frame Relay puede
enviar la información de la capa 2 muy rápidamente, comparado con otros protocolos WAN.
 Point-to-Point Protocol ( PPP ). Descrito por el RFC 1661, dos estándares desarrollados por el IETF. El
PPP contiene un campo de protocolo para identificar el protocolo de la capa de red.
 X.25. Define la conexión entre una terminal y una red de conmutación de paquetes.
 Integrated Services Digital Network ( ISDN ). Un conjunto de servicios digitales que transmite voz y
datos sobre las líneas de teléfono existentes.
Algunos estándares de la capa de enlace de
datos :

11. Estándares
LAN
El proyecto 802, del
Instituto de Ingenieros en
Eléctrica y Electrónica
(IEEE) definió los
estándares de redes de
área local (LAN). La
mayoría de los estándares
fueron establecidos por el
Comité en los 80´s cuando
apenas comenzaban a
surgir las redes entre
computadoras personales.
Estos son algunos de los
estándares:
•
IEE E 802.3, estándar para Ethernet
•
IEEE 802.5, estándar para Token Ring
•
IEEE 802.11, estándar para Wi-Fi
•
IEEE 802.15, estándar para Bluetooth
Estándares de redes

12. Es un estándar de redes de computadoras de
área local con acceso al medio por contienda
CSMA/CD. El nombre viene del concepto físico
de ether. Ethernet define las características de
cableado y señalización de nivel físico y los
formatos de tramas de datos del nivel de enlace
de datos del modelo OSI.
La Ethernet se tomó como base para la
redacción del estándar internacional IEEE 802.3.
Usualmente se toman Ethernet e IEEE 802.3
como sinónimos. Ambas se diferencian en uno
de los campos de la trama de datos. Las tramas
Ethernet y IEEE 802.3 pueden coexistir en la
misma red.
Ethernet

13. es un estándar por el
Institute of Electrical and
Electronics Engineers
(IEEE), y define una red de área
local LAN en configuración de
anillo(Ring), con método de paso
de testigo (Token) como control de
acceso al medio. La velocidad de
su estándar es de 4 ó 16 Mbps. El
diseño de una red de Token Ring
fue atribuido a E. E. Newhall en el
año1969. International Business
Machines (IBM) publicó por
primera vez sutopología de Token
Ring en marzo de [1982], cuando
esta compañía presente los
papeles para el proyecto 802 del
IEEE. IBM anunció un producto
Token Ringen1984, y en 1985
éste llegó a ser un estándar de
ANSI/IEEE
IEEE 802.5 TOKEN RING
EL IEEE 802.5
define el uso de los dos niveles
inferiores de la arquitectura OSI (capas
física y de enlace de datos),
especificando sus normas de
funcionamiento en una WLAN. Los
protocolos de la rama 802.x definen la
tecnología de redes de área local y
redes de área metropolitana.
Wifi N ó 802.11n
: En la actualidad la mayoría de
productos son de la especificación
b
o
g
, sin embargo ya se ha ratificado el
estándar
802.11n
Que sube el límite teórico hasta los
600 Mbps. Actualmente ya existen
varios productos que cumplen el
estándar N con un máximo de 300 Mbps
(80-100estables).
IEEE 802.11 WI-FI
EL estándar IEEE 802.11

14. Las redes que trabajan bajo los
estándares 802.11b y 802.11g,
tras la reciente ratificación del
estándar, se empiezan a fabricar
de forma masiva y es objeto de
promociones de los operadores
ADSL, de forma que
la masificación de la citada
tecnología parece estar
en camino. Todas las versiones
de802.11xx, aportan la ventaja de
ser compatibles entre sí, de forma
que el usuario no necesitará nada
más que su adaptador Wifi
integrado, para poder conectarse
a la red.
EL estándar 802.11N HACE USO
SIMULTÁNEO DE AMBAS BANDAS,
2,4 GHZ Y5,4 GHZ
IEEE 802.15 EL IEEE 802.5
Bluetooth IEEE 802.15
es un grupo de trabajo dentro de IEEE
802 especializado en redes
inalámbricas de área personal (
wireless personal área net Works
, WPAN). Se divide en cinco
subgrupos, del 1 al 5.Los estándares
que desarrolla definen redes tipo PAN o
HAN, centradas en las cortas
distancias. Al igual que Bluetooth o
ZigBee, el grupo de estándares 802.15
permite que dispositivos portátiles
como PC, Padas , teléfonos ,pagers,
sensores y actuadores utilizados en
domótica, entre otros, puedan
comunicarse e interpretar. Debido a
que Bluetooth no puede coexistir con
una red inalámbrica 802.11.x, se definió
este estándar para permitir la
interoperabilidad de las redes
inalámbricas LAN con las redes tipo
PAN o HAN

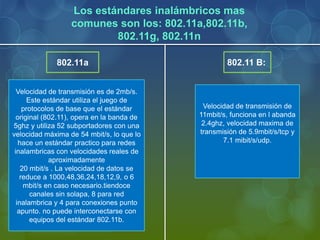

15. Velocidad de transmisión es de 2mb/s.
Este estándar utiliza el juego de
protocolos de base que el estándar
original (802.11), opera en la banda de
5ghz y utiliza 52 subportadores con una
velocidad máxima de 54 mbit/s, lo que lo
hace un estándar practico para redes
inalambricas con velocidades reales de
aproximadamente
20 mbit/s . La velocidad de datos se
reduce a 1000,48,36,24,18,12,9, o 6
mbit/s en caso necesario.tiendoce
canales sin solapa, 8 para red
inalambrica y 4 para conexiones punto
apunto. no puede interconectarse con
equipos del estándar 802.11b.
Velocidad de transmisión de
11mbit/s, funciona en l abanda
2.4ghz, velocidad maxima de
transmisión de 5.9mbit/s/tcp y
7.1 mibit/s/udp.
Los estándares inalámbricos mas
comunes son los: 802.11a,802.11b,
802.11g, 802.11n
802.11a 802.11 B:

16. Utiliza la banda de 2.4ghzpero opera a
una velocidad teórica máxima de 54
mbit/s que en promedio es de 22mbit/s
de velocidad real de transferencia . Es
compatible con el estándar b y utiliza
las mismas frecuencias .
Actualmente se venden equipos con
esta especificación con potencia hasta
medio vatio que permite hacer
comunicaciones de hasta 50 km con
antenas parabólicas o equipos de radio
apropiados.
La velocidad real de transmisión podría
llegar a los 600 mibit/s y debería ser hasta
10 beses mas rápida que una red bajo los
estándares 802.11a y 80211g y una 40
beses mas rápido que una red bajo el
estándar 802.11b.
se espera que el alcance de operaciones
de las redes con este estándar que
incluye la tecnología mínimo (múltiple
imput/múltiple output ) "múltiple entrada
/Múltiple salida", que permite utilizar varios
canales a la vez para enviar y recibir
datos gracias a la incorporación de varias
antenas.
El estándar 802.11n puede trabajar en
dos bandas de frecuencia la de 2.4ghzy la
de 5ghz, lo que lo hace compatible con
todas las ediciones Wifi o 802.11.

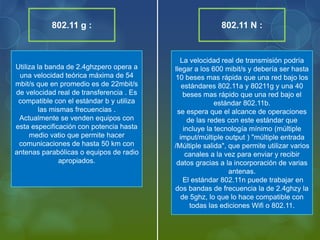

802.11 g : 802.11 N :

17. Protocolo
TCP/IP
Es un modelo de descripción de protocolos
de red desarrollado en los años 70
por Vinton Cerf y Robert E. Kahn. Fue
implantado en la red ARPANET, la
primera red de área amplia, desarrollada por
encargo de DARPA, una agencia
del Departamento de Defensa de los
Estados Unidos, y predecesora de la actual
red Internet. EL modelo TCP/IP se denomina
a veces como Internet Model, Modelo DoD o
Modelo DARPA.
El modelo
TCP/IP, describe
un conjunto de
guías generales
de diseño e
implementación
de protocolos de
red específicos
para permitir que
un equipo pueda
comunicarse en
una red.

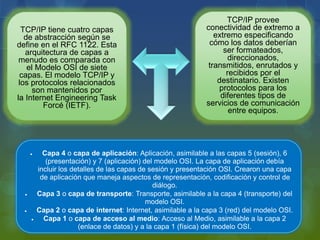

18. TCP/IP tiene cuatro capas
de abstracción según se
define en el RFC 1122. Esta
arquitectura de capas a
menudo es comparada con
el Modelo OSI de siete
capas. El modelo TCP/IP y
los protocolos relacionados
son mantenidos por
la Internet Engineering Task
Forcé (IETF).
TCP/IP provee
conectividad de extremo a
extremo especificando
cómo los datos deberían
ser formateados,
direccionados,
transmitidos, enrutados y
recibidos por el
destinatario. Existen
protocolos para los
diferentes tipos de
servicios de comunicación
entre equipos.
 Capa 4 o capa de aplicación: Aplicación, asimilable a las capas 5 (sesión), 6
(presentación) y 7 (aplicación) del modelo OSI. La capa de aplicación debía
incluir los detalles de las capas de sesión y presentación OSI. Crearon una capa
de aplicación que maneja aspectos de representación, codificación y control de
diálogo.
 Capa 3 o capa de transporte: Transporte, asimilable a la capa 4 (transporte) del
modelo OSI.
 Capa 2 o capa de internet: Internet, asimilable a la capa 3 (red) del modelo OSI.
 Capa 1 o capa de acceso al medio: Acceso al Medio, asimilable a la capa 2
(enlace de datos) y a la capa 1 (física) del modelo OSI.
