Facultadad de ingenieria
Este documento presenta un análisis estructural de un edificio de 10 pisos realizado por 5 estudiantes de ingeniería civil. Describe los pasos del análisis incluyendo la definición de materiales, cálculo de cargas muertas y vivas, distribución de cargas por nivel, modelo estructural en SAP2000, cálculo de la carga sísmica, determinación del centro de masa y rigidez, generación de combinaciones de cargas, y el cálculo de la envolvente de diseño.
Facultadad de ingenieria
- 1. FACULTADAD DE INGENIERIA ESCUELAACADÉMICO PROFESIONAL: INGENIERÍA CIVIL “TITULO” ANALISIS ESTRUCTURAL DE UN EDIFICIO DE 3 PISOS INTEGRANTES: ESTACIO SANTAMARIA JOSE HUAYLLACCAHUA SILVERA VICTOR PORRAS SOTO BRYAN SANTIVAÑEZ LOPEZ JESUS VASQUEZ JUNIOR ASESOR: FELIX GERMAN DELGADO RAMIREZ LIMA – PERU 2015
- 2. DATOS GENERALES • Alturadel edificio:10 pisos • Pesoespecíficodel hormigón: 2.4 Ton/m3 • Módulode Elasticidaddel hormigón: 2E6 Ton/m² • Uso: vivienda.Tomencoeficiente de importancia I=1.1 • Ciudad: Medellín • Tipo de suelo:S2 PROECEDIMIENTOEN LA MODELACIÓN SAP2000
- 4. SELECCIÓN DE MATERIALY SECCIONESDE VIGASY COLUMNAS Definiciónde lasseccionescorrespondientestantocomolasvigasycolumnasdel proyecto. En este proyectose encuentranlassiguientessecciones: VigaY = 30x40 Vigax = 40x40 Columna= 30x100
- 5. CALCULO DE CARGASMUERTAS Y VIVAS NOTA: La carga viva por metro es igual a 0.202 Ton/m
- 6. DISTRIBUCION CARGAVIVA YMUERTA POR NIVEL • MUROS DIVISORES: LA CARGAMUERTA PRODUCIDA POR MUROS DIVISORES DEBE EVALUARSE POR CADA PISO Y SE PUEDE CONSIDERAR COMO CARGA DISTRIBUIDA SOBRE LA PLACAS. SI NO SE TIENE UN ANALISISDETALLADO SE DEBE UTILIZAR COMO MIN 3Kn/M² PARA ALTURA DE PISO 2.20 m PARA PISOS MAYOR DEBE MULTIPLICARSE POR EL FACTOR DE PROPORCIONALIDAD NSR/98 CB/3.42 • ACABADOS: SI NO SE REALIZA UN ANALISIS DETALLADO NSR/98 RECOMIENDA 1.5 Kn / M² • FACHADAS: SE RECOMIENDA CALCULARLOS M² DE FACHADA . ESTA ESTARA CARGADA DISTRIBUIDA SOBRE LA LOSA 2Kn/M². CALCULO CARGA DESISMICA Para losedificiosordinarios,la carga sísmica,se utilizael espectro de respuestade aceleración Y la estática procedimientose aplica una fuerza equivalente.
- 7. Cálculode la cortantebasal. No debe ir con el factor de reducción Ro El cual no se divide por Ro, ya que es para el cálculo de derivas. MODELO ESTRUCTURAL Y PLANTA SUPERIOR PROCEDIMIENTO CENTRO DE MASA: Puntoenel que se concentrael pesode un cuerpo,de formaque si el cuerpose apoyara enese punto,permaneceríaenequilibrio.Tambiénllamadocentrode gravedad CENTRO DE RIGUDEZ: Puntocentral de loselementosverticalesde unsistemaque resiste alas fuerzaslaterales.Tambiénllamadocentrode resistencia.
- 8. Distribucionde lasareaspara sucentrode masa Areas respectivas
- 9. Datos iniciales Centro derigidez Kc = rigidezrelativode la columna I / h Kv = Rigidezrelativode la viga I / L H = la Altura de entre piso L = luz de la viga Rt = Rigideztotal por piso Datos iniciales
- 10.

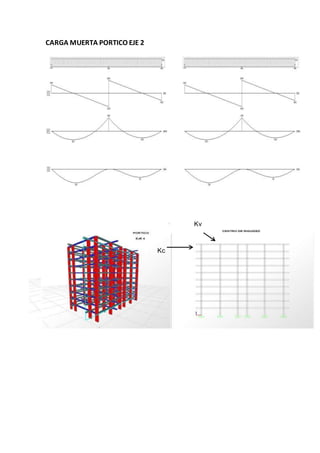

- 11. CARGA MUERTA PORTICOEJE 2 Kc Kv
- 12. CARGA MUERTA PORTICOEJE 4
- 13.
- 14. CARGA MUERTA PORTICOEJE 5
- 15. CARGA MUERTA PORTICOEJE 7
- 16.
- 17. CARGA MUERTA PORTICOEJE B-F-G-K Kc Kv

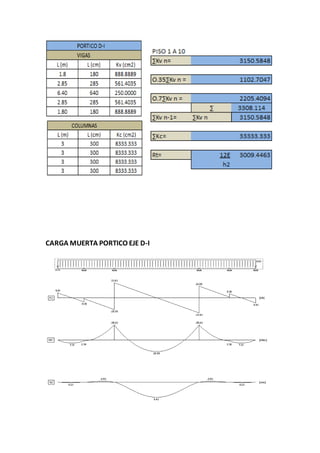

- 18. CARGA MUERTA PORTICOEJE D-I
- 20. EXCENTRICIDAD YMOMENTO TORSORDEDISEÑO MOMENTOTORSOR DEDISEÑO NOTA: El momento torsor de diseñomultiplicandolacarga por la excentricidad. A la excentricidadsegúnNSR-98 SERECOMIENDAaumentar un5% de accidentalidad Para calcular el momentotorsor.
- 21. CARGA DESISMO: SE DEBEUBICAR EN EL CENTRO DE RUIDEZ CARGA HORIZONTAL MOMENTO TORSOR DEDISEÑO COMBINACIONES DECARGA Generamostodas las posiblescombinacionesde cargas necesarias aplicadas encada al modelo
- 22.
- 23. Después de generartodos las combinaciones exigidas por el NSR-98 se finalizan con la envolvente de diseño. Esta envolvente son los valores de fuerza cortante, fuerza axial y momento flector que se utilizaron en el diseño
