CONCRETO ARMADO

CONTENIDO
Concreto Armado
Concreto in situ
Muros de soporte
Sistema Contech
Sistema Outinord
Entreprisos

Concreto prefabricado
Placas alveolares
Proceso de autoclave

CONCRETO ARMADO

MUROS DE CONCRETO FUNDIDO IN SITU

http://www.youtube.com/watch?v=-Uh67yT4VIY&feature=related

SISTEMAS ESQUELETALES

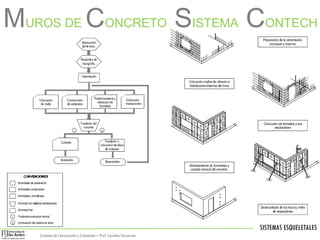

MUROS DE CONCRETO SISTEMA CONTECH

Sistema de construcción industrializado que utiliza módulos de aluminio fundido de diferentes
dimensiones, que ensamblados conforman la formaleta para los muros de la edificación. Con el
sistema se pueden realizar los trabajos de colocación del refuerzo, instalaciones, formaleta y
fundida del concreto en un solo día, dejando un tiempo adecuado para que el concreto fragüe y se
pueda repetir el mismo proceso al día siguiente.


http://www.youtube.com/watch?v=k990Z5E2OQQ&feature=fvsr


MUROS DE CONCRETO SISTEMA OUTINORD

Procedimiento de industrialización en obra gruesa, que permite construir rápidamente basándose
en el principio de rotación diaria de la formaleta, permitiendo una velocidad de construcción con
baja ocupación de personal. Permite fundir in – situ y en una misma operación muros
longitudinales y transversales con sus placas.


http://www.youtube.com/watch?v=9g19BMcxtEo

http://www.youtube.com/user/OutinordSA?feature=watch


ENTREPISOS
POR COMPOSICION
Maciza
consta de una sección de concreto reforzado en dos
direcciones diseñada dependiendo de los apoyas y la
distribución de as cargas.

Aligerada

POR DISEÑO
Planas

Compuestas

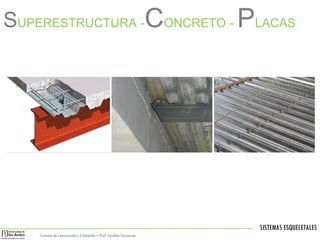

SUPERESTRUCTURA -CONCRETO - PLACAS


ENTREPISOS
POR COMPOSICION
Maciza

Aligerada
parte del concreto se remplaza por otros materiales
(cajones de madera/ guadua, ladrillos o bloques). De
esta forma se disminuye el peso de la losa.

POR DISEÑO
Planas

Compuestas

ENTREPISOS
POR COMPOSICION
Maciza

Aligerada

POR DISEÑO
Planas

Compuestas

transmiten las cargas directamente a las columnas,
sin la ayuda de vigas. Pueden apoyarse directamente
sobre las columnas o a través de ábacos, capiteles o
una combinación de ambos.


ENTREPISOS
POR COMPOSICION
Maciza

Aligerada

POR DISEÑO
Planas

Compuestas

transmiten las cargas a través de vigas y viguetas
principalmente.


Concreto P

refabricado

CONCRETO ARMADO

Concreto P

refabricado

Elementos prefabricados ayudan a mejorar calidad y duración del proceso constructivo
en concreto.
CONCRETO ARMADO
…

Concreto P

refabricado

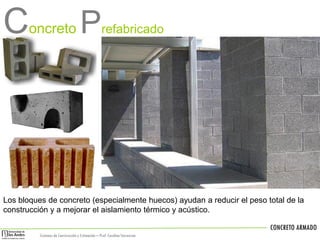

Los bloques de concreto (especialmente huecos) ayudan a reducir el peso total de la
construcción y a mejorar el aislamiento térmico y acústico.
CONCRETO ARMADO

Concreto P

refabricado

PLACAS ALVEOLARES

Permite múltiples aplicaciones en función de su forma de colocación: puede ser horizontal como
entrepiso, inclinada como cubierta o rampa, o vertical como cerramiento o muro.

C

oncreto

Celular de Autoclave

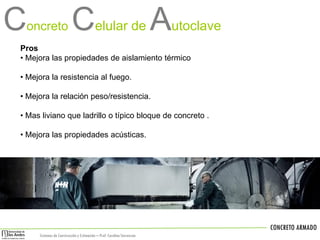

El ACC(Autoclaved Cellular Concrete) es un tipo de concreto prefabricado curado bajo
alta presión dentro de hornos especiales (autoclaves)…
CONCRETO ARMADO

C

oncreto

Celular de Autoclave

Pros
• Mejora las propiedades de aislamiento térmico
• Mejora la resistencia al fuego.

• Mejora la relación peso/resistencia.
• Mas liviano que ladrillo o típico bloque de concreto .
• Mejora las propiedades acústicas.

CONCRETO ARMADO

Concreto P

refabricado: TILT-UP

Sistemas como el tilt-up ofrecen rapidez y eficacia en la construcción, durabilidad
garantizada y control en los acabados.
CONCRETO ARMADO

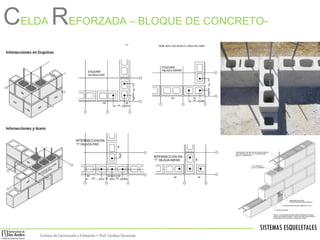

CELDA REFORZADA – BLOQUE DE CONCRETO-

La mampostería modular se basa en el fundamento de que el ancho del bloque debe ser múltiplo
de su longitud. Ello permite construir distribuciones arquitectónicas basadas a su vez en medidas
resultantes de múltiplos de la longitud del bloque.

CELDA REFORZADA – BLOQUE DE CONCRETO

La mampostería modular se basa en el fundamento de que el ancho del bloque debe ser múltiplo
de su longitud. Ello permite construir distribuciones arquitectónicas basadas a su vez en medidas
resultantes de múltiplos de la longitud del bloque.




El mortero de pega debe ser lo suficientemente plástico (tamaño máximo del agregado
de 12 mm dia.) y los bloques deben ser colocados con la suficiente presión para que el mortero
sea expulsado de la junta y los elementos queden bien conectados. El mortero de relleno de celda
debe compactarse mediante vibración mecánica en su estado plástico.


Los bloques de concreto deben permanecer secos antes y durante la colocación, para evitar que al
perder humedad en la pared se contraigan y causen grietas. Así serán capaces de absorber el
agua del concreto fluido de relleno para reducir la relación agua/cemento de este concreto.

CELDA REFORZADA – BLOQUE DE CONCRETO1.

4.

2.

5A.

3.

5B.

http://www.youtube.com/watch?v=H2CaWrtsXOc&feature=related


ENTREPISOS – PLACA FÁCIL CON BLOQUELÓN


ENTREPISOS-

BLOQUE CERAMICO Y VIGUETAS

SEMIPREFABRICADAS


ENTREPISOS-

BLOQUE CERAMICO Y VIGUETAS SEMIPREFABRICADAS


ENTREPISOS – SISTEMA PREPLACA


ENTREPISOS – SISTEMA PREPLACA

http://www.youtube.com/watch?v=rzLpB_2P8nU&feature=player_embedd
ed#!
