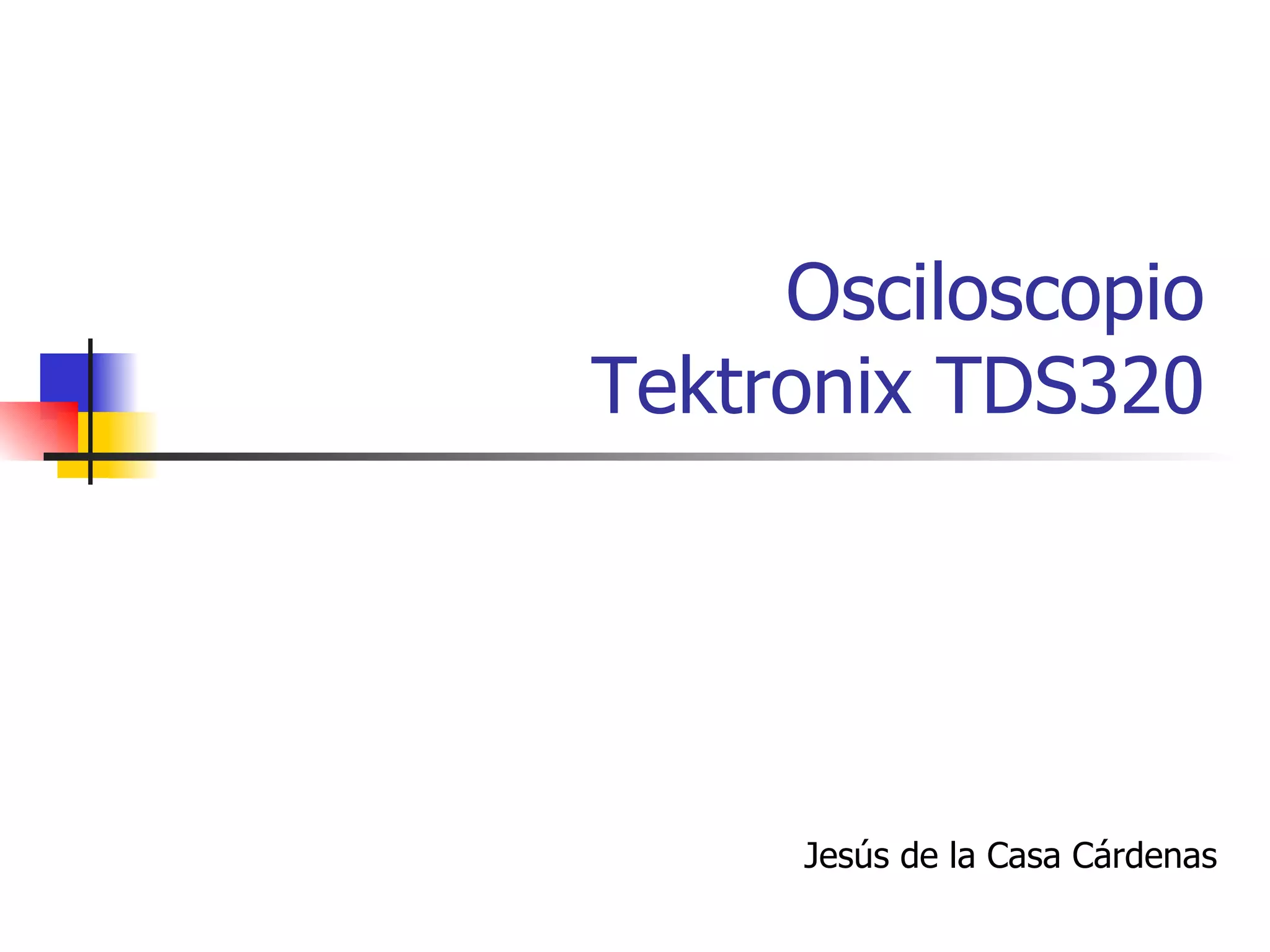

1. Osciloscopio Tektronix TDS320 Jesús de la Casa Cárdenas

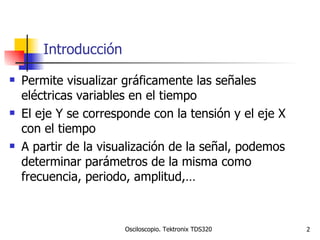

2. Introducción Permite visualizar gráficamente las señales eléctricas variables en el tiempo El eje Y se corresponde con la tensión y el eje X con el tiempo A partir de la visualización de la señal, podemos determinar parámetros de la misma como frecuencia, periodo, amplitud,…

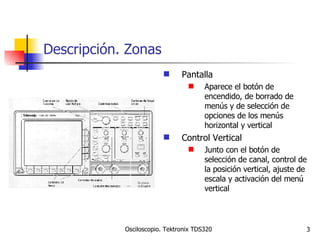

3. Descripción. Zonas Pantalla Aparece el botón de encendido, de borrado de menús y de selección de opciones de los menús horizontal y vertical Control Vertical Junto con el botón de selección de canal, control de la posición vertical, ajuste de escala y activación del menú vertical

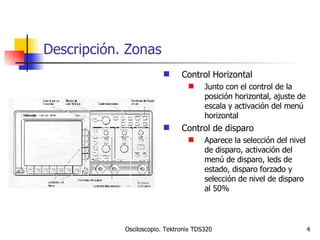

4. Descripción. Zonas Control Horizontal Junto con el control de la posición horizontal, ajuste de escala y activación del menú horizontal Control de disparo Aparece la selección del nivel de disparo, activación del menú de disparo, leds de estado, disparo forzado y selección de nivel de disparo al 50%

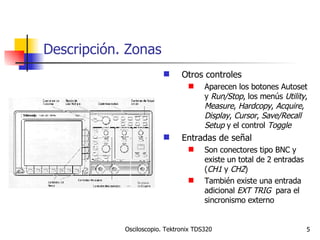

5. Descripción. Zonas Otros controles Aparecen los botones Autoset y Run/Stop , los menús Utility , Measure , Hardcopy , Acquire , Display , Cursor , Save/Recall Setup y el control Toggle Entradas de señal Son conectores tipo BNC y existe un total de 2 entradas ( CH1 y CH2 ) También existe una entrada adicional EXT TRIG para el sincronismo externo

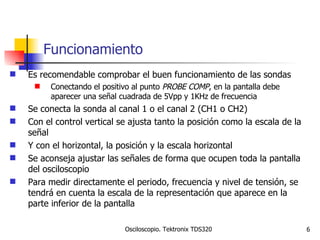

6. Funcionamiento Es recomendable comprobar el buen funcionamiento de las sondas Conectando el positivo al punto PROBE COMP , en la pantalla debe aparecer una señal cuadrada de 5Vpp y 1KHz de frecuencia Se conecta la sonda al canal 1 o el canal 2 (CH1 o CH2) Con el control vertical se ajusta tanto la posición como la escala de la señal Y con el horizontal, la posición y la escala horizontal Se aconseja ajustar las señales de forma que ocupen toda la pantalla del osciloscopio Para medir directamente el periodo, frecuencia y nivel de tensión, se tendrá en cuenta la escala de la representación que aparece en la parte inferior de la pantalla

7. Osciloscopio Tektronix TDS320 Jesús de la Casa Cárdenas Fin de la presentación
