Este documento describe las funciones y tipos de osciloscopios. Un osciloscopio muestra gráficamente señales eléctricas variables en el tiempo, con el eje vertical representando el voltaje y el eje horizontal representando el tiempo. Los osciloscopios pueden determinar el período, frecuencia, componentes de CC y CA de una señal, y medir la fase entre dos señales. Existen osciloscopios analógicos y digitales, y se pueden medir ondas senoidales, cuadradas, triangulares, en d

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITECNICA DE LA FUERZA
ARMADA NACIONAL
NUCLEO ARAGUA – SEDE MARACAY
SEMESTRE: 4 SECCION: EOD-401
Osciloscopio
Autores:
José Salazar
Marco Perez
Docente
Ana Santaella

2. ¿Que es un osciloscopio?
Es un dispositivo de visualización grafica que
muestra señales eléctrica variable en el tiempo.
El eje vertical a partir de ahora denominado Y,
representa el voltaje, mientras que el eje
horizontal denominado x, representa el tiempo.

3. Funciones de un osciloscopio
• Determinar el periodo y el voltaje de un señal
• Determinar indirectamente la frecuencia de
una señal
• Determinar que parte de la señal es DC y cual
AC
• Medir la fase entre dos señales
• Determinar que parte de la señal es ruido t
como varia con el tiempo

4. Tipos de Osciloscopio
• Analógico: trabajan directamente con la señal
aplicada, esta una vez amplificada desvía un
haz de electrones en sentido vertical
proporcional a su valor
• Digital: utilizan previamente un converso
analógico digital (A/D) para almacenar
digitalmente la señal de entrada

5. Controles de un Osciloscopio

6. Tipos de Ondas medidas en el
Osciloscopio
• Senoidales: son las mas fundamentales, ya que
con ellas se puede construir cualquier forma de
onda.
• Cuadradas y Rectangulares: las cuadradas
son aquellas que pasan de un estado a otro en
un lapso muy reducido en intervalos regulares.
Las rectangulares se diferencia ya que no
poseen intervalos de nivel alto y bajo.

7. • Triangulares y en diente de sierra: las ondas
triangulares son usadas para controlar voltajes
linealmente. Las onda en diente de sierra son
especiales que poseen una rampa descendente
muy marcada, es decir, muy brusca.
• Pulsos y flancos: estas se presentan solo una
vez, se conocen como transitorias. Un flanco
indica un cambio repentino, y un pulso indica
una subida y bajada en un determinado tiempo.

8. Parámetros que influyen en la calidad
de un Osciloscopio
• Ancho de Banda: nos indica el rango de
frecuencias en el cual el equipo puede medir
con precisión.
• Tiempo de subida: nos permite conocer el
nivel máximo de frecuencia del equipo.
• Sensibilidad Vertical: se refiere a la facilidad
que tiene el equipo para amplificar señales
débiles.

9. • Velocidad: indica la velocidad máxima
permitida por el equipo para observar sucesos
horizontales.
• Exactitud en la ganancia: indica la precisión
que posee el sistema vertical al momento de
amplificar o atenuar la señal.
• Exactitud de la base de tiempos: indica la
precisión adquirida por el equipo para
visualizar el tiempo horizontal.

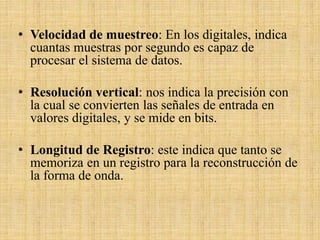

10. • Velocidad de muestreo: En los digitales, indica
cuantas muestras por segundo es capaz de
procesar el sistema de datos.
• Resolución vertical: nos indica la precisión con
la cual se convierten las señales de entrada en
valores digitales, y se mide en bits.
• Longitud de Registro: este indica que tanto se
memoriza en un registro para la reconstrucción de
la forma de onda.

11. Pasos Para manejar un Osciloscopio
• Poner a tierra
• Ajustar los controles desde su inicio
• Sondas de medidas
