Este documento describe un experimento para medir la ganancia de corriente (β) en una configuración de transistor de emisor común. El objetivo es medir los efectos de variaciones en la corriente de base (IB) sobre la corriente de colector (IC) y determinar el valor de β. Se realizan mediciones variando IB entre 10 μA y 50 μA, manteniendo el voltaje colector-emisor (VCE) constante en 6V. Los resultados se registran en una tabla para calcular β como la relación entre cambios en IC e IB.

1. UNIVERSIDAD TECNICA DE
MANABI
L A B O R AT O R I O D E E L E C T RÓ N I CA
VI-“C”-ELÉCTRICA
INTEGRANTES:
QUINTERO QUIÑONEZ MARIANA
DELGADO GOMEZ WALTER
ZAVALA TOMALA JOSE

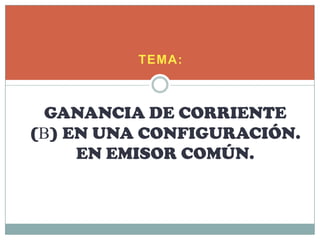

2. TEMA:
GANANCIA DE CORRIENTE
(Β) EN UNA CONFIGURACIÓN.
EN EMISOR COMÚN.

3. Objetivos:
 Medir los efectos de la variación de IB en el valor de IC.
 Determinar el valor de (β)

4. Marco referencial
Configuraciones de los circuitos de transistores
 Un transistor formado por tres elementos se conecta en un
circuito de tres maneras distintas: 1) emisor aterrizado o
emisor común, 2) base aterrizada o base común y 3)
colector común o colector aterrizado. En el emisor común
se conecta en la entrada una señal de voltaje y en la salida
se obtiene la señal procesada. El término emisor común se
origina en el hecho de que el emisor es común para el
circuito de entrada y el de salida.

5.  El emisor aterrizado es la configuración que se utiliza
con mayor frecuencia pues permite obtener ganancia
en voltaje, corriente y potencia.

6. Beta (β)
 En la configuración de emisor aterrizado , la señal de
entrada se conecta a la base. La ganancia de corriente ahora
se representa por β (la letra griega beta) y se define como
sigue:

7. La ecuación establece que β es el cociente de la variación en
la corriente del colector, , producida por la variación en la
corriente de base , con el voltaje del colector, VCE, en un
valor constante. Es decir β, es el factor de amplificación de la
corriente de un amplificador de emisor aterrizado. Otro
símbolo para β es hfe.
Cuando VCE es constante, el cociente es igual a β.

8.  Es evidente que conforme se acerca a 1, β es cada
vez más grande. ASÍ, un transistor cuya α es 0.98
tiene una β con valor de 49, mientras que una α de
0.99 se asocia con una β de 99. Como una
variación tan ligera en α en la región del valor 1
produce un cambio tan grande en β.

9. Marco procedimental
Materiales necesarios:
 Fuente de alimentación: dos fuentes de voltaje de cd bajo.(1.5v-9v)
 Equipo: dos micromiliamperimetros multirrango (multimetros)
 Resistores: 100 y 4700Ω a ½ W.

10.  Semiconductores 2N3904
 Potenciómetros de 5000Ω y 2500Ω
 Dos interruptores para encendido-apagado.
 Un regulador de voltaje fijo de 6v
 Capacitores de 0.1 μF


11. Circuito original:

12. Diagrama del circuito modificado:

13. PROCEDIMIENTO:

14.  Armamos nuestro circuito. Una vez conectado
nuestros componentes debidamente procedemos a
realizar las siguientes mediciones.

15.  Cierre S1 y S2. Ajuste el valor de R2 a la corriente
de base de 10 µA (IB). Ajuste el valor de R4 para
VCE = 6V.

16.  Ajuste R2 para que IB =30 µA. y R4 para mantener
VCE en 6v.

17.  Ajuste R2 para que IB= 40µA. y R4 para mantener
VCE en 6v.

18.  Vuelve a ajustar R2 y R4 para una IB de 50 µA y un
VCE de 6v.

19.  Abra S1 y S2. Calcule β con los valores medidos en la
tabla.

20. Tabla 1.- Mediciones de la corriente
Pasos IB IC VCE Beta(β)
2 10 µA 6 V
3 30 µA 6 V
4 40 µA 6 V
5 50 µA 6 V

21. Conclusiones:
 Verificamos que β es el cociente de la variación de la
corriente del colector, ΔIc, entre la variación en la
corriente de base, ΔIB, cuando el voltaje colector-
emisor, VCE, es constante.
