GEOMORFOLOGÍA
ESTRUCTURAL
Geomorfologia estructural.
La Geomorfología Estructura se
preocupa del estudio de los
modelos que deben su carácter
a sus litologías y a las
estructuras de las rocas y se
conoce como MODELOS
ESTRUCTURALES (Twdale, 1971;
Migon, 2004) o TECTOSTATICA
(Tricart, 1968).
También se engloba dentro de la
Geomorfología Estructural a las
formas del relieve resultante de
la actividad de los procesos
endógenos, sin la intervención
de las fuerzas de denudación.
Estas formas se denominan
MODELADOS TECTONICOS
(Twidale, 1971; Goudie, 2004) y
también se conoce como
TECTODINAMICA (Tricart, 1968.)

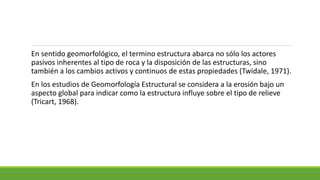

En sentido geomorfológico, el termino estructura abarca no sólo los actores
pasivos inherentes al tipo de roca y la disposición de las estructuras, sino
también a los cambios activos y continuos de estas propiedades (Twidale, 1971).
En los estudios de Geomorfología Estructural se considera a la erosión bajo un
aspecto global para indicar como la estructura influye sobre el tipo de relieve
(Tricart, 1968).

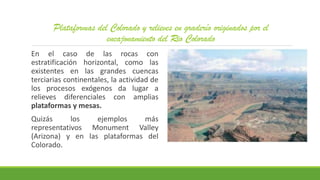

Plataformas del Colorado y relieves en graderío originados por el
encajonamiento del Rio Colorado
En el caso de las rocas con
estratificación horizontal, como las
existentes en las grandes cuencas
terciarias continentales, la actividad de
los procesos exógenos da lugar a
relieves diferenciales con amplias
plataformas y mesas.
Quizás los ejemplos más
representativos Monument Valley
(Arizona) y en las plataformas del
Colorado.

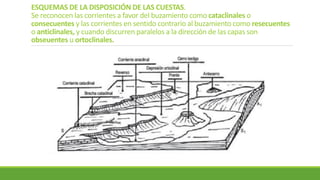

ESQUEMAS DE LA DISPOSICIÓN DE LAS CUESTAS.
Se reconocen las corrientes a favor del buzamiento como cataclinales o
consecuentes y las corrientes en sentido contrario al buzamiento como resecuentes
o anticlinales, y cuando discurren paralelos a la dirección de las capas son
obseuentes u ortoclinales.
En la Enciclopedia de Geomorfología (Goudie, 2004) señalan una nomenclatura
mas simple para la denominación de una corriente con respecto a una serie
monoclinal.
Distinguen VALLE EN DIRECCION. Estos valles se unen en ángulo recto dando
lugar a VALLES DE BUZMIENTO y VALLES CONTRARIOS AL BUZAMIENTO.

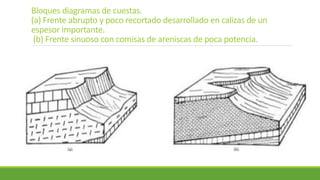

Bloques diagramas de cuestas.
(a) Frente abrupto y poco recortado desarrollado en calizas de un
espesor importante.
(b) Frente sinuoso con comisas de areniscas de poca potencia.

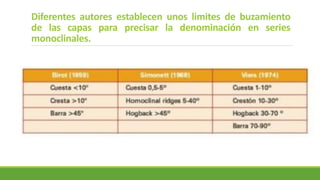

Diferentes autores establecen unos limites de buzamiento
de las capas para precisar la denominación en series
monoclinales.
Las corrientes que cortan ortogonalmente la dirección de los
estratos dan lugar a una morfología en facetas triangulares
denominada Chevrons.
Series monoclinales y sus relaciones con el relieve.
A. CUESTAS Y SU RELACIÓN CON EL DRENAJE .
B. FORMAS CON ESTRATOS PROGRESIVAMENTE
DE MAYOR BUZAMIENTO.

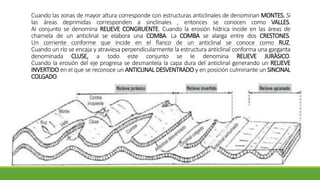

Cuando las zonas de mayor altura corresponde con estructuras anticlinales de denominan MONTES. Si
las áreas deprimidas corresponden a sinclinales , entonces se conocen como VALLES.
Al conjunto se denomina RELIEVE CONGRUENTE. Cuando la erosión hídrica incide en las áreas de
charnela de un anticlinal se elabora una COMBA. La COMBA se alarga entre dos CRESTONES.
Un corriente conforme que incide en el flanco de un anticlinal se conoce como RUZ.
Cuando un río se encaja y atraviesa perpendicularmente la estructura anticlinal conforma una garganta
denominada CLUSE, a todo este conjunto se le denomina RELIEVE JURÀSICO.
Cuando la erosión del eje progresa se desmantela la capa dura del anticlinal generando un RELIEVE
INVERTIDO en el que se reconoce un ANTICLINAL DESVENTRADO y en posición culminante un SINCINAL
COLGADO.

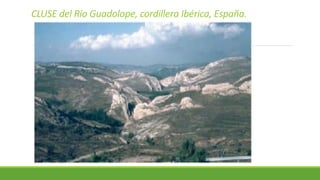

CLUSE del Río Guadolope, cordillera Ibérica, España.

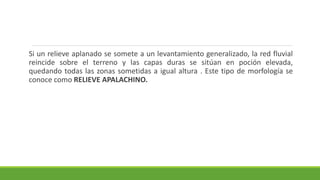

Si un relieve aplanado se somete a un levantamiento generalizado, la red fluvial
reincide sobre el terreno y las capas duras se sitúan en poción elevada,
quedando todas las zonas sometidas a igual altura . Este tipo de morfología se
conoce como RELIEVE APALACHINO.

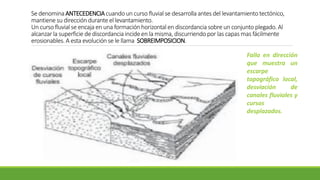

Se denomina ANTECEDENCIAcuandoun curso fluvial se desarrolla antes del levantamiento tectónico,
mantiene su dirección durante el levantamiento.
Un curso fluvial se encaja en una formación horizontal en discordancia sobre un conjunto plegado. Al
alcanzar la superficie de discordancia incide en la misma, discurriendo por las capas mas fácilmente
erosionables. A esta evolución se le llama SOBREIMPOSICION.
Falla en dirección
que muestra un
escarpe
topográfico local,
desviación de
canales fluviales y
cursos
desplazados.

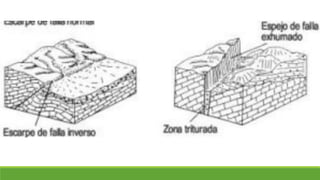

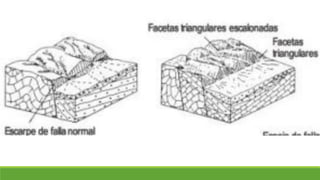

Tanto la fallas normales como las inversas pueden dar origen a escarpes en el limite de los bloques
levantados y hundidos, denominados ESCARPES DE FALLA. El bloque levantado de una falla normal
sufre erosión fluvial de distinto grado y sobre el escarpe de falla se producen FACETAS TRAPEZOIDALES
DE FALLA, que en su evolución y ampliación se transforman en FACETAS TRIANDULARES DE FALLA.
Estas facetas pueden tener un salto de varios cientos de metros por movimientos repetidos de la falla.
Al pie del escarpe de la falla suelen desarrollarse abanicos aluviales como en el valle de la Muerte
(California).
Un escarpe de falla depende de los procesos de levantamiento y la intensidad de los procesos erosivos
que actúen sobre el. En este contexto se pueden desarrollar valles colgados si el encajonamiento es
menor que el levantamiento

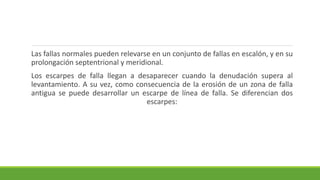

Las fallas normales pueden relevarse en un conjunto de fallas en escalón, y en su
prolongación septentrional y meridional.
Los escarpes de falla llegan a desaparecer cuando la denudación supera al
levantamiento. A su vez, como consecuencia de la erosión de un zona de falla
antigua se puede desarrollar un escarpe de línea de falla. Se diferencian dos
escarpes:

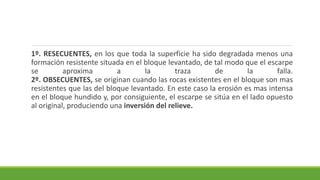

1º. RESECUENTES, en los que toda la superficie ha sido degradada menos una
formación resistente situada en el bloque levantado, de tal modo que el escarpe
se aproxima a la traza de la falla.
2º. OBSECUENTES, se originan cuando las rocas existentes en el bloque son mas
resistentes que las del bloque levantado. En este caso la erosión es mas intensa
en el bloque hundido y, por consiguiente, el escarpe se sitúa en el lado opuesto
al original, produciendo una inversión del relieve.

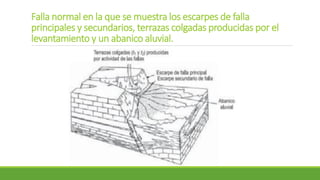

Falla normal en la que se muestra los escarpes de falla
principales y secundarios, terrazas colgadas producidas por el
levantamiento y un abanico aluvial.
Geomorfologia estructural.

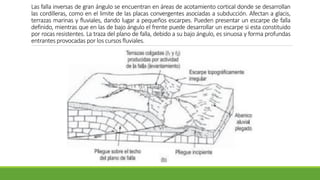

Las falla inversas de gran ángulo se encuentran en áreas de acotamiento cortical donde se desarrollan
las cordilleras, como en el limite de las placas convergentes asociadas a subducción. Afectan a glacis,
terrazas marinas y fluviales, dando lugar a pequeños escarpes. Pueden presentar un escarpe de falla
definido, mientras que en las de bajo ángulo el frente puede desarrollar un escarpe si esta constituido
por rocas resistentes. La traza del plano de falla, debido a su bajo ángulo, es sinuosa y forma profundas
entrantes provocadas por los cursos fluviales.
Geomorfologia estructural.

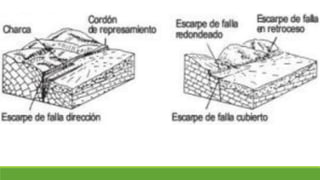

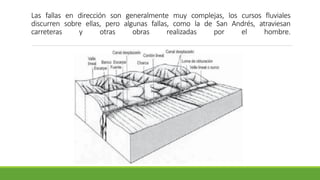

Las fallas en dirección son generalmente muy complejas, los cursos fluviales
discurren sobre ellas, pero algunas fallas, como la de San Andrés, atraviesan
carreteras y otras obras realizadas por el hombre.
Geomorfologia estructural.
Geomorfologia estructural.

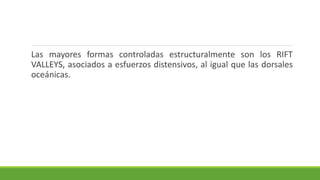

Las mayores formas controladas estructuralmente son los RIFT
VALLEYS, asociados a esfuerzos distensivos, al igual que las dorsales
oceánicas.
Geomorfologia estructural.

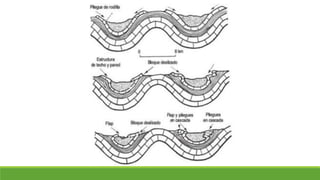

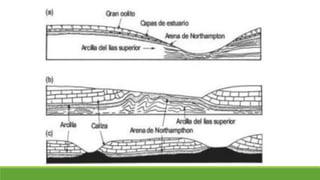

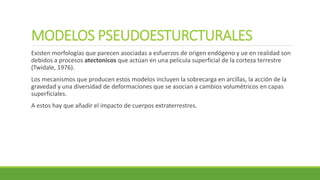

MODELOS PSEUDOESTURCTURALES
Existen morfologías que parecen asociadas a esfuerzos de origen endógeno y ue en realidad son
debidos a procesos atectonicos que actúan en una película superficial de la corteza terrestre
(Twidale, 1976).
Los mecanismos que producen estos modelos incluyen la sobrecarga en arcillas, la acción de la
gravedad y una diversidad de deformaciones que se asocian a cambios volumétricos en capas
superficiales.
A estos hay que añadir el impacto de cuerpos extraterrestres.
Geomorfologia estructural.
Geomorfologia estructural.
Geomorfologia estructural.

Más contenido relacionado

La actualidad más candente

Tipos de cuencas sedimentarias
Tipos de cuencas sedimentariasTipos de cuencas sedimentarias
Tipos de cuencas sedimentarias
Carlos Zepeda Solano

LINEA DE COSTA
LINEA DE COSTALINEA DE COSTA
LINEA DE COSTA
Tximi Pizpireta

Dunas, estratificación cruzada planar y transversal, restricciones de formaci...
Dunas, estratificación cruzada planar y transversal, restricciones de formaci...Dunas, estratificación cruzada planar y transversal, restricciones de formaci...
Dunas, estratificación cruzada planar y transversal, restricciones de formaci...
ChrisTian Romero

Rocas sedimentarias
Rocas sedimentariasRocas sedimentarias
Rocas sedimentarias
Adela Nagore Mejía

Magmatismo
Magmatismo Magmatismo
Magmatismo
AndreaRodLag

Fallas y fallamiento
Fallas y fallamientoFallas y fallamiento
Fallas y fallamiento
George Sterling

Procesos gravitacionales
Procesos gravitacionalesProcesos gravitacionales
Procesos gravitacionales
Klaus Wiese

Geodinamica terrestre
Geodinamica terrestreGeodinamica terrestre
Geodinamica terrestre
Javier Alor Pardo

Rumbo y buzamiento
Rumbo y buzamientoRumbo y buzamiento
Rumbo y buzamiento
Fabián Diaz

Cuencas sedimentarias presntacion.pptx
Cuencas sedimentarias presntacion.pptxCuencas sedimentarias presntacion.pptx
Cuencas sedimentarias presntacion.pptx
ssuserfff94d

Geologia estructural completo
Geologia estructural completoGeologia estructural completo
Geologia estructural completo
saul huaman quispe

Orogenia
OrogeniaOrogenia
Orogenia
UO

Diapositiva geomorfologia eolica 1
Diapositiva geomorfologia eolica 1Diapositiva geomorfologia eolica 1
Diapositiva geomorfologia eolica 1
Walter Godiel

Geoformas fluviales
Geoformas fluviales Geoformas fluviales
Geoformas fluviales
Nil Riff

Ambiente eólico
Ambiente eólicoAmbiente eólico
Ambiente eólico
Ivan Napoles

Meteorización
MeteorizaciónMeteorización
Meteorización
juanrl

Los glaciares
Los glaciaresLos glaciares
Los glaciares
guestaf58a7

80573734 geologia-estructural
80573734 geologia-estructural80573734 geologia-estructural
80573734 geologia-estructural
javier Caicedo

Textura rocas metamorficas
Textura rocas metamorficasTextura rocas metamorficas
Textura rocas metamorficas
Olga

Tipos de pliegues
Tipos de plieguesTipos de pliegues
Tipos de pliegues
Olga


La actualidad más candente (20)

Tipos de cuencas sedimentarias
Tipos de cuencas sedimentariasTipos de cuencas sedimentarias
Tipos de cuencas sedimentarias

LINEA DE COSTA
LINEA DE COSTALINEA DE COSTA
LINEA DE COSTA

Dunas, estratificación cruzada planar y transversal, restricciones de formaci...
Dunas, estratificación cruzada planar y transversal, restricciones de formaci...Dunas, estratificación cruzada planar y transversal, restricciones de formaci...
Dunas, estratificación cruzada planar y transversal, restricciones de formaci...

Rocas sedimentarias
Rocas sedimentariasRocas sedimentarias
Rocas sedimentarias

Magmatismo
Magmatismo Magmatismo
Magmatismo

Fallas y fallamiento
Fallas y fallamientoFallas y fallamiento
Fallas y fallamiento

Procesos gravitacionales
Procesos gravitacionalesProcesos gravitacionales
Procesos gravitacionales

Geodinamica terrestre
Geodinamica terrestreGeodinamica terrestre
Geodinamica terrestre

Rumbo y buzamiento
Rumbo y buzamientoRumbo y buzamiento
Rumbo y buzamiento

Cuencas sedimentarias presntacion.pptx
Cuencas sedimentarias presntacion.pptxCuencas sedimentarias presntacion.pptx
Cuencas sedimentarias presntacion.pptx

Geologia estructural completo
Geologia estructural completoGeologia estructural completo
Geologia estructural completo

Orogenia
OrogeniaOrogenia
Orogenia

Diapositiva geomorfologia eolica 1
Diapositiva geomorfologia eolica 1Diapositiva geomorfologia eolica 1
Diapositiva geomorfologia eolica 1

Geoformas fluviales
Geoformas fluviales Geoformas fluviales
Geoformas fluviales

Ambiente eólico
Ambiente eólicoAmbiente eólico
Ambiente eólico

Meteorización
MeteorizaciónMeteorización
Meteorización

Los glaciares
Los glaciaresLos glaciares
Los glaciares

80573734 geologia-estructural
80573734 geologia-estructural80573734 geologia-estructural
80573734 geologia-estructural

Textura rocas metamorficas
Textura rocas metamorficasTextura rocas metamorficas
Textura rocas metamorficas

Tipos de pliegues
Tipos de plieguesTipos de pliegues
Tipos de pliegues


Similar a Geomorfologia estructural.

DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx
DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptxDIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx
DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx
IgnacioArce11

Hundimiento de suelos
Hundimiento de suelosHundimiento de suelos
Hundimiento de suelos
Camilo Moreno

Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordillerasTema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Alberto Hernandez

Fallas geologicas informe
Fallas geologicas informeFallas geologicas informe
Fallas geologicas informe
nandoteran

Estructuras geologicas
Estructuras geologicasEstructuras geologicas
Estructuras geologicas
GG_Docus

Las fallas (Cs. Tierra)
Las fallas (Cs. Tierra)Las fallas (Cs. Tierra)
Las fallas (Cs. Tierra)
PROD LARD

Fallas y diaclasas
Fallas y diaclasasFallas y diaclasas
Fallas y diaclasas
thadarova

Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)
betsy biby aguedo obregon

diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdfdiastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
yeison Maldonado

Presentación1
Presentación1Presentación1
Presentación1
RudyGuido

Estructura geologica en la ing civil esia ipn zacatenco
Estructura geologica en la ing civil esia ipn zacatencoEstructura geologica en la ing civil esia ipn zacatenco
Estructura geologica en la ing civil esia ipn zacatenco
Pablo Solis

Deformación de la corteza cap 10
Deformación de la corteza cap 10Deformación de la corteza cap 10
Deformación de la corteza cap 10
Christian Shirley Calderón Ventura

FALLAS EN TUNELES
FALLAS EN TUNELES FALLAS EN TUNELES
FALLAS EN TUNELES
Dtolo Pinto

Geologia de yacimientos
Geologia de yacimientosGeologia de yacimientos
Geologia de yacimientos
Miguel Alor

LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE
LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRELAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE
LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE
antorreciencias

C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...
C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...
Sedimentología
SedimentologíaSedimentología
Sedimentología
jael21175

Fallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptxFallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptx
rubenpaleovert

Tema 7: la deformación de las rocas
Tema 7: la deformación de las rocasTema 7: la deformación de las rocas
Tema 7: la deformación de las rocas
Arcadio Nseng Ovono

Unidad 4. Deformaciones de la corteza
Unidad 4. Deformaciones de la cortezaUnidad 4. Deformaciones de la corteza
Unidad 4. Deformaciones de la corteza
Raquel Hernández


Similar a Geomorfologia estructural. (20)

DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx
DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptxDIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx
DIACLASAS , FALLAS Y ESTRATIFICACION2022.pptx

Hundimiento de suelos
Hundimiento de suelosHundimiento de suelos
Hundimiento de suelos

Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordillerasTema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordilleras

Fallas geologicas informe
Fallas geologicas informeFallas geologicas informe
Fallas geologicas informe

Estructuras geologicas
Estructuras geologicasEstructuras geologicas
Estructuras geologicas

Las fallas (Cs. Tierra)
Las fallas (Cs. Tierra)Las fallas (Cs. Tierra)
Las fallas (Cs. Tierra)

Fallas y diaclasas
Fallas y diaclasasFallas y diaclasas
Fallas y diaclasas

Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)

diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdfdiastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdf

Presentación1
Presentación1Presentación1
Presentación1

Estructura geologica en la ing civil esia ipn zacatenco
Estructura geologica en la ing civil esia ipn zacatencoEstructura geologica en la ing civil esia ipn zacatenco
Estructura geologica en la ing civil esia ipn zacatenco

Deformación de la corteza cap 10
Deformación de la corteza cap 10Deformación de la corteza cap 10
Deformación de la corteza cap 10

FALLAS EN TUNELES
FALLAS EN TUNELES FALLAS EN TUNELES
FALLAS EN TUNELES

Geologia de yacimientos
Geologia de yacimientosGeologia de yacimientos
Geologia de yacimientos

LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE
LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRELAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE
LAS MANIFESTACIONES DE LA DINÁMICA TERRESTRE

C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...
C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...
C:\Documents And Settings\Lsoto\Mis Documentos\Catedras Virtuales Agosto Octu...

Sedimentología
SedimentologíaSedimentología
Sedimentología

Fallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptxFallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptx

Tema 7: la deformación de las rocas
Tema 7: la deformación de las rocasTema 7: la deformación de las rocas
Tema 7: la deformación de las rocas

Unidad 4. Deformaciones de la corteza
Unidad 4. Deformaciones de la cortezaUnidad 4. Deformaciones de la corteza
Unidad 4. Deformaciones de la corteza


Más de Fundación Universitaria del Área Andina

Laboratorio Medicion de fuerzas de apoyo
Laboratorio Medicion de fuerzas de apoyoLaboratorio Medicion de fuerzas de apoyo
Laboratorio Medicion de fuerzas de apoyo
Fundación Universitaria del Área Andina

Clasificacion de los yacimientos minerales
Clasificacion de los yacimientos mineralesClasificacion de los yacimientos minerales
Clasificacion de los yacimientos minerales
Fundación Universitaria del Área Andina

Deformacion de las_rocas
Deformacion de las_rocasDeformacion de las_rocas
Conceptos básicos Geología
Conceptos básicos Geología  Conceptos básicos Geología
Conceptos básicos Geología
Fundación Universitaria del Área Andina

manual de ingeniería geológica
manual de ingeniería geológica manual de ingeniería geológica
manual de ingeniería geológica
Fundación Universitaria del Área Andina

Laboratorio péndulo simple física III
Laboratorio péndulo simple física IIILaboratorio péndulo simple física III
Laboratorio péndulo simple física III
Fundación Universitaria del Área Andina


Más de Fundación Universitaria del Área Andina (6)

Laboratorio Medicion de fuerzas de apoyo
Laboratorio Medicion de fuerzas de apoyoLaboratorio Medicion de fuerzas de apoyo
Laboratorio Medicion de fuerzas de apoyo

Clasificacion de los yacimientos minerales
Clasificacion de los yacimientos mineralesClasificacion de los yacimientos minerales
Clasificacion de los yacimientos minerales

Deformacion de las_rocas
Deformacion de las_rocasDeformacion de las_rocas
Deformacion de las_rocas

Conceptos básicos Geología
Conceptos básicos Geología  Conceptos básicos Geología
Conceptos básicos Geología

manual de ingeniería geológica
manual de ingeniería geológica manual de ingeniería geológica
manual de ingeniería geológica

Laboratorio péndulo simple física III
Laboratorio péndulo simple física IIILaboratorio péndulo simple física III
Laboratorio péndulo simple física III


Último

Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...
ZeirFernandoMorales

Retroalimentación - Aspectos operativos - 25-06.pptx
Retroalimentación - Aspectos operativos - 25-06.pptxRetroalimentación - Aspectos operativos - 25-06.pptx
Retroalimentación - Aspectos operativos - 25-06.pptx
EdSpinoza1

ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdfANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
AldoMaycolPintoShuan

2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es
HAMIEYESMITHSILVAMEN

El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...
El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...
El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...
fannyluzcalizayallat

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf
CLEVERCRISTIANVILLAR

diagramas unifilares y banco de capacitores (1).pptx
diagramas unifilares y banco de capacitores (1).pptxdiagramas unifilares y banco de capacitores (1).pptx
diagramas unifilares y banco de capacitores (1).pptx
uriecas9

Arquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los AndesArquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los Andes
Juan Luis Menares, Arquitecto

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
HernandoVillavicenci

Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...
Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...
Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...
AK47

“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”
“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”
“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”
javisoad

Arquitecto Colbún - El Quillay - La Guardia
Arquitecto Colbún - El Quillay - La GuardiaArquitecto Colbún - El Quillay - La Guardia
Arquitecto Colbún - El Quillay - La Guardia
Arquitecto Chile

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT
DamianAlfaroFlores

uso del ultrasonido en procesos de deshidratación de alimentos
uso del ultrasonido en procesos de deshidratación de alimentosuso del ultrasonido en procesos de deshidratación de alimentos
uso del ultrasonido en procesos de deshidratación de alimentos
YaneMedinaOrtiz1

3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx
3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx
3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx
haymeeescobartaipe3

Geotecnia temas completos unsa docente .pdf
Geotecnia temas completos unsa docente .pdfGeotecnia temas completos unsa docente .pdf
Geotecnia temas completos unsa docente .pdf
frida171614

PRESENTACION PROY REGIONAL PRONATEL (1).pptx
PRESENTACION PROY REGIONAL PRONATEL (1).pptxPRESENTACION PROY REGIONAL PRONATEL (1).pptx
PRESENTACION PROY REGIONAL PRONATEL (1).pptx
deborah13ya

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
AngieIsabella1

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt
adan yomar fenandez toro

RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx
RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptxRESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx
RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx
WendyJhoysALVAREZANT1


Último (20)

Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...Indicadores de mantenimiento, guia para la construccion de indicadores basico...
Indicadores de mantenimiento, guia para la construccion de indicadores basico...

Retroalimentación - Aspectos operativos - 25-06.pptx
Retroalimentación - Aspectos operativos - 25-06.pptxRetroalimentación - Aspectos operativos - 25-06.pptx
Retroalimentación - Aspectos operativos - 25-06.pptx

ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdfANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf

2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es

El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...
El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...
El Antiguo Egipto es una de las civilizaciones más fascinantes y duraderas de...

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf

diagramas unifilares y banco de capacitores (1).pptx
diagramas unifilares y banco de capacitores (1).pptxdiagramas unifilares y banco de capacitores (1).pptx
diagramas unifilares y banco de capacitores (1).pptx

Arquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los AndesArquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los Andes

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx

Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...
Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...
Most Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in...

“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”
“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”
“RECONOCIMIENTO DEL SECUENCIADOR DE NANOPOROS (NANOPORE SEQUENCING) MINION MK1C”

Arquitecto Colbún - El Quillay - La Guardia
Arquitecto Colbún - El Quillay - La GuardiaArquitecto Colbún - El Quillay - La Guardia
Arquitecto Colbún - El Quillay - La Guardia

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT

uso del ultrasonido en procesos de deshidratación de alimentos
uso del ultrasonido en procesos de deshidratación de alimentosuso del ultrasonido en procesos de deshidratación de alimentos
uso del ultrasonido en procesos de deshidratación de alimentos

3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx
3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx
3.2. MEMORIA DESCRIPTIVA DE ARQUITECTURA 123 (1).docx

Geotecnia temas completos unsa docente .pdf
Geotecnia temas completos unsa docente .pdfGeotecnia temas completos unsa docente .pdf
Geotecnia temas completos unsa docente .pdf

PRESENTACION PROY REGIONAL PRONATEL (1).pptx
PRESENTACION PROY REGIONAL PRONATEL (1).pptxPRESENTACION PROY REGIONAL PRONATEL (1).pptx
PRESENTACION PROY REGIONAL PRONATEL (1).pptx

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt

RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx
RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptxRESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx
RESULTADO DE METALES PESADOS RED DE SALUD JAUJA.pptx


Geomorfologia estructural.

  • 3. La Geomorfología Estructura se preocupa del estudio de los modelos que deben su carácter a sus litologías y a las estructuras de las rocas y se conoce como MODELOS ESTRUCTURALES (Twdale, 1971; Migon, 2004) o TECTOSTATICA (Tricart, 1968). También se engloba dentro de la Geomorfología Estructural a las formas del relieve resultante de la actividad de los procesos endógenos, sin la intervención de las fuerzas de denudación. Estas formas se denominan MODELADOS TECTONICOS (Twidale, 1971; Goudie, 2004) y también se conoce como TECTODINAMICA (Tricart, 1968.)
  • 4. En sentido geomorfológico, el termino estructura abarca no sólo los actores pasivos inherentes al tipo de roca y la disposición de las estructuras, sino también a los cambios activos y continuos de estas propiedades (Twidale, 1971). En los estudios de Geomorfología Estructural se considera a la erosión bajo un aspecto global para indicar como la estructura influye sobre el tipo de relieve (Tricart, 1968).
  • 5. Plataformas del Colorado y relieves en graderío originados por el encajonamiento del Rio Colorado En el caso de las rocas con estratificación horizontal, como las existentes en las grandes cuencas terciarias continentales, la actividad de los procesos exógenos da lugar a relieves diferenciales con amplias plataformas y mesas. Quizás los ejemplos más representativos Monument Valley (Arizona) y en las plataformas del Colorado.
  • 6. ESQUEMAS DE LA DISPOSICIÓN DE LAS CUESTAS. Se reconocen las corrientes a favor del buzamiento como cataclinales o consecuentes y las corrientes en sentido contrario al buzamiento como resecuentes o anticlinales, y cuando discurren paralelos a la dirección de las capas son obseuentes u ortoclinales.
  • 7. En la Enciclopedia de Geomorfología (Goudie, 2004) señalan una nomenclatura mas simple para la denominación de una corriente con respecto a una serie monoclinal. Distinguen VALLE EN DIRECCION. Estos valles se unen en ángulo recto dando lugar a VALLES DE BUZMIENTO y VALLES CONTRARIOS AL BUZAMIENTO.

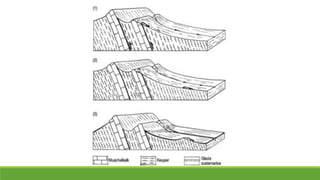

  • 8. Bloques diagramas de cuestas. (a) Frente abrupto y poco recortado desarrollado en calizas de un espesor importante. (b) Frente sinuoso con comisas de areniscas de poca potencia.
  • 9. Diferentes autores establecen unos limites de buzamiento de las capas para precisar la denominación en series monoclinales.
  • 10. Las corrientes que cortan ortogonalmente la dirección de los estratos dan lugar a una morfología en facetas triangulares denominada Chevrons.
  • 11. Series monoclinales y sus relaciones con el relieve. A. CUESTAS Y SU RELACIÓN CON EL DRENAJE . B. FORMAS CON ESTRATOS PROGRESIVAMENTE DE MAYOR BUZAMIENTO.
  • 12. Cuando las zonas de mayor altura corresponde con estructuras anticlinales de denominan MONTES. Si las áreas deprimidas corresponden a sinclinales , entonces se conocen como VALLES. Al conjunto se denomina RELIEVE CONGRUENTE. Cuando la erosión hídrica incide en las áreas de charnela de un anticlinal se elabora una COMBA. La COMBA se alarga entre dos CRESTONES. Un corriente conforme que incide en el flanco de un anticlinal se conoce como RUZ. Cuando un río se encaja y atraviesa perpendicularmente la estructura anticlinal conforma una garganta denominada CLUSE, a todo este conjunto se le denomina RELIEVE JURÀSICO. Cuando la erosión del eje progresa se desmantela la capa dura del anticlinal generando un RELIEVE INVERTIDO en el que se reconoce un ANTICLINAL DESVENTRADO y en posición culminante un SINCINAL COLGADO.
  • 13. CLUSE del Río Guadolope, cordillera Ibérica, España.
  • 14. Si un relieve aplanado se somete a un levantamiento generalizado, la red fluvial reincide sobre el terreno y las capas duras se sitúan en poción elevada, quedando todas las zonas sometidas a igual altura . Este tipo de morfología se conoce como RELIEVE APALACHINO.
  • 15. Se denomina ANTECEDENCIAcuandoun curso fluvial se desarrolla antes del levantamiento tectónico, mantiene su dirección durante el levantamiento. Un curso fluvial se encaja en una formación horizontal en discordancia sobre un conjunto plegado. Al alcanzar la superficie de discordancia incide en la misma, discurriendo por las capas mas fácilmente erosionables. A esta evolución se le llama SOBREIMPOSICION. Falla en dirección que muestra un escarpe topográfico local, desviación de canales fluviales y cursos desplazados.
  • 16. Tanto la fallas normales como las inversas pueden dar origen a escarpes en el limite de los bloques levantados y hundidos, denominados ESCARPES DE FALLA. El bloque levantado de una falla normal sufre erosión fluvial de distinto grado y sobre el escarpe de falla se producen FACETAS TRAPEZOIDALES DE FALLA, que en su evolución y ampliación se transforman en FACETAS TRIANDULARES DE FALLA. Estas facetas pueden tener un salto de varios cientos de metros por movimientos repetidos de la falla. Al pie del escarpe de la falla suelen desarrollarse abanicos aluviales como en el valle de la Muerte (California). Un escarpe de falla depende de los procesos de levantamiento y la intensidad de los procesos erosivos que actúen sobre el. En este contexto se pueden desarrollar valles colgados si el encajonamiento es menor que el levantamiento
  • 17. Las fallas normales pueden relevarse en un conjunto de fallas en escalón, y en su prolongación septentrional y meridional. Los escarpes de falla llegan a desaparecer cuando la denudación supera al levantamiento. A su vez, como consecuencia de la erosión de un zona de falla antigua se puede desarrollar un escarpe de línea de falla. Se diferencian dos escarpes:
  • 18. 1º. RESECUENTES, en los que toda la superficie ha sido degradada menos una formación resistente situada en el bloque levantado, de tal modo que el escarpe se aproxima a la traza de la falla. 2º. OBSECUENTES, se originan cuando las rocas existentes en el bloque son mas resistentes que las del bloque levantado. En este caso la erosión es mas intensa en el bloque hundido y, por consiguiente, el escarpe se sitúa en el lado opuesto al original, produciendo una inversión del relieve.
  • 19. Falla normal en la que se muestra los escarpes de falla principales y secundarios, terrazas colgadas producidas por el levantamiento y un abanico aluvial.
  • 21. Las falla inversas de gran ángulo se encuentran en áreas de acotamiento cortical donde se desarrollan las cordilleras, como en el limite de las placas convergentes asociadas a subducción. Afectan a glacis, terrazas marinas y fluviales, dando lugar a pequeños escarpes. Pueden presentar un escarpe de falla definido, mientras que en las de bajo ángulo el frente puede desarrollar un escarpe si esta constituido por rocas resistentes. La traza del plano de falla, debido a su bajo ángulo, es sinuosa y forma profundas entrantes provocadas por los cursos fluviales.
  • 23. Las fallas en dirección son generalmente muy complejas, los cursos fluviales discurren sobre ellas, pero algunas fallas, como la de San Andrés, atraviesan carreteras y otras obras realizadas por el hombre.
  • 26. Las mayores formas controladas estructuralmente son los RIFT VALLEYS, asociados a esfuerzos distensivos, al igual que las dorsales oceánicas.
  • 28. MODELOS PSEUDOESTURCTURALES Existen morfologías que parecen asociadas a esfuerzos de origen endógeno y ue en realidad son debidos a procesos atectonicos que actúan en una película superficial de la corteza terrestre (Twidale, 1976). Los mecanismos que producen estos modelos incluyen la sobrecarga en arcillas, la acción de la gravedad y una diversidad de deformaciones que se asocian a cambios volumétricos en capas superficiales. A estos hay que añadir el impacto de cuerpos extraterrestres.
