Gimnasio Nacional Yoyogi
- 1.
- 2. DOCENTE: Arq. Aurora IsabelMarchena Tafur INTEGRANTES: Barrios Carlos, Juan Charly Castro Condore, Carlos Antoni Davila Guevara, Yucely De La Cruz Pérez, Christian Edward Guevara Samamé, Alonso Mesías Ventura Cumpa, Billy Alexander Yovera Pérez, WilmerAlexander Zarpán Neciosup, Víctor Bryan Lambayeque, 28 de Mayo del 2021 EQUIPO N°02

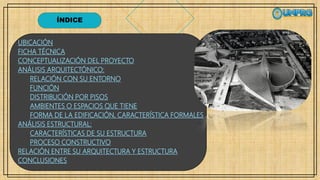

- 3. ÍNDICE UBICACIÓN FICHA TÉCNICA CONCEPTUALIZACIÓN DELPROYECTO ANÁLISIS ARQUITECTÓNICO: RELACIÓN CON SU ENTORNO FUNCIÓN DISTRIBUCIÓN POR PISOS AMBIENTES O ESPACIOS QUE TIENE FORMA DE LA EDIFICACIÓN, CARACTERÍSTICA FORMALES ANÁLISIS ESTRUCTURAL: CARACTERÍSTICAS DE SU ESTRUCTURA PROCESO CONSTRUCTIVO RELACIÓN ENTRE SU ARQUITECTURA Y ESTRUCTURA CONCLUSIONES

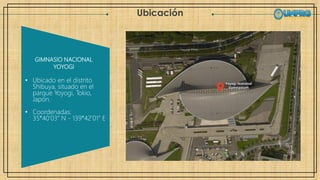

- 4. Ubicación GIMNASIO NACIONAL YOYOGI • Ubicadoen el distrito Shibuya, situado en el parque Yoyogi, Tokio, Japón. • Coordenadas: 35°40’03” N - 139°42’01” E

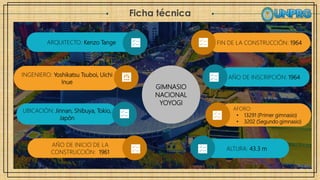

- 5. Ficha técnica GIMNASIO NACIONAL YOYOGI FIN DELA CONSTRUCCIÓN: 1964 AÑO DE INSCRIPCIÓN: 1964 AFORO: • 13291 (Primer gimnasio) • 3202 (Segundo gimnasio) ARQUITECTO: Kenzo Tange INGENIERO: Yoshikatsu Tsuboi, Uichi Inue UBICACIÓN: Jinnan, Shibuya, Tokio, Japón AÑO DE INICIO DE LA CONSTRUCCIÓN: 1961 ALTURA: 43.3 m

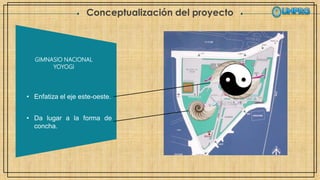

- 6. Conceptualización del proyecto GIMNASIONACIONAL YOYOGI • Enfatiza el eje este-oeste. • Da lugar a la forma de concha.

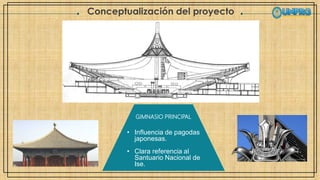

- 7. Conceptualización del proyecto GIMNASIOPRINCIPAL • Influencia de pagodas japonesas. • Clara referencia al Santuario Nacional de Ise.
- 8. Conceptualización del proyecto GIMNASIOPRINCIPAL • Evoca una estructura de puente colgante. • Un techo que se asemeja a las venas de una hoja.

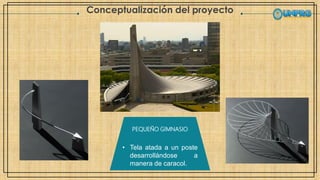

- 9. Conceptualización del proyecto PEQUEÑOGIMNASIO • Tela atada a un poste desarrollándose a manera de caracol.
- 11. Relación con suentorno El gimnasio nacional yoyogi se encuentra en medio de la urbanización y el parque del mismo nombre, donde en este ultimo se encuentra el santuario meji y la estación harajuku.
- 12.

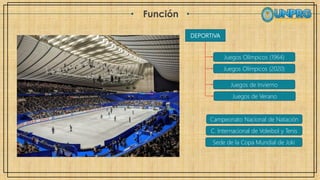

- 13. Función DEPORTIVA Juegos Olímpicos (1964) JuegosOlímpicos (2020) Sede de la Copa Mundial de Joki Juegos de Invierno Juegos de Verano Campeonato Nacional de Natación C. Internacional de Voleibol y Tenis

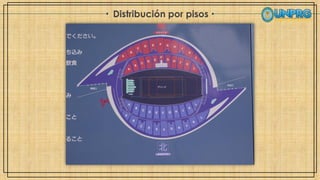

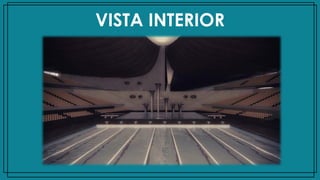

- 14.

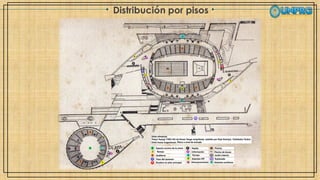

- 15.

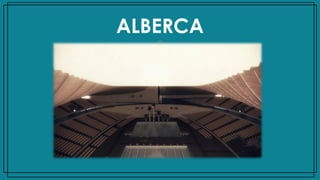

- 16. EL GRAN GIMNASIO Ambientes CONTIENE : Unaalberca convertible en pista de patinaje artístico sobre hielo y en él se encuentra la pista principal. Los accesos al recinto son llamativos e imponentes y están precedidos por pequeñas plazoletas previas al recinto deportivo, sirviendo de lobbies.
- 17.
- 18.
- 19.

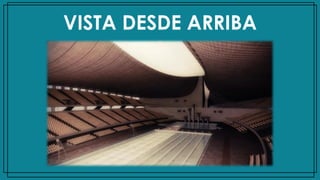

- 20.

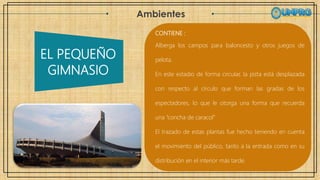

- 21. EL PEQUEÑO GIMNASIO Ambientes CONTIENE : Albergalos campos para baloncesto y otros juegos de pelota. En este estadio de forma circular, la pista está desplazada con respecto al círculo que forman las gradas de los espectadores, lo que le otorga una forma que recuerda una “concha de caracol” El trazado de estas plantas fue hecho teniendo en cuenta el movimiento del público, tanto a la entrada como en su distribución en el interior más tarde.

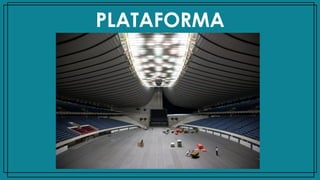

- 22.
- 23.
- 24.

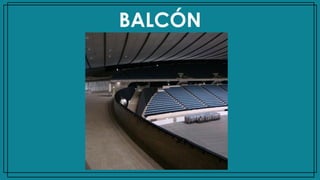

- 25.

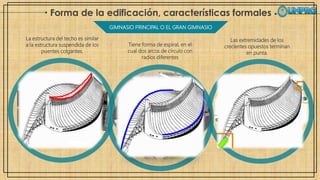

- 26. Forma de laedificación, características formales GIMNASIO PRINCIPAL O EL GRAN GIMNASIO La estructura del techo es similar a la estructura suspendida de los puentes colgantes. Tiene forma de espiral, en el cual dos arcos de círculo con radios diferentes Las extremidades de los crecientes opuestos terminan en punta.

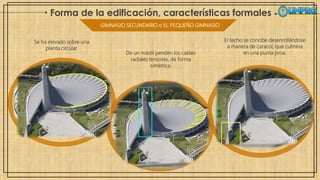

- 27. Forma de laedificación, características formales GIMNASIO SECUNDARIO o EL PEQUEÑO GIMNASIO Se ha elevado sobre una planta circular. De un mástil penden los cables radiales tensores, de forma simétrica. El techo se concibe desenrollándose a manera de caracol, que culmina en una punta proa.

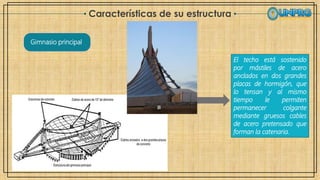

- 29. Características de suestructura Gimnasio principal El techo está sostenido por mástiles de acero anclados en dos grandes placas de hormigón, que lo tensan y al mismo tiempo le permiten permanecer colgante mediante gruesos cables de acero pretensado que forman la catenaria.

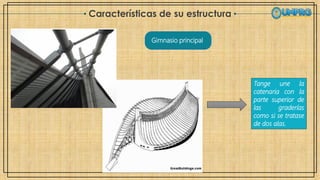

- 30. Características de suestructura Gimnasio principal Tange une la catenaria con la parte superior de las graderías como si se tratase de dos alas.

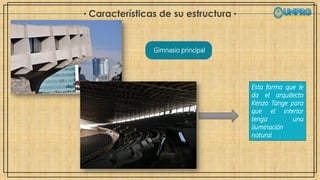

- 31. Características de suestructura Gimnasio principal Esta forma que le da el arquitecto Kenzo Tange para que el interior tenga una iluminación natural

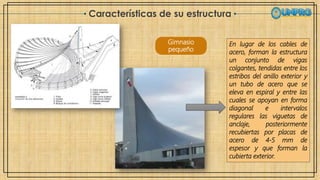

- 32. Características de suestructura Gimnasio pequeño En lugar de los cables de acero, forman la estructura un conjunto de vigas colgantes, tendidas entre los estribos del anillo exterior y un tubo de acero que se eleva en espiral y entre las cuales se apoyan en forma diagonal e intervalos regulares las viguetas de anclaje, posteriormente recubiertas por placas de acero de 4-5 mm de espesor y que forman la cubierta exterior.

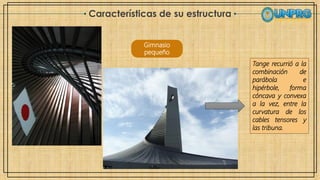

- 33. Características de suestructura Gimnasio pequeño Tange recurrió a la combinación de parábola e hipérbole, forma cóncava y convexa a la vez, entre la curvatura de los cables tensores y las tribuna.
- 35.

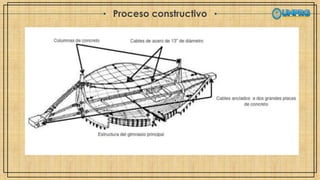

- 36. El concepto estructuralse basa en una espiral principal compuesta por dos cables de acero de 13” de diámetro, anclados a dos grandes placas de concreto, ubicadas a ambos extremos del edificio, y a dos columnas de concreto centrado Proceso constructivo

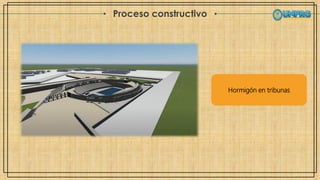

- 37. Proceso constructivo Hormigón entribunas

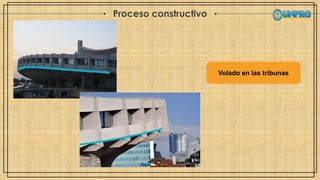

- 38. Proceso constructivo Volado enlas tribunas

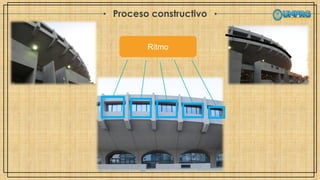

- 39.

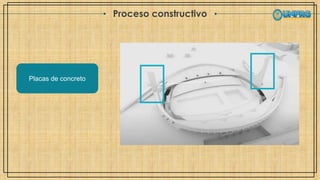

- 40. Proceso constructivo Placas deconcreto

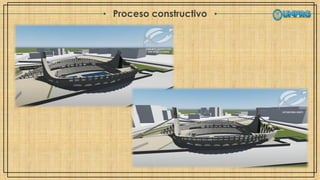

- 41.

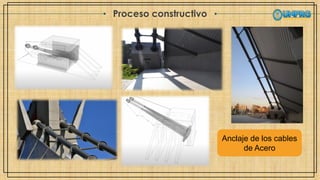

- 42. Proceso constructivo Anclaje delos cables de Acero
- 43.

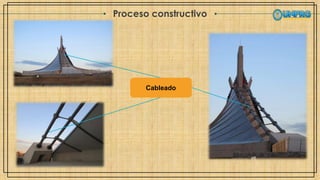

- 44.

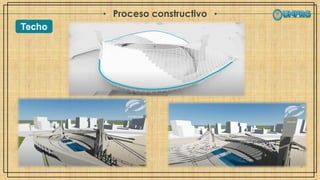

- 45.

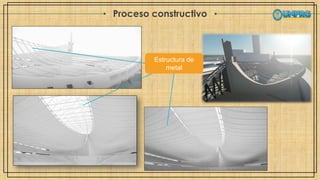

- 46.

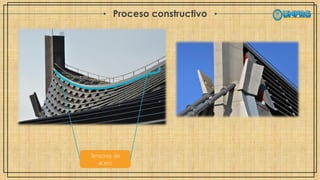

- 47.
- 48.

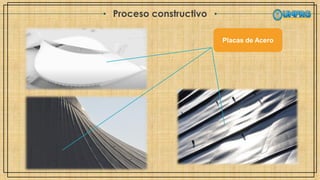

- 49.
- 50.

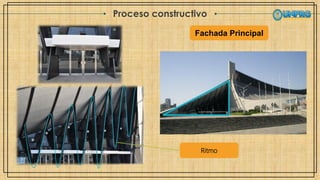

- 51.

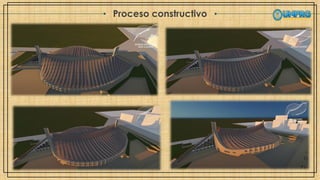

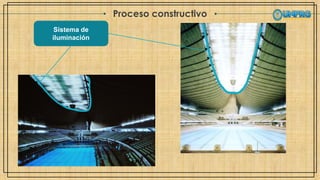

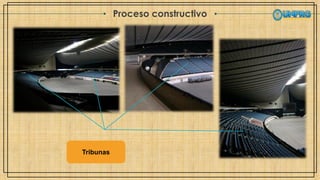

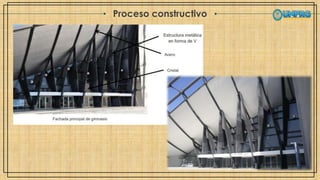

- 52.

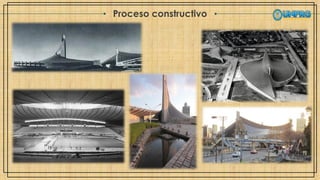

- 53.

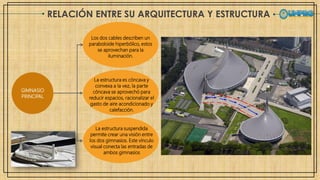

- 55. RELACIÓN ENTRE SUARQUITECTURA Y ESTRUCTURA GIMNASIO PRINCIPAL La estructura es cóncava y convexa a la vez, la parte cóncava se aprovechó para reducir espacios, racionalizar el gasto de aire acondicionado y calefacción. Los dos cables describen un paraboloide hiperbólico, estos se aprovechan para la iluminación. La estructura suspendida permite crear una visión entre los dos gimnasios. Este vínculo visual conecta las entradas de ambos gimnasios

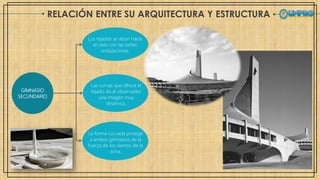

- 56. RELACIÓN ENTRE SUARQUITECTURA Y ESTRUCTURA GIMNASIO SECUNDARIO Las curvas que ofrece el tejado da al observador una imagen muy dinámica. Los tejados se alzan hacia el cielo con las bellas ondulaciones. La forma curvada protege a ambos gimnasios de la fuerza de los vientos de la zona.

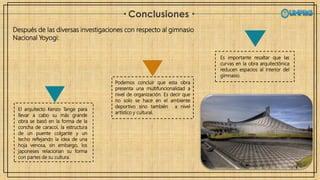

- 58. Conclusiones Podemos concluir queesta obra presenta una multifuncionalidad a nivel de organización. Es decir que no solo se hace en el ambiente deportivo sino también a nivel artístico y cultural. Es importante resaltar que las curvas en la obra arquitectónica reducen espacios al interior del gimnasio. El arquitecto Kenzo Tange para llevar a cabo su más grande obra se basó en la forma de la concha de caracol, la estructura de un puente colgante y un techo reflejando la idea de una hoja venosa, sin embargo, los japoneses relacionan su forma con partes de su cultura. Después de las diversas investigaciones con respecto al gimnasio Nacional Yoyogi:
