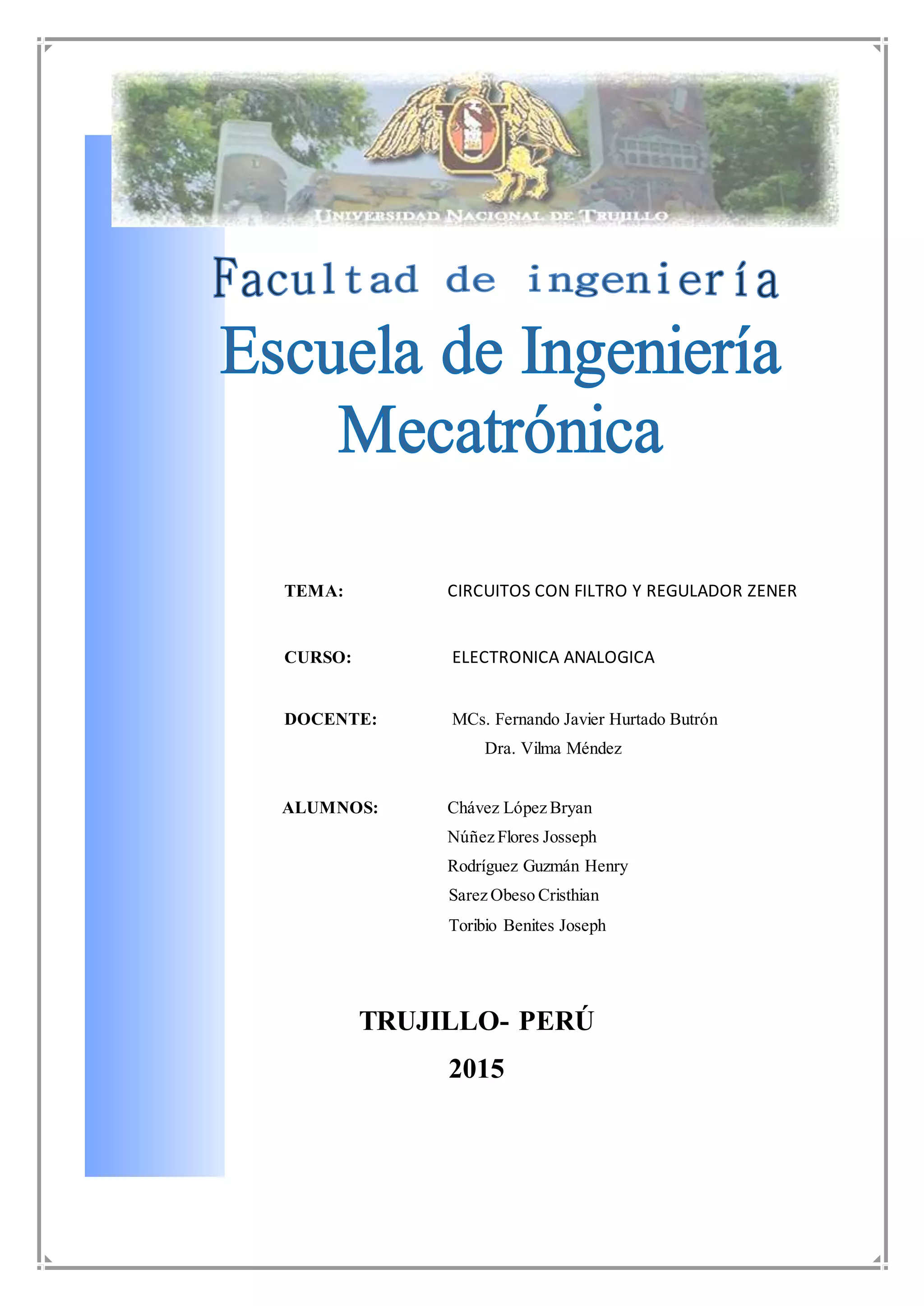

1. TEMA: CIRCUITOS CON FILTRO Y REGULADOR ZENER
CURSO: ELECTRONICA ANALOGICA
DOCENTE: MCs. Fernando Javier Hurtado Butrón
Dra. Vilma Méndez
ALUMNOS: Chávez López Bryan
Núñez Flores Josseph
Rodríguez Guzmán Henry
Sarez Obeso Cristhian
Toribio Benites Joseph
TRUJILLO- PERÚ
2015

2. CIRCUITOS CON FILTRO Y REGULADOR ZENER
1. RESUMEN :
En esta práctica de laboratorio se observaron cada una de las fases por las que
pasa la corriente alterna(AC), en el proceso de convertirse en continua (DC), las
primeras fases no requieren cálculos teóricos, ya que el valor de los elementos del
circuito no tienen relevancia alguna, lo primero que se hizo fue lograr bajar la tensión
de la red eléctrica a una tensión deseada mediante el transformador (9V), y con la
ayuda del osciloscopio se vio la forma senoidal que se quiere corregir.
La segunda fase del proceso fue quitar los valores negativos de esta señal,
mediante un circuito llamado rectificador de onda completa, el cual está compuesto
por un puente de diodos y condensadores que se conectaron al bobinado
secundario del transformador.
La fase siguiente es conocida como detección y filtrado, que se compone de un
capacitor electrolítico que se conecta a una resistencia en paralelo, esta conexión
hace pasar bajas frecuencias y discrimina las altas frecuencias, convirtiendo la señal
cada vez más en DC, y esto es exactamente lo que se vio en la lectura del
osciloscopio, la amplitud de esta señal fue más pequeña, y en ella se obtiene una
diferencia de voltaje, la cual va hacer primordial para realizar los cálculos respectivos
de los elementos que compondrán la siguiente fase.
2. OBJETIVOS:
 Analizar y comprobar la operación eléctrica del diodo Zener, así como su
comprobación, identificación ypolarización.
 Verificar el carácter estable delvoltaje ala salidadel regulador Zener.
3. MARCO TEÓRICO:
Una fuente de poder Regulada se compone de 4 bloques básicos definidos como:
Transformador de entrada, Rectificador Monofásico, Filtro Capacitivo y un Circuito
regulador de salida.
El Transformador de Entrada provee aislación de la red eléctrica y permite reducir la
tensión de alimentación de 220 VAC a la tensión alterna requerida por diseño a la
entrada del circuito rectificador.
El circuito Rectificador permite obtener una tensión continua a partir de una tensión
alterna. Los circuitos rectificadores monofásicos pueden clasificarse en rectificadores
de media onda y rectificadores de onda completa (Push-Pull y Puente de Graetz).
El bloque Filtro se compone básicamente de un condensador electrolítico de elevado
valor (valores típicos mayores a 1000 [µF]). Este permite reducir el ripple de voltaje
del circuito rectificador y mejorar la regulación de voltaje de salida.
Un Circuito regulador de tensión permite mejorar la calidad de la señal rectificada,
entregando a su salida una señal continua con un ripple de voltaje despreciable.

3. Este puede implementarse utilizando un circuito basado en un diodo Zener a la
salida de la fuente de poder. Al operar polarizados en forma inversa, estos diodos
mantienen una caída de tensión prácticamente constante independiente de la
corriente que circule a través de ellos, siempre y cuando ésta permanezca dentro de
la zona de regulación definida por la potencia máxima del diodo.
4. MATERIALES E INSTRUMENTOS:
● OSCILOSCOPIO DIGITAL

4. ● VOLTIMETRO
● FUENTE DE AC, (transformador de toma central 6,3 – 0 - 6,3 Vac)
● 01 DIODO ZENER DE 6,2 V (1/2 W)

5. ● 01 PUENTE DE DIODOS DE 1 A
● RESISTENCIAS DE (1/2 W) : 470 Ω , 1 KΩ , 220 Ω
 02 CONDENSADORES 100 µF y 470 µF (50/V)

6. 5. ESQUEMAEXPERIMENTAL:
CIRCUITOS AIMPLEMENTAR:
CIRCUITO 1
CIRCUITO 2
6. REALIZACION DEL EXPERIMENTO Y OBTENCION DE DATOS:
Filtrado de la salida rectificada:
 Medimos la tensión de salida del transformador a usar y la anotamos, luego
armamos el circuito de la Fig.1 cambiando los elementos como indica la figura, con
el VOM y el osciloscopio (previamente calibrado).
 Posteriormente medimos el voltaje sobre la carga tanto en DC como en AC y
anotamos los valores.
 También observamos el comportamiento del voltaje de salida Vo y confeccionamos
una tabla para registrar las mediciones).
Regulador por Zener:
 Armamos el circuito de la Fig.2 y medimos los distintos voltajes sobre los elementos
de regulación Vz, atenuación Rz y observamos mediante el uso del osciloscopio la
componente de rizado a la salida del filtro (C) y en la carga para cada valor indicado
de Rʟ

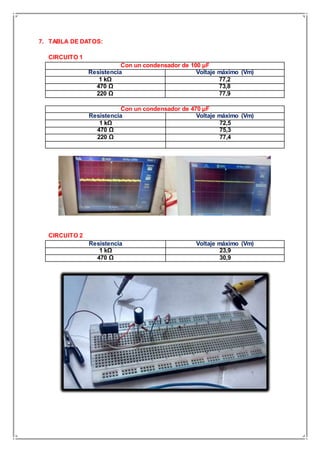

7. 7. TABLA DE DATOS:
CIRCUITO 1
Con un condensador de 100 µF
Resistencia Voltaje máximo (Vm)
1 kΩ 77,2
470 Ω 73,8
220 Ω 77,9
Con un condensador de 470 µF
Resistencia Voltaje máximo (Vm)
1 kΩ 72,5
470 Ω 75,3
220 Ω 77,4
CIRCUITO 2
Resistencia Voltaje máximo (Vm)
1 kΩ 23,9
470 Ω 30,9

8. 8. CONCLUSIONES:
 El voltaje de salida del circuito está totalmente condicionado por el volt
aje nominal del diodo Zener, ya que cuando este está sometido a un voltaje
mayor que el de su referencia, no opera y queda en corte.
 El uso de condensadores grandes, hace que el rizo del circuito sea casi co
nstante, haciendo así casi innecesario el uso del Zener.
9. REFERENCIABIBLIOGRÁFICAS:
 Electronic Circuits; Analysis, Simulation, and Design (Chapter 3) Norbert R.
Malik, Prentice Hall, 1995
 Microelectronics; Circuit Analysis and Design (Chapter 2) Donal A. Neamen,
McGraw Hill, 3rd Edition, 2007
 Electronic Devices and Circuits (Chapter 1 and 2) Robert T. Paynter, Prentice
Hall, 7th Edition, 2006
