Este documento presenta una guía didáctica sobre máquinas eléctricas sincrónicas y asincrónicas. Explica conceptos como definición de máquinas eléctricas, principio de funcionamiento, ley de Faraday, clasificación, estructura de alternadores. También describe generadores eléctricos, ondas sinusoidales, conexiones estrella y triángulo, y características eléctricas de las conexiones.

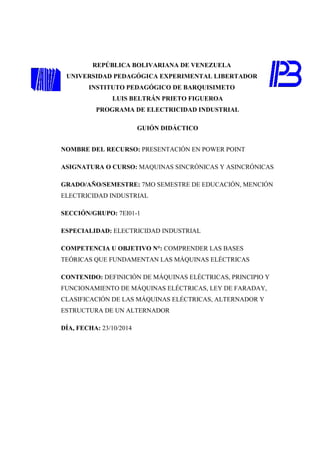

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
INSTITUTO PEDAGÓGICO DE BARQUISIMETO
LUIS BELTRÁN PRIETO FIGUEROA
PROGRAMA DE ELECTRICIDAD INDUSTRIAL
GUIÓN DIDÁCTICO
NOMBRE DEL RECURSO: PRESENTACIÓN EN POWER POINT
ASIGNATURA O CURSO: MAQUINAS SINCRÓNICAS Y ASINCRÓNICAS
GRADO/AÑO/SEMESTRE: 7MO SEMESTRE DE EDUCACIÓN, MENCIÓN
ELECTRICIDAD INDUSTRIAL
SECCIÓN/GRUPO: 7EI01-1
ESPECIALIDAD: ELECTRICIDAD INDUSTRIAL
COMPETENCIA U OBJETIVO N°: COMPRENDER LAS BASES
TEÓRICAS QUE FUNDAMENTAN LAS MÁQUINAS ELÉCTRICAS
CONTENIDO: DEFINICIÓN DE MÁQUINAS ELÉCTRICAS, PRINCIPIO Y
FUNCIONAMIENTO DE MÁQUINAS ELÉCTRICAS, LEY DE FARADAY,
CLASIFICACIÓN DE LAS MÁQUINAS ELÉCTRICAS, ALTERNADOR Y
ESTRUCTURA DE UN ALTERNADOR
DÍA, FECHA: 23/10/2014

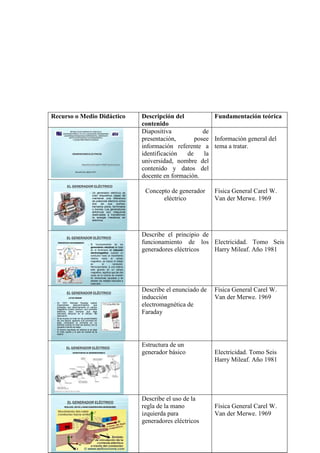

2. Recurso o Medio Didáctico Descripción del
contenido
Fundamentación teórica
REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO PARA EL P.P. DE LA EDUCACIÓN UNIVERSITARIA
UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
INSTITUTO PEDAGÓGICO DE BARQUISIMETO
“LUIS BELTRÁN PRIETO FIGUEROA”
GENERADORES ELÉCTRICOS
Docente en formación: PROF. Esniel Lucena
Barquisimeto, Agosto 2014
Diapositiva de
presentación, posee
información referente a
identificación de la
universidad, nombre del
contenido y datos del
docente en formación.
Información general del
tema a tratar.
EL GENERADOR ELÉCTRICO
 Un generador eléctrico es
todo dispositivo capaz de
mantener una diferencia
de potencial eléctrico entre
dos de sus puntos,
llamados polos, terminales
o bornes. Los generadores
eléctricos son máquinas
destinadas a transformar
la energía mecánica en
eléctrica.
Concepto de generador
eléctrico
Física General Carel W.
Van der Merwe. 1969
EL GENERADOR ELÉCTRICO
 El funcionamiento de los
generadores eléctricos se basa
en el fenómeno de inducción
electromagnética: cuando un
conductor hace un movimiento
relativo hacia el campo
magnético, se induce el voltaje
en el conductor.
Particularmente, si una bobina
está girando en un campo
magnético, significa que las dos
caras de la turbina se mueven
en direcciones opuestas y se
añaden los voltajes inducidos a
cada lado.
PRINCIPIO DE FUNCIONAMIENTO
Describe el principio de
funcionamiento de los
generadores eléctricos
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
LEY DE FARADAY
 En 1831 Michael Faraday realizó
importantes descubrimientos que
probaban que efectivamente un campo
magnético puede producir una corriente
eléctrica, pero siempre que algo
estuviera variando en el tiempo. Así
descubrió:
 Si se mueve un imán en las proximidades
de una espira, aparece una corriente en
ésta, circulando la corriente en un
sentido cuando el imán se acerca y en el
opuesto cuando se aleja.
 El mismo resultado se obtiene si se deja
el imán quieto y lo que se mueve es la
espira.
Describe el enunciado de
inducción
electromagnética de
Faraday
Física General Carel W.
Van der Merwe. 1969
EL GENERADOR ELÉCTRICO
ESTRUCTURA DE UN GENERADOR BÁSICO
Estructura de un
generador básico
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
REGLA DEL USO DE LA MANO IZQUIERDA PARA GENERADORES
Describe el uso de la
regla de la mano
izquierda para
generadores eléctricos
Física General Carel W.
Van der Merwe. 1969

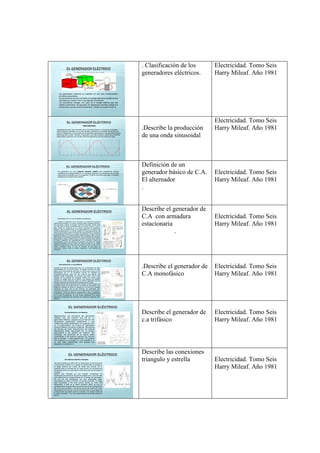

3. EL GENERADOR ELÉCTRICO
CLASIFICACIONDE LOS GENERADORES
Los generadores eléctricos se clasifican en dos tipos fundamentales:
primarios y secundarios.
Los primarios son los que convierten en energía eléctrica la energía de otra
naturaleza que reciben o de la que disponen inicialmente.
Los secundarios entregan una parte de la energía eléctrica que han
recibido previamente. Se agruparán los dispositivos concretos conforme al
proceso físico que les sirve de fundamento. También se pueden dividir en:
. Clasificación de los
generadores eléctricos.
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
ONDA SENOIDAL
representa el valor de la tensión de la Corriente alterna a través de un tiempo
continuamente variable, en un par de ejes cartesianos marcados en amplitud y
tiempo. Responde a la corriente de canalización generada en las grandes plantas
eléctricas del mundo. También responden a la misma forma, todas las corrientes
destinadas a generar los campos electromagnéticos de las ondas de radio.
.Describe la producción
de una onda sinusoidal
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
Un generador es una máquina eléctrica rotativa que transforma energía
mecánica en energía eléctrica. Lo consigue gracias a la interacción de los dos
elementos principales que lo componen: la parte móvil llamada rotor, y la parte
estática que se denomina estátor.
Definición de un
generador básico de C.A.
El alternador
.
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
Generadores de c-a con armadura estacionaria
Cuando un generador de c-a produce una cantidad de potencia
relativamente pequeña, los anillos rozantes operan satisfactoriamente.
Por otra parte, cuando se manejan potencias elevadas, resulta cada
vez más difícil el aislar suficientemente sus anillos rozantes y por lo
tanto, éstos se convierten en un motivo frecuente de problemas.
Debido a esto, la mayor parte de los generadores de c-a tienen una
armadura estacionaria y un campo rotatorio. En estos generadores, las
bobinas de armadura están montadas permanentemente con arreglo a
la circunferencia interna de la cubierta del generador, en tanto que las
bobinas de campo y sus piezas polares están montadas sobre un eje y
giran dentro de la armadura estacionaria. Esta disposición de armadura
estacionaria y campo rotatorio parece extraña a primera vista; pero si
se tienen presentes los fundamentos de la inducción mutua, se
comprenderá que en las bobinas de armadura se induce un voltaje
independientemente de que corten las líneas de flujo de un campo
magnético estacionario o bien que las corten las líneas de flujo de un
campo magnético móvil. Lo que se requiere es que haya un
movimiento relativo entre el campo magnético y las bobinas de
armadura.
Describe el generador de
C.A con armadura
estacionaria
.
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
Generadoresde c-amonofásicos
Cuando se trató de generadores de c-a, la armadura ha sido
representada por una sola espira. El voltaje inducido en esta
espira sería muy pequeño; así pues, lo mismo que ocurre en los
generadores de c-c, la armadura consta en realidad de
numerosas bobinas, cada una con más de una espira. Las
bobinas están devanadas de manera que cada uno de los
voltajes en las espiras de cualquier bobina se suman para
producir el voltaje total de la bobina. Las bobinas se pueden
conectar de varias maneras, según el método específico que se
use para darle las características deseadas al generador.
Si todas las bobinas de armadura se conectan en serie aditiva, el
generador tiene una salida única. La salida es sinusoidal y en
cualquier instante es igual en amplitud a la suma de voltajes
inducidos en cada una de las bobinas. Un generador con
armadura devanada en esta forma es un generador de una fase o
monofásico. Todas las bobinas conectadas en serie constituyen
el devanado de armadura. En la práctica, muy pocos generadores
de c-a son monofásicos, ya que puede obtenerse una mayor
eficiencia conectando las bobinas de armadura mediante otro
sistema.
.Describe el generador de
C.A monofásico
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
Generadores de c-a trifásicos
Básicamente, los principios del generador
trifásico son los mismos que los de un
generador bifásico, excepto que se tienen tres
devanados espaciados igualmente y tres
voltajes de salida defasados 120 grados entre
sí. A continuación, se ilustra un generador
simple trifásico de espira rotatoria, incluyendo
las formas de onda. Físicamente, las espiras
adyacentes están separadas por un ángulo
equivalente a 60 grados de rotación. Sin
embargo, los extremos de la espira están
conectados a los anillos rozantes de manera
que la tensión 1 está adelantada 120 grados
con respecto a la tensión 2; y la tensión 2, a
su vez, está adelantada 120 grados con
respecto a la tensión 3.
Describe el generador de
c.a trifásico
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
EL GENERADOR ELÉCTRICO
Conexiones estrella y triángulo
Hay seis puntas que salen de los devanados de armadura de
un generador trifásico y el voltaje de salida está conectado a
la carga externa por medio de estas seis puntas. En la
práctica, esto no sucede así. En lugar de ello, se conectan los
devanados entre sí y sólo salen tres puntas que se conectan a
la carga.
Existen dos maneras en que pueden conectarse los
devanados de armadura. El que se emplee uno u otro es cosa
que determina las características de la salida del generador.
En una de las conexiones, los tres devanados están
conectados en serie y forman un circuito cerrado. La carga
está conectada a los tres puntos donde se unen dos
devanados. A esto se le llama conexión delta, ya que su
representación esquemática es parecida a la letra griega delta
(A), En la otra conexión, una de las puntas de cada uno de los
devanados se junta con una de los otros dos, lo que deja tres
puntas libres que salen para la conexión a la carga. Aéste se
le llama conexión Y, ya que esquemáticamente representa la
letra Y.
Describe las conexiones
triangulo y estrella
Electricidad. Tomo Seis
Harry Mileaf. Año 1981

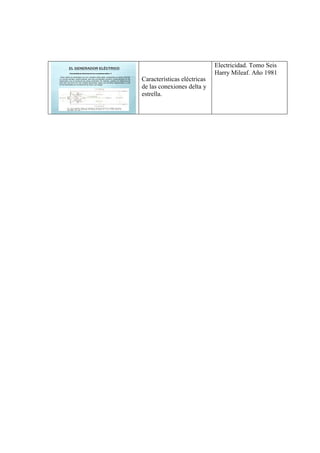

4. EL GENERADOR ELÉCTRICO
Característicaseléctricasde lasconexionesdeltae Y
Como todos los devanados de una conexión delta están conectados en serie y forman
un circuito cerrado, podría parecer que hay una elevada corriente continuamente en los
devanados, aun en ausencia de carga conectada. En realidad, debido a la diferencia de
fase que hay entre los tres voltajes generados, pasa una corriente despreciable o nula
en los devanados en condiciones de vacío ( sin carga).
Características eléctricas
de las conexiones delta y
estrella.
Electricidad. Tomo Seis
Harry Mileaf. Año 1981
