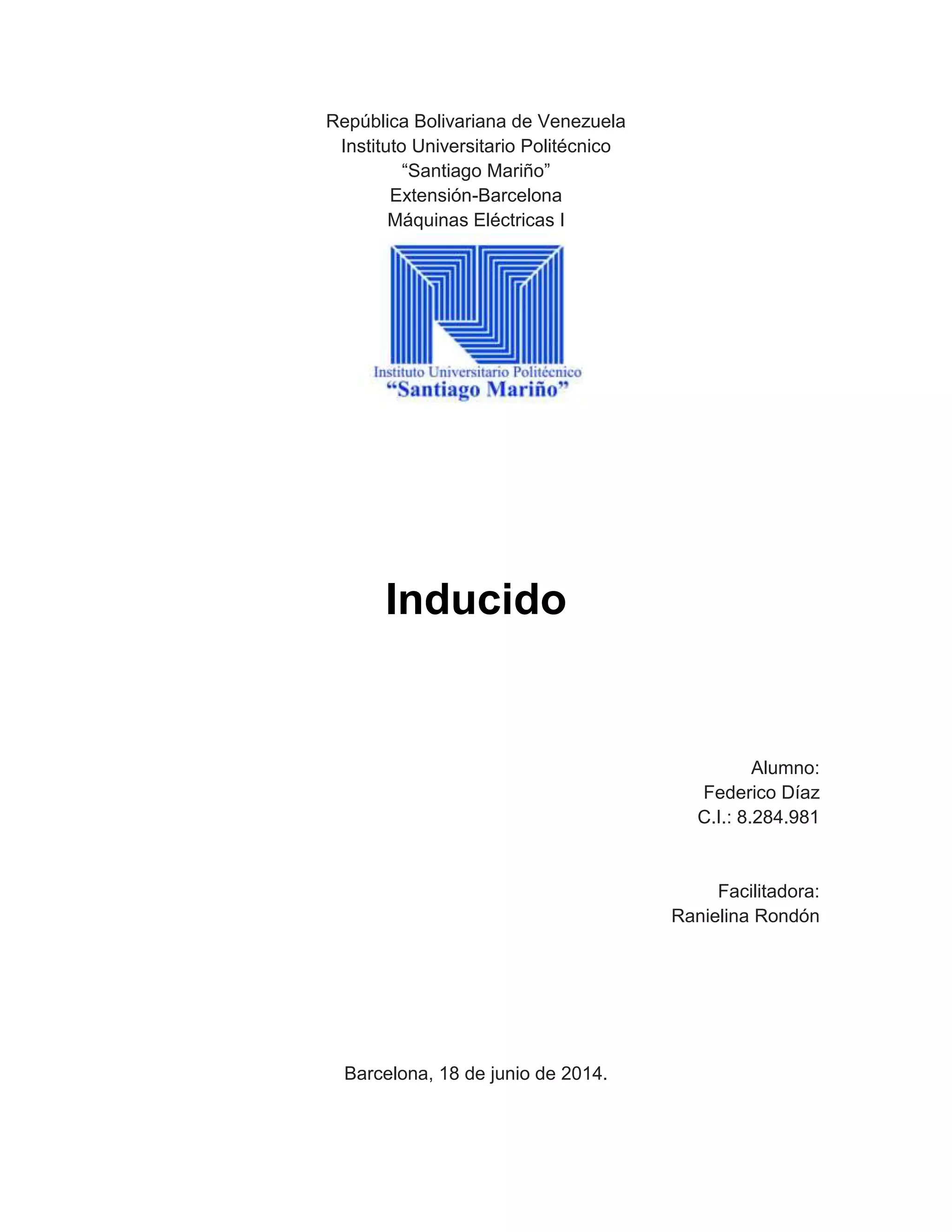

República Bolivariana de Venezuela
Instituto Universitario Politécnico
“Santiago Mariño”
Extensión-Barcelona
Máquinas Eléctricas I
Inducido
Alumno:
Federico Díaz
C.I.: 8.284.981
Facilitadora:
Ranielina Rondón
Barcelona, 18 de junio de 2014.
Índice
p.p.
Desarrollo………………………………………………………………………………..…3
1. Qué es un inducido….……………….............................................…….........3
2. Como está construido el inducido en las máquinas de corriente
continua………………..…………………………………………………………..4
3. Como está constituido el estator de las máquinas de corriente continua…..7
4. Como se calcula la tensión interna generada y del momento de torsión
inducida en las maquinas de corriente directa…………………………………9
Anexos..…………………………………………………………………………………..12
Bibliografía………………………………………………………………………………..17

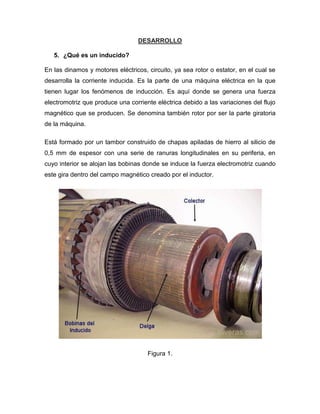

DESARROLLO
5. ¿Qué es un inducido?
En las dinamos y motores eléctricos, circuito, ya sea rotor o estator, en el cual se
desarrolla la corriente inducida. Es la parte de una máquina eléctrica en la que
tienen lugar los fenómenos de inducción. Es aquí donde se genera una fuerza
electromotriz que produce una corriente eléctrica debido a las variaciones del flujo
magnético que se producen. Se denomina también rotor por ser la parte giratoria
de la máquina.
Está formado por un tambor construido de chapas apiladas de hierro al silicio de
0,5 mm de espesor con una serie de ranuras longitudinales en su periferia, en
cuyo interior se alojan las bobinas donde se induce la fuerza electromotriz cuando
este gira dentro del campo magnético creado por el inductor.
Figura 1.
Los extremos de las bobinas están conectadas a unas láminas de cobre, llamadas
delgas, dispuestas en la periferia de un cilindro aislante, llamado colector (usado
para transmitir continuamente energía eléctrica), que se encarga de conectar las
bobinas con el circuito exterior de la máquina mediante unas escobillas de carbón
estáticas que rozan sobre las delgas.
2. Como está construido el inducido en las máquinas de corriente
continua.
El inducido consta de:
Figura 2.
 Núcleo: El núcleo del inducido está formado por un cilindro de chapas
magnéticas generalmente construidas de acero laminado con un 2% de
silicio para reducir las pérdidas. Este cilindro se fija al eje de la maquina
descansando sobre unos cojinetes que facilitan la posibilidad de giro del
mismo.
Las chapas que forman el núcleo del inducido tienen unas ranuras donde
se alojan los hilos de cobre que forman las espiras del devanado inducido.
 Devanado inducido: Se encuentra conectado al circuito exterior por medio
del colector y sus delgas (Figura 3). En él es donde se produce la
conversión de energía.
 Este devanado se suele construir de cobre electrolítico cuya resistividad es
0,0017 mm2/m a 20º de temperatura.
Figura 3
Escobillas
Se fabrican de carbón o grafito, se deslizan sobre las delgas del colector. Su
función es transmitir la energía eléctrica de la red al inducido en el caso de
motores o viceversa si es un generador (Figura 3).

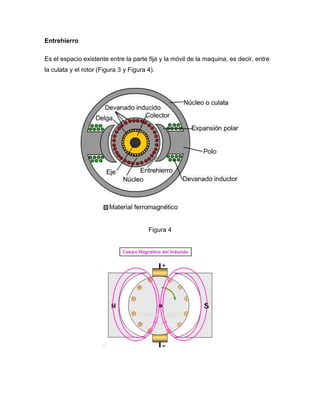

Entrehierro
Es el espacio existente entre la parte fija y la móvil de la maquina, es decir, entre
la culata y el rotor (Figura 3 y Figura 4).
Figura 4
3. Como está constituido el estator de las máquinas de corriente
continua.
El devanado inductor, también denominado excitación o campo, Los devanados,
bobinados o arrollamientos de una máquina eléctrica son el conjunto de los
conductores de la misma.
El material conductor suele ser cobre en forma de hilo esmaltado (el esmalte sirve
de aislamiento entre conductores) o de pletina de sección rectangular y recubierta
de un material aislante.
En algunas máquinas (básicamente las de corriente continua y síncronas de más
de dos polos) el núcleo magnético del inductor está construido a base de polos
salientes. En este caso el devanado inductor consiste simplemente en un
arrollamiento de varias espiras en serie (Fig. 5) alrededor de los polos en el
sentido adecuado para que éstos sean alternativamente Norte y Sur. El conjunto
de espiras devanadas alrededor de un polo forma una bobina y las bobinas de
todos los polos se suelen conectar en serie entre sí, aunque a veces se puedan
conectar formando varias ramas en paralelo iguales.
Este tipo de devanado es concentrado y en él todas las espiras de un polo están
atravesadas por el mismo flujo magnético principal.
Fig. 5 Corte de una máquina cuyo inductor está en el estator y es de polos salientes.
Figura 5-a
Las partes del inductor representadas en la Figura anterior son:
• Núcleo: Parte de material ferromagnético encargada de confinar el flujo
magnético creado por los devanados inductores. En ocasiones se le denomina
culata.
• Polos: Son dos alargamientos del núcleo en los cuales se instalan los
devanados inductores. Se les llama así porque actúan como los polos de un
imán cuando sus respectivos devanados son recorridos por una corriente
eléctrica.
• Expansión Polar: es un ensanchamiento de los polos cerca del inducido.
• Devanado inductor: Conjunto de espiras que producirá un flujo magnético
cuando sean recorridas por una corriente eléctrica.
4. Como se calcula la tensión interna generada y del momento de torsión
inducida en las maquinas de corriente directa.
El método de control de velocidad del motor de corriente continua por medición de
la fcem o back-emf, está basado en el hecho de que todo motor de corriente
continua produce tensión al girar su eje.
Los motores y las dinamos (generadores de corriente continua) son básicamente
la misma máquina. Cuando gira el eje de un motor de corriente continua, se
genera una tensión interna que es proporcional a la velocidad de giro del motor.
No resulta difícil hacer el experimento de conectar un polímetro en los bornes de
un motor de corriente continua y medir la tensión generada al girar el eje. Además
se puede comprobar que la tensión generada es proporcional a la velocidad de
giro del motor.

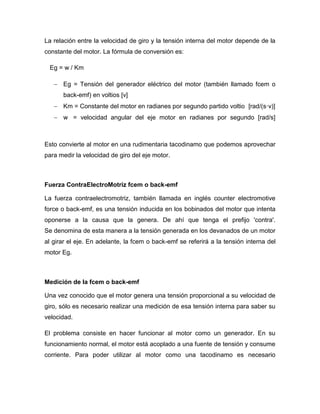

La relación entre la velocidad de giro y la tensión interna del motor depende de la
constante del motor. La fórmula de conversión es:
Eg = w / Km
 Eg = Tensión del generador eléctrico del motor (también llamado fcem o
back-emf) en voltios [v]
 Km = Constante del motor en radianes por segundo partido voltio [rad/(s·v)]
 w = velocidad angular del eje motor en radianes por segundo [rad/s]
Esto convierte al motor en una rudimentaria tacodinamo que podemos aprovechar
para medir la velocidad de giro del eje motor.
Fuerza ContraElectroMotriz fcem o back-emf
La fuerza contraelectromotriz, también llamada en inglés counter electromotive
force o back-emf, es una tensión inducida en los bobinados del motor que intenta
oponerse a la causa que la genera. De ahí que tenga el prefijo 'contra'.
Se denomina de esta manera a la tensión generada en los devanados de un motor
al girar el eje. En adelante, la fcem o back-emf se referirá a la tensión interna del
motor Eg.
Medición de la fcem o back-emf
Una vez conocido que el motor genera una tensión proporcional a su velocidad de
giro, sólo es necesario realizar una medición de esa tensión interna para saber su
velocidad.
El problema consiste en hacer funcionar al motor como un generador. En su
funcionamiento normal, el motor está acoplado a una fuente de tensión y consume
corriente. Para poder utilizar al motor como una tacodinamo es necesario

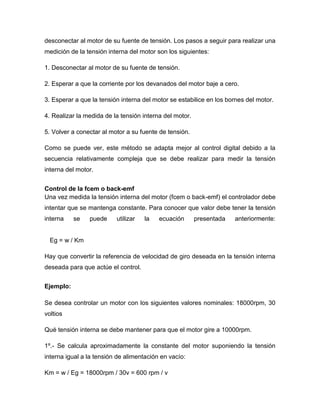

desconectar al motor de su fuente de tensión. Los pasos a seguir para realizar una
medición de la tensión interna del motor son los siguientes:
1. Desconectar al motor de su fuente de tensión.
2. Esperar a que la corriente por los devanados del motor baje a cero.
3. Esperar a que la tensión interna del motor se estabilice en los bornes del motor.
4. Realizar la medida de la tensión interna del motor.
5. Volver a conectar al motor a su fuente de tensión.
Como se puede ver, este método se adapta mejor al control digital debido a la
secuencia relativamente compleja que se debe realizar para medir la tensión
interna del motor.
Control de la fcem o back-emf
Una vez medida la tensión interna del motor (fcem o back-emf) el controlador debe
intentar que se mantenga constante. Para conocer que valor debe tener la tensión
interna se puede utilizar la ecuación presentada anteriormente:
Eg = w / Km
Hay que convertir la referencia de velocidad de giro deseada en la tensión interna
deseada para que actúe el control.
Ejemplo:
Se desea controlar un motor con los siguientes valores nominales: 18000rpm, 30
voltios
Qué tensión interna se debe mantener para que el motor gire a 10000rpm.
1º.- Se calcula aproximadamente la constante del motor suponiendo la tensión
interna igual a la tensión de alimentación en vacío:
Km = w / Eg = 18000rpm / 30v = 600 rpm / v
En este caso se utilizan las revoluciones por minuto (rpm) como unidad de
velocidad de giro, que es la unidad utilizada por la velocidad de referencia.
2º.- Se calcula la tensión interna necesaria para conseguir la velocidad de
referencia
w_ref = 10000 rpm
Eg_ref = w_ref / Km =10000 / 600 = 16.16 voltios
Las unidades utilizadas pueden variar en función del controlador. Por ejemplo la
tensión se puede medir en unidades de 15 milivoltios para adaptarse a los 'puntos'
medidos por el conversor analógico/digital del microcontrolador. Con esta
adaptación de unidades se puede evitar la utilización de cantidades reales en los
cálculos internos del microcontrolador, sustituyendo los valores reales por valores
enteros que se ajusten a los rangos de tensión y velocidad que se manejan.
ANEXOS
Representación esquemática de un motor CC.
Constitución de máquinas eléctricas rotativas
Carcasa, estator y rotor de un motor
Chapas magnéticas

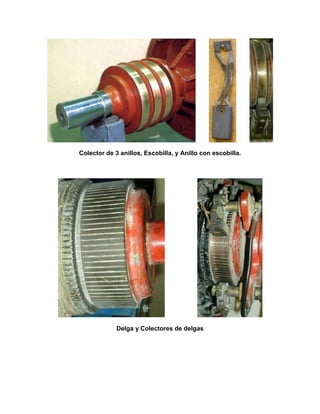

Colector de 3 anillos, Escobilla, y Anillo con escobilla.
Delga y Colectores de delgas
Perspectiva y sección de un colector de delgas
Bibliografía
http://www.tuveras.com/maquinascc/dinamo/reaccion.htm
http://webs.uvigo.es/quintans/recursos/Web_electromagnetismo/dispositivos_maq
uinasrotatorias.htm
Maquinas Electricas - Quinta Edicion - Jesus Fraile Mora, 2003.
Electric Machinery - Sixth Edition - A. E. Fitzgerald, 2003.

Más contenido relacionado

La actualidad más candente

Anlisis lineas cortas, medias y largas
Anlisis lineas cortas, medias y largasAnlisis lineas cortas, medias y largas
Anlisis lineas cortas, medias y largasnorenelson

Practica transformadores en paralelo
Practica transformadores en paralelo Practica transformadores en paralelo
Practica transformadores en paralelo Hugo Rodriguez

Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)Universidad Nacional de Loja

Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmiento
Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmientoCuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmiento
Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmientoLuis Felipe Quevedo Avila

Motores y generadores dc
Motores y generadores dcMotores y generadores dc
Motores y generadores dcsmileinfected

Diseño 13 factores que modifican el límite de resistencia a la fatiga-utp
Diseño 13 factores que modifican el límite de resistencia a la fatiga-utpDiseño 13 factores que modifican el límite de resistencia a la fatiga-utp
Diseño 13 factores que modifican el límite de resistencia a la fatiga-utpMarc Llanos

problemas-resueltos engranajes rectos helicoidales
problemas-resueltos engranajes rectos helicoidalesproblemas-resueltos engranajes rectos helicoidales
problemas-resueltos engranajes rectos helicoidalesBerthing Gutierrez Brenis

Partes de la máquina síncrona
Partes de la máquina síncronaPartes de la máquina síncrona
Partes de la máquina síncronaLuis Zhunio

Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia FrancilesRendon

pruebas operativas en generadores sincronos
pruebas operativas en generadores sincronos pruebas operativas en generadores sincronos
pruebas operativas en generadores sincronos jhussen villegas


La actualidad más candente (20)

Anlisis lineas cortas, medias y largas
Anlisis lineas cortas, medias y largasAnlisis lineas cortas, medias y largas
Anlisis lineas cortas, medias y largas

Practica transformadores en paralelo
Practica transformadores en paralelo Practica transformadores en paralelo
Practica transformadores en paralelo

Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)
Maquinas Eléctricas Asincronas (Universidad Nacional de Loja)

Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmiento
Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmientoCuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmiento
Cuestionario del capitulo 7, edison guaman, felipe quevedo, leonardo sarmiento

Generadores en derivacion
Generadores en derivacionGeneradores en derivacion
Generadores en derivacion

curvas-en-v
curvas-en-vcurvas-en-v
curvas-en-v

Generador
Generador Generador
Generador

Motores con capacitor
Motores con capacitorMotores con capacitor
Motores con capacitor

Motores y generadores dc
Motores y generadores dcMotores y generadores dc
Motores y generadores dc

Juntas universales mecatronica
Juntas universales mecatronicaJuntas universales mecatronica
Juntas universales mecatronica

Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)

ejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmisionejercicios desarrollados de Lineas de transmision
ejercicios desarrollados de Lineas de transmision

Tarea3y4
Tarea3y4Tarea3y4
Tarea3y4

Diseño 13 factores que modifican el límite de resistencia a la fatiga-utp
Diseño 13 factores que modifican el límite de resistencia a la fatiga-utpDiseño 13 factores que modifican el límite de resistencia a la fatiga-utp
Diseño 13 factores que modifican el límite de resistencia a la fatiga-utp

problemas-resueltos engranajes rectos helicoidales
problemas-resueltos engranajes rectos helicoidalesproblemas-resueltos engranajes rectos helicoidales
problemas-resueltos engranajes rectos helicoidales

Partes de la máquina síncrona
Partes de la máquina síncronaPartes de la máquina síncrona
Partes de la máquina síncrona

Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia
Fallas Simétricas Trifásicas en un Sistema Eléctrico de Potencia

pruebas operativas en generadores sincronos
pruebas operativas en generadores sincronos pruebas operativas en generadores sincronos
pruebas operativas en generadores sincronos

Motores monofasicos
Motores monofasicosMotores monofasicos
Motores monofasicos

Rotor devanado
Rotor devanadoRotor devanado
Rotor devanado


Similar a Máquinas Eléctricas I - Inducido (20)

Motores para péndulo invertido
Motores para péndulo invertidoMotores para péndulo invertido
Motores para péndulo invertido

Motores electricos
Motores electricosMotores electricos
Motores electricos

Arranque de maquinas electricas
Arranque de maquinas electricasArranque de maquinas electricas
Arranque de maquinas electricas

Ensayo motores asincronicos
Ensayo motores asincronicosEnsayo motores asincronicos
Ensayo motores asincronicos

Motores eléctricos
Motores eléctricosMotores eléctricos
Motores eléctricos

MOTORES ELECTRICOS.pdf
MOTORES ELECTRICOS.pdfMOTORES ELECTRICOS.pdf
MOTORES ELECTRICOS.pdf

motores electricos.pdf
motores electricos.pdfmotores electricos.pdf
motores electricos.pdf

Motores y generadores de corriente continua
Motores y generadores de corriente continuaMotores y generadores de corriente continua
Motores y generadores de corriente continua

Motores electricos
Motores electricosMotores electricos
Motores electricos

8448173104
84481731048448173104
8448173104

Motores electricos.
Motores electricos.Motores electricos.
Motores electricos.

Control de motor
Control de motorControl de motor
Control de motor

Motores Eléctricos
Motores EléctricosMotores Eléctricos
Motores Eléctricos

Motor manual de estudio
Motor  manual de estudioMotor  manual de estudio
Motor manual de estudio

Motores eléctricos
Motores eléctricos Motores eléctricos
Motores eléctricos

Motores eléctricos
Motores eléctricos Motores eléctricos
Motores eléctricos

Motores electricos
Motores electricosMotores electricos
Motores electricos

8448173104
84481731048448173104
8448173104

Motores electricos
Motores electricosMotores electricos
Motores electricos

Motores mcgraw hill
Motores mcgraw hillMotores mcgraw hill
Motores mcgraw hill


Más de Federico Diaz

Presentación 3 federico díaz k.
Presentación 3   federico díaz k.Presentación 3   federico díaz k.
Presentación 3 federico díaz k.Federico Diaz

Segunda presentacion federico díaz k.
Segunda presentacion   federico díaz k.Segunda presentacion   federico díaz k.
Segunda presentacion federico díaz k.Federico Diaz

Pseudocodigos federico diaz 8.284.981 - final
Pseudocodigos   federico diaz 8.284.981 - finalPseudocodigos   federico diaz 8.284.981 - final
Pseudocodigos federico diaz 8.284.981 - finalFederico Diaz


Más de Federico Diaz (7)

Faraday Lenz
Faraday   LenzFaraday   Lenz
Faraday Lenz

Presentación 3 federico díaz k.
Presentación 3   federico díaz k.Presentación 3   federico díaz k.
Presentación 3 federico díaz k.

Segunda presentacion federico díaz k.
Segunda presentacion   federico díaz k.Segunda presentacion   federico díaz k.
Segunda presentacion federico díaz k.

Pseudocodigos federico diaz 8.284.981 - final
Pseudocodigos   federico diaz 8.284.981 - finalPseudocodigos   federico diaz 8.284.981 - final
Pseudocodigos federico diaz 8.284.981 - final

Magnetismo
MagnetismoMagnetismo
Magnetismo

Ampere y faraday
Ampere y faradayAmpere y faraday
Ampere y faraday

Ampere y faraday
Ampere y faradayAmpere y faraday
Ampere y faraday


Último

Lecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadLecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadAlejandrino Halire Ccahuana

OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxOLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxjosetrinidadchavez

TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptx
TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptxTIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptx
TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptxlclcarmen

RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIA
RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIARAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIA
RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIACarlos Campaña Montenegro

Identificación de componentes Hardware del PC
Identificación de componentes Hardware del PCIdentificación de componentes Hardware del PC
Identificación de componentes Hardware del PCCesarFernandez937857

la unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscala unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscaeliseo91

Planificacion Anual 2do Grado Educacion Primaria 2024 Ccesa007.pdf
Planificacion Anual 2do Grado Educacion Primaria   2024   Ccesa007.pdfPlanificacion Anual 2do Grado Educacion Primaria   2024   Ccesa007.pdf
Planificacion Anual 2do Grado Educacion Primaria 2024 Ccesa007.pdfDemetrio Ccesa Rayme

Curso = Metodos Tecnicas y Modelos de Enseñanza.pdf
Curso = Metodos Tecnicas y Modelos de Enseñanza.pdfCurso = Metodos Tecnicas y Modelos de Enseñanza.pdf
Curso = Metodos Tecnicas y Modelos de Enseñanza.pdfFrancisco158360

EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptx
EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptxEXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptx
EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptxPryhaSalam

SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptx
SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptxSEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptx
SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptxYadi Campos

Ecosistemas Natural, Rural y urbano 2021.pptx
Ecosistemas Natural, Rural y urbano  2021.pptxEcosistemas Natural, Rural y urbano  2021.pptx
Ecosistemas Natural, Rural y urbano 2021.pptxolgakaterin

Informatica Generalidades - Conceptos Básicos
Informatica Generalidades - Conceptos BásicosInformatica Generalidades - Conceptos Básicos
Informatica Generalidades - Conceptos BásicosCesarFernandez937857

ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptx
ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptxACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptx
ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptxzulyvero07

30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdfgimenanahuel

Estrategia de prompts, primeras ideas para su construcción
Estrategia de prompts, primeras ideas para su construcciónEstrategia de prompts, primeras ideas para su construcción
Estrategia de prompts, primeras ideas para su construcciónLourdes Feria


Último (20)

Lecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdadLecciones 04 Esc. Sabática. Defendamos la verdad
Lecciones 04 Esc. Sabática. Defendamos la verdad

OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptxOLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx
OLIMPIADA DEL CONOCIMIENTO INFANTIL 2024.pptx

TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptx
TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptxTIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptx
TIPOLOGÍA TEXTUAL- EXPOSICIÓN Y ARGUMENTACIÓN.pptx

Fe contra todo pronóstico. La fe es confianza.
Fe contra todo pronóstico. La fe es confianza.Fe contra todo pronóstico. La fe es confianza.
Fe contra todo pronóstico. La fe es confianza.

RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIA
RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIARAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIA
RAIZ CUADRADA Y CUBICA PARA NIÑOS DE PRIMARIA

Identificación de componentes Hardware del PC
Identificación de componentes Hardware del PCIdentificación de componentes Hardware del PC
Identificación de componentes Hardware del PC

Sesión de clase: Fe contra todo pronóstico
Sesión de clase: Fe contra todo pronósticoSesión de clase: Fe contra todo pronóstico
Sesión de clase: Fe contra todo pronóstico

Unidad 3 | Metodología de la Investigación
Unidad 3 | Metodología de la InvestigaciónUnidad 3 | Metodología de la Investigación
Unidad 3 | Metodología de la Investigación

la unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fiscala unidad de s sesion edussssssssssssssscacio fisca
la unidad de s sesion edussssssssssssssscacio fisca

Planificacion Anual 2do Grado Educacion Primaria 2024 Ccesa007.pdf
Planificacion Anual 2do Grado Educacion Primaria   2024   Ccesa007.pdfPlanificacion Anual 2do Grado Educacion Primaria   2024   Ccesa007.pdf
Planificacion Anual 2do Grado Educacion Primaria 2024 Ccesa007.pdf

Curso = Metodos Tecnicas y Modelos de Enseñanza.pdf
Curso = Metodos Tecnicas y Modelos de Enseñanza.pdfCurso = Metodos Tecnicas y Modelos de Enseñanza.pdf
Curso = Metodos Tecnicas y Modelos de Enseñanza.pdf

EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptx
EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptxEXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptx
EXPANSIÓN ECONÓMICA DE OCCIDENTE LEÓN.pptx

Power Point: Fe contra todo pronóstico.pptx
Power Point: Fe contra todo pronóstico.pptxPower Point: Fe contra todo pronóstico.pptx
Power Point: Fe contra todo pronóstico.pptx

Power Point: "Defendamos la verdad".pptx
Power Point: "Defendamos la verdad".pptxPower Point: "Defendamos la verdad".pptx
Power Point: "Defendamos la verdad".pptx

SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptx
SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptxSEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptx
SEXTO SEGUNDO PERIODO EMPRENDIMIENTO.pptx

Ecosistemas Natural, Rural y urbano 2021.pptx
Ecosistemas Natural, Rural y urbano  2021.pptxEcosistemas Natural, Rural y urbano  2021.pptx
Ecosistemas Natural, Rural y urbano 2021.pptx

Informatica Generalidades - Conceptos Básicos
Informatica Generalidades - Conceptos BásicosInformatica Generalidades - Conceptos Básicos
Informatica Generalidades - Conceptos Básicos

ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptx
ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptxACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptx
ACUERDO MINISTERIAL 078-ORGANISMOS ESCOLARES..pptx

30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf30-de-abril-plebiscito-1902_240420_104511.pdf
30-de-abril-plebiscito-1902_240420_104511.pdf

Estrategia de prompts, primeras ideas para su construcción
Estrategia de prompts, primeras ideas para su construcciónEstrategia de prompts, primeras ideas para su construcción
Estrategia de prompts, primeras ideas para su construcción


Máquinas Eléctricas I - Inducido

  • 1. República Bolivariana de Venezuela Instituto Universitario Politécnico “Santiago Mariño” Extensión-Barcelona Máquinas Eléctricas I Inducido Alumno: Federico Díaz C.I.: 8.284.981 Facilitadora: Ranielina Rondón Barcelona, 18 de junio de 2014.
  • 2. Índice p.p. Desarrollo………………………………………………………………………………..…3 1. Qué es un inducido….……………….............................................…….........3 2. Como está construido el inducido en las máquinas de corriente continua………………..…………………………………………………………..4 3. Como está constituido el estator de las máquinas de corriente continua…..7 4. Como se calcula la tensión interna generada y del momento de torsión inducida en las maquinas de corriente directa…………………………………9 Anexos..…………………………………………………………………………………..12 Bibliografía………………………………………………………………………………..17
  • 3. DESARROLLO 5. ¿Qué es un inducido? En las dinamos y motores eléctricos, circuito, ya sea rotor o estator, en el cual se desarrolla la corriente inducida. Es la parte de una máquina eléctrica en la que tienen lugar los fenómenos de inducción. Es aquí donde se genera una fuerza electromotriz que produce una corriente eléctrica debido a las variaciones del flujo magnético que se producen. Se denomina también rotor por ser la parte giratoria de la máquina. Está formado por un tambor construido de chapas apiladas de hierro al silicio de 0,5 mm de espesor con una serie de ranuras longitudinales en su periferia, en cuyo interior se alojan las bobinas donde se induce la fuerza electromotriz cuando este gira dentro del campo magnético creado por el inductor. Figura 1.
  • 4. Los extremos de las bobinas están conectadas a unas láminas de cobre, llamadas delgas, dispuestas en la periferia de un cilindro aislante, llamado colector (usado para transmitir continuamente energía eléctrica), que se encarga de conectar las bobinas con el circuito exterior de la máquina mediante unas escobillas de carbón estáticas que rozan sobre las delgas. 2. Como está construido el inducido en las máquinas de corriente continua. El inducido consta de: Figura 2.  Núcleo: El núcleo del inducido está formado por un cilindro de chapas magnéticas generalmente construidas de acero laminado con un 2% de silicio para reducir las pérdidas. Este cilindro se fija al eje de la maquina descansando sobre unos cojinetes que facilitan la posibilidad de giro del mismo. Las chapas que forman el núcleo del inducido tienen unas ranuras donde se alojan los hilos de cobre que forman las espiras del devanado inducido.
  • 5.  Devanado inducido: Se encuentra conectado al circuito exterior por medio del colector y sus delgas (Figura 3). En él es donde se produce la conversión de energía.  Este devanado se suele construir de cobre electrolítico cuya resistividad es 0,0017 mm2/m a 20º de temperatura. Figura 3 Escobillas Se fabrican de carbón o grafito, se deslizan sobre las delgas del colector. Su función es transmitir la energía eléctrica de la red al inducido en el caso de motores o viceversa si es un generador (Figura 3).
  • 6. Entrehierro Es el espacio existente entre la parte fija y la móvil de la maquina, es decir, entre la culata y el rotor (Figura 3 y Figura 4). Figura 4
  • 7. 3. Como está constituido el estator de las máquinas de corriente continua. El devanado inductor, también denominado excitación o campo, Los devanados, bobinados o arrollamientos de una máquina eléctrica son el conjunto de los conductores de la misma. El material conductor suele ser cobre en forma de hilo esmaltado (el esmalte sirve de aislamiento entre conductores) o de pletina de sección rectangular y recubierta de un material aislante. En algunas máquinas (básicamente las de corriente continua y síncronas de más de dos polos) el núcleo magnético del inductor está construido a base de polos salientes. En este caso el devanado inductor consiste simplemente en un arrollamiento de varias espiras en serie (Fig. 5) alrededor de los polos en el sentido adecuado para que éstos sean alternativamente Norte y Sur. El conjunto de espiras devanadas alrededor de un polo forma una bobina y las bobinas de todos los polos se suelen conectar en serie entre sí, aunque a veces se puedan conectar formando varias ramas en paralelo iguales. Este tipo de devanado es concentrado y en él todas las espiras de un polo están atravesadas por el mismo flujo magnético principal. Fig. 5 Corte de una máquina cuyo inductor está en el estator y es de polos salientes.
  • 8. Figura 5-a Las partes del inductor representadas en la Figura anterior son: • Núcleo: Parte de material ferromagnético encargada de confinar el flujo magnético creado por los devanados inductores. En ocasiones se le denomina culata. • Polos: Son dos alargamientos del núcleo en los cuales se instalan los devanados inductores. Se les llama así porque actúan como los polos de un imán cuando sus respectivos devanados son recorridos por una corriente eléctrica. • Expansión Polar: es un ensanchamiento de los polos cerca del inducido. • Devanado inductor: Conjunto de espiras que producirá un flujo magnético cuando sean recorridas por una corriente eléctrica.
  • 9. 4. Como se calcula la tensión interna generada y del momento de torsión inducida en las maquinas de corriente directa. El método de control de velocidad del motor de corriente continua por medición de la fcem o back-emf, está basado en el hecho de que todo motor de corriente continua produce tensión al girar su eje. Los motores y las dinamos (generadores de corriente continua) son básicamente la misma máquina. Cuando gira el eje de un motor de corriente continua, se genera una tensión interna que es proporcional a la velocidad de giro del motor. No resulta difícil hacer el experimento de conectar un polímetro en los bornes de un motor de corriente continua y medir la tensión generada al girar el eje. Además se puede comprobar que la tensión generada es proporcional a la velocidad de giro del motor.
  • 10. La relación entre la velocidad de giro y la tensión interna del motor depende de la constante del motor. La fórmula de conversión es: Eg = w / Km  Eg = Tensión del generador eléctrico del motor (también llamado fcem o back-emf) en voltios [v]  Km = Constante del motor en radianes por segundo partido voltio [rad/(s·v)]  w = velocidad angular del eje motor en radianes por segundo [rad/s] Esto convierte al motor en una rudimentaria tacodinamo que podemos aprovechar para medir la velocidad de giro del eje motor. Fuerza ContraElectroMotriz fcem o back-emf La fuerza contraelectromotriz, también llamada en inglés counter electromotive force o back-emf, es una tensión inducida en los bobinados del motor que intenta oponerse a la causa que la genera. De ahí que tenga el prefijo 'contra'. Se denomina de esta manera a la tensión generada en los devanados de un motor al girar el eje. En adelante, la fcem o back-emf se referirá a la tensión interna del motor Eg. Medición de la fcem o back-emf Una vez conocido que el motor genera una tensión proporcional a su velocidad de giro, sólo es necesario realizar una medición de esa tensión interna para saber su velocidad. El problema consiste en hacer funcionar al motor como un generador. En su funcionamiento normal, el motor está acoplado a una fuente de tensión y consume corriente. Para poder utilizar al motor como una tacodinamo es necesario
  • 11. desconectar al motor de su fuente de tensión. Los pasos a seguir para realizar una medición de la tensión interna del motor son los siguientes: 1. Desconectar al motor de su fuente de tensión. 2. Esperar a que la corriente por los devanados del motor baje a cero. 3. Esperar a que la tensión interna del motor se estabilice en los bornes del motor. 4. Realizar la medida de la tensión interna del motor. 5. Volver a conectar al motor a su fuente de tensión. Como se puede ver, este método se adapta mejor al control digital debido a la secuencia relativamente compleja que se debe realizar para medir la tensión interna del motor. Control de la fcem o back-emf Una vez medida la tensión interna del motor (fcem o back-emf) el controlador debe intentar que se mantenga constante. Para conocer que valor debe tener la tensión interna se puede utilizar la ecuación presentada anteriormente: Eg = w / Km Hay que convertir la referencia de velocidad de giro deseada en la tensión interna deseada para que actúe el control. Ejemplo: Se desea controlar un motor con los siguientes valores nominales: 18000rpm, 30 voltios Qué tensión interna se debe mantener para que el motor gire a 10000rpm. 1º.- Se calcula aproximadamente la constante del motor suponiendo la tensión interna igual a la tensión de alimentación en vacío: Km = w / Eg = 18000rpm / 30v = 600 rpm / v
  • 12. En este caso se utilizan las revoluciones por minuto (rpm) como unidad de velocidad de giro, que es la unidad utilizada por la velocidad de referencia. 2º.- Se calcula la tensión interna necesaria para conseguir la velocidad de referencia w_ref = 10000 rpm Eg_ref = w_ref / Km =10000 / 600 = 16.16 voltios Las unidades utilizadas pueden variar en función del controlador. Por ejemplo la tensión se puede medir en unidades de 15 milivoltios para adaptarse a los 'puntos' medidos por el conversor analógico/digital del microcontrolador. Con esta adaptación de unidades se puede evitar la utilización de cantidades reales en los cálculos internos del microcontrolador, sustituyendo los valores reales por valores enteros que se ajusten a los rangos de tensión y velocidad que se manejan.
  • 13. ANEXOS Representación esquemática de un motor CC. Constitución de máquinas eléctricas rotativas
  • 14. Carcasa, estator y rotor de un motor Chapas magnéticas
  • 15. Colector de 3 anillos, Escobilla, y Anillo con escobilla. Delga y Colectores de delgas
  • 16. Perspectiva y sección de un colector de delgas
