1. DOCENTE: Dr. RONAL OMAR MONTENEGRO PARDAGA
UNIVERSIDADAUTONOMA DEL BENI
“JOSE BALLIVIAN”
FACULTAD DE CIENCIAS PECUARIAS
CARRERA MEDICINA VETERINARIA Y ZOOTECIA
ASIGNATURA: HISTOLOGIA Y HEMBRIOLOGIA VETERINARIA 1
Univ. TERRY YORDAN GUTIERREZ RIVERA
Univ. CARLAANDREA FLORES SERRUDO
Univ. FATINA YULISA GALARZA TOSUBE
Univ. ALISSON ISIDRO CRUZ
Univ. LIZ MAITE MARTINEZ MELEAN

2. QUE ES EL MICROSCOPIO
• Es una herramienta que
permite observar objetos, que
son demasiado pequeños
para ser observados a simple
vista. El tipo más común y el
primero que fue inventado es
el microscopio óptico. Se
trata de un instrumento que
contiene dos lentes que
permiten obtener una imagen
aumentada del objeto y que
funciona por refracción.
La ciencia que investiga los
objetos pequeños utilizando
este instrumento se
llama microscopía.

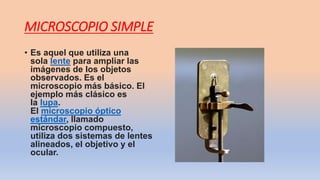

3. MICROSCOPIO SIMPLE
• Es aquel que utiliza una
sola lente para ampliar las
imágenes de los objetos
observados. Es el
microscopio más básico. El
ejemplo más clásico es
la lupa.
El microscopio óptico
estándar, llamado
microscopio compuesto,
utiliza dos sistemas de lentes
alineados, el objetivo y el
ocular.

4. MICROSCOPIO OPTICO
• Es un microscopio basado
en lentes ópticas. También se le
conoce como microscopio de
luz (que utiliza luz o «fotones»)
o microscopio de campo claro. El
desarrollo de este aparato suele
asociarse con los trabajos
de Anton van Leeuwenhoek. Los
microscopios de Leeuwenhoek
constaban de una única lente
pequeña y convexa, montada sobre
una plancha, con un mecanismo
para sujetar el material que se iba a
examinar (la muestra o espécimen).
Este uso de una única lente
convexa se conoce
como microscopio simple, en el
que se incluye la lupa, entre otros
aparatos ópticos.

5. Microscopio de luz ultravioleta
• Las lentes del objetivo, que habitualmente se
componen de vidrio se sustituyen por lentes de
cuarzo, y la iluminación se produce por
lámparas de mercurio. No usa filtros, y se
observa en placas fotográficas. La variedad de
fluorescencia sí usa filtros y la observación es
directa.
• La imagen en el microscopio de luz ultravioleta
depende de la absorción de esa luz por las
moléculas de la muestra. La fuente de luz
ultravioleta tiene una longitud de onda de 200
nm, por lo tanto puede alcanzar una resolución
de 100 nm. La microscopia ultravioleta no es
muy diferente del funcionamiento de
un espectrofotómetro pero sus resultados son
registrados en fotografías. La muestra no se
puede observar directamente a través del
ocular porque la luz ultravioleta puede dañar la
retina. El método sirve para detectar ácidos
nucleicos, proteínas que contienen
determinados aminoácidos. Mediante
longitudes de ondas específicas para la
iluminación se puede obtener mediciones
espectrofotométricas para cuantificar el ADN y
el ARN de cada célula.

6. MICROSCOPIO ELECTRONICO
• Es una técnica útil, practica y sencilla, que
permiten observar, la formar, longitud y
diámetro de la partícula de virus y realizar
conteo de partícula. Permite alcanzar
amplificaciones mayores antes que los
mejores microscopios ópticos, el
microscopio electrónico fue diseñado por
Ernst Ruska y Max Knoll entre 1925 y 1932,
quienes se basaron en los estudios de
Louis-Víctor de Broglie acera de las
propiedades ondulatorias de los electrones

7. MICROSCOPIO DE CAMPO OSCURO
• Utiliza un has enfocado de luz muy intensa
en forma de un cono hueco concentrado
sobre la muestra. Fue diseñado por el
físico RICGARD ZSIGMOND en 1903.
• Con el microscopio de campo se puede
observar y examinar sangre fresca. Se ha
utilizado como herramienta de análisis en
aplicaciones biológicas como la
clasificación de células. El análisis
histológico para detectar defecto en células
humanas

8. MICROSCOPIO DE CONTRASTE DE FASE
• Permite observar células sin colorear y
resulta especialmente útil para células
vivas.
• Esta técnica fue desarrollada en 1934 por el
físico holandés FRITZ ZERNIKE, quien
invento el método del contraste de fase y lo
aplico en el microscopio de contraste de
fase.
• La imagen se forma por la transmisión de
los rayos provenientes de una fuente
luminosa a través del objeto.

9. HISTORIA DEL MICROSCOPIO
• El microscopio fue inventado
por Zacharias Janssen en 1590. En 1665
aparece en la obra de William
Harvey sobre la circulación sanguínea al
mirar al microscopio los capilares
sanguíneos, y Robert Hooke publicó su
obra Micrographia.
• En 1665 Robert Hooke observó con un
lente un delgado corte de corcho y notó
que el material era poroso; contenía
cavidades poco profundas a modo de
celditas a las que llamó células. Se
trataba de la primera observación de
células muertas. Unos años más
tarde, Marcello Malpighi, anatomista y
biólogo italiano, observó células vivas.
Fue el primero en estudiar tejidos vivos al
microscopio.

10. PARTES DEL MICROSCOPIO
• OCULAR: lente situada cerca
del ojo del observador. Capta
y amplía la imagen formada
en los objetivos.
• OBJETIVO: lente situada en el
revólver. Amplía la imagen, es
un elemento vital que permite
ver a través de los oculares.

11. • CONDENSADOR: Lente que
concentra los rayos
luminosos sobre la
preparación
• DIAFRAGMA: Regula la
cantidad de luz que llega al
condensador.

12. • FOCO: dirige los rayos
luminosos hacia el
condensador.
• TUBO: Es la cámara oscura
que porta el ocular y los
objetivos. Puede estar
unida al brazo mediante
una cremallera para
permitir el enfoque

13. • REVOLVER: Es el sistema que
porta los objetivos de
diferentes aumentos, y que
rota para poder utilizar uno
u otro, alineándolos con el
ocular.

14. • TORNILLOS
MACROMETRICOS Y
MICROMETRICOS: Son
tornillos de enfoque,
mueven la platina o el tubo
hacia arriba y hacia abajo.
El macrométrico, permite
desplazamientos amplios
para un enfoque inicial y el
micrométrico,
desplazamientos muy
cortos, para el enfoque más
preciso

15. • PLATINA: Es una plataforma
horizontal con un orificio
central, sobre el que se
coloca la preparación, que
permite el paso de los
rayos procedentes de la
fuente de iluminación
situada por debajo.

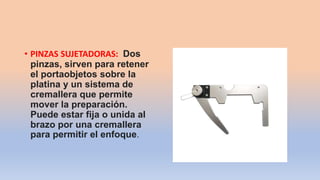

16. • PINZAS SUJETADORAS: Dos
pinzas, sirven para retener
el portaobjetos sobre la
platina y un sistema de
cremallera que permite
mover la preparación.
Puede estar fija o unida al
brazo por una cremallera
para permitir el enfoque.

17. • BRAZO: Es la estructura que
sujeta el tubo, la platina y
los tornillos de enfoque
asociados al tubo o a la
platina. La unión con la
base puede ser articulada o
fija.
• BASE O PIE: Es la parte
inferior del microscopio
que permite que este se
mantenga de pie
