1. MICROSCOPIA DE LUZ
Lic. Ingrid Berganza

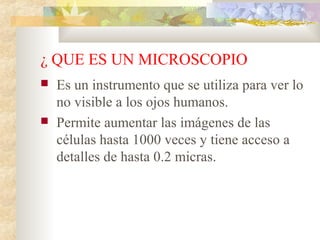

2. ¿ QUE ES UN MICROSCOPIO
 Es un instrumento que se utiliza para ver lo
no visible a los ojos humanos.
 Permite aumentar las imágenes de las
células hasta 1000 veces y tiene acceso a
detalles de hasta 0.2 micras.

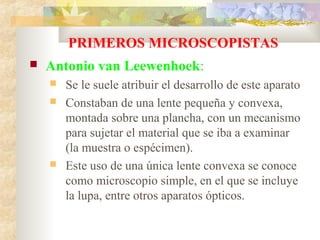

3. PRIMEROS MICROSCOPISTAS
 Antonio van Leewenhoek:
 Se le suele atribuir el desarrollo de este aparato
 Constaban de una lente pequeña y convexa,
montada sobre una plancha, con un mecanismo
para sujetar el material que se iba a examinar
(la muestra o espécimen).
 Este uso de una única lente convexa se conoce
como microscopio simple, en el que se incluye
la lupa, entre otros aparatos ópticos.

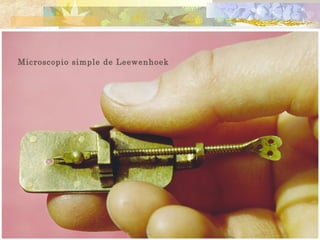

4. Microscopio simple de Leewenhoek

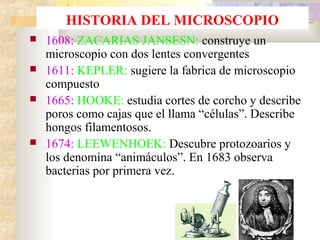

5. HISTORIA DEL MICROSCOPIO
 1608: ZACARIAS JANSESN: construye un
microscopio con dos lentes convergentes
 1611: KEPLER: sugiere la fabrica de microscopio
compuesto
 1665: HOOKE: estudia cortes de corcho y describe
poros como cajas que el llama “células”. Describe
hongos filamentosos.
 1674: LEEWENHOEK: Descubre protozoarios y
los denomina “animáculos”. En 1683 observa
bacterias por primera vez.

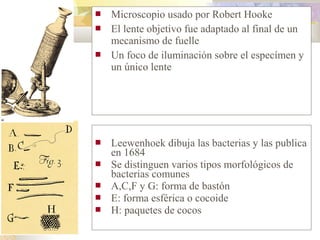

6.  Microscopio usado por Robert Hooke
 El lente objetivo fue adaptado al final de un
mecanismo de fuelle
 Un foco de iluminación sobre el especímen y
un único lente
 Leewenhoek dibuja las bacterias y las publica
en 1684
 Se distinguen varios tipos morfológicos de
bacterias comunes
 A,C,F y G: forma de bastón
 E: forma esférica o cocoide
 H: paquetes de cocos

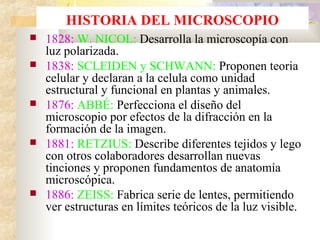

7. HISTORIA DEL MICROSCOPIO
 1828: W. NICOL: Desarrolla la microscopía con
luz polarizada.
 1838: SCLEIDEN y SCHWANN: Proponen teoria
celular y declaran a la celula como unidad
estructural y funcional en plantas y animales.
 1876: ABBÉ: Perfecciona el diseño del
microscopio por efectos de la difracción en la
formación de la imagen.
 1881: RETZIUS: Describe diferentes tejidos y lego
con otros colaboradores desarrollan nuevas
tinciones y proponen fundamentos de anatomía
microscópica.
 1886: ZEISS: Fabrica serie de lentes, permitiendo
ver estructuras en límites teóricos de la luz visible.

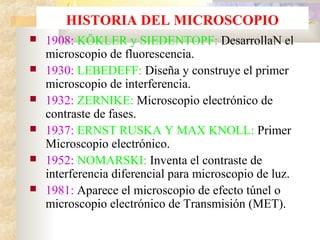

8. HISTORIA DEL MICROSCOPIO
 1908: KÖKLER y SIEDENTOPF: DesarrollaN el
microscopio de fluorescencia.
 1930: LEBEDEFF: Diseña y construye el primer
microscopio de interferencia.
 1932: ZERNIKE: Microscopio electrónico de
contraste de fases.
 1937: ERNST RUSKA Y MAX KNOLL: Primer
Microscopio electrónico.
 1952: NOMARSKI: Inventa el contraste de
interferencia diferencial para microscopio de luz.
 1981: Aparece el microscopio de efecto túnel o
microscopio electrónico de Transmisión (MET).

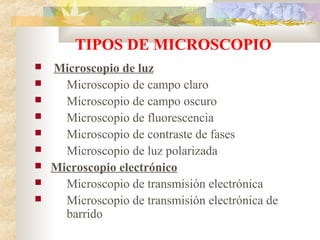

10. TIPOS DE MICROSCOPIO
 Microscopio de luz
 Microscopio de campo claro
 Microscopio de campo oscuro
 Microscopio de fluorescencia
 Microscopio de contraste de fases
 Microscopio de luz polarizada
 Microscopio electrónico
 Microscopio de transmisión electrónica
 Microscopio de transmisión electrónica de
barrido

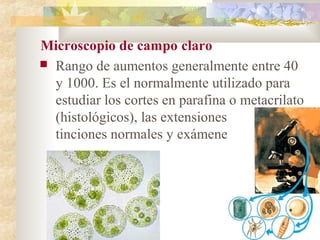

11. Microscopio de campo claro
 Rango de aumentos generalmente entre 40
y 1000. Es el normalmente utilizado para
estudiar los cortes en parafina o metacrilato
(histológicos), las extensiones citológicas,
tinciones normales y exámenes directos

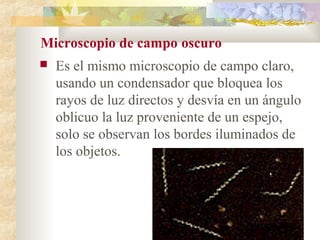

12. Microscopio de campo oscuro
 Es el mismo microscopio de campo claro,
usando un condensador que bloquea los
rayos de luz directos y desvía en un ángulo
oblicuo la luz proveniente de un espejo,
solo se observan los bordes iluminados de
los objetos.

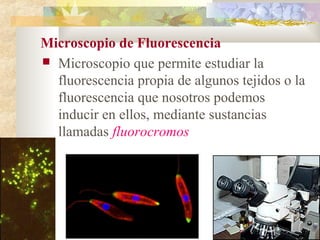

13. Microscopio de Fluorescencia
 Microscopio que permite estudiar la
fluorescencia propia de algunos tejidos o la
fluorescencia que nosotros podemos
inducir en ellos, mediante sustancias
llamadas fluorocromos

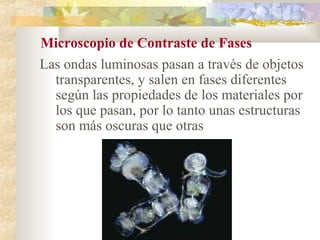

14. Microscopio de Contraste de Fases
Las ondas luminosas pasan a través de objetos
transparentes, y salen en fases diferentes
según las propiedades de los materiales por
los que pasan, por lo tanto unas estructuras
son más oscuras que otras

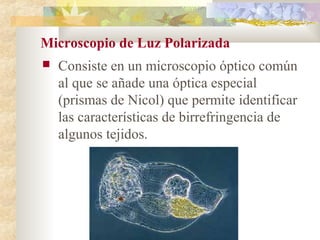

15. Microscopio de Luz Polarizada
 Consiste en un microscopio óptico común
al que se añade una óptica especial
(prismas de Nicol) que permite identificar
las características de birrefringencia de
algunos tejidos.

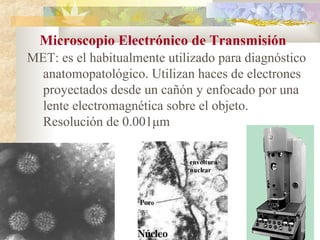

16. Microscopio Electrónico de Transmisión
MET: es el habitualmente utilizado para diagnóstico
anatomopatológico. Utilizan haces de electrones
proyectados desde un cañón y enfocado por una
lente electromagnética sobre el objeto.
Resolución de 0.001μm

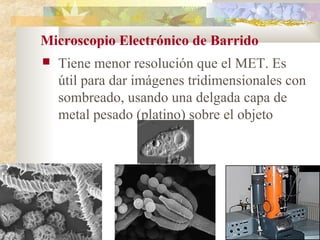

17. Microscopio Electrónico de Barrido
 Tiene menor resolución que el MET. Es
útil para dar imágenes tridimensionales con
sombreado, usando una delgada capa de
metal pesado (platino) sobre el objeto

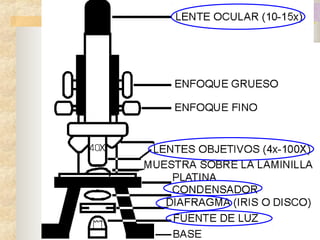

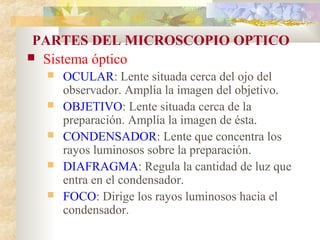

18. PARTES DEL MICROSCOPIO OPTICO
 Sistema óptico
 OCULAR: Lente situada cerca del ojo del
observador. Amplía la imagen del objetivo.
 OBJETIVO: Lente situada cerca de la
preparación. Amplía la imagen de ésta.
 CONDENSADOR: Lente que concentra los
rayos luminosos sobre la preparación.
 DIAFRAGMA: Regula la cantidad de luz que
entra en el condensador.
 FOCO: Dirige los rayos luminosos hacia el
condensador.

20. PARTES DEL MICROSCOPIO OPTICO
 Sistema mecánico
 SOPORTE: Mantiene la parte óptica. Tiene dos partes:
el pie o base y el brazo.
 PLATINA: Lugar donde se deposita la preparación.
 CABEZAL: Contiene los sistemas de lentes oculares.
Puede ser monocular, binocular, …..
 REVÓLVER: Contiene los sistemas de lentes
objetivos. Permite, al girar, cambiar los objetivos.
 TORNILLOS DE ENFOQUE: Macrométrico que
aproxima el enfoque y micrométrico que consigue el
enfoque correcto.

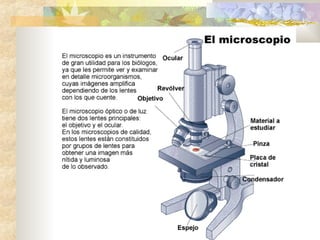

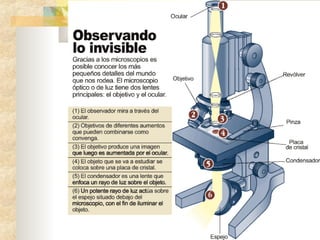

21. OCULAR
TORNILLO
MACROMETRICO CABEZAL
TORNILLO REVOLVER
MICROMETRICO OBJETIVO DE MAYOR AUM.
BRAZO OBJETIVO DE MENOR AUM.
PRESILLA O PINZA
PATINA
DIAFRAGMA
ESPEJO
BASE o SOPORTE
