2. ¿QUE ES LA LEY DE OHM?
FUE PROPUESTA POR EL FÍSICO Y MATEMÁTICO GEORG SIMON OHM, ES UNA DE LAS LEYES BÁSICAS DE LA ELECTRODINÁMICA YA
QUE ESTA DIRECTAMENTE RELACIONADA CON LO FUNDAMENTAL DE ESTA, QUE ES LA CORRIENTE EL VOLTAJE Y LA RESISTENCIA;
POR ESTA RAZÓN ES DE VITAL IMPORTANCIA QUE CUALQUIER PERSONA INVOLUCRADA CON LA ELECTRICIDAD LA CONOZCA.
OHM ESTABLECE EN SU LEY QUE LA CANTIDAD DE CORRIENTE QUE FLUYE POR UN CIRCUITO FORMADO POR RESISTENCIAS PURAS
ES DIRECTAMENTE PROPORCIONAL A LA FUERZA ELECTROMOTRIZ APLICADA A UN CIRCUITO, E INVERSAMENTE PROPORCIONAL A
LA RESISTENCIA TOTAL DE CIRCUITO. ESTA LEY SUELE EXPRESARSE MEDIANTE LA FÓRMULA I = V/R, DONDE I REPRESENTA LA
INTENSIDAD DE LA CORRIENTE MEDIDA EN AMPERIOS, V LA FUERZA ELECTROMOTRIZ EN VOLTIOS Y R LA RESISTENCIA EN
OHMIOS.
3. UN CIRCUITO EN SERIE ES AQUEL EN QUE LOS DISPOSITIVOS O ELEMENTOS DEL CIRCUITO ESTÁN DISPUESTOS DE TAL MANERA
QUE LA TOTALIDAD DE LA CORRIENTE PASA A TRAVÉS DE CADA ELEMENTO SIN DIVISIÓN NI DERIVACIÓN EN CIRCUITOS PARALELOS.
LA LEY DE OHM SE APLICA A TODOS LOS CIRCUITOS ELÉCTRICOS, TANTO DE LA CORRIENTE CONTINUA (CC) COMO
A LOS DE CORRIENTE ALTERNA (CA), AUNQUE PARA EL ANÁLISIS DE CIRCUITOS COMPLEJOS Y CIRCUITOS DE
CORRIENTE ALTERNA DEBEN EMPLEARSE PRINCIPIOS ADICIONALES QUE INCLUYEN INDUCTANCIAS Y
CAPACITANCIAS.
POR MEDIO DE LA LEY DE OHM SE DETERMINA LA RELACIÓN MATEMÁTICA ENTRE LA TENSIÓN O VOLTAJE V, LA CORRIENTE
ELÉCTRICA I Y LA RESISTENCIA R.
I = CORRIENTE ELÉCTRICA. UNIDAD: AMPERIO (A)
V = VOLTAJE O TENSIÓN ELÉCTRICA. UNIDAD: VOLTIO (V)
R = RESISTENCIA ELÉCTRICA. UNIDAD: OHMIO (Ω)
4. VOLTAJE.
EL VOLTAJE ES UNA MAGNITUD FÍSICA, CON LA CUAL PODEMOS CUANTIFICAR O “MEDIR” LA DIFERENCIA DE POTENCIAL ELÉCTRICO O LA
TENSIÓN ELÉCTRICA ENTRE DOS PUNTOS, SE MIDE CON UNA HERRAMIENTA DE MEDICIÓN LLAMADA VOLTÍMETRO. EN CADA PAÍS EL
VOLTAJE ESTÁNDAR DE CORRIENTE ELÉCTRICA TIENE UN NÚMERO ESPECÍFICO, AUNQUE EN MUCHOS SON COMPARTIDOS. POR EJEMPLO,
EN LA MAYORÍA DE LOS PAÍSES DE AMÉRICA LATINA EL VOLTAJE ESTÁNDAR ES DE 220 VOLTIOS.
EL VOLTIO TIENE CAPACIDAD DE SER FRAGMENTADO, TAL COMO LO SON OTRAS MEDIDAS COMO EL METRO, Y ENTONCES PODEMOS
ENCONTRAR UNIDADES DE MEDIDAS TALES COMO: CENTIVOLTIO, DECIVOLTIO, MILIVOLTIO, DECAVOLTIO, HECTAVOLTIO, ETC. PARA TENER
UNA IDEA EN GENERAL, UNA PILA ALCALINA NO RECARGABLE DE LAS QUE DENOMINAMOS COMÚNMENTE AA (DOBLE A) TIENE UNA
CAPACIDAD DE 1.5V. MIENTRAS, UNA BATERÍA DE LITIO QUE SEA RECARGABLE TIENE UN POTENCIAL DE 3.75V.
A MAYOR DIFERENCIA DE POTENCIAL QUE EJERCE UNA FUENTE DE SUMINISTRO DE ENERGÍA ELÉCTRICA, MAYOR ES EL VOLTAJE EXISTENTE
EN EL CIRCUITO AL QUE CORRESPONDE ESE CONDUCTOR. LA DIFERENCIA DE POTENCIAL SE MIDE EN VOLTIOS (V), AL IGUAL QUE EL
POTENCIAL.
5. CORRIENTE ELÉCTRICA
LO QUE CONOCEMOS COMO CORRIENTE ELÉCTRICA NO ES OTRA COSA QUE LA CIRCULACIÓN DE CARGAS O ELECTRONES A TRAVÉS
DE UN CIRCUITO ELÉCTRICO CERRADO, QUE SE MUEVEN SIEMPRE DEL POLO NEGATIVO AL POLO POSITIVO DE LA FUENTE DE
SUMINISTRO DE FUERZA ELECTROMOTRIZ (FEM).
PARA LOGRAR QUE ESTE MOVIMIENTO DE ELECTRONES SE DE EN UN SENTIDO O DIRECCIÓN, ES NECESARIO UNA FUENTE DE
ENERGÍA EXTERNA. CUANDO SE COLOCA UN MATERIAL ELÉCTRICAMENTE NEUTRO ENTRE DOS CUERPOS CARGADOS CON
DIFERENTE POTENCIAL (TIENEN DIFERENTE CARGA), LOS ELECTRONES SE MOVERÁN DESDE EL CUERPO CON POTENCIAL MÁS
NEGATIVO HACIA EL CUERPO CON POTENCIA MÁS POSITIVO.
LA CORRIENTE ELÉCTRICA ES UN MOVIMIENTO DE ELECTRONES.
6. RESISTENCIA
LA RESISTENCIA ELÉCTRICA ES LA OPOSICIÓN O DIFICULTAD AL PASO DE LA CORRIENTE ELÉCTRICA. CUANTO MÁS SE OPONE UN
ELEMENTO DE UN CIRCUITO A QUE PASE POR EL LA CORRIENTE, MÁS RESISTENCIA TENDRÁ.
TODOS LOS ELEMENTOS DE UN CIRCUITO TIENEN RESISTENCIA ELÉCTRICA, EXCEPTO LOS CONDUCTORES QUE SE CONSIDERA CASO
CERO (AUNQUE TIENEN UN POCO). SE MIDE EN OHMIOS (Ω) Y SE REPRESENTA CON LA LETRA R.
EL SÍMBOLO DE LA RESISTENCIA ELÉCTRICA DENTRO DE LOS CIRCUITOS ELÉCTRICOS PUEDE CAMBIAR, PODEMOS USAR DOS
DIFERENTES:
7. TIPOS DE RESISTENCIAS
• RESISTENCIAS DE HILO BOBINADO: FUERON DE LOS PRIMEROS TIPOS EN FABRICARSE, Y AÚN SE UTILIZAN CUANDO SE
REQUIEREN POTENCIAS ALGO ELEVADAS DE DISIPACIÓN. ESTÁN CONSTITUIDAS POR UN HILO CONDUCTOR BOBINADO EN
FORMA DE HÉLICE O ESPIRAL (A MODO DE ROSCA DE TORNILLO) SOBRE UN SUSTRATO CERÁMICO.
8. • RESISTENCIAS DE CARBÓN PRENSADO: ESTAS FUERON TAMBIÉN DE LAS PRIMERAS EN FABRICARSE EN LOS ALBORES DE LA
ELECTRÓNICA. ESTÁN CONSTITUIDAS EN SU MAYOR PARTE POR GRAFITO EN POLVO, EL CUAL SE PRENSA HASTA FORMAR UN
TUBO COMO EL DE LA FIGURA.
LAS PATAS DE CONEXIÓN SE IMPLEMENTABAN CON HILO ENROLLADO EN LOS EXTREMOS DEL TUBO DE GRAFITO, Y
POSTERIORMENTE SE MEJORÓ EL SISTEMA MEDIANTE UN TUBO HUECO CERÁMICO EN EL QUE SE PRENSABA EL GRAFITO EN
EL INTERIOR Y FINALMENTE SE DISPONÍAN UNAS BORNAS A PRESIÓN CON PATILLAS DE CONEXIÓN.
LAS RESISTENCIAS DE ESTE TIPO SON MUY INESTABLES CON LA TEMPERATURA.
9. • RESISTENCIAS DE PELÍCULA DE CARBÓN.- ESTE TIPO ES MUY HABITUAL HOY DÍA, Y ES UTILIZADO PARA VALORES DE HASTA 2
WATIOS. SE UTILIZA UN TUBO CERÁMICO COMO SUSTRATO SOBRE EL QUE SE DEPOSITA UNA PELÍCULA DE CARBÓN TAL COMO
SE APRECIA EN LA FIGURA.
PARA OBTENER UNA RESISTENCIA MÁS ELEVADA SE PRACTICA UNA HENDIDURA HASTA EL SUSTRATO EN FORMA DE ESPIRAL, TAL
COMO MUESTRA (B) CON LO QUE SE LOGRA AUMENTAR LA LONGITUD DEL CAMINO ELÉCTRICO, LO QUE EQUIVALE A AUMENTAR
LA LONGITUD DEL ELEMENTO RESISTIVO.
10. • RESISTENCIAS DE PELÍCULA DE ÓXIDO METÁLICO: SON MUY SIMILARES A LAS DE PELÍCULA DE CARBÓN EN CUANTO A SU
MODO DE FABRICACIÓN, PERO SON MÁS PARECIDAS, ELÉCTRICAMENTE HABLANDO A LAS DE PELÍCULA METÁLICA. SE HACEN
IGUAL QUE LAS DE PELÍCULA DE CARBÓN, PERO SUSTITUYENDO EL CARBÓN POR UNA FINA CAPA DE ÓXIDO METÁLICO
(ESTAÑO O LATÓN). ESTAS RESISTENCIAS SON MÁS CARAS QUE LAS DE PELÍCULA METÁLICA, Y NO SON MUY HABITUALES. SE
UTILIZAN EN APLICACIONES MILITARES (MUY EXIGENTES) O DONDE SE REQUIERA GRAN FIABILIDAD, PORQUE LA CAPA DE
ÓXIDO ES MUY RESISTENTE A DAÑOS MECÁNICOS Y A LA CORROSIÓN EN AMBIENTES HÚMEDOS.

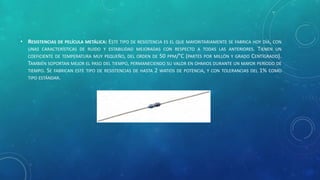

11. • RESISTENCIAS DE PELÍCULA METÁLICA: ESTE TIPO DE RESISTENCIA ES EL QUE MAYORITARIAMENTE SE FABRICA HOY DÍA, CON
UNAS CARACTERÍSTICAS DE RUIDO Y ESTABILIDAD MEJORADAS CON RESPECTO A TODAS LAS ANTERIORES. TIENEN UN
COEFICIENTE DE TEMPERATURA MUY PEQUEÑO, DEL ORDEN DE 50 PPM/°C (PARTES POR MILLÓN Y GRADO CENTÍGRADO).
TAMBIÉN SOPORTAN MEJOR EL PASO DEL TIEMPO, PERMANECIENDO SU VALOR EN OHMIOS DURANTE UN MAYOR PERÍODO DE
TIEMPO. SE FABRICAN ESTE TIPO DE RESISTENCIAS DE HASTA 2 WATIOS DE POTENCIA, Y CON TOLERANCIAS DEL 1% COMO
TIPO ESTÁNDAR.
12. • RESISTENCIAS DE METAL VIDRIADO: SON SIMILARES A LAS DE PELÍCULA METÁLICA, PERO SUSTITUYENDO LA PELÍCULA
METÁLICA POR OTRA COMPUESTA POR VIDRIO CON POLVO METÁLICO. COMO PRINCIPAL CARACTERÍSTICA CABE DESTACAR SU
MEJOR COMPORTAMIENTO ANTE SOBRECARGAS DE CORRIENTE, QUE PUEDE SOPORTAR MEJOR POR SU INERCIA TÉRMICA QUE
LE CONFIERE EL VIDRIO QUE CONTIENE SU COMPOSICIÓN.
13. CÓDIGO DE COLORES DE LAS RESISTENCIAS
• PARA SABER EL VALOR DE UN RESISTENCIA TENEMOS QUE FIJARNOS QUE TIENE 3 BANDAS DE COLORES SEGUIDAS Y UNA
CUARTA MÁS SEPARADA.
LEYENDO LAS BANDAS DE COLORES DE IZQUIERDA A DERECHA LAS 3 PRIMERAS BANDAS NOS DICE SU VALOR, LA CUARTA
BANDA NOS INDICA LA TOLERANCIA, ES DECIR EL VALOR + - QUE PUEDE TENER POR ENCIMA O POR DEBAJO DEL VALOR QUE
MARCAN LAS 3 PRIMERAS BANDAS. UN EJEMPLO. SI TENEMOS UNA RESISTENCIA DE 1.000 OHMIOS (Ω) Y SU TOLERANCIA
ES DE UN 10%, QUIERE DECIR QUE ESA RESISTENCIA ES DE 1000Ω PERO PUEDE TENER UN VALOR EN LA REALIDAD DE +- EL
10% DE ESOS 1000Ω, EN ESTE CASO 100Ω ARRIBA O ABAJO. EN CONCLUSIÓN SERÁ DE 1000Ω PERO EN REALIDAD PUEDE
TENER VALORES ENTRE 900Ω Y 1100Ω DEBIDO A LA TOLERANCIA.
AHORA VAMOS A VER COMO SE CALCULA SU VALOR. EL COLOR DE LA
PRIMERA BANDA NOS INDICA LA CIFRA DEL PRIMER NÚMERO DEL
VALOR DE LA RESISTENCIA, EL COLOR DE LA SEGUNDA BANDA LA CIFRA
DEL SEGUNDO NÚMERO DEL VALOR DE LA RESISTENCIA Y EL TERCER
COLOR NOS INDICA POR CUANTO TENEMOS QUE MULTIPLICAR ESAS
DOS CIFRAS PARA OBTENER EL VALOR.
