El documento describe diferentes técnicas radiográficas oclusales y sus indicaciones. Incluye técnicas oclusales panorámicas, estrictas y oblicuas tanto para maxilar superior e inferior. Explica la posición del paciente, la película y el rayo central para cada técnica, y sus usos para visualizar dientes incluidos, lesiones, fracturas y otros casos.

1. 57 X 76 mm

2. Técnica oclusal

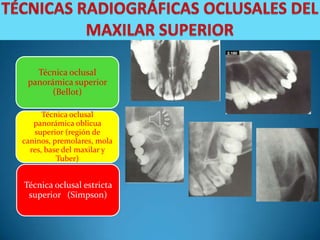

panorámica superior
(Bellot)
Técnica oclusal
panorámica oblicua
superior (región de
caninos, premolares, mola
res, base del maxilar y
Tuber)
Técnica oclusal estricta
superior (Simpson)

3. Técnica oclusal

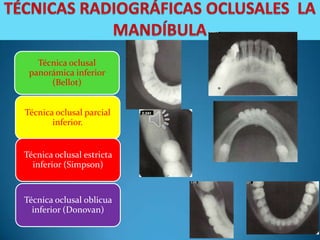

panorámica inferior
(Bellot)
Técnica oclusal parcial
inferior.
Técnica oclusal estricta
inferior (Simpson)
Técnica oclusal oblicua
inferior (Donovan)

4. Técnica oclusal en
Odontopediatría
(modificación de
Casati Alvares).
Usando :
4 películas
periapicales
1 película oclusal

5. Plano de Camper
Plano de Camper: Línea tragus ala de la nariz.

6. • Posición del paciente:
línea tragus ala de la nariz
paralela al piso, plano
sagital perpendicular.
• Posición de la película:
entre los dientes del
paciente, apretándolo con
ellos.

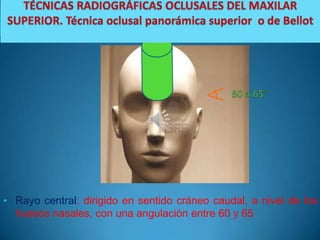

7. • Rayo central: dirigido en sentido cráneo caudal, a nivel de los
huesos nasales, con una angulación entre 60 y 65

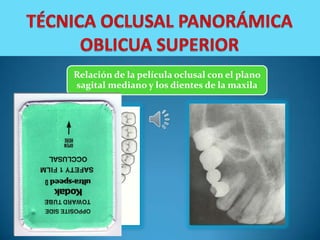

8. Relación de la película oclusal con el plano
sagital mediano y los dientes de la maxila

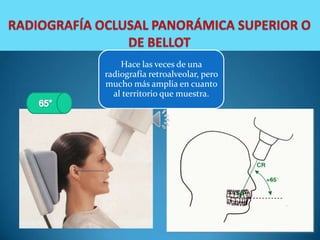

9. Hace las veces de una
radiografía retroalveolar, pero
mucho más amplia en cuanto
al territorio que muestra.

10. Control de disyunción
intermaxilar Traumatismo
maxilofacial con fractura
horizontal o Le Fort l.
Traumatismo
dentoalveolar con
luxación intrusiva de un
incisivo y avulsión del
otro

11. • Posición del paciente:
< 60 a 65 línea tragus ala de la nariz
paralela al piso, plano
sagital perpendicular al
piso.
• Posición de la película:
con su eje mayor en
sentido anteroposterior
ligeramente desplazada al
lado a radiografiar.

12. < 60 a 65
Rayo central: se ubica en zona de premolares, por
sobre sus zonas apicales con una angulación de 60 y
65°

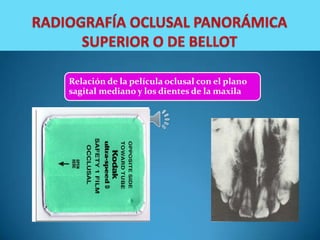

13. Relación de la película oclusal con el plano
sagital mediano y los dientes de la maxila

14. Radiografía oclusal de medio Muestra la dirección del rayo
arco del maxilar superior central para una radiografía oclusal
de medio arco del maxilar superior.
El punto de entrada para el rayo
central se encuentra en la región del
agujero infraorbital

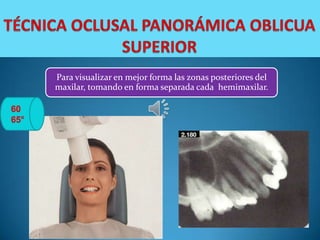

15. Para visualizar en mejor forma las zonas posteriores del
maxilar, tomando en forma separada cada hemimaxilar.

16. Canino superior incluido, cuya raíz
se proyecta a la altura del primer y
segundo premolares, además se
aprecia extensa lesión quística en la Implantes de gran longitud en zona
zona periapical de los incisivos de molares y premolares.
lateral y central.

17. Para visualizar en mejor
forma la región de los
caninos superiores.

19. Región del Tuber.

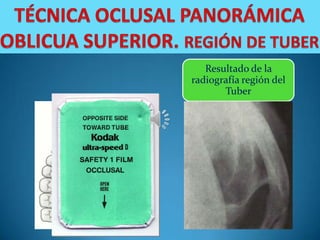

20. Resultado de la
radiografía región del
Tuber

21. El rayo central se dirige
perpendicular a la
película.
Se deja expresa
constancia que en lo
posible esta técnica no se
debe utilizar

23. Posición del paciente: Línea tragus-
ala de la nariz paralela al piso.
Posición de la película: Entre los dientes del
paciente, apretándola con ellos.
Rayo central. El rayo central debe dirigirse
perpendicular a la película con una
angulación de mas 5° cuando se trata de
estudiar la zona anterior del maxilar .
Debe ser de 0 grados cuando se este
examinando la zona de molares y
premolares.

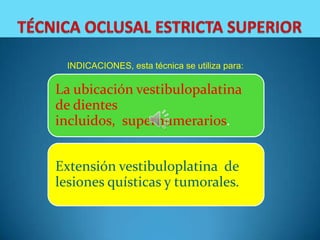

24. INDICACIONES, esta técnica se utiliza para:
La ubicación vestibulopalatina
de dientes
incluidos, supernumerarios.
Extensión vestibuloplatina de
lesiones quísticas y tumorales.

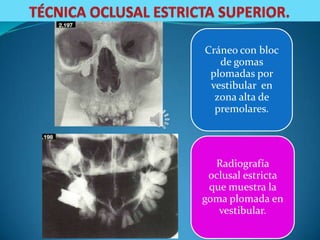

25. Cráneo con bloc
de gomas
plomadas por
vestibular en
zona alta de
premolares.
Radiografía
oclusal estricta
que muestra la
goma plomada en
vestibular.

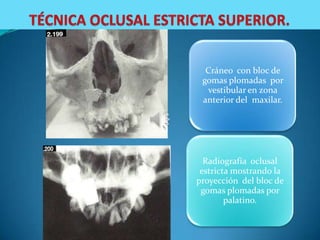

26. Cráneo con bloc de
gomas plomadas por
vestibular en zona
anterior del maxilar.
Radiografía oclusal
estricta mostrando la
proyección del bloc de
gomas plomadas por
palatino.

27. Premolar superior incluido
en posición palatina.
Radiografía oclusal estricta superior que
muestra dos dientes supernumerarios en
posición palatina.
Premolares superiores con
sus coronas en posición
palatina.
Tercer molar superior incluido en
mesioversión e impacto, en posición
vestibular, el cual además presenta un
quiste pericoronario.

29. Posición del paciente: sentado con
la cabeza inclinada hacia atrás,
quedando la línea tragus-comisura
labial paralela al piso.
Posición de la película: apretada
suavemente entre los dientes del
paciente.

30. Rayo central: desde la punta
del mentón hacia craneal
dirigida al centro de la
película con una angulación
de 20°. Con esta angulación
se forma un ángulo de
aproximadamente 65°
entre el rayo central y la
película.

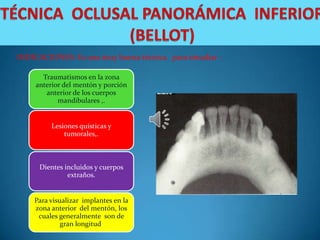

31. INDICACIONES: Es una muy buena técnica para estudiar :
Traumatismos en la zona
anterior del mentón y porción
anterior de los cuerpos
mandibulares ,.
Lesiones quísticas y
tumorales,.
Dientes incluidos y cuerpos
extraños.
Para visualizar implantes en la
zona anterior del mentón, los
cuales generalmente son de
gran longitud.

32. Se puede emplear en niños con
traumatismos dentoalveolares
que rechazan la técnica
retroalveolares, utilizando una
película retroalveolar.

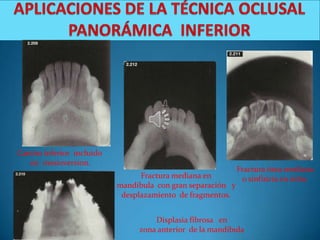

33. Canino inferior incluido
en mesioversion.
Fractura ósea mediana
Fractura mediana en o sinfisiria en niño.
mandíbula con gran separación y
desplazamiento de fragmentos.
Displasia fibrosa en
zona anterior de la mandíbula

35. Tragus – borde inferior infraorbitario

36. En esta la radiacion
que recibe el
paciente es
escasa, ya que el
rayo debe atravesar
muy poca cantidad
de tejido.

37. Posición del paciente: Sentado, la cabeza con el
plano oclusal y plano sagital perpendiculares al
piso
Posición de la película: Apretada suavemente
entre los dientes del paciente. De acuerdo con la
intención del estudio, la película puede ubicarse
con su eje mayor de comisura a comisura o bien
en sentido anteroposterior. Rx oclusal estricta inf clásica en la
que el plano de FranKfort queda
perpendicular al piso.

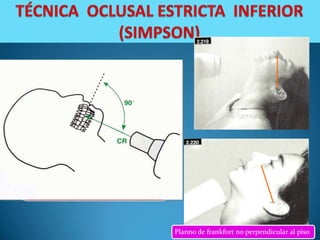

38. Rayo central: Cero
grados, perpendicular al
plano oclusal y a la
película, dirigida al centro
de ella.
Variación Rx. oclusal estricta inf, el
plano de Frankfort no perpendicular
al piso, se compensa dando una
angulación negativa al rayo central
Planno de frankfort no perpendicular al piso

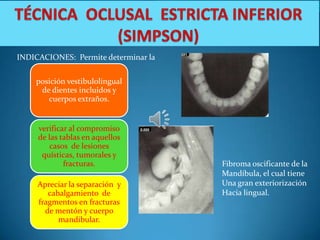

39. INDICACIONES: Permite determinar la
posición vestibulolingual
de dientes incluidos y
cuerpos extraños.
verificar al compromiso
de las tablas en aquellos
casos de lesiones
quísticas, tumorales y
fracturas. Fibroma oscificante de la
Mandíbula, el cual tiene
Apreciar la separación y Una gran exteriorización
cabalgamiento de Hacia lingual.
fragmentos en fracturas
de mentón y cuerpo
mandibular.

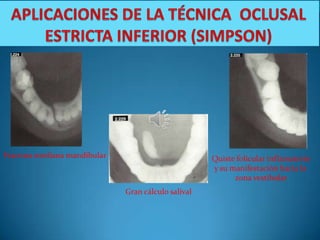

40. Fractura mediana mandibular Quiste folicular inflamatorio
y su manifestación hacia la
zona vestibular
Gran cálculo salival

41. Posición del paciente:
sentado con la cabeza
•Exis inclinada hacia
dorsal, formando el plano
oclusal con el piso un
ángulo de aprox. 45°. Luego
se gira la cabeza hacia el
lado contrario a
radiografiar, tratando de
tocar el hombro con el
mentón, extendiendo luego
el cuello hacia craneal
Posición de la película: con una
película oclusal

42. Rayo central: se dirige oblicuo, lo más que
permita el hombro, desde caudal a craneal
y de dorsal a ventral, entrando a nivel del
ángulo mandibular, tangencial a él, por la
angulación en que queda el hombro del
paciente, la angulación máxima
promedio, que se logra con el tubo es de 30°
Rx oclusal oblicua inf.
con película retroalveolar

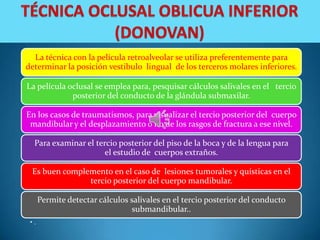

43. La técnica con la película retroalveolar se utiliza preferentemente para
determinar la posición vestibulo lingual de los terceros molares inferiores.
La película oclusal se emplea para, pesquisar cálculos salivales en el tercio
posterior del conducto de la glándula submaxilar.
En los casos de traumatismos, para visualizar el tercio posterior del cuerpo
mandibular y el desplazamiento o no de los rasgos de fractura a ese nivel.
Para examinar el tercio posterior del piso de la boca y de la lengua para
el estudio de cuerpos extraños.
Es buen complemento en el caso de lesiones tumorales y quísticas en el
tercio posterior del cuerpo mandibular.
Permite detectar cálculos salivales en el tercio posterior del conducto
submandibular..
•.

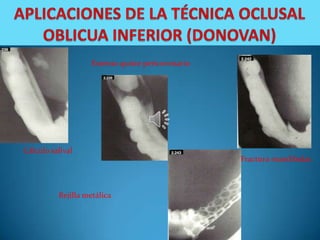

44. Extenso quiste pericoronario
Cálculo salival
Fractura mandibular.
Rejilla metálica

45. Resu

46. Película periapical
doblda para exámen
de la región de
molares deciduos

47. Resultado de la radiografía
obtenida para la región de
los molares deciduos.

48. Película oclusal doblada en
el medio con la parte
rugosa orientada hacia el
paladar y hacia el dorso de
la lengua
