NOMBRE DEL PIP: “MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E INSTALACIÓN DE UNIDADES BÁSICAS DE SANEAMIENTO EN LAS
COMUNIDADES RURALES DE LIC LIC, LACHUQUE Y SAN JOSÉ, DISTRITO DE JOSÉ MANUEL QUIROZ – SAN MARCOS – CAJAMARCA”
CODIGO SNIP: 341885 UNIDAD EJECUTORA: MUNICIPALIDAD DISTRITAL DE JOSÉ MANUEL QUIROZ
ESTUDIO TOPOGRÁFICO
PROYECTO:
“MEJORAMIENTO DEL SERVICIO DE AGUAPOTABLE E INSTALACIÓN DE
UNIDADES BÁSICAS DE SANEAMIENTO EN LAS COMUNIDADES RURALES DE
LIC LIC, LACHUQUE Y SAN JOSÉ, DISTRITO DE JOSÉ MANUEL QUIROZ – SAN
MARCOS – CAJAMARCA”
CASERÍOS : LIC LIC, LACHUQUE Y SAN JOSÉ
DISTRITO : JOSÉ MANUEL QUIROZ
PROVINCIA : SAN MARCOS
DEPARTAMENTO : CAJAMARCA

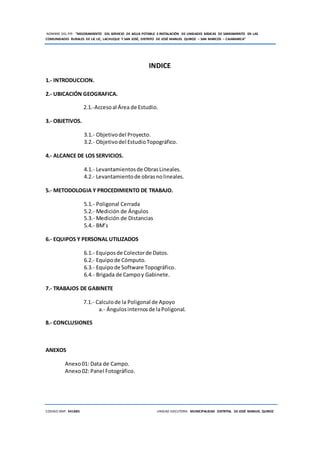

INDICE
1.- INTRODUCCION.
2.- UBICACIÓN GEOGRAFICA.
2.1.-Accesoal Área de Estudio.
3.- OBJETIVOS.
3.1.- Objetivodel Proyecto.
3.2.- Objetivodel EstudioTopográfico.
4.- ALCANCE DE LOS SERVICIOS.
4.1.- Levantamientosde ObrasLineales.
4.2.- Levantamientode obrasnolineales.
5.- METODOLOGIA Y PROCEDIMIENTO DE TRABAJO.
5.1.- Poligonal Cerrada
5.2.- Medición de Ángulos
5.3.- Medición de Distancias
5.4.- BM’s
6.- EQUIPOS Y PERSONAL UTILIZADOS
6.1.- Equiposde Colectorde Datos.
6.2.- Equipode Cómputo.
6.3.- Equipode Software Topográfico.
6.4.- Brigada de Campoy Gabinete.
7.- TRABAJOS DE GABINETE
7.1.- Calculode la Poligonal de Apoyo
a.- Ángulosinternosde laPoligonal.

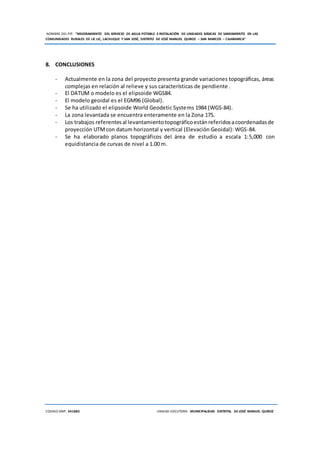

8.- CONCLUSIONES

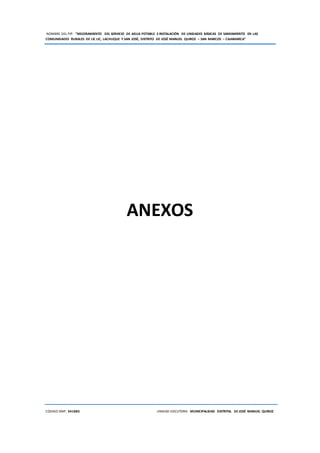

ANEXOS

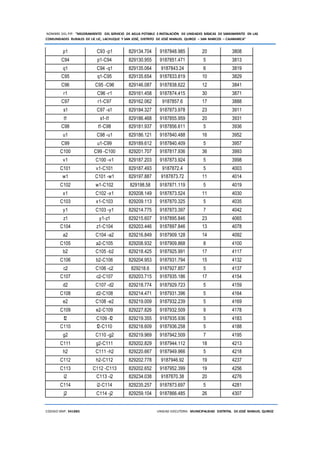

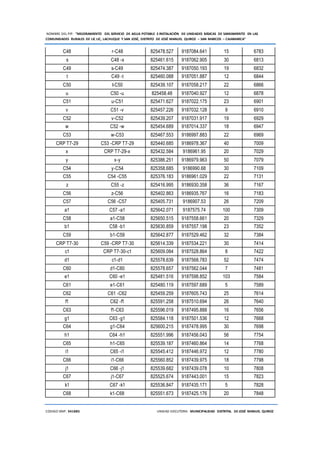

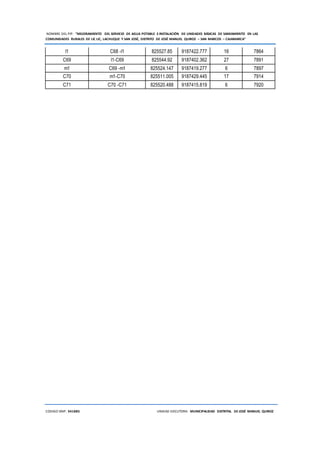

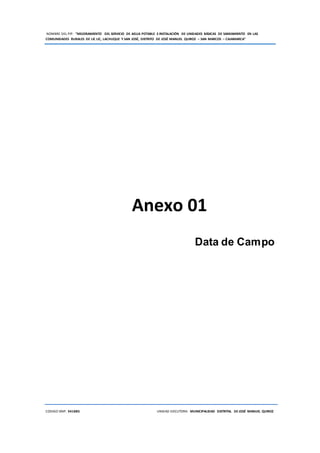

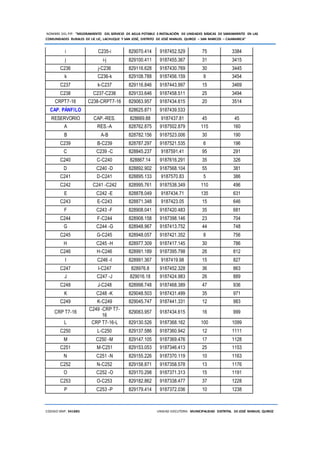

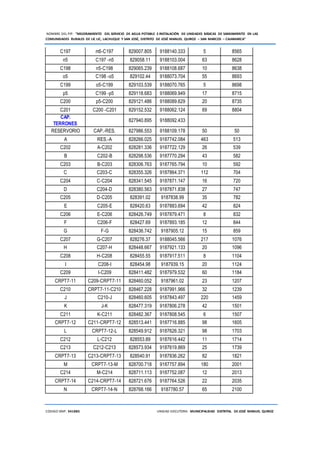

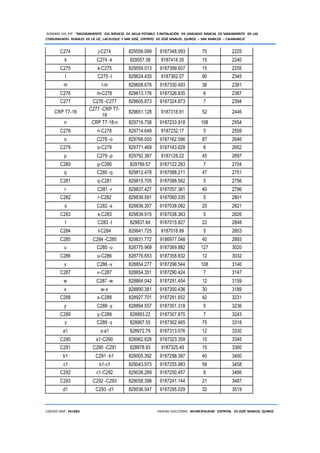

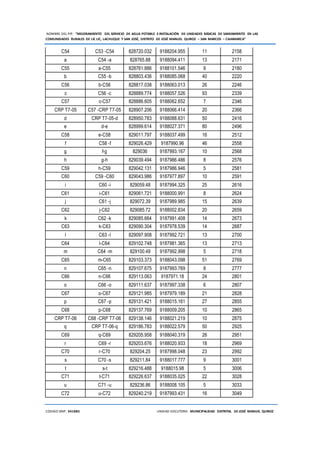

Anexo01: Data de Campo.

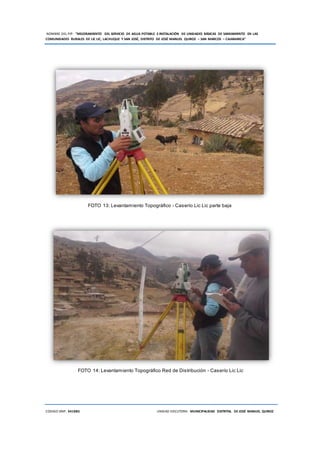

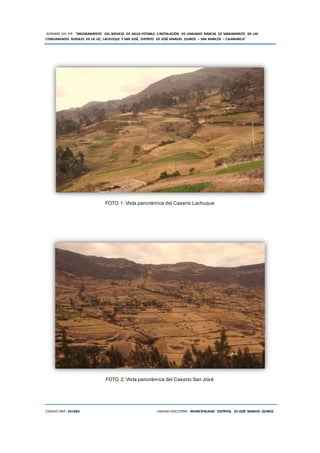

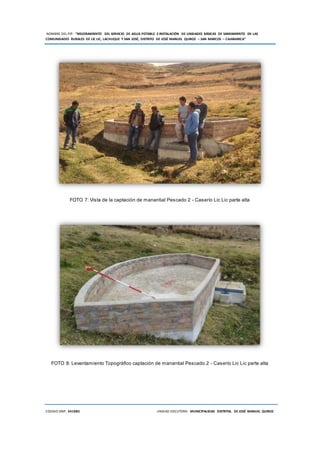

Anexo02: Panel Fotográfico.

1. INTRODUCCION
El presente informe técnico de topografía forma parte del proyecto denominado:
“MEJORAMIENTODELSERVICIO DE AGUA POTABLEE INSTALACIÓN DE UNIDADES BÁSICAS
DE SANEAMIENTO EN LAS COMUNIDADES RURALES DE LIC LIC, LACHUQUE Y SAN JOSÉ,
DISTRITODEJOSÉMANUELQUIROZ –SANMARCOS-CAJAMARCA” elaboradobajoelmarco
estipulado por la normatividad técnica vigente.
Los trabajos que integran este Informe reflejan la obtención de la información de toda el
área urbana y zonas colindantes por donde se trazaron las rutas de las obras líneas,
necesariaparalasobras aproyectarse yesresultadodelostrabajosdesarrolladosenforma
sistemática tanto en campo como en gabinete.
Es importante mencionarque loslevantamientostopográficosse efectuaronbasándose en
una poligonal de apoyoelectrónicacerradacon medidadirectautilizandolaestacióntotal
como equipo de precisión, cuyos puntos de vértices han sido ubicados y monumentados
teniendo como base lospuntos de losvértices,establecido enBM con un GPS Navegador
de +/- 2 mde precisión,cuyosvaloresfuerondadosconel elipsoide WGS84,conmediciones
geométricas de ida vuelta a cada uno de los vértices de la poligonal de cerrada.
Toda la base topográfica ha sido “amarrada” al elipsoide WGS84.
El personal de campo (Topógrafos), así como la logística (equipos y materiales), son
procedentes de la ciudad de Lima para garantizar la elaboración eficaz del proyecto.
Los conceptos, cálculos y diseños, guardan estrecha relación con las Normas Técnicas
Peruana e Internacionales, las cuales son compatibles con el Proyecto a desarrollar.
La elaboración del presente Levantamiento Topográfico, se ha realizado mediante un
adecuado cronograma de trabajo de las diferentes etapas que consta el estudiorealizado
porlosencargadosde analizar,evaluaryejecutarcadaunade lasetapasdel levantamiento.
Se trabajó con lossiguientesparámetros,conlacual se obtendrálainformaciónde campo
y gabinete en función a:
Zona: Paralelo 17 S, referido al Meridiano de Greenwich
Elipsoide: WGS-84, en Proyección Universal Transversa Mercator (U.T.M)
Datum: Alturas referidas sobre el nivel medio del mar (m.s.n.m.)

2. UBICACIÓNGEOGRAFICA:
El presente Proyecto abarca los Caseríos de Lic Lic, Láchuque y San José ubicado
en el Distrito de José Manuel Quiroz, Provincia de San Marcos, Departamento de
Cajamarca.

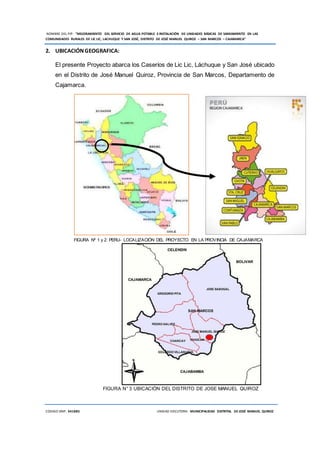

FIGURA Nº 1 y 2: PERU- LOCALIZACIÓN DEL PROYECTO EN LA PROVINCIA DE CAJAMARCA
FIGURA N° 3 UBICACIÓN DEL DISTRITO DE JOSE MANUEL QUIROZ

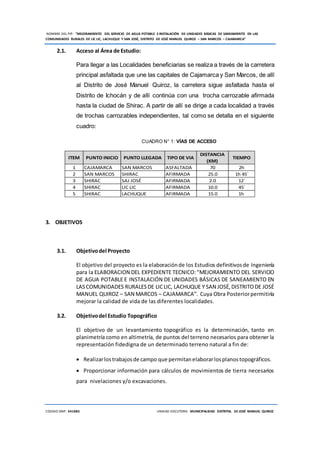

2.1. Acceso al Área de Estudio:
Para llegar a las Localidades beneficiarias se realiza a través de la carretera
principal asfaltada que une las capitales de Cajamarca y San Marcos, de allí
al Distrito de José Manuel Quiroz, la carretera sigue asfaltada hasta el
Distrito de Ichocán y de allí continúa con una trocha carrozable afirmada
hasta la ciudad de Shirac. A partir de allí se dirige a cada localidad a través
de trochas carrozables independientes, tal como se detalla en el siguiente
cuadro:
CUADRO N° 1: VÍAS DE ACCESO
ITEM PUNTO INICIO PUNTO LLEGADA TIPO DE VIA
DISTANCIA
(KM)
TIEMPO
1 CAJAMARCA SAN MARCOS ASFALTADA 70 2h
2 SAN MARCOS SHIRAC AFIRMADA 25.0 1h 45´
3 SHIRAC SAJ JOSÉ AFIRMADA 2.0 12´
4 SHIRAC LIC LIC AFIRMADA 10.0 45´
5 SHIRAC LACHUQUE AFIRMADA 15.0 1h
3. OBJETIVOS
3.1. Objetivodel Proyecto
El objetivo del proyecto es la elaboraciónde los Estudios definitivosde Ingeniería
para la ELABORACION DEL EXPEDIENTE TECNICO:“MEJORAMIENTO DEL SERVICIO
DE AGUA POTABLE E INSTALACIÓN DE UNIDADES BÁSICAS DE SANEAMIENTO EN
LASCOMUNIDADES RURALESDE LICLIC, LACHUQUE Y SAN JOSÉ,DISTRITODE JOSÉ
MANUEL QUIROZ – SAN MARCOS – CAJAMARCA”. Cuya Obra Posteriorpermitiría
mejorar la calidad de vida de las diferentes localidades.
3.2. Objetivodel Estudio Topográfico
El objetivo de un levantamiento topográfico es la determinación, tanto en
planimetría como en altimetría, de puntos del terreno necesarios para obtener la
representación fidedigna de un determinado terreno natural a fin de:
 Realizarlostrabajosde campo que permitanelaborarlosplanostopográficos.
 Proporcionar información para cálculos de movimientos de tierra necesarios
para nivelaciones y/o excavaciones.

 Proporcionarinformaciónde base para los estudiosde geotecniayde impacto
ambiental.
 Posibilitar la definición precisa de la ubicación y las dimensiones de los
elementos estructurales.
 Establecer puntos de control que permitan verificar las cotas y tener cotas de
referencia para los trabajos de la obra.
4. ALCANCE DE LOS SERVICIOS
Los Servicios de Campo que conforman este Informe están basados en el Estudio para la
ejecuciónde lasobrasentodalazonade estudioyhasidoejecutadosenconcordanciacon
losTérminosde Referencia,tomandoenconsideraciónque lostrabajosejecutadosdeben
proporcionar la información necesaria para el desarrollo final de los diseños de las
diferentes obras proyectadas para los Sistemas de Agua Potable y Letrinas.
En los levantamientos ejecutados se ha procurado obtener toda la información y
características necesarias del terreno y estructuras existentes para el mejor trazo de las
obras a proyectarse. El alcance de los servicios comprende las siguientes actividades:
4.1. Levantamientosde Obras Lineales
Se entiende por obras lineales las líneas de conducción y redes de distribución
(incluye conexiones intra domiciliarias). Estos trabajos comprenden el
levantamiento de las fajas de los colectores secundarios, sus redes secundarias y
conexiones domiciliarias.
4.2. Levantamientode obras no lineales
Estostrabajoscomprendenlostrabajostopográficosnecesariosparalaubicacióny
características de las áreas para los diseños definitivos del reservorio existente y
proyectado, cámaras de bombeo, cisternas, cámaras reductoras de presión y
válvulas.
5. METODOLOGIA Y PROCEDIMIENTO DE TRABAJO.
Los levantamientos topográficos serán divididos en dos clases: Obras Lineales y Obras No
Lineales.
Se realizaron los siguientes procedimientos:
 Apoyados en los vértices de las Poligonales de Control, se levantaron en campo
todos los detalles Planimétricos compatibles con la escala de presentación de los
servicios tales como: vivienda, carreteras, postes, etc.

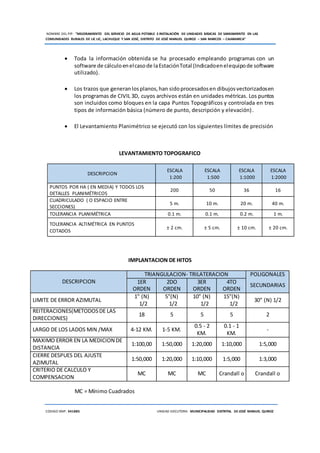

 Toda la información obtenida se ha procesado empleando programas con un
software de cálculoenelcasode laEstaciónTotal (Indicadoenelequipode software
utilizado).
 Los trazos que generanlosplanos,han sidoprocesadosen dibujosvectorizadosen
los programas de CIVIL 3D, cuyos archivos están en unidades métricas. Los puntos
son incluidos como bloques en la capa Puntos Topográficos y controlada en tres
tipos de información básica (número de punto, descripción y elevación).
 El Levantamiento Planimétrico se ejecutó con los siguientes límites de precisión
LEVANTAMIENTO TOPOGRAFICO
DESCRIPCION
ESCALA
1:200
ESCALA
1:500
ESCALA
1:1000
ESCALA
1:2000
PUNTOS POR HA ( EN MEDIA) Y TODOS LOS
DETALLES PLANIMÉTRICOS
200 50 36 16
CUADRICULADO ( O ESPACIO ENTRE
SECCIONES)
5 m. 10 m. 20 m. 40 m.
TOLERANCIA PLANIMÉTRICA 0.1 m. 0.1 m. 0.2 m. 1 m.
TOLERANCIA ALTIMÉTRICA EN PUNTOS
COTADOS
± 2 cm. ± 5 cm. ± 10 cm. ± 20 cm.
IMPLANTACION DE HITOS
DESCRIPCION
TRIANGULACION- TRILATERACION POLIGONALES
1ER
ORDEN
2DO
ORDEN
3ER
ORDEN
4TO
ORDEN
SECUNDARIAS
LIMITE DE ERROR AZIMUTAL
1" (N)
1/2
5"(N)
1/2
10" (N)
1/2
15"(N)
1/2
30" (N) 1/2
REITERACIONES(METODOSDE LAS
DIRECCIONES)
18 5 5 5 2
LARGO DE LOS LADOS MIN /MAX 4-12 KM. 1-5 KM.
0.5 - 2
KM.
0.1 - 1
KM.
-
MAXIMO ERROR EN LA MEDICION DE
DISTANCIA
1:100,00 1:50,000 1:20,000 1:10,000 1:5,000
CIERRE DESPUES DEL AJUSTE
AZIMUTAL
1:50,000 1:20,000 1:10,000 1:5,000 1:3,000
CRITERIO DE CALCULO Y
COMPENSACION
MC MC MC Crandall o Crandall o
MC = Mínimo Cuadrados

N = Numero de vértices.

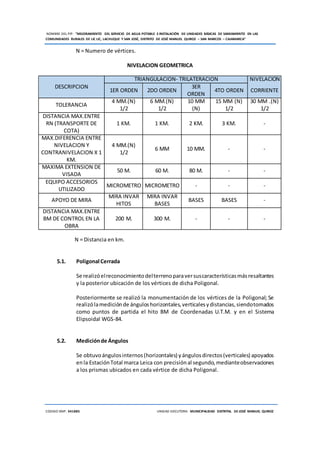

NIVELACION GEOMETRICA
DESCRIPCION
TRIANGULACION- TRILATERACION NIVELACION
1ER ORDEN 2DO ORDEN
3ER
ORDEN
4TO ORDEN CORRIENTE
TOLERANCIA
4 MM.(N)
1/2
6 MM.(N)
1/2
10 MM
(N)
15 MM (N)
1/2
30 MM .(N)
1/2
DISTANCIA MAX.ENTRE
RN (TRANSPORTE DE
COTA)
1 KM. 1 KM. 2 KM. 3 KM. -
MAX.DIFERENCIA ENTRE
NIVELACION Y
CONTRANIVELACION X 1
KM.
4 MM.(N)
1/2
6 MM 10 MM. - -
MAXIMA EXTENSION DE
VISADA
50 M. 60 M. 80 M. - -
EQUIPO ACCESORIOS
UTILIZADO
MICROMETRO MICROMETRO - - -
APOYO DE MIRA
MIRA INVAR
HITOS
MIRA INVAR
BASES
BASES BASES -
DISTANCIA MAX.ENTRE
BM DE CONTROL EN LA
OBRA
200 M. 300 M. - - -
N = Distancia en km.
5.1. Poligonal Cerrada
Se realizóelreconocimientodelterrenoparaversuscaracterísticasmásresaltantes
y la posterior ubicación de los vértices de dicha Poligonal.
Posteriormente se realizó la monumentación de los vértices de la Poligonal; Se
realizólamediciónde ánguloshorizontales,verticalesydistancias,siendotomados
como puntos de partida el hito BM de Coordenadas U.T.M. y en el Sistema
Elipsoidal WGS-84.
5.2. Mediciónde Ángulos
Se obtuvoángulosinternos(horizontales) yángulosdirectos(verticales) apoyados
enla EstaciónTotal marca Leica con precisiónal segundo,medianteobservaciones
a los prismas ubicados en cada vértice de dicha Poligonal.

5.3. Mediciónde Distancias
Se efectuólamediciónde losladosde la Poligonal apoyadosenel Distanciómetro
de la Estación Total cuya precisión es de 0.001 ms. Asimismo, se realizó el
respectivo levantamiento Taquimétrico para obtener los detalles del terreno en
cuestión.
5.4. BM’s
Se realizólaubicaciónymonumentaciónde losBM’s con unGPS Navegadorde +/-
2 m de precisión, éstos valores fueron dados con el elipsoide WGS84, con
mediciones geométricas de ida vuelta a cada uno de los vértices de la poligonal
cerrada.
Las Coordenas UTMde los BM’s se presentan a contunación:
PUNTO NORTE ESTE COTA
BM1 9189132 827478 3573.61
BM2 9188111 827986 3541.22
BM3 9187436 828697 3436.04
BM4 9187941 829445 3356.95
CUADRO DE COORDENADAS UTM
6. EQUIPOS Y PERSONAL UTILIZADOS
6.1. Equipos de Colector de Datos
 01 Estacióntotal Leica(precisión6”).
 01 GPS Garmin Montana 650.
 02 Porta prisma.
 02 Prismas.
 01 Wincha de Fibrade vidriode 100m.
 04 RadiosHandy Motorola.
6.2. Equipo de Cómputo
 02 ComputadorasPortátiles(LaptopIntelCore I5).
 02 DiscosExternosde 1 Tera.
 01 PlotterHP110 Plus.
6.3. Equipo de Software Topográfico.
 LeicaLink v.7.2.
 AutoCADCivil 3D2013 Imperial.

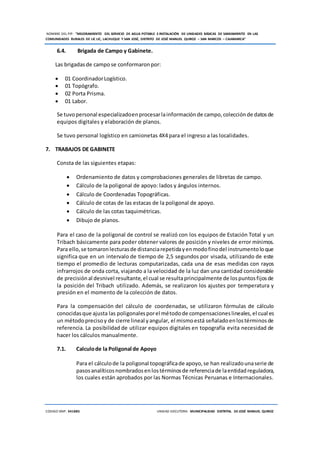

6.4. Brigada de Campo y Gabinete.
Las brigadasde campo se conformaronpor:
 01 CoordinadorLogístico.
 01 Topógrafo.
 02 Porta Prisma.
 01 Labor.
Se tuvopersonal especializadoenprocesarlainformaciónde campo,colecciónde datosde
equipos digitales y elaboración de planos.
Se tuvo personal logístico en camionetas 4X4 para el ingreso a las localidades.
7. TRABAJOS DE GABINETE
Consta de las siguientes etapas:
 Ordenamiento de datos y comprobaciones generales de libretas de campo.
 Cálculo de la poligonal de apoyo: lados y ángulos internos.
 Cálculo de Coordenadas Topográficas.
 Cálculo de cotas de las estacas de la poligonal de apoyo.
 Cálculo de las cotas taquimétricas.
 Dibujo de planos.
Para el caso de la poligonal de control se realizó con los equipos de Estación Total y un
Tribach básicamente para poder obtener valores de posición y niveles de error mínimos.
Para ello,se tomaronlecturasde distanciarepetidayenmodofinodel instrumentoloque
significa que en un intervalo de tiempo de 2,5 segundos por visada, utilizando de este
tiempo el promedio de lecturas computarizadas, cada una de esas medidas con rayos
infrarrojos de onda corta, viajando a la velocidad de la luz dan una cantidad considerable
de precisiónal desnivel resultante,el cual se resultaprincipalmente de lospuntosfijosde
la posición del Tribach utilizado. Además, se realizaron los ajustes por temperatura y
presión en el momento de la colección de datos.
Para la compensación del cálculo de coordenadas, se utilizaron fórmulas de cálculo
conocidasque ajusta las poligonalesporel métodode compensacioneslineales,el cual es
un métodoprecisoy de cierre lineal yangular, el mismoestá señaladoenlostérminosde
referencia. La posibilidad de utilizar equipos digitales en topografía evita necesidad de
hacer los cálculos manualmente.
7.1. Calculode la Poligonal de Apoyo
Para el cálculode la poligonal topográficade apoyo,se han realizadounaserie de
pasosanalíticosnombradosenlostérminosde referenciade laentidad reguladora,
los cuales están aprobados por las Normas Técnicas Peruanas e Internacionales.

8. CONCLUSIONES
- Actualmente en la zona del proyecto presenta grande variaciones topográficas, áreas
complejas en relación al relieve y sus características de pendiente.
- El DATUM o modelo es el elipsoide WGS84.
- El modelo geoidal es el EGM96 (Global).
- Se ha utilizado el elipsoide World Geodetic Systems 1984 (WGS-84).
- La zona levantada se encuentra enteramente en la Zona 17S.
- Los trabajos referentesal levantamientotopográficoestánreferidosacoordenadasde
proyección UTMcon datum horizontal y vertical (Elevación Geoidal): WGS-84.
- Se ha elaborado planos topográficos del área de estudio a escala 1:5,000 con
equidistancia de curvas de nivel a 1.00 m.

ANEXOS

Anexo 01
Data de Campo

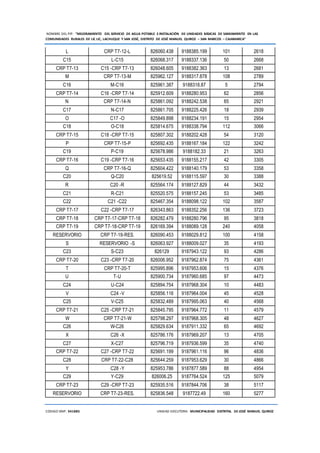

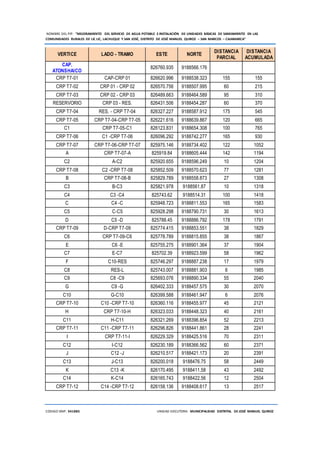

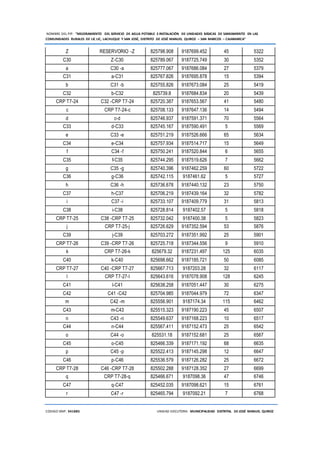

LÍNE DE CONDUCCIÓN Y DISTRIBUCIÓN: CASERÍO LIC LIC
VERTICE LADO - TRAMO ESTE NORTE
DISTANCIA
PARCIAL
DISTANCIA
ACUMULADA
CAP. PESCADO
1
827477.782 9189129.002
RESERVORIO CAP-RES 827519.462 9189135.383 45 45
A RES-A 827541.451 9189131.301 23 68
B A-B 827512.191 9189052.512 85 153
C1 B-C1 827545.909 9189040.808 36 189
C C1-C 827539.619 9188997.522 74 263
C2 C-C2 827789.553 9188756.063 353 616
D C2-D 827603.729 9188988.756 65 681
E D-E 827608.796 9189003.764 16 697
C3 E-C3 827603.115 9189006.44 7 704
C4 C3-C4 827619.784 9189036.305 35 739
F C4-F 827726.947 9188941.367 134 873
G F-G 827739.515 9188949.55 15 888
C5 G-C5 827736.846 9188957.556 10 898
H C5-H 827744.693 9188952.922 7 905
C6 H-C6 827749.063 9188944.751 10 915
I C6-I 827758.539 9188961.937 17 932
J I-J 827728.771 9188991.708 45 977
C7 J-C7 827728.418 9188993.155 5 982
C8 C7-C8 827719.515 9188995.9 11 993
K C8-K 827765.607 9188966.539 9 1002
C9 K-C9 827776.023 9188957.388 15 1017
C10 C9-C10 827782.908 9188977.804 21 1038
RESERVORIO C10-RES 827790.561 9188919.52 70 1108
L RES-L 827570.644 9189129.653 30 1138
C11 L-C11 827470.913 9189333.785 236 1374
M C11-M 827594.05 9189129.314 25 1399
C12 M-C12 827594.966 9189131.295 5 1404
N C12-N 827631.432 9189123.459 38 1442
C13 N-C13 827669.539 9189054.513 97 1539
O C13-O 827648.437 9189120.337 18 1557
C14 O-C14 827651.294 9189114.098 7 1564
P C14-P 827652.798 9189119.537 5 1569
C15 P-C15 827622.509 9189204.71 93 1662
Q C15-Q 827699.752 9189121.141 48 1710
C16 Q-C16 827702.078 9189115.02 7 1717

C17 C16-C17 827722.881 9189125.93 24 1741
CAP. PESCADO
2
827747.341 9188872.854
A RES.-A 827799.724 9188905.333 17 82
C18 A-C18 827815.01 9188909.97 17 99
B C18-B 828102.237 9188549.165 20 119
C19 B-C19 828119.551 9188554.897 20 139
CRP T7-01 C19-CRP T7-01 828113.218 9188490.953 62 201
C CRP T7-01-C 828132.168 9188459.493 37 238
C20 C-C20 828220.319 9188493.853 95 333
D C20-D 828219.538 9188304.699 180 513
C21 D-C21 828222.047 9188305.163 5 518
E C21-E 828224.049 9188280.328 25 543
F E-F 828316.245 9188338.191 25 568
G F-G 828341.373 9188321.171 31 599
C22 G-C22 828343.028 9188322.598 5 604
C23 C22-C23 828396.752 9188312.583 57 661
H C23-H 828344.228 9188355.505 33 694
C24 H-C24 828350.321 9188359.274 8 702
I C24-I 828349.189 9188354.072 6 708
C25 I-C25 828356.852 9188358.15 9 717
C26 C25-C26 828357.286 9188351.733 9 726
J C26-J 828232.914 9188232.434 50 776
C27 J-C27 828246.153 9188233.56 14 790
K C27-K 828307.22 9188152.164 115 905
C28 K-C28 828310.913 9188132.638 20 925
RESERVORIO C28-RES. 828326.335 9188142.374 22 947
CAP. SHINSHI 828222.881 9188028.679
A RES.-A 828368.58 9188182.021 58 213
C29 A-C29 828423.596 9188094.291 105 318
B C29 -B 828374.043 9188184.729 7 325
C30 B-C30 828373.754 9188185.312 5 330
C C30 -C 828426.728 9188210.851 60 390
C31 C-C31 828434.3 9188223.961 16 406
D C31 -D 828430.871 9188212.86 5 411
C32 D-C32 828437.76 9188205.23 11 422
E C32 -E 828470.385 9188232.496 45 467
C33 E-C33 828599.802 9188023.482 250 717
F C33 -F 828506.457 9188243.629 40 757
C34 F-C34 828568.571 9188156.447 108 865

G C34 -G 828539.17 9188247.884 33 898
CRP T7-02 G-CRP T7-02 828575.044 9188252.539 37 935
H CRP T7-02-H 828599.705 9188255.733 25 960
C35 H-C35 828600.693 9188256.138 5 965
C36 C35 -C36 828625.775 9188259.11 27 992
I C36 -I 828544.721 9188239.724 10 1002
C37 I-C37 828549.141 9188240.857 5 1007
J C37 -J 828586.768 9188177.91 75 1082
C38 J-C38 828616.869 9188186.635 32 1114
K C38 -K 828660.788 9188085.019 127 1241
C39 K-C39 828673.907 9188063.573 26 1267
CRP T7-03 C39 -CRP T7-03 828682.82 9188086.988 23 1290
L CRP T7-03-L 828720.339 9188090.341 38 1328
M L-M 828810.756 9187935.778 181 1509
C40 M-C40 828813.406 9187927.83 9 1518
N C40 -N 828863.085 9187921.333 55 1573
C41 N-C41 828873.405 9187935.759 18 1591
O C41 -O 828878.781 9187917 17 1608
C42 O-C42 828885.799 9187923.818 10 1618
P C42 -P 828887.646 9187914.554 10 1628
Q P-Q 828900.26 9187933.227 23 1651
C43 Q-C43 828909.279 9187923.836 14 1665
C44 C43 -C44 828910.405 9187948.246 20 1685
R C44 -R 828891.952 9187913.365 5 1690
C45 R-C45 828892.602 9187895.073 20 1710
S C45 -S 828928.283 9187899.483 40 1750
C46 S-C46 828930.172 9187882.033 20 1770
T C46 -T 828977.179 9187862.568 62 1832
C47 T-C47 828989.391 9187867.597 14 1846
U C47 -U 828997.438 9187845.677 27 1873
C48 U-C48 829003.587 9187827.409 20 1893
V C48 -V 829001.427 9187843.931 5 1898
C49 V-C49 829007.779 9187855.218 13 1911
CRP T7-04 C49 -CRP T7-04 829016.314 9187837.414 17 1928
C50 CRP T7-04-C50 829047.087 9187818.396 37 1965
W C50 -W 828753.651 9188093.386 35 2000
X W-X 828719.044 9188160.342 76 2076
C51 X-C51 828719.044 9188160.342 9 2085
Y C51 -Y 828719.554 9188183.374 25 2110
C52 Y-C52 828732.662 9188181.872 14 2124
Z C52 -Z 828719.805 9188194.696 12 2136
C53 Z-C53 828730.216 9188194.431 11 2147

C54 C53 -C54 828720.032 9188204.955 11 2158
a C54 -a 828765.88 9188094.411 13 2171
C55 a-C55 828761.886 9188101.546 9 2180
b C55 -b 828803.436 9188085.068 40 2220
C56 b-C56 828817.038 9188063.013 26 2246
c C56 -c 828889.774 9188057.526 93 2339
C57 c-C57 828886.605 9188062.652 7 2346
CRP T7-05 C57 -CRP T7-05 828907.206 9188066.414 20 2366
d CRP T7-05-d 828950.783 9188088.631 50 2416
e d-e 828999.614 9188027.371 80 2496
C58 e-C58 829011.797 9188037.499 16 2512
f C58 -f 829026.429 9187990.96 46 2558
g f-g 829036 9187993.167 10 2568
h g-h 829039.494 9187986.486 8 2576
C59 h-C59 829042.131 9187986.946 5 2581
C60 C59 -C60 829043.986 9187977.897 10 2591
i C60 -i 829059.48 9187994.325 25 2616
C61 i-C61 829061.721 9188000.991 8 2624
j C61 -j 829072.39 9187989.985 15 2639
C62 j-C62 829085.72 9188002.834 20 2659
k C62 -k 829085.664 9187991.408 14 2673
C63 k-C63 829090.304 9187978.539 14 2687
l C63 -l 829097.908 9187992.721 13 2700
C64 l-C64 829102.748 9187981.365 13 2713
m C64 -m 829100.49 9187992.998 5 2718
C65 m-C65 829103.373 9188043.098 51 2769
n C65 -n 829107.675 9187993.769 8 2777
C66 n-C66 829113.063 9187971.18 24 2801
o C66 -o 829111.637 9187997.338 6 2807
C67 o-C67 829121.985 9187979.189 21 2828
p C67 -p 829131.421 9188015.161 27 2855
C68 p-C68 829137.769 9188009.205 10 2865
CRP T7-06 C68 -CRP T7-06 829138.146 9188021.219 10 2875
q CRP T7-06-q 829186.783 9188022.579 50 2925
C69 q-C69 829205.958 9188040.319 26 2951
r C69 -r 829203.676 9188020.933 18 2969
C70 r-C70 829204.25 9187998.048 23 2992
s C70 -s 829211.84 9188017.777 9 3001
t s-t 829216.488 9188015.98 5 3006
C71 t-C71 829226.637 9188035.025 22 3028
u C71 -u 829236.86 9188008.105 5 3033
C72 u-C72 829240.219 9187993.431 16 3049

v C72 -v 829242.877 9188005.779 7 3056
C73 v-C73 829250.301 9188012.197 10 3066
C74 C73 -C74 829297.993 9188004.326 61 3127
w C74 -w 829268.053 9187963.268 105 3232
C75 w-C75 829267.945 9187966.149 5 3237
x C75 -x 829271.435 9187963.395 5 3242
C76 x-C76 829273.446 9187959.511 5 3247
y C76 -y 829291.319 9187964.297 20 3267
C77 y-C77 829290.513 9187970.379 7 3274
z C77 -z 829295.026 9187964.788 5 3279
C78 z-C78 829295.635 9187961.824 5 3284
a1 C78 -a1 829306.502 9187966.308 12 3296
C79 a1-C79 829305.447 9187970.983 5 3301
b1 C79 -b1 829311.578 9187966.981 5 3306
C80 b1-C80 829313.081 9187960.086 8 3314
c1 C80 -c1 829314.783 9187966.99 5 3319
C81 c1-C81 829314.232 9187971.111 5 3324
d1 C81 -d1 829321.73 9187966.073 8 3332
C82 d1-C82 829323.257 9187960.088 8 3340
e1 C82 -e1 829329.347 9187965.067 8 3348
C83 e1-C83 829329.153 9187968.407 5 3353
f1 C83 -f1 829336.993 9187965.137 8 3361
C84 f1-C84 829336.89 9187968.099 5 3366
g1 C84 -g1 829344.016 9187966.251 8 3374
C85 g1-C85 829342.181 9187973.63 8 3382
h1 C85 -h1 829362.085 9187961.254 25 3407
C86 h1-C86 829359.455 9187960.62 5 3412
i1 C86 -i1 829370.137 9187927.289 35 3447
C87 i1-C87 829376.195 9187928.49 7 3454
C88 C87 -C88 829377.071 9187892.306 36 3490
j1 C88 -j1 829038.982 9187928.738 65 3555
C89 j1-C89 829033.596 9187927.678 6 3561
k1 C89 -k1 829052.65 9187902.635 35 3596
C90 k1-C90 829068.937 9187858.339 48 3644
CRP T7-07 C90 -CRP T7-07 829058.746 9187900.402 7 3651
l1 CRP T7-07-l1 829101.265 9187885.291 46 3697
C91 l1-C91 829094.838 9187866.736 20 3717
m1 C91 -m1 829111.018 9187882.122 11 3728
C92 m1-C92 829106.002 9187866.682 17 3745
n1 C92 -n1 829133.076 9187874.956 25 3770
o1 n1-o1 829133.469 9187868.678 7 3777
C93 o1-C93 829144.242 9187866.918 11 3788

p1 C93 -p1 829134.704 9187848.985 20 3808
C94 p1-C94 829130.955 9187851.471 5 3813
q1 C94 -q1 829135.064 9187843.24 6 3819
C95 q1-C95 829135.654 9187833.819 10 3829
C96 C95 -C96 829146.087 9187838.622 12 3841
r1 C96 -r1 829161.458 9187874.415 30 3871
C97 r1-C97 829162.062 9187857.6 17 3888
s1 C97 -s1 829184.327 9187873.978 23 3911
t1 s1-t1 829186.468 9187855.959 20 3931
C98 t1-C98 829181.937 9187856.611 5 3936
u1 C98 -u1 829186.121 9187840.488 16 3952
C99 u1-C99 829189.612 9187840.409 5 3957
C100 C99 -C100 829201.707 9187817.936 36 3993
v1 C100 -v1 829187.203 9187873.924 5 3998
C101 v1-C101 829187.493 9187872.4 5 4003
w1 C101 -w1 829197.887 9187873.72 11 4014
C102 w1-C102 829198.58 9187871.119 5 4019
x1 C102 -x1 829208.149 9187873.524 11 4030
C103 x1-C103 829209.113 9187870.325 5 4035
y1 C103 -y1 829214.775 9187873.397 7 4042
z1 y1-z1 829215.607 9187895.846 23 4065
C104 z1-C104 829203.446 9187897.846 13 4078
a2 C104 -a2 829216.849 9187909.128 14 4092
C105 a2-C105 829208.932 9187909.868 8 4100
b2 C105 -b2 829218.425 9187925.991 17 4117
C106 b2-C106 829204.953 9187931.794 15 4132
c2 C106 -c2 829218.6 9187927.857 5 4137
C107 c2-C107 829203.715 9187935.186 17 4154
d2 C107 -d2 829218.774 9187929.723 5 4159
C108 d2-C108 829214.471 9187931.396 5 4164
e2 C108 -e2 829219.009 9187932.239 5 4169
C109 e2-C109 829227.826 9187932.509 9 4178
f2 C109 -f2 829219.355 9187935.936 5 4183
C110 f2-C110 829218.609 9187936.258 5 4188
g2 C110 -g2 829219.969 9187942.509 7 4195
C111 g2-C111 829202.829 9187944.112 18 4213
h2 C111 -h2 829220.667 9187949.966 5 4218
C112 h2-C112 829202.778 9187946.92 19 4237
C113 C112 -C113 829202.652 9187952.399 19 4256
i2 C113 -i2 829234.038 9187870.38 20 4276
C114 i2-C114 829235.257 9187873.697 5 4281
j2 C114 -j2 829259.104 9187866.485 26 4307

C115 j2-C115 829256.459 9187861.346 6 4313
k2 C115 -k2 829262.306 9187865.988 5 4318
C116 k2-C116 829262.023 9187871.74 6 4324
l2 C116 -l2 829266.336 9187865.301 5 4329
m2 l2-m2 829263.226 9187839.425 27 4356
C117 m2-C117 829256.799 9187835.903 8 4364
n2 C117 -n2 829261.718 9187826.881 13 4377
C118 n2-C118 829266.902 9187827.061 6 4383
o2 C118 -o2 829258.453 9187823.717 5 4388
C119 o2-C119 829286.574 9187820.378 30 4418
p2 C119 -p2 829242.026 9187807.797 23 4441
C120 p2-C120 829245.425 9187806.055 5 4446
q2 C120 -q2 829239.662 9187805.506 5 4451
C121 q2-C121 829247.14 9187802.958 8 4459
r2 C121 -r2 829225.598 9187791.877 20 4479
C122 r2-C122 829233.938 9187790.276 9 4488
s2 C122 -s2 829217.882 9187762.802 30 4518
C123 s2-C123 829218.914 9187762.528 5 4523
t2 C123 -t2 829217.991 9187751.106 12 4535
C124 t2-C124 829183.932 9187744.711 35 4570
u2 C124 -u2 829220.516 9187721.088 30 4600
C125 u2-C125 829206.62 9187726.778 15 4615
v2 C125 -v2 829221.337 9187712.196 9 4624
w2 v2-w2 829231.505 9187708.936 11 4635
C126 w2-C126 829232.199 9187700 9 4644
C127 C126 -C127 829245.888 9187704.324 16 4660
x2 C127 -x2 829247.167 9187629.326 122 4782
C128 x2-C128 829263.218 9187631.742 17 4799
y2 C128 -y2 829255.125 9187611.103 20 4819
C129 y2-C129 829272.633 9187615.374 18 4837
z2 C129 -z2 829260.341 9187599.16 14 4851
C130 z2-C130 829279.081 9187602.759 20 4871
a3 C130 -a3 829266.335 9187582.504 18 4889
C131 a3-C131 829288.512 9187584.986 22 4911
b3 C131 -b3 829268.351 9187568.691 15 4926
C132 b3-C132 829291.754 9187570.766 23 4949
c3 C132 -c3 829276.558 9187512.454 57 5006
C133 c3-C133 829280.342 9187513.006 5 5011
C134 C133 -C134 829278.541 9187498.869 15 5026
d3 C134 -d3 829270.415 9187864.93 5 5031
e3 d3-e3 829268.852 9187894.03 30 5061
C135 e3-C135 829266.058 9187893.096 5 5066

f3 C135 -f3 829268.286 9187900.434 7 5073
C136 f3-C136 829266.318 9187900.041 5 5078
g3 C136 -g3 829267.727 9187906.749 7 5085
C137 g3-C137 829265.67 9187906.272 5 5090
h3 C137 -h3 829266.462 9187921.05 15 5105
C138 h3-C138 829264.542 9187920.278 5 5110
C139 C138 -C139 829263.038 9187942.786 23 5133
i3 C139 -i3 829286.063 9187865.346 16 5149
C140 i3-C140 829284.882 9187861.263 5 5154
j3 C140 -j3 829306.424 9187865.887 21 5175
C141 j3-C141 829304.61 9187857.17 9 5184
k3 C141 -k3 829325.605 9187866.397 20 5204
C142 k3-C142 829324.842 9187852.363 15 5219
l3 C142 -l3 829353.758 9187867.145 30 5249
m3 l3-m3 829361.438 9187849.821 20 5269
C143 m3-C143 829363.298 9187850.314 5 5274
C144 C143 -C144 829367.027 9187837.216 15 5289
n3 C144 -n3 829375.212 9187867.715 22 5311
C145 n3-C145 829379.176 9187861.321 8 5319
o3 C145 -o3 829382.861 9187863.392 12 5331
C146 o3-C146 829387.882 9187862.724 6 5337
p3 C146 -p3 829409.964 9187826.556 50 5387
C147 p3-C147 829445.631 9187822.331 35 5422
q3 C147 -q3 829412.974 9187812.189 15 5437
C148 q3-C148 829410.418 9187811.455 5 5442
r3 C148 -r3 829412.851 9187804.026 9 5451
s3 r3-s3 829456.244 9187794.141 45 5496
C149 s3-C149 829457.151 9187788.153 7 5503
t3 C149 -t3 829465.96 9187791.927 10 5513
C150 t3-C150 829472.555 9187790.425 7 5520
C151 C150 -C151 829476.448 9187761.671 33 5553
u3 C151 -u3 829419.301 9187747.896 57 5610
C152 u3-C152 829420.543 9187749.094 5 5615
v3 C152 -v3 829380.869 9187718.898 50 5665
C153 v3-C153 829384.324 9187710.21 10 5675
w3 C153 -w3 829367.532 9187708.834 17 5692
C154 w3-C154 829359.253 9187714.295 10 5702
x3 C154 -x3 829364.787 9187668.212 41 5743
C155 x3-C155 829357.228 9187655.008 16 5759
y3 C155 -y3 829366.223 9187660.909 8 5767
C156 y3-C156 829377.307 9187661.263 12 5779
z3 C156 -z3 829375.424 9187638.547 26 5805

a4 z3-a4 829386 9187645.685 13 5818
C157 a4-C157 829389.814 9187637.072 10 5828
C158 C157 -C158 829396.576 9187652.822 13 5841
b4 C158 -b4 829379.672 9187634.376 6 5847
C159 b4-C159 829375.599 9187630.917 6 5853
CRP T7-08
C159 -CRP T7-
08
829397.591 9187616.781 26 5879
c4 CRP T7-08-c4 829424.23 9187590.625 38 5917
C160 c4-C160 829438.17 9187592.036 15 5932
d4 C160 -d4 829443.031 9187572.166 27 5959
C161 d4-C161 829436.432 9187557.069 17 5976
e4 C161 -e4 829472.525 9187543.698 41 6017
C162 e4-C162 829485.789 9187556.296 20 6037
f4 C162 -f4 829495.059 9187522.366 32 6069
C163 f4-C163 829502.654 9187482.887 41 6110
g4 C163 -g4 829528.417 9187501.54 41 6151
C164 g4-C164 829532.137 9187486.405 16 6167
h4 C164 -h4 829594.942 9187484.915 72 6239
C165 h4-C165 829594.66 9187490.091 6 6245
C166 C165 -C166 829628.594 9187489.186 35 6280
i4 C166 -i4 828978.736 9188109.701 36 6316
j4 i4-j4 829410.137 9187984.937 455 6771
C167 j4-C167 829403.754 9187979.756 9 6780
k4 C167 -k4 829422.999 9187972.502 20 6800
C168 k4-C168 829409.529 9187960.284 20 6820
l4 C168 -l4 829464.998 9187936.704 56 6876
C169 l4-C169 829430.455 9187913.583 42 6918
m4 C169 -m4 829497.077 9187910.982 56 6974
n4 m4-n4 829492.005 9187907.5 7 6981
C170 n4-C170 829493.643 9187902.982 5 6986
o4 C170 -o4 829474.783 9187895.674 21 7007
C171 o4-C171 829469.16 9187900.64 8 7015
p4 C171 -p4 829470.345 9187892.486 6 7021
C172 p4-C172 829474.85 9187877.961 16 7037
C173 C172 -C173 829455.452 9187887.708 16 7053
q4 C173 -q4 829528.603 9187885.703 41 7094
C174 q4-C174 829527.714 9187884.217 5 7099
r4 C174 -r4 829559.832 9187838.777 57 7156
s4 r4-s4 829545.021 9187833.593 16 7172
C175 s4-C175 829546.158 9187829.9 5 7177
C176 C175 -C176 829526.068 9187826.96 21 7198
t4 C176 -t4 829576.805 9187809.301 34 7232

C177 t4-C177 829567.099 9187803.968 12 7244
u4 C177 -u4 829580.281 9187803.263 7 7251
C178 u4-C178 829582.847 9187804.766 5 7256
v4 C178 -v4 829590.982 9187782.852 25 7281
C179 v4-C179 829571.648 9187768.624 25 7306
w4 C179 -w4 829610.518 9187744.311 45 7351
x4 w4-x4 829660.578 9187765.199 55 7406
C180 x4-C180 829664.746 9187767.883 5 7411
C181 C180 -C181 829685.905 9187746.157 32 7443
y4 C181 -y4 829619.752 9187726.096 21 7464
C182 y4-C182 829542.412 9187696.651 83 7547
z4 C182 -z4 829629.074 9187707.704 21 7568
C183 z4-C183 829627.417 9187704.129 5 7573
a5 C183 -a5 829631.197 9187703.518 5 7578
C184 a5-C184 829648.323 9187707.593 18 7596
b5 C184 -b5 829753.187 9187412.894 316 7912
C185 b5-C185 829755.305 9187412.029 5 7917
c5 C185 -c5 829753.042 9187398.955 15 7932
C186 c5-C186 829754.896 9187392.264 7 7939
CRP T7-09
C186 -CRP T7-
09
829752.758 9187394.641 5 7944
d5 CRP T7-09-d5 829759.088 9187345.629 50 7994
C187 d5-C187 829761.989 9187344.381 5 7999
CRP T7-10
C187 -CRP T7-
10
829758.287 9187319.215 27 8026
e5 CRP T7-10-e5 829756.565 9187295.648 24 8050
C188 e5-C188 829733.542 9187295.099 25 8075
f5 C188 -f5 829760.801 9187270.396 26 8101
g5 f5-g5 829757.737 9187262.061 10 8111
C189 g5-C189 829739.75 9187268.331 20 8131
h5 C189 -h5 829751.932 9187246.267 17 8148
C190 h5-C190 829749.241 9187246.661 5 8153
C191 C190 -C191 829745.077 9187227.615 20 8173
i5 C191 -i5 829906.449 9187065.068 252 8425
C192 i5-C192 829912.827 9187055.838 12 8437
j5 C192 -j5 829898.817 9187062.613 10 8447
C193 j5-C193 829899.923 9187058.899 5 8452
C194 C193 -C194 829866.41 9187052.191 35 8487
k5 C194 -k5 828982.521 9188114.159 6 8493
C195 k5-C195 828979.106 9188116.5 5 8498
l5 C195 -l5 829002.938 9188138.204 32 8530
C196 l5-C196 829004.985 9188162.992 25 8555
m5 C196 -m5 829005.476 9188136.614 5 8560

C197 m5-C197 829007.805 9188140.333 5 8565
n5 C197 -n5 829058.11 9188103.004 63 8628
C198 n5-C198 829065.239 9188108.687 10 8638
o5 C198 -o5 829102.44 9188073.704 55 8693
C199 o5-C199 829103.539 9188070.765 5 8698
p5 C199 -p5 829118.683 9188069.949 17 8715
C200 p5-C200 829121.486 9188089.629 20 8735
C201 C200 -C201 829152.532 9188062.124 69 8804
CAP.
TERRONES
827940.895 9188092.433
RESERVORIO CAP.-RES. 827986.553 9188109.178 50 50
A RES.-A 828266.025 9187742.084 463 513
C202 A-C202 828281.336 9187722.129 26 539
B C202-B 828298.536 9187770.294 43 582
C203 B-C203 828306.763 9187765.794 10 592
C C203-C 828355.326 9187864.371 112 704
C204 C-C204 828341.545 9187871.147 16 720
D C204-D 828380.563 9187871.838 27 747
C205 D-C205 828391.02 9187838.99 35 782
E C205-E 828420.63 9187883.694 42 824
C206 E-C206 828426.749 9187879.471 8 832
F C206-F 828427.69 9187893.185 12 844
G F-G 828436.742 9187905.12 15 859
C207 G-C207 828276.37 9188045.566 217 1076
H C207-H 828448.667 9187921.133 20 1096
C208 H-C208 828455.55 9187917.511 8 1104
I C208-I 828454.98 9187939.15 20 1124
C209 I-C209 828411.482 9187979.532 60 1184
CRPT7-11 C209-CRPT7-11 828460.052 9187961.02 23 1207
C210 CRPT7-11-C210 828467.228 9187991.966 32 1239
J C210-J 828460.605 9187843.497 220 1459
K J-K 828477.319 9187806.278 42 1501
C211 K-C211 828482.367 9187808.545 6 1507
CRPT7-12 C211-CRPT7-12 828513.441 9187716.885 98 1605
L CRPT7-12-L 828549.912 9187626.321 98 1703
C212 L-C212 828553.89 9187616.442 11 1714
C213 C212-C213 828573.934 9187619.869 25 1739
CRPT7-13 C213-CRPT7-13 828540.91 9187836.262 82 1821
M CRPT7-13-M 828700.718 9187757.894 180 2001
C214 M-C214 828711.113 9187752.087 12 2013
CRPT7-14 C214-CRPT7-14 828721.676 9187764.526 22 2035
N CRPT7-14-N 828768.166 9187780.57 65 2100

C215 N-C215 828778.666 9187772.403 15 2115
O C215-O 828829.002 9187797.559 65 2180
C216 O-C216 828832.925 9187804.138 8 2188
P C216-P 828862.439 9187786.204 37 2225
C217 P-C217 828862.815 9187774.106 13 2238
Q C217-Q 828884.804 9187777.654 25 2263
C218 Q-C218 828879.986 9187762.978 16 2279
R C218-R 828912.888 9187773.993 30 2309
C219 R-C219 828913.999 9187764.446 10 2319
S C219-S 828922.038 9187770.76 10 2329
C220 S-C220 828925.043 9187754.847 17 2346
CRPT7-15 C220-CRPT7-15 828933.508 9187761.667 16 2362
T CRPT7-15-T 828958.221 9187721.087 48 2410
U T-U 828964.903 9187721.632 7 2417
C221 U-C221 828968.644 9187716.143 7 2424
V C221-V 829057.181 9187729.159 95 2519
C222 V-C222 829064.625 9187736.97 12 2531
W C222-W 829095.914 9187690.454 55 2586
C223 W-C223 829098.536 9187689.042 5 2591
X C223-X 829104.572 9187656.171 36 2627
C224 X-C224 829109.867 9187652.43 7 2634
Y C224-Y 829126.086 9187614.246 50 2684
C225 Y-C225 829133.162 9187612.781 8 2692
Z C225-Z 829188.614 9187567.487 80 2772
C226 Z-C226 829202.085 9187579.928 20 2792
a C226-a 829208.042 9187554.35 25 2817
C227 a-C227 829213.109 9187552.335 6 2823
b C227-b 829218.353 9187558.898 12 2835
C228 b-C228 829219.748 9187558.354 5 2840
C229 C228-C229 829241.408 9187569.067 26 2866
c C229-c 828985.324 9187679.183 65 2931
C230 c-C230 828981.758 9187663.286 17 2948
d C230-d 829030.61 9187597.53 152 3100
C231 d-C231 829048.21 9187594.923 20 3120
e C231-e 829021.429 9187580.637 20 3140
C232 e-C232 829032.197 9187578.984 12 3152
f C232-f 829023.343 9187552.705 30 3182
C233 f-C233 829029.954 9187554.541 7 3189
g C233-g 829038.559 9187534.47 25 3214
C234 g-C234 829062.044 9187555.165 33 3247
h C234-h 829049.492 9187518.563 20 3267
C235 h-C235 829089.895 9187514.673 42 3309

i C235-i 829070.414 9187452.529 75 3384
j i-j 829100.411 9187455.367 31 3415
C236 j-C236 829116.628 9187430.769 30 3445
k C236-k 829108.788 9187456.159 9 3454
C237 k-C237 829116.846 9187443.997 15 3469
C238 C237-C238 829133.646 9187458.511 25 3494
CRPT7-16 C238-CRPT7-16 829063.957 9187434.615 20 3514
CAP. PÁNFILO 828625.871 9187439.533
RESERVORIO CAP.-RES. 828669.88 9187437.81 45 45
A RES.-A 828762.875 9187502.879 115 160
B A-B 828782.156 9187523.006 30 190
C239 B-C239 828787.297 9187521.535 6 196
C C239 -C 828845.237 9187591.41 95 291
C240 C-C240 828867.14 9187616.291 35 326
D C240 -D 828892.902 9187568.104 55 381
C241 D-C241 828895.133 9187570.83 5 386
C242 C241 -C242 828995.761 9187538.349 110 496
E C242 -E 828878.049 9187434.71 135 631
C243 E-C243 828871.348 9187423.05 15 646
F C243 -F 828908.041 9187420.483 35 681
C244 F-C244 828908.158 9187398.146 23 704
G C244 -G 828948.967 9187413.752 44 748
C245 G-C245 828948.057 9187421.352 8 756
H C245 -H 828977.309 9187417.145 30 786
C246 H-C246 828991.189 9187395.798 26 812
I C246 -I 828991.367 9187419.98 15 827
C247 I-C247 828976.8 9187452.328 36 863
J C247 -J 829016.18 9187424.983 26 889
C248 J-C248 828998.748 9187468.389 47 936
K C248 -K 829048.503 9187431.499 35 971
C249 K-C249 829045.747 9187441.331 12 983
CRP T7-16
C249 -CRP T7-
16
829063.957 9187434.615 16 999
L CRP T7-16-L 829130.526 9187368.162 100 1099
C250 L-C250 829137.586 9187360.942 12 1111
M C250 -M 829147.105 9187369.476 17 1128
C251 M-C251 829153.053 9187346.413 25 1153
N C251 -N 829155.226 9187370.119 10 1163
C252 N-C252 829158.871 9187358.578 13 1176
O C252 -O 829170.298 9187371.313 15 1191
C253 O-C253 829182.862 9187338.477 37 1228
P C253 -P 829179.414 9187372.036 10 1238

C254 P-C254 829182.107 9187362.831 10 1248
Q C254 -Q 829216.544 9187375.88 38 1286
C255 Q-C255 829227.42 9187357.25 22 1308
R C255 -R 829234.489 9187378.371 20 1328
S R-S 829237.805 9187358.592 22 1350
C256 S-C256 829261.245 9187355.651 25 1375
T C256 -T 829239.876 9187346.243 13 1388
C257 T-C257 829259.792 9187340.928 21 1409
U C257 -U 829241.738 9187335.141 12 1421
C258 U-C258 829258.143 9187327.566 18 1439
V C258 -V 829243.597 9187324.058 12 1451
C259 V-C259 829245.514 9187312.625 12 1463
W C259 -W 829249.768 9187319.816 8 1471
C260 W-C260 829251.014 9187309.81 11 1482
C261 C260 -C261 829255.939 9187315.574 8 1490
X C261 -X 829237.393 9187378.774 5 1495
Y X-Y 829238.025 9187398.029 20 1515
C262 Y-C262 829243.058 9187396.858 6 1521
C263 C262 -C263 829238.47 9187411.607 14 1535
Z C263 -Z 829242.845 9187379.478 6 1541
C264 Z-C264 829242.845 9187379.478 5 1546
a C264 -a 829263.93 9187380.594 22 1568
b a-b 829262.441 9187391.49 11 1579
C265 b-C265 829268.874 9187393.736 7 1586
c C265 -c 829259.741 9187411.235 20 1606
C266 c-C266 829272.805 9187415.232 14 1620
d C266 -d 829257.303 9187429.062 18 1638
C267 d-C267 829263.628 9187431.583 7 1645
e C267 -e 829255.354 9187443.323 15 1660
C268 e-C268 829258.494 9187444.382 5 1665
C269 C268 -C269 829254.794 9187447.482 5 1670
f C269 -f 829342.42 9187395.335 80 1750
C270 f-C270 829347.639 9187389.57 8 1758
g C270 -g 829395.141 9187406.476 55 1813
C271 g-C271 829396.398 9187343.003 65 1878
CRP T7-17
C271 -CRP T7-
17
829404.42 9187408.437 10 1888
h CRP T7-17-h 829500.004 9187409.131 98 1986
C272 h-C272 829521.001 9187294.666 118 2104
i C272 -i 829519.344 9187409.106 20 2124
C273 i-C273 829519.344 9187409.106 6 2130
j C273 -j 829543.02 9187416.769 25 2155

C274 j-C274 829556.099 9187348.093 70 2225
k C274 -k 829557.38 9187414.35 15 2240
C275 k-C275 829559.013 9187399.507 15 2255
l C275 -l 829624.435 9187362.07 90 2345
m l-m 829608.678 9187330.493 36 2381
C276 m-C276 829613.176 9187326.835 6 2387
C277 C276 -C277 829605.873 9187324.873 7 2394
CRP T7-18
C277 -CRP T7-
18
829651.128 9187318.91 52 2446
n CRP T7-18-n 829716.758 9187233.918 108 2554
C278 n-C278 829714.649 9187232.17 5 2559
o C278 -o 829766.005 9187162.596 87 2646
C279 o-C279 829771.469 9187163.628 6 2652
p C279 -p 829792.367 9187128.22 45 2697
C280 p-C280 829789.57 9187122.263 7 2704
q C280 -q 829812.478 9187088.211 47 2751
C281 q-C281 829815.705 9187088.562 5 2756
r C281 -r 829837.427 9187057.361 40 2796
C282 r-C282 829839.591 9187060.335 5 2801
s C282 -s 829836.357 9187038.082 20 2821
C283 s-C283 829839.915 9187038.363 5 2826
t C283 -t 829837.64 9187015.827 22 2848
C284 t-C284 829841.725 9187018.99 5 2853
C285 C284 -C285 829831.772 9186977.048 40 2893
u C285 -u 828775.969 9187369.882 127 3020
C286 u-C286 828776.653 9187358.832 12 3032
v C286 -v 828854.277 9187296.544 108 3140
C287 v-C287 828854.351 9187290.424 7 3147
w C287 -w 828864.042 9187291.454 12 3159
x w-x 828890.381 9187300.436 30 3189
C288 x-C288 828927.701 9187281.652 42 3231
y C288 -y 828894.557 9187301.318 5 3236
C289 y-C289 828893.22 9187307.875 7 3243
z C289 -z 828967.55 9187302.465 75 3318
a1 z-a1 828972.79 9187313.076 12 3330
C290 a1-C290 828962.628 9187323.359 15 3345
C291 C290 -C291 828978.93 9187325.49 15 3360
b1 C291 -b1 829005.392 9187298.387 40 3400
c1 b1-c1 829043.973 9187255.983 58 3458
C292 c1-C292 829038.289 9187250.457 8 3466
C293 C292 -C293 829058.398 9187241.144 21 3487
d1 C293 -d1 829036.547 9187295.029 32 3519

C294 d1-C294 829038.576 9187285.214 11 3530
e1 C294 -e1 829085.984 9187289.701 50 3580
C295 e1-C295 829102.2 9187282.79 18 3598
C296 C295 -C296 829149.304 9187214.442 100 3698
f1 C296 -f1 829022.675 9187208.774 180 3878
C297 f1-C297 829028.891 9187202.591 10 3888
g1 C297 -g1 829177.387 9187163.769 162 4050
C298 g1-C298 829180.247 9187162.063 5 4055
CRP T7-19
C298 -CRP T7-
19
829194.18 9187161.105 18 4073
h1 CRP T7-19-h1 829212.698 9187158.189 20 4093
i1 h1-i1 829235.755 9187181.383 33 4126
C299 i1-C299 829240.739 9187182.629 6 4132
j1 C299 -j1 829253.289 9187199.02 25 4157
k1 j1-k1 829252.751 9187207.558 9 4166
C300 k1-C300 829257.907 9187209.851 6 4172
C301 C300 -C301 829252.114 9187217.687 11 4183
C302 C301 -C302 829272.044 9187217.667 28 4211
l1 C302 -l1 829225.624 9187156.153 15 4226
C303 l1-C303 829231.054 9187153.928 6 4232
m1 C303 -m1 829290.796 9187163.619 67 4299
C304 m1-C304 829293.8 9187165.904 5 4304
n1 C304 -n1 829337.822 9187170.194 48 4352
C305 n1-C305 829338.086 9187176.325 7 4359
o1 C305 -o1 829341.755 9187170.746 5 4364
C306 o1-C306 829346.658 9187162.476 10 4374
p1 C306 -p1 829391.737 9187174.379 51 4425
C307 p1-C307 829396.088 9187206.995 33 4458
CRP T7-20
C307 -CRP T7-
20
829404.844 9187174.56 14 4472
q1 CRP T7-20-q1 829415.532 9187174.707 11 4483
C308 q1-C308 829418.364 9187176.71 5 4488
r1 C308 -r1 829482.484 9187178.664 70 4558
C309 r1-C309 829486.206 9187180.353 5 4563
s1 C309 -s1 829570.539 9187158.936 92 4655
C310 s1-C310 829576.304 9187155.785 7 4662
CRP T7-21
C310 -CRP T7-
21
829577.937 9187160.744 8 4670
t1 CRP T7-21-t1 829595.272 9187164.979 18 4688
C311 t1-C311 829575.368 9187229.603 68 4756
C312 C311 -C312 829616.791 9187170.237 23 4779
LÍNE DE CONDUCCIÓN Y DISTRIBUCIÓN: CASERÍO SAN JOSÉ

VERTICE LADO - TRAMO ESTE NORTE
DISTANCIA
PARCIAL
DISTANCIA
ACUMULADA
CAP.
ATONSHAICO
826760.935 9188566.176
CRP T7-01 CAP-CRP 01 826620.996 9188538.323 155 155
CRP T7-02 CRP 01 - CRP 02 826570.756 9188507.995 60 215
CRP T7-03 CRP 02 - CRP 03 826489.663 9188464.589 95 310
RESERVORIO CRP 03 - RES. 826431.506 9188454.287 60 370
CRP T7-04 RES. - CRP T7-04 826327.227 9188587.912 175 545
CRP T7-05 CRP T7-04-CRP T7-05 826221.616 9188639.867 120 665
C1 CRP T7-05-C1 826123.831 9188654.308 100 765
CRP T7-06 C1 -CRP T7-06 826096.292 9188742.277 165 930
CRP T7-07 CRP T7-06-CRP T7-07 825975.146 9188734.402 122 1052
A CRP T7-07-A 825919.84 9188605.444 142 1194
C2 A-C2 825920.655 9188596.249 10 1204
CRP T7-08 C2 -CRP T7-08 825852.509 9188570.623 77 1281
B CRP T7-08-B 825829.789 9188558.873 27 1308
C3 B-C3 825821.978 9188561.87 10 1318
C4 C3 -C4 825743.62 9188514.31 100 1418
C C4 -C 825948.723 9188811.553 165 1583
C5 C-C5 825928.298 9188790.731 30 1613
D C5 -D 825788.45 9188886.792 178 1791
CRP T7-09 D-CRP T7-09 825774.415 9188853.551 38 1829
C6 CRP T7-09-C6 825778.789 9188815.855 38 1867
E C6 -E 825755.275 9188901.364 37 1904
C7 E-C7 825702.39 9188923.599 58 1962
F C10-RES 825746.297 9188887.238 17 1979
C8 RES-L 825743.007 9188881.903 6 1985
C9 C8 -C9 825693.076 9188890.334 55 2040
G C9 -G 826402.333 9188457.575 30 2070
C10 G-C10 826399.588 9188461.947 6 2076
CRP T7-10 C10 -CRP T7-10 826360.116 9188455.977 45 2121
H CRP T7-10-H 826323.033 9188448.323 40 2161
C11 H-C11 826321.269 9188396.854 52 2213
CRP T7-11 C11 -CRP T7-11 826296.826 9188441.861 28 2241
I CRP T7-11-I 826229.329 9188425.516 70 2311
C12 I-C12 826230.189 9188366.562 60 2371
J C12 -J 826210.517 9188421.173 20 2391
C13 J-C13 826200.018 9188476.75 58 2449
K C13 -K 826170.495 9188411.58 43 2492
C14 K-C14 826165.743 9188422.56 12 2504
CRP T7-12 C14 -CRP T7-12 826158.136 9188408.617 13 2517

L CRP T7-12-L 826060.438 9188385.199 101 2618
C15 L-C15 826068.317 9188337.136 50 2668
CRP T7-13 C15 -CRP T7-13 826048.605 9188382.363 13 2681
M CRP T7-13-M 825962.127 9188317.878 108 2789
C16 M-C16 825961.387 9188318.87 5 2794
CRP T7-14 C16 -CRP T7-14 825912.609 9188280.953 62 2856
N CRP T7-14-N 825861.092 9188242.538 65 2921
C17 N-C17 825861.705 9188225.426 18 2939
O C17 -O 825849.898 9188234.191 15 2954
C18 O-C18 825814.675 9188338.794 112 3066
CRP T7-15 C18 -CRP T7-15 825807.302 9188202.428 54 3120
P CRP T7-15-P 825692.435 9188167.184 122 3242
C19 P-C19 825678.986 9188182.33 21 3263
CRP T7-16 C19 -CRP T7-16 825653.435 9188155.217 42 3305
Q CRP T7-16-Q 825604.422 9188140.179 53 3358
C20 Q-C20 825619.52 9188115.597 30 3388
R C20 -R 825564.174 9188127.829 44 3432
C21 R-C21 825520.575 9188157.245 53 3485
C22 C21 -C22 825467.354 9188098.122 102 3587
CRP T7-17 C22 -CRP T7-17 826343.863 9188352.256 136 3723
CRP T7-18 CRP T7-17-CRP T7-18 826282.479 9188280.796 95 3818
CRP T7-19 CRP T7-18-CRP T7-19 826169.394 9188089.128 240 4058
RESERVORIO CRP T7-19-RES. 826090.453 9188029.812 100 4158
S RESERVORIO -S 826063.927 9188009.027 35 4193
C23 S-C23 826129 9187943.122 93 4286
CRP T7-20 C23 -CRP T7-20 826006.952 9187962.874 75 4361
T CRP T7-20-T 825995.896 9187953.606 15 4376
U T-U 825900.734 9187960.685 97 4473
C24 U-C24 825894.754 9187968.304 10 4483
V C24 -V 825856.116 9187964.004 45 4528
C25 V-C25 825832.489 9187995.063 40 4568
CRP T7-21 C25 -CRP T7-21 825845.795 9187964.772 11 4579
W CRP T7-21-W 825798.297 9187968.305 48 4627
C26 W-C26 825829.634 9187911.332 65 4692
X C26 -X 825786.176 9187969.207 13 4705
C27 X-C27 825796.719 9187936.599 35 4740
CRP T7-22 C27 -CRP T7-22 825691.199 9187961.116 96 4836
C28 CRP T7-22-C28 825644.259 9187953.629 30 4866
Y C28 -Y 825953.786 9187877.589 88 4954
C29 Y-C29 826006.25 9187764.524 125 5079
CRP T7-23 C29 -CRP T7-23 825935.516 9187844.706 38 5117
RESERVORIO CRP T7-23-RES. 825836.548 9187722.49 160 5277

Z RESERVORIO -Z 825798.908 9187699.452 45 5322
C30 Z-C30 825789.067 9187725.749 30 5352
a C30 -a 825777.067 9187686.084 27 5379
C31 a-C31 825767.826 9187695.878 15 5394
b C31 -b 825755.826 9187673.084 25 5419
C32 b-C32 825739.8 9187684.834 20 5439
CRP T7-24 C32 -CRP T7-24 825720.387 9187653.567 41 5480
c CRP T7-24-c 825708.133 9187647.136 14 5494
d c-d 825746.937 9187591.371 70 5564
C33 d-C33 825745.167 9187590.491 5 5569
e C33 -e 825751.219 9187526.666 65 5634
C34 e-C34 825757.934 9187514.717 15 5649
f C34 -f 825750.241 9187520.844 6 5655
C35 f-C35 825744.295 9187519.626 7 5662
g C35 -g 825740.396 9187462.259 60 5722
C36 g-C36 825742.115 9187461.62 5 5727
h C36 -h 825736.678 9187440.132 23 5750
C37 h-C37 825706.219 9187439.164 32 5782
i C37 -i 825733.107 9187409.779 31 5813
C38 i-C38 825728.814 9187402.57 5 5818
CRP T7-25 C38 -CRP T7-25 825732.042 9187400.38 5 5823
j CRP T7-25-j 825726.629 9187352.594 53 5876
C39 j-C39 825703.272 9187351.992 25 5901
CRP T7-26 C39 -CRP T7-26 825725.718 9187344.556 9 5910
k CRP T7-26-k 825679.32 9187231.497 125 6035
C40 k-C40 825698.662 9187185.721 50 6085
CRP T7-27 C40 -CRP T7-27 825667.713 9187203.28 32 6117
l CRP T7-27-l 825643.616 9187078.908 128 6245
C41 l-C41 825638.258 9187051.447 30 6275
C42 C41 -C42 825704.985 9187044.979 72 6347
m C42 -m 825556.901 9187174.34 115 6462
C43 m-C43 825515.323 9187190.223 45 6507
n C43 -n 825549.637 9187168.223 10 6517
C44 n-C44 825567.411 9187152.473 25 6542
o C44 -o 825531.18 9187152.681 25 6567
C45 o-C45 825466.339 9187171.192 68 6635
p C45 -p 825522.413 9187145.298 12 6647
C46 p-C46 825536.579 9187126.282 25 6672
CRP T7-28 C46 -CRP T7-28 825502.288 9187128.352 27 6699
q CRP T7-28-q 825466.671 9187098.36 47 6746
C47 q-C47 825452.035 9187098.621 15 6761
r C47 -r 825465.794 9187092.21 7 6768

C48 r-C48 825478.527 9187084.641 15 6783
s C48 -s 825461.615 9187062.905 30 6813
C49 s-C49 825474.387 9187050.193 19 6832
t C49 -t 825460.088 9187051.887 12 6844
C50 t-C50 825439.107 9187058.217 22 6866
u C50 -u 825458.48 9187040.927 12 6878
C51 u-C51 825471.627 9187022.175 23 6901
v C51 -v 825457.226 9187032.128 9 6910
C52 v-C52 825439.207 9187031.917 19 6929
w C52 -w 825454.689 9187014.337 18 6947
C53 w-C53 825467.553 9186997.883 22 6969
CRP T7-29 C53 -CRP T7-29 825440.685 9186978.367 40 7009
x CRP T7-29-x 825432.584 9186961.95 20 7029
y x-y 825386.251 9186979.963 50 7079
C54 y-C54 825358.685 9186990.68 30 7109
C55 C54 -C55 825376.183 9186961.029 22 7131
z C55 -z 825416.995 9186930.358 36 7167
C56 z-C56 825402.863 9186935.767 16 7183
C57 C56 -C57 825405.731 9186907.53 26 7209
a1 C57 -a1 825642.071 9187575.74 100 7309
C58 a1-C58 825650.515 9187558.661 20 7329
b1 C58 -b1 825630.859 9187557.198 23 7352
C59 b1-C59 825642.877 9187529.462 32 7384
CRP T7-30 C59 -CRP T7-30 825614.339 9187534.221 30 7414
c1 CRP T7-30-c1 825609.084 9187528.864 8 7422
d1 c1-d1 825578.639 9187568.783 52 7474
C60 d1-C60 825578.657 9187562.044 7 7481
e1 C60 -e1 825481.516 9187598.852 103 7584
C61 e1-C61 825480.119 9187597.689 5 7589
C62 C61 -C62 825459.259 9187605.743 25 7614
f1 C62 -f1 825591.258 9187510.694 26 7640
C63 f1-C63 825596.019 9187495.888 16 7656
g1 C63 -g1 825584.118 9187501.536 12 7668
C64 g1-C64 825600.215 9187478.995 30 7698
h1 C64 -h1 825551.996 9187456.043 56 7754
C65 h1-C65 825539.187 9187460.864 14 7768
i1 C65 -i1 825545.412 9187446.972 12 7780
C66 i1-C66 825560.852 9187439.975 18 7798
j1 C66 -j1 825539.682 9187439.078 10 7808
C67 j1-C67 825525.674 9187443.001 15 7823
k1 C67 -k1 825536.847 9187435.171 5 7828
C68 k1-C68 825551.673 9187425.176 20 7848

l1 C68 -l1 825527.85 9187422.777 16 7864
C69 l1-C69 825544.92 9187402.362 27 7891
m1 C69 -m1 825524.147 9187419.277 6 7897
C70 m1-C70 825511.005 9187429.445 17 7914
C71 C70 -C71 825520.488 9187415.819 6 7920

Anexo 02
Panel Fotográfico

FOTO 1: Vista panorámica del Caserío Lachuque
FOTO 2: Vista panorámica del Caserío San José

FOTO 3: Vista panorámica del Caserío Lic Lic
FOTO 4: Vista Colegio - Caserío Lic Lic

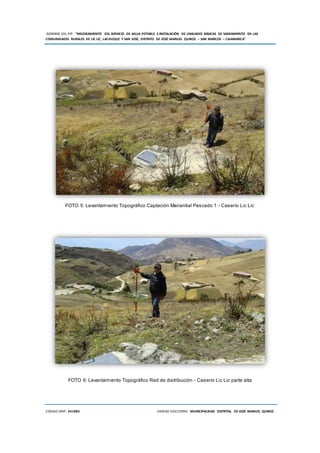

FOTO 5: Levantamiento Topográfico Captación Manantial Pescado 1 - Caserío Lic Lic
FOTO 6: Levantamiento Topográfico Red de distribución - Caserío Lic Lic parte alta

FOTO 7: Vista de la captación de manantial Pescado 2 - Caserío Lic Lic parte alta
FOTO 8: Levantamiento Topográfico captación de manantial Pescado 2 - Caserío Lic Lic parte alta

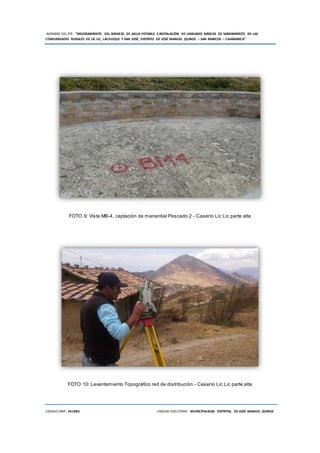

FOTO 9: Vista MB-4, captación de manantial Pescado 2 - Caserío Lic Lic parte alta
FOTO 10: Levantamiento Topográfico red de distribución - Caserío Lic Lic parte alta

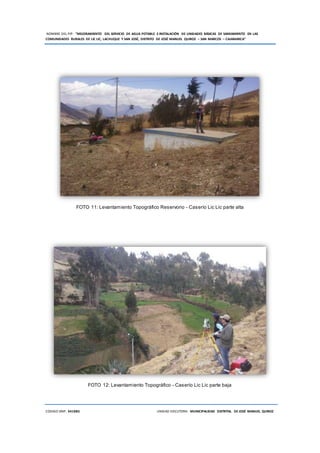

FOTO 11: Levantamiento Topográfico Reservorio - Caserío Lic Lic parte alta
FOTO 12: Levantamiento Topográfico - Caserío Lic Lic parte baja

FOTO 13: Levantamiento Topográfico - Caserío Lic Lic parte baja
FOTO 14: Levantamiento Topográfico Red de Distribución - Caserío Lic Lic

FOTO 15: Levantamiento Topográfico Red de Distribución - Caserío Lic Lic
FOTO 16: Equipo de Topografía - Caserío Lic Lic

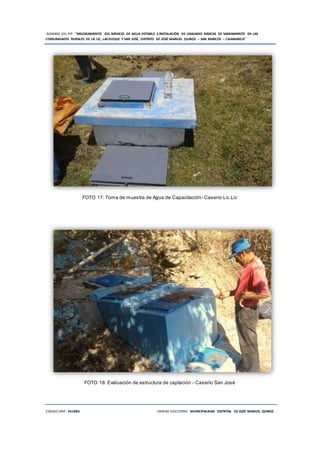

FOTO 17: Toma de muestra de Agua de Capacitación- Caserío Lic Lic

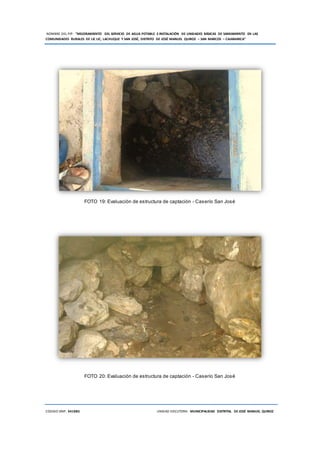

FOTO 18: Evaluación de estructura de captación - Caserío San José

FOTO 21: Levantamiento Topográfico - Caserío San José
FOTO 22: Levantamiento Topográfico - Caserío San José

FOTO 23. Aforo de caudal - Caserío San José
FOTO 24. Toma de muestra de captación - Caserío San José

FOTO 25. Reunión con autoridades - Caserío Lachuque
FOTO 26. Recopilación de Información - Caserío Lachuque

FOTO 27. Institución Educativa N° 82034 - Caserío Lachuque
FOTO 28. Institución Educativa N° 82034 - Caserío Lachuque

Inf. topografia shirac

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Inf. topografia shirac

Más de PEDRO PABLO MARIN VELASQUEZ

Último

Inf. topografia shirac
