Este documento describe los procedimientos para establecer una red geodésica utilizando GPS diferencial para el proyecto de mejoramiento de la carretera Ilabaya-Cambaya en Camilaca, Perú. Se utilizaron 3 puntos de control del Instituto Geográfico Nacional y se establecieron 2 puntos base y 14 puntos de control a lo largo de la carretera. Los datos fueron procesados y ajustados mediante el método de mínimos cuadrados para determinar las coordenadas UTM y geográficas de los puntos.

1. Mz – O, Lt – 27 San Ignacio – S.J.L. - LIMA 999-480-120, rpm #999-480-120 – rpc 965-725-551
rmaguinah@hotmail.com – maguina.ingenieros@hotmail.com

2. ‐ 2 ‐
GENERALIDADES
UBICACION DEL PROYECTO
PROCEDIMIENTOS
1.‐ CONTROL HORIZONTAL
1.1.‐ SISTEMA DE COORDENADAS
1.2.‐ PUNTOS DE CONTROL
1.3.‐ PARAMETROS DE MEDICION
1.4.‐ PROCESAMIENTO Y AJUSTE
1.5.‐ CONTROL DE CALIDAD
1.6.‐ CONVERSION DE COORDENADAS UTM A TOPOGRAFICAS
1.7.‐ VERIFICACION DE DISTANCIAS TOPOGRAFICAS
2.‐ CONTROL VERTICAL
3.‐ CONCLUSIONES Y RECOMENDACIONES
4. ‐ PERSONAL
5.‐ EQUIPOS
6.‐ SOFTWARE
7.‐ ANEXOS
7.1.‐ TARJETA DE VALORES DE LOS PUNTOS DEL IGN
7.2.‐ CUADRO DE COORDENADAS DE LOS PUNTOS DE CONTROL

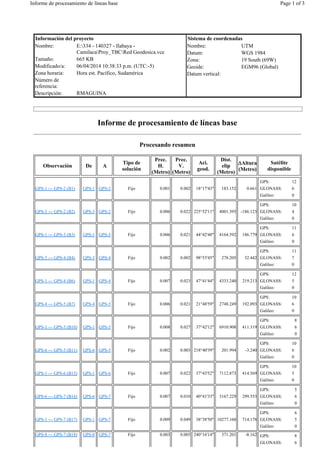

7.3.‐ REPORTES POST PROCESO BASE‐LINE
7.4.‐ REPORTE DE CIERRES
7.5.‐ REPORTE DE AJUSTE DE REDES
7.6.‐ FICHAS TECNICAS DE LOS PUNTOS
7.7.‐ ESPECIFICACIONES TECNICAS DE LOS EQUIPOS
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA

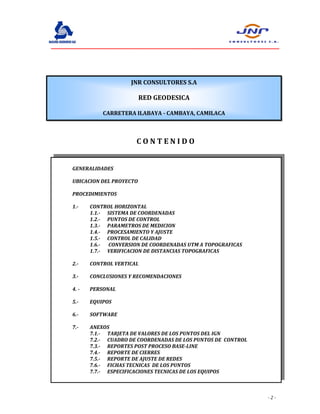

C O N T E N I D O

3. ‐ 3 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
 GENERALIDADES
El proyecto corresponde a la construcción y mejoramiento a Nivel de Pavimentación del
Tramo Carretero Ilabaya – Cambaya ‐ Camilaca y tiene la finalidad de establecer la viabilidad del
proyecto bajo el marco del Sistema Nacional de Inversión Pública (SNIP), definiendo los aspectos
técnicos fundamentales del Proyecto “Mejoramiento de la Carretera Ilabaya – Cambaya –
Camilaca”, a fin de mejorar e impulsar el desarrollo socio económico de las zonas involucradas
El presente trabajo tiene como objetivo de Establecer una Red Geodésica (Puntos de
Control), con equipos geodésicos Diferenciales de doble frecuencia (GPS ‐ GNSS), para la ejecución
y control del proyecto “MEJORAMIENTO DE LA CARRETERA ILABAYA – CAMBAYA, CAMILACA”
 UBICACION DEL PROYECTO
Departamentos : TACNA
Provincias : JORGE BASADRE, CANDARAVE
Distritos : LOCUMBA, ILABAYA ‐ CAMILACA
CARRETERA
ILABAYA – CAMBAYA,
CAMILACA

4. ‐ 4 ‐
 PERIODO Y DURACIÓN DE LOS TRABAJOS
Los trabajos de campo (Ubicación, Monumentación, Medición) y gabinete (Procesamiento
de la Información satelital), se realizaron en el siguiente periodo:
INICIO : 28 de marzo del 2014
FIN : 04 de abril del 2014
 PROCEDIMIENTOS
1.‐ CONTROL HORIZONTAL
1.1.‐ SISTEMA DE COORDENADAS
Datum WGS 84
Sistema de Coordenadas UTM
Zona 19
Modelo Geoidal EGM96
1.2.‐ GEOREFERENCIACION
Para el control Horizontal, se utilizó el método Diferencial o Estático, el cual consiste
en colocar un equipo GPS Master (BASE), en un punto de coordenadas conocidas y los GPS
Rover en puntos donde se establecerán las coordenadas geodésicas.
Para establecer la Red Geodésica, se utilizó 03 puntos Geodésicos del Instituto
Geográfico Nacional (IGN): MQ01 ‐ MOQUEGUA, MQ02 ‐ ILO y TC01 ‐ TACNA, DE LA RED
GEOCENTRICA NACIONAL, de Orden 0, ubicados en las oficinas del Gobierno Regional de
Moquegua, Municipalidad Provincial de Ilo y del Gobierno Regional de Tacna
respectivamente.
Los valores de las coordenadas y elevación, proporcionados por el IGN, se muestran
en el siguiente cuadro: (Anexo 7.1)
COORDENADAS UTM
Nro Nombre Norte Este
Altura
Geoidal
1.- MQ01 8098343.228 295565.601 1471.744
2.- MQ02 8048712.904 251499.374 15.37
3.- TC01 8008868.727 366948.841 570.154

5. ‐ 5 ‐
COORDENADAS GEOGRAFICAS
Nro Nombre Latitud Longitud
Altura
Elipsoidal
1.- MQ01 S17°11'26.244433" O70°55'20.099863" 1,509.610
2.- MQ02 S17°38'04.168920" O71°20'31.461910" 44.341
3.- TC01 S18°00'16.095250" O70°15'24.401150" 604.613
1.2.‐ PUNTOS DE CONTROL
En la zona del proyecto se establecieron 02 Puntos Geodésicos Bases para el
proyecto, ubicados en el inicio (0+000) y final (32+250) del proyecto.
Nro Nombre Ubicación Referencial
1 GPS-1 Km 0+000
2 GPS-16 Km 32+000

6. ‐ 6 ‐
A partir de estos 02 Puntos Base, se establecieron 14 puntos de control para el
proyecto, ubicados estratégicamente a lo largo del proyecto:
Nro Nombre Ubicación Referencial
1 GPS-1 Km 0+070
2 GPS-2 Km 0+250
3 GPS-3 Km 4+900
4 GPS-4 Km 5+200
5 GPS-5 Km 9+750
6 GPS-6 Km 9+980
7 GPS-7 Km 14+330
8 GPS-8 Km 14+780
9 GPS-9 Km 19+950
10 GPS-10 Km 20+160
11 GPS-11 Km 24+450
12 GPS-12 Km 24+700
13 GPS-13 Km 27+880
14 GPS-14 Km 28+250
15 GPS-15 Km 31+900
16 GPS-16 Km 32+300

7. ‐ 7 ‐
En este Proyecto, se usaron 07 receptores GPS Diferenciales L1/L2 ‐ GNSS (02 Base y
05 Rover), para tener lecturas simultaneas, y realizar una triangulación geodésica sólida
para asegurar la calidad de la información.
1.3.‐ PARAMETROS DE MEDICION
Los parámetros de medición, utilizados para éste trabajo fueron los siguientes:
Sistema Estático Diferencial GPS
Equipos (Ptos. Bases) 03 GPS Master y 02 GPS Rover
Equipos (Ptos. de
Control)
02 GPS Master y 05 GPS Rover
Frecuencias GPS L1, L2 – GLONASS
Tiempo (Ptos. Base) 08:00 hrs. Continuas, promedio.
Tiempo (Ptos. de Control) 02:00 hrs. Continuas, promedio.
Nro Satélites
4 satélites como mínimo.
3 para la posición y 1 para la altura
Intervalo de grabación 5 segundos
Mascara de elevación 10 grados
Dilución
PDOP menor a 6, para considerar buena la
información
1.4.‐ PROCESAMIENTO Y AJUSTE
La información es analizada, luego se realiza el post‐proceso de las líneas‐base
utilizando el programa TBC v2.60 de Trimble Navigation (Trimble Business Center)
generadas a través de las estaciones GPS+GNSS con el método Estático. Las
consideraciones tomadas para el proceso son los siguientes:
 Examinar los detalles de la solución de línea base que no están disponibles en el
resumen de una línea, tales como los errores en NEE (Norte, Este, Elevación), o el
número de mediciones utilizadas y/o rechazadas.
 Verificar la información de estación de la solución con respecto a las notas tomadas
en el campo. Ponga atención especial a:
• Los nombres de estación
• Las alturas de antena, tipos y métodos de medición
• Los tiempos de inicio y parada
 Comprobar el resumen de seguimiento (rastreo) de fase del satélite de cada estación,
para notar cualquier interrupción o vacío en las señales L1 o L2.
 Comprobar el resumen de seguimiento de fases del satélite combinado.
 Comprobar los dibujos residuales de cada satélite. Estos muestran el RMS de cada
satélite, utilizado para determinar la solución de línea base, a su vez rechazar en los
tiempos donde se genere mayor valor de RMS.

8. ‐ 8 ‐
Posteriormente se realiza el Ajuste de Redes por el método de Mínimos Cuadrados,
basado en la teoría de probabilidades, para la determinación de los valores de las
coordenadas.
La finalidad de realizar un ajuste por mínimos cuadrados de una red es:
 Estimar y quitar los errores aleatorios.
 Proporcionar una solución única cuando existen datos redundantes.
 Minimizar las correcciones hechas a las observaciones.
 Detectar equivocaciones y errores grandes.
 Generar información para el análisis, incluidas las estimaciones de la precisión.
Una vez completado y logrado un ajuste por mínimos cuadrados se determinará qué:
 No existen equivocaciones ni errores sistemáticos en las observaciones y puntos de
control
 Cualquier error remanente será pequeño, aleatorio, y adecuadamente distribuido.
Un ajuste por mínimos cuadrados asegura buenos cierres de posiciones y
estimaciones de repetitividad; de esta manera se asegura la fiabilidad de las mediciones
actuales y futuras.
.
Para completar un ajuste logrado, una red de mínimos cuadrados debe satisfacer los
siguientes criterios:
 La red debe cerrarse geométrica y matemáticamente.
 La suma de los cuadrados ponderados de los residuales debe ser minimizada.
Los valores obtenidos de las coordenadas de los puntos de control en el sistema, se
muestran en el anexo 7.2.
COORDENADAS UTM
Nro Nombre Norte Este
Altura
Geoidal
1 GPS-1 8,073,554.230 339,219.833 1,409.148
2 GPS-2 8,073,728.558 339,275.941 1,409.783
3 GPS-3 8,076,536.673 342,126.019 1,595.368
4 GPS-4 8,076,495.792 342,401.180 1,627.794
5 GPS-5 8,079,054.804 343,402.659 1,819.530
6 GPS-6 8,079,213.448 343,527.667 1,822.744
7 GPS-7 8,081,630.437 345,574.019 2,121.876
8 GPS-8 8,081,816.928 345,894.932 2,129.991
9 GPS-9 8,083,978.163 348,139.560 2,452.753
10 GPS-10 8,084,185.173 348,182.173 2,455.802
11 GPS-11 8,085,141.058 348,028.538 2,819.325
12 GPS-12 8,084,884.754 347,767.552 2,834.634
13 GPS-13 8,086,900.993 347,962.599 3,076.426
14 GPS-14 8,086,739.174 348,262.515 3,087.939
15 GPS-15 8,088,021.284 349,264.367 3,367.370
16 GPS-16 8,088,297.411 349,393.427 3,388.990

9. ‐ 9 ‐
COORDENADAS GEOGRAFICAS
Nro Nombre Latitud Longitud
Altura
Elipsoidal
1 GPS-1 S17°25'05.212084" O70°30'49.425926" 1,446.959
2 GPS-2 S17°24'59.555716" O70°30'47.478000" 1,447.618
3 GPS-3 S17°23'28.934113" O70°29'10.164828" 1,633.738
4 GPS-4 S17°23'30.333331" O70°29'00.852949" 1,666.180
5 GPS-5 S17°22'07.339238" O70°28'26.255738" 1,858.277
6 GPS-6 S17°22'02.209715" O70°28'21.979637" 1,861.518
7 GPS-7 S17°20'44.090904" O70°27'12.036803" 2,161.069
8 GPS-8 S17°20'38.103092" O70°27'01.118974" 2,169.228
9 GPS-9 S17°19'28.342813" O70°25'44.543655" 2,492.387
10 GPS-10 S17°19'21.618832" O70°25'43.048317" 2,495.461
11 GPS-11 S17°18'50.485657" O70°25'48.011155" 2,859.072
12 GPS-12 S17°18'58.760379" O70°25'56.914630" 2,874.335
13 GPS-13 S17°17'53.216924" O70°25'49.801550" 3,116.349
14 GPS-14 S17°17'58.553484" O70°25'39.685746" 3,127.868
15 GPS-15 S17°17'17.085391" O70°25'05.438854" 3,407.500
16 GPS-16 S17°17'08.133460" O70°25'00.999819" 3,429.157
FACTORES DE CORRECCION
Nro Nombre
Factores
Escala Altura Combinado
1 GPS-1 0.999920 0.999773 0.999693
2 GPS-2 0.999919 0.999773 0.999693
3 GPS-3 0.999908 0.999744 0.999652
4 GPS-4 0.999907 0.999739 0.999646
5 GPS-5 0.999903 0.999709 0.999612
6 GPS-6 0.999903 0.999708 0.999611
7 GPS-7 0.999895 0.999661 0.999556
8 GPS-8 0.999894 0.999660 0.999554
9 GPS-9 0.999885 0.999609 0.999495
10 GPS-10 0.999885 0.999609 0.999494
11 GPS-11 0.999886 0.999552 0.999438
12 GPS-12 0.999887 0.999550 0.999436
13 GPS-13 0.999886 0.999512 0.999398
14 GPS-14 0.999885 0.999510 0.999395
15 GPS-15 0.999881 0.999466 0.999347
16 GPS-16 0.999880 0.999463 0.999343

10. ‐ 10 ‐
Los resultados e información técnica se encuentran en los siguientes Anexos:
‐ Tarjeta de valores de los puntos del IGN: Anexo 7.1
‐ Cuadro de coordenadas : Anexo 7.2
‐ Reportes de Post‐proceso Base‐Line : Anexo 7.3
‐ Reporte de Cierres GNSS : Anexo 7.4
‐ Reportes de Ajuste de redes : Anexo 7.5
‐ Fichas Técnicas de los Puntos : Anexo 7.6
‐ Especificaciones Técnicas : Anexo 7.7
1.5.‐ CONTROL DE CALIDAD
Los Resultados de Cierres se muestran a continuación:

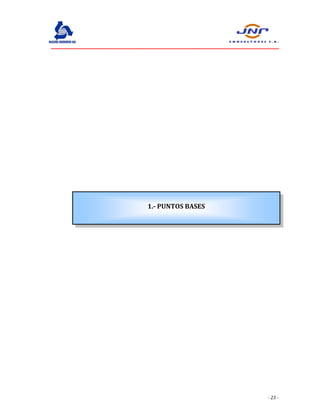

 PUNTOS BASES
 PUNTOS DE CONTROL

11. ‐ 11 ‐

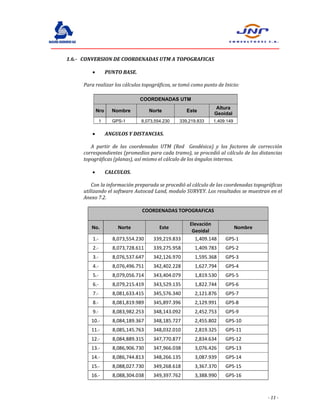

1.6.‐ CONVERSION DE COORDENADAS UTM A TOPOGRAFICAS
 PUNTO BASE.
Para realizar los cálculos topográficos, se tomó como punto de Inicio:
COORDENADAS UTM
Nro Nombre Norte Este
Altura
Geoidal
1 GPS-1 8,073,554.230 339,219.833 1,409.149
 ANGULOS Y DISTANCIAS.
A partir de las coordenadas UTM (Red Geodésica) y los factores de corrección
correspondientes (promedios para cada tramo), se procedió al cálculo de las distancias
topográficas (planas), así mismo el cálculo de los ángulos internos.
 CALCULOS.
Con la información preparada se procedió al cálculo de las coordenadas topográficas
utilizando el software Autocad Land, modulo SURVEY. Los resultados se muestran en el
Anexo 7.2.
COORDENADAS TOPOGRAFICAS
No. Norte Este
Elevación
Nombre
Geoidal
1.‐ 8,073,554.230 339,219.833 1,409.148 GPS‐1
2.‐ 8,073,728.611 339,275.958 1,409.783 GPS‐2
3.‐ 8,076,537.647 342,126.970 1,595.368 GPS‐3
4.‐ 8,076,496.751 342,402.228 1,627.794 GPS‐4
5.‐ 8,079,056.714 343,404.079 1,819.530 GPS‐5
6.‐ 8,079,215.419 343,529.135 1,822.744 GPS‐6
7.‐ 8,081,633.415 345,576.340 2,121.876 GPS‐7
8.‐ 8,081,819.989 345,897.396 2,129.991 GPS‐8
9.‐ 8,083,982.253 348,143.092 2,452.753 GPS‐9
10.‐ 8,084,189.367 348,185.727 2,455.802 GPS‐10
11.‐ 8,085,145.763 348,032.010 2,819.325 GPS‐11
12.‐ 8,084,889.315 347,770.877 2,834.634 GPS‐12
13.‐ 8,086,906.730 347,966.038 3,076.426 GPS‐13
14.‐ 8,086,744.813 348,266.135 3,087.939 GPS‐14
15.‐ 8,088,027.730 349,268.618 3,367.370 GPS‐15
16.‐ 8,088,304.038 349,397.762 3,388.990 GPS‐16

12. ‐ 12 ‐
1.7.‐ VERIFICACION DE DISTANCIAS TOPOGRAFICAS
Se ha realizado la verificación de las distancias Topográficas calculas y las Medidas
en Campo, cuyos resultados se muestran a continuación:
DISTANCIAS TOPOGRAFICAS
Puntos Calculada Medida Diferencias
GPS‐1
183.191 183.201 ‐0.010
GPS‐2
GPS‐3
278.279 278.294 ‐0.015
GPS‐4
GPS‐5
202.056 202.052 0.004
GPS‐6
GPS‐7
371.331 371.353 ‐0.022
GPS‐8
GPS‐9
211.457 211.467 ‐0.010
GPS‐10
GPS‐11
366.000 366.015 ‐0.015
GPS‐12
GPS‐13
340.992 340.996 0.004
GPS‐14
GPS‐15
304.999 305.005 ‐0.006
GPS‐16

13. ‐ 13 ‐
2‐ CONTROL VERTICAL.
Para el control vertical, (elevaciones) se ha utilizado las elevaciones elipsoidales de
los puntos de Control Base del IGN y la corrección por el modelo de ondulación, EGM96.
Este modelo Geopotencial EGM96 es uno de los modelos de la Tierra que consta de los
coeficientes armónicos esféricos para completar el grado y orden 360. It is a composite
solution, consisting of: (1) a combination solution to degree and order 70; (2) a block
diagonal solution from degree 71 to 359; and (3) the quadrature solution at degree 360. Se
trata de una solución compuesta, que consta de:
(1) Una combinación solución a grado y el orden 70.
(2) Un bloque diagonal solución de grado 71 a 359.
(3) La solución de cuadratura en grado 360.
Actualmente es el modelo utilizado por el Instituto Geográfico Nacional de nuestro
país.

14. ‐ 14 ‐
3.‐ CONCLUSIONES Y RECOMENDACIONES.
 El Sistema de Posicionamiento Global posee diversas ventajas ante otros métodos de
establecimiento de Redes geodésicas (Control Horizontal), como por ejemplo la
rapidez de la medición en el campo y la independencia que posee esta técnica en
cuanto a la adquisición de datos respecto a la visibilidad entre estaciones,
condicionada por la distancia entre ellas, condiciones climáticas y fenómenos
atmosféricos, y otras.
 La red obtenida cumple con los estándares de precisiones a nivel nacional, con un
nivel de confianza del 95%, para los trabajos geodésicos (Establecidos por Trimble
Navigation).
 Las Coordenadas del Punto Base MQ01, no cumplen con los estándares de precisión,
ya que cuenta con errores de N: 0.24, E: 0.47 y E: 0.40 mts, motivo por el cual en este
proyecto dicho punto se ha utilizado como referencia mas no como punto base. Esta
observación será remitida al Instituto Geográfico Nacional (IGN) para su aclaración y
rectificación correspondiente.

15. ‐ 15 ‐
 3.‐ PERSONAL.
3.1.‐ PERSONAL DE CAMPO
- Ing. RAUL MAGUIÑA HILASACA
- Top. JORGE CRUZ MAMANI
- Operad. VICTOR RAMIREZ MORALES
- Asistentes
3.2.- PERSONAL DE OFICINA
- Ing. RAUL MAGUIÑA HILASACA
4.‐ EQUIPOS.
4.1.‐ GPS DIFERENCIAL
- Marca : Trimble Navigation
- Modelo : R6 Series
- Frecuencias : GPS L1/L2 + GNSS
4.2.‐ GPS DIFERENCIAL
- Marca : Trimble Navigation
- Modelo : R4 Series
- Frecuencia : GPS L1/L2 + GNSS
4.3.‐ VARIOS
- Computadoras Corel Duo
- Cámaras Digital
- Camionetas 4x4
- Navegadores GPS
Las características técnicas de los equipos se adjuntan en el anexo 7.7.
.

16. ‐ 16 ‐
5.‐ SOFTWARE
 TGO v1.63 ‐ Trimble Geomatic Office
Trimble Navigation
 TBC v2.60 ‐ Trimble Business Center
Trimble Navigation
 Autocad Land 2009
AutoDesk
Atentamente,
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
Ing. RAUL MAGUIÑA HILASACA

17. ‐ 17 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.1 TARJETA DE VALORES DE LOS PUNTOS DEL IGN

30. ‐ 18 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.2 CUADRO DE COORDENADAS

31. Proyecto
Sistema:
Zona:
Datum:
Geoide:
No.NombreNorteEsteElevacionLatitudLongitudElevacion
GeoidalElipsoidalEscalaAlturaCombinado
1.-GPS-18,073,554.230339,219.8331,409.149S17°25'05.212084"O70°30'49.425926"1,446.9590.9999200.9997730.999693
2.-GPS-168,088,297.411349,393.4273,388.990S17°17'08.133460"O70°25'00.999819"3,429.1570.9998800.9994630.999343
3.-MQ018,098,343.228295,565.6011,471.744S17°11'26.244433"O70°55'20.099863"1,509.6101.0001170.9997630.999880
4.-MQ028,048,712.904251,499.37415.370S17°38'04.168920"O71°20'31.461910"44.3411.0003640.9999931.000357
5.-TC018,008,868.727366,948.841570.154S18°00'16.095250"O70°15'24.401150"604.6130.9998190.9999050.999724
BASES
Factores
UTM
19South
WGS84
EGM96
oordenadasWGS84-Bases.xlsx-1-CoordWGS84-l

32. Proyecto
Sistema:
Zona:
Datum:
Geoide:
No.NombreNorteEsteElevacionLatitudLongitudElevacion
GeoidalElipsoidalEscalaAlturaCombinado
1.-GPS-18,073,554.230339,219.8331,409.148S17°25'05.212084"O70°30'49.425926"1,446.9590.9999200.9997730.999693
2.-GPS-28,073,728.558339,275.9411,409.783S17°24'59.555716"O70°30'47.478000"1,447.6180.9999190.9997730.999693
3.-GPS-38,076,536.673342,126.0191,595.368S17°23'28.934113"O70°29'10.164828"1,633.7380.9999080.9997440.999652
4.-GPS-48,076,495.792342,401.1801,627.794S17°23'30.333331"O70°29'00.852949"1,666.1800.9999070.9997390.999646
5.-GPS-58,079,054.804343,402.6591,819.530S17°22'07.339238"O70°28'26.255738"1,858.2770.9999030.9997090.999612
6.-GPS-68,079,213.448343,527.6671,822.744S17°22'02.209715"O70°28'21.979637"1,861.5180.9999030.9997080.999611
7.-GPS-78,081,630.437345,574.0192,121.876S17°20'44.090904"O70°27'12.036803"2,161.0690.9998950.9996610.999556
8.-GPS-88,081,816.928345,894.9322,129.991S17°20'38.103092"O70°27'01.118974"2,169.2280.9998940.9996600.999554
9.-GPS-98,083,978.163348,139.5602,452.753S17°19'28.342813"O70°25'44.543655"2,492.3870.9998850.9996090.999495
10.-GPS-108,084,185.173348,182.1732,455.802S17°19'21.618832"O70°25'43.048317"2,495.4610.9998850.9996090.999494
11.-GPS-118,085,141.058348,028.5382,819.325S17°18'50.485657"O70°25'48.011155"2,859.0720.9998860.9995520.999438
12GPS1280848847543477675522834634S17°18'58760379"O70°25'56914630"2874335099988709995500999436
REDGEODESICA
Factores
UTM
19South
WGS84
EGM96
12.-GPS-128,084,884.754347,767.5522,834.634S171858.760379O702556.9146302,874.3350.9998870.9995500.999436
13.-GPS-138,086,900.993347,962.5993,076.426S17°17'53.216924"O70°25'49.801550"3,116.3490.9998860.9995120.999398
14.-GPS-148,086,739.174348,262.5153,087.939S17°17'58.553484"O70°25'39.685746"3,127.8680.9998850.9995100.999395
15.-GPS-158,088,021.284349,264.3673,367.370S17°17'17.085391"O70°25'05.438854"3,407.5000.9998810.9994660.999347
16.-GPS-168,088,297.411349,393.4273,388.990S17°17'08.133460"O70°25'00.999819"3,429.1570.9998800.9994630.999343
oordenadasWGS84-RedGeodesica.xlsx-1-CoordWGS84-l

33. Elevacion
Geoidal
1.- 8,073,554.230 339,219.833 1,409.148 GPS-1
2.- 8,073,728.611 339,275.958 1,409.783 GPS-2
3.- 8,076,537.647 342,126.970 1,595.368 GPS-3
4.- 8,076,496.751 342,402.228 1,627.794 GPS-4
5.- 8,079,056.714 343,404.079 1,819.530 GPS-5
6.- 8,079,215.419 343,529.135 1,822.744 GPS-6
7.- 8,081,633.415 345,576.340 2,121.876 GPS-7
8.- 8,081,819.989 345,897.396 2,129.991 GPS-8
9.- 8,083,982.253 348,143.092 2,452.753 GPS-9
10.- 8,084,189.367 348,185.727 2,455.802 GPS-10
11.- 8,085,145.763 348,032.010 2,819.325 GPS-11
12.- 8,084,889.315 347,770.877 2,834.634 GPS-12
13.- 8,086,906.730 347,966.038 3,076.426 GPS-13
14.- 8,086,744.813 348,266.135 3,087.939 GPS-14
15.- 8,088,027.730 349,268.618 3,367.370 GPS-15
16.- 8,088,304.038 349,397.762 3,388.990 GPS-16
No. Norte Este Nombre
COORDENADAS TOPOGRAFICAS
ILABAYA - CAMILACA
Coordenadas Topograficas.xlsx - 1 - Coord Topograficas

34. ‐ 19 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
-
ANEXO 7.3 REPORTES POST‐PROCESO BASE‐LINE

35. ‐ 20 ‐
1.‐ PUNTOS BASES

37. Información del proyecto
Nombre: E:334 - 140327 - Ilabaya -
CamilacaProy_TBCBases.vce
Tamaño: 400 KB
Modificado/a: 06/04/2014 10:42:26 p.m. (UTC:-5)
Zona horaria: Hora est. Pacífico, Sudamérica
Número de
referencia:
RMAGUINA
Descripción:
Sistema de coordenadas
Nombre: UTM
Datum: WGS 1984
Zona: 19 South (69W)
Geoide: EGM96 (Global)
Datum vertical:
Informe de procesamiento de líneas base
Procesando resumen
Observación De A
Tipo de
solución
Prec.
H.
(Metro)
Prec.
V.
(Metro)
Aci.
geod.
Dist. elip
(Metro)
Altura
(Metro)
Satélite
disponible
MQ02 --- MQ01 (B1) MQ02 MQ01 Fijo 0.003 0.006 42°18'12" 66354.489 1465.262
GPS: 30
GLONASS: 24
Galileo: 0
MQ01 --- TC01 (B3) TC01 MQ01 Fijo 0.004 0.007 321°47'44" 114465.559 905.005
GPS: 30
GLONASS: 24
Galileo: 0
TC01 --- GPS-1 (B4) TC01 GPS-1 Fijo 0.008 0.010 337°10'42" 70387.638 842.350
GPS: 18
GLONASS: 11
Galileo: 0
MQ02 --- GPS-1 (B5) MQ02 GPS-1 Fijo 0.009 0.012 74°53'41" 91158.518 1402.621
GPS: 21
GLONASS: 18
Galileo: 0
MQ01 --- GPS-1 (B6) MQ01 GPS-1 Fijo 0.006 0.011 120°09'42" 50200.721 -62.650
GPS: 21
GLONASS: 18
Galileo: 0
GPS-1 --- GPS-16 (B7) GPS-1
GPS-
16
Fijo 0.006 0.011 35°03'34" 17914.441 1982.206
GPS: 19
GLONASS: 16
Galileo: 0
TC01 --- GPS-16 (B8) TC01
GPS-
16
Fijo 0.007 0.013 347°55'03" 81357.872 2824.544
GPS: 19
GLONASS: 18
Galileo: 0
MQ02 --- GPS-16 (B9) MQ02
GPS-
16
Fijo 0.008 0.010 68°41'15" 105583.587 3384.804
GPS: 19
GLONASS: 17
Galileo: 0
MQ01 --- GPS-16
(B10)
MQ01
GPS-
16
Fijo 0.007 0.010 101°08'28" 54757.610 1919.546
GPS: 19
GLONASS: 17
Galileo: 0
Resumen de aceptación
Procesado Pasado Indicador Fallida
9 9 0 0
Fecha:06/04/2014 10:45:38 p.m.
Proyecto:E:334 - 140327 - Ilabaya -
CamilacaProy_TBCBases.vce
Trimble Business Center
Page 1 of 1Informe de procesamiento de líneas base

38. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ02-MQ01(12:47:20a.m.-06:59:40p.m.)(S1)
Observacióndelíneasbase:MQ02---MQ01(B1)
Procesada:06/04/201406:00:58p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.003m
Precisiónvertical:0.006m
RMS:0.003m
PDOPmáximo:2.078
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:47:20a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201406:59:40p.m.(Local:UTC-5hr)
Procesandoduración:18:12:20
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:MQ02
CuadrículaLocalGlobal
Valornorte8048712.904mLatitudS17°38'04.168920"LatitudS17°38'04.168920"
Este251499.374mLongitudO71°20'31.461910"LongitudO71°20'31.461910"
Elevación15.370mAltura44.341mAltura44.341m
A:MQ01
CuadrículaLocalGlobal
Valornorte8098343.198mLatitudS17°11'26.245412"LatitudS17°11'26.245412"
Este295565.599mLongitudO70°55'20.099938"LongitudO70°55'20.099938"
Elevación1471.737mAltura1509.604mAltura1509.604m
Vector:
Valornorte49630.294mAcimutAdelanteNS42°18'12"X47420.731m
Este44066.225mDist.elip66354.489Y-808.498m
Elevación1456.368mAltura1465.262Z46440.519m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.003m
Elevación0.003mAltura0.003mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000020653
Y-0.00000217610.0000073139
Z-0.00000057950.00000213260.0000009919
Ocupaciones
DeA
IDdepunto:MQ02MQ01
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ02092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ01092aA.T01
Tipodereceptor:NetR8NetR8
Númeroserialdel
receptor:
4906K344214906K34389
Tipodeantena:ZephyrGeodetic2w/DomeZephyrGeodetic2
Númerodeseriedela
antena:
4092528740925289
Alturadelaantena
(Medido):
0.035m0.035m
Métododeantena:BasedelsoportedelaantenaBasedelsoportedelaantena
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

39. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ01-TC01(12:56:15a.m.-06:59:40p.m.)(S3)
Observacióndelíneasbase:MQ01---TC01(B3)
Procesada:06/04/201406:06:59p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.004m
Precisiónvertical:0.007m
RMS:0.007m
PDOPmáximo:2.078
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:56:15a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201406:59:40p.m.(Local:UTC-5hr)
Procesandoduración:18:03:25
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:TC01
CuadrículaLocalGlobal
Valornorte8008868.727mLatitudS18°00'16.095250"LatitudS18°00'16.095250"
Este366948.841mLongitudO70°15'24.401150"LongitudO70°15'24.401150"
Elevación570.154mAltura604.613mAltura604.613m
A:MQ01
CuadrículaLocalGlobal
Valornorte8098343.225mLatitudS17°11'26.244552"LatitudS17°11'26.244552"
Este295565.651mLongitudO70°55'20.098185"LongitudO70°55'20.098185"
Elevación1471.751mAltura1509.618mAltura1509.618m
Vector:
Valornorte89474.498mAcimutAdelanteNS321°47'44"X-57291.128m
Este-71383.190mDist.elip114465.559Y-49978.717m
Elevación901.597mAltura905.005Z85598.143m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.002m
Este0.002mDist.elip0.001mY0.004m
Elevación0.004mAltura0.004mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000031135
Y-0.00000143550.0000133437
Z-0.00000060110.00000427330.0000019241
Ocupaciones
DeA
IDdepunto:TC01MQ01
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesTC01092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ01092aA.T01
Tipodereceptor:NetR8NetR8
Númeroserialdelreceptor:4906K343884906K34389
Tipodeantena:ZephyrGeodetic2ZephyrGeodetic2
Númerodeseriedela
antena:
4092528640925289
Alturadelaantena
(Medido):
0.035m0.035m
Métododeantena:BasedelsoportedelaantenaBasedelsoportedelaantena
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

40. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
TC01-GPS-1(07:19:25a.m.-05:52:45p.m.)(S4)
Observacióndelíneasbase:TC01---GPS-1(B4)
Procesada:06/04/201406:49:43p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.010m
RMS:0.002m
PDOPmáximo:6.359
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201407:19:30a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:52:45p.m.(Local:UTC-5hr)
Procesandoduración:10:33:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:TC01
CuadrículaLocalGlobal
Valornorte8008868.727mLatitudS18°00'16.095250"LatitudS18°00'16.095250"
Este366948.841mLongitudO70°15'24.401150"LongitudO70°15'24.401150"
Elevación570.154mAltura604.613mAltura604.613m
A:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.213mLatitudS17°25'05.212651"LatitudS17°25'05.212651"
Este339219.862mLongitudO70°30'49.424946"LongitudO70°30'49.424946"
Elevación1409.153mAltura1446.963mAltura1446.963m
Vector:
Valornorte64685.486mAcimutAdelanteNS337°10'42"X-18780.528m
Este-27728.978mDist.elip70387.638Y-28506.997m
Elevación838.999mAltura842.350Z61573.718m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.004m
Este0.003mDist.elip0.002mY0.005m
Elevación0.005mAltura0.005mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000125876
Y-0.00000447860.0000211467
Z-0.00000397430.00000711510.0000042666
Ocupaciones
DeA
IDdepunto:TC01GPS-1
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesTC01092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS01-
49380920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K343884906164938
Tipodeantena:ZephyrGeodetic2R6Internal
Númerodeseriedelaantena:40925286--------
Alturadelaantena(Medido):0.035m1.378m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

41. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ02-GPS-1(07:19:25a.m.-05:52:45p.m.)(S5)
Observacióndelíneasbase:MQ02---GPS-1(B5)
Procesada:06/04/201405:56:54p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.009m
Precisiónvertical:0.012m
RMS:0.007m
PDOPmáximo:3.005
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201407:19:30a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:52:45p.m.(Local:UTC-5hr)
Procesandoduración:10:33:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:MQ02
CuadrículaLocalGlobal
Valornorte8048712.904mLatitudS17°38'04.168920"LatitudS17°38'04.168920"
Este251499.374mLongitudO71°20'31.461910"LongitudO71°20'31.461910"
Elevación15.370mAltura44.341mAltura44.341m
A:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.197mLatitudS17°25'05.213162"LatitudS17°25'05.213162"
Este339219.812mLongitudO70°30'49.426652"LongitudO70°30'49.426652"
Elevación1409.151mAltura1446.962mAltura1446.962m
Vector:
Valornorte24841.293mAcimutAdelanteNS74°53'41"X85931.337m
Este87720.438mDist.elip91158.518Y20663.207m
Elevación1393.782mAltura1402.621Z22416.101m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.004m
Este0.004mDist.elip0.004mY0.006m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000147251
Y-0.00000387180.0000324788
Z-0.00000394950.00000804750.0000034741
Ocupaciones
DeA
IDdepunto:MQ02GPS-1
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ02092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS01-
49380920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K344214906164938
Tipodeantena:ZephyrGeodetic2w/DomeR6Internal
Númerodeseriedelaantena:40925287--------
Alturadelaantena(Medido):0.035m1.378m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

42. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ01-GPS-1(07:19:25a.m.-05:52:45p.m.)(S6)
Observacióndelíneasbase:MQ01---GPS-1(B6)
Procesada:06/04/201406:08:46p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.011m
RMS:0.004m
PDOPmáximo:3.005
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201407:19:30a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:52:45p.m.(Local:UTC-5hr)
Procesandoduración:10:33:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:MQ01
CuadrículaLocalGlobal
Valornorte8098343.198mLatitudS17°11'26.245412"LatitudS17°11'26.245412"
Este295565.599mLongitudO70°55'20.099938"LongitudO70°55'20.099938"
Elevación1471.737mAltura1509.604mAltura1509.604m
A:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.195mLatitudS17°25'05.213227"LatitudS17°25'05.213227"
Este339219.805mLongitudO70°30'49.426891"LongitudO70°30'49.426891"
Elevación1409.143mAltura1446.953mAltura1446.953m
Vector:
Valornorte-24789.003mAcimutAdelanteNS120°09'42"X38510.597m
Este43654.206mDist.elip50200.721Y21471.711m
Elevación-62.595mAltura-62.650Z-24024.417m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.002mDist.elip0.002mY0.005m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000084152
Y-0.00000823690.0000241727
Z-0.00000448360.00000895880.0000043319
Ocupaciones
DeA
IDdepunto:MQ01GPS-1
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ01092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS01-
49380920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K343894906164938
Tipodeantena:ZephyrGeodetic2R6Internal
Númerodeseriedelaantena:40925289--------
Alturadelaantena(Medido):0.035m1.378m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

43. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-16(08:44:40a.m.-05:43:25p.m.)(S7)
Observacióndelíneasbase:GPS-1---GPS-16(B7)
Procesada:06/04/201406:01:48p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.011m
RMS:0.002m
PDOPmáximo:3.148
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:44:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:08:58:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.197mLatitudS17°25'05.213162"LatitudS17°25'05.213162"
Este339219.812mLongitudO70°30'49.426652"LongitudO70°30'49.426652"
Elevación1409.151mAltura1446.962mAltura1446.962m
A:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.365mLatitudS17°17'08.134931"LatitudS17°17'08.134931"
Este349393.400mLongitudO70°25'01.000744"LongitudO70°25'01.000744"
Elevación3389.001mAltura3429.168mAltura3429.168m
Vector:
Valornorte14743.168mAcimutAdelanteNS35°03'34"X11794.203m
Este10173.588mDist.elip17914.441Y-2466.060m
Elevación1979.850mAltura1982.206Z13413.343m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.002mDist.elip0.002mY0.005m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000067292
Y-0.00000580620.0000301655
Z-0.00000230200.00000923400.0000037639
Ocupaciones
DeA
IDdepunto:GPS-1GPS-16
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS01-
49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS16-
51290920.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061649384906165129
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.378m1.413m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

44. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
TC01-GPS-16(08:44:40a.m.-05:43:25p.m.)(S8)
Observacióndelíneasbase:TC01---GPS-16(B8)
Procesada:06/04/201406:12:10p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.007m
Precisiónvertical:0.013m
RMS:0.003m
PDOPmáximo:3.148
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:44:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:08:58:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:TC01
CuadrículaLocalGlobal
Valornorte8008868.727mLatitudS18°00'16.095250"LatitudS18°00'16.095250"
Este366948.841mLongitudO70°15'24.401150"LongitudO70°15'24.401150"
Elevación570.154mAltura604.613mAltura604.613m
A:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.394mLatitudS17°17'08.133996"LatitudS17°17'08.133996"
Este349393.454mLongitudO70°25'00.998893"LongitudO70°25'00.998893"
Elevación3388.990mAltura3429.157mAltura3429.157m
Vector:
Valornorte79428.667mAcimutAdelanteNS347°55'03"X-6986.324m
Este-17555.386mDist.elip81357.872Y-30973.049m
Elevación2818.836mAltura2824.544Z74987.078m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.003mDist.elip0.002mY0.006m
Elevación0.007mAltura0.007mZ0.003m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000146153
Y-0.00001467220.0000313995
Z-0.00000996800.00001651900.0000109476
Ocupaciones
DeA
IDdepunto:TC01GPS-16
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesTC01092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS16-
51290920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K343884906165129
Tipodeantena:ZephyrGeodetic2R6Internal
Númerodeseriedelaantena:40925286--------
Alturadelaantena(Medido):0.035m1.413m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

45. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ02-GPS-16(08:44:40a.m.-05:43:25p.m.)(S9)
Observacióndelíneasbase:MQ02---GPS-16(B9)
Procesada:06/04/201406:10:22p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.010m
RMS:0.004m
PDOPmáximo:3.148
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:44:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:08:58:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:MQ02
CuadrículaLocalGlobal
Valornorte8048712.904mLatitudS17°38'04.168920"LatitudS17°38'04.168920"
Este251499.374mLongitudO71°20'31.461910"LongitudO71°20'31.461910"
Elevación15.370mAltura44.341mAltura44.341m
A:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.370mLatitudS17°17'08.134775"LatitudS17°17'08.134775"
Este349393.417mLongitudO70°25'01.000149"LongitudO70°25'01.000149"
Elevación3388.979mAltura3429.146mAltura3429.146m
Vector:
Valornorte39584.466mAcimutAdelanteNS68°41'15"X97725.550m
Este97894.043mDist.elip105583.587Y18197.172m
Elevación3373.609mAltura3384.804Z35829.456m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.003mDist.elip0.003mY0.005m
Elevación0.005mAltura0.005mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000111835
Y-0.00000340670.0000222772
Z-0.00000195620.00000769560.0000034496
Ocupaciones
DeA
IDdepunto:MQ02GPS-16
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ02092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS16-
51290920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K344214906165129
Tipodeantena:ZephyrGeodetic2w/DomeR6Internal
Númerodeseriedelaantena:40925287--------
Alturadelaantena(Medido):0.035m1.413m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

46. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
MQ01-GPS-16(08:44:40a.m.-05:43:25p.m.)(S10)
Observacióndelíneasbase:MQ01---GPS-16(B10)
Procesada:06/04/201406:03:11p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.007m
Precisiónvertical:0.010m
RMS:0.003m
PDOPmáximo:3.148
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:44:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:08:58:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:MQ01
CuadrículaLocalGlobal
Valornorte8098343.198mLatitudS17°11'26.245412"LatitudS17°11'26.245412"
Este295565.599mLongitudO70°55'20.099938"LongitudO70°55'20.099938"
Elevación1471.737mAltura1509.604mAltura1509.604m
A:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.368mLatitudS17°17'08.134838"LatitudS17°17'08.134838"
Este349393.408mLongitudO70°25'01.000457"LongitudO70°25'01.000457"
Elevación3388.983mAltura3429.150mAltura3429.150m
Vector:
Valornorte-10045.830mAcimutAdelanteNS101°08'28"X50304.811m
Este53827.809mDist.elip54757.610Y19005.664m
Elevación1917.246mAltura1919.546Z-10611.067m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.003mDist.elip0.003mY0.005m
Elevación0.005mAltura0.005mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000113933
Y-0.00000579350.0000206917
Z-0.00000348080.00000674080.0000030681
Ocupaciones
DeA
IDdepunto:MQ01GPS-16
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesMQ01092aA.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCBasesGPS16-
51290920.T01
Tipodereceptor:NetR8R6
Númeroserialdelreceptor:4906K343894906165129
Tipodeantena:ZephyrGeodetic2R6Internal
Númerodeseriedelaantena:40925289--------
Alturadelaantena(Medido):0.035m1.413m
Métododeantena:BasedelsoportedelaantenaCentrodeltopeprotector
Fecha:06/04/201410:45:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

47. ‐ 21 ‐
2.‐ PUNTOS DE CONTROL

49. Información del proyecto
Nombre: E:334 - 140327 - Ilabaya -
CamilacaProy_TBCRed Geodesica.vce
Tamaño: 665 KB
Modificado/a: 06/04/2014 10:38:33 p.m. (UTC:-5)
Zona horaria: Hora est. Pacífico, Sudamérica
Número de
referencia:
Descripción: RMAGUINA
Sistema de coordenadas
Nombre: UTM
Datum: WGS 1984
Zona: 19 South (69W)
Geoide: EGM96 (Global)
Datum vertical:
Informe de procesamiento de líneas base
Procesando resumen
Observación De A
Tipo de
solución
Prec.
H.
(Metro)
Prec.
V.
(Metro)
Aci.
geod.
Dist.
elip
(Metro)
Altura
(Metro)
Satélite
disponible
GPS-1 --- GPS-2 (B1) GPS-1 GPS-2 Fijo 0.001 0.002 18°17'43" 183.152 0.661
GPS: 12
GLONASS: 6
Galileo: 0
GPS-3 --- GPS-2 (B2) GPS-3 GPS-2 Fijo 0.006 0.022 225°52'11" 4001.393 -186.123
GPS: 10
GLONASS: 4
Galileo: 0
GPS-1 --- GPS-3 (B3) GPS-1 GPS-3 Fijo 0.006 0.021 44°42'40" 4164.592 186.779
GPS: 11
GLONASS: 6
Galileo: 0
GPS-3 --- GPS-4 (B4) GPS-3 GPS-4 Fijo 0.002 0.002 98°53'45" 278.205 32.442
GPS: 11
GLONASS: 7
Galileo: 0
GPS-1 --- GPS-4 (B6) GPS-1 GPS-4 Fijo 0.007 0.023 47°41'44" 4333.240 219.213
GPS: 12
GLONASS: 5
Galileo: 0
GPS-4 --- GPS-5 (B7) GPS-4 GPS-5 Fijo 0.006 0.021 21°48'59" 2748.249 192.093
GPS: 10
GLONASS: 6
Galileo: 0
GPS-1 --- GPS-5 (B10) GPS-1 GPS-5 Fijo 0.008 0.027 37°42'12" 6910.908 411.319
GPS: 8
GLONASS: 6
Galileo: 0
GPS-6 --- GPS-5 (B11) GPS-6 GPS-5 Fijo 0.002 0.003 218°40'39" 201.994 -3.240
GPS: 10
GLONASS: 6
Galileo: 0
GPS-1 --- GPS-6 (B15) GPS-1 GPS-6 Fijo 0.007 0.022 37°43'52" 7112.873 414.569
GPS: 10
GLONASS: 5
Galileo: 0
GPS-6 --- GPS-7 (B16) GPS-6 GPS-7 Fijo 0.007 0.010 40°41'33" 3167.229 299.553
GPS: 5
GLONASS: 6
Galileo: 0
GPS-1 --- GPS-7 (B17) GPS-1 GPS-7 Fijo 0.009 0.049 38°38'50" 10277.160 714.178
GPS: 6
GLONASS: 5
Galileo: 0
GPS-8 --- GPS-7 (B18) GPS-8 GPS-7 Fijo 0.003 0.005 240°16'14" 371.201 -8.162 GPS: 8
GLONASS: 6
Page 1 of 3Informe de procesamiento de líneas base

50. Galileo: 0
GPS-1 --- GPS-8 (B20) GPS-1 GPS-8 Fijo 0.009 0.034 39°23'08" 10623.082 722.282
GPS: 8
GLONASS: 6
Galileo: 0
GPS-8 --- GPS-9 (B21) GPS-8 GPS-9 Fijo 0.006 0.022 46°30'59" 3116.307 323.177
GPS: 6
GLONASS: 6
Galileo: 0
GPS-1 --- GPS-9 (B24) GPS-1 GPS-9 Fijo 0.006 0.029 41°00'20" 13720.642 1045.450
GPS: 10
GLONASS: 6
Galileo: 0
GPS-10 --- GPS-9 (B25)
GPS-
10
GPS-9 Fijo 0.002 0.003 192°03'27" 211.374 -3.073
GPS: 8
GLONASS: 8
Galileo: 0
GPS-1 --- GPS-10 (B29) GPS-1
GPS-
10
Fijo 0.006 0.031 40°35'04" 13906.025 1048.532
GPS: 8
GLONASS: 8
Galileo: 0
GPS-11 --- GPS-10
(B30)
GPS-
11
GPS-
10
Fijo 0.002 0.006 171°17'42" 968.261 -363.608
GPS: 7
GLONASS: 8
Galileo: 0
GPS-1 --- GPS-11 (B34) GPS-1
GPS-
11
Fijo 0.004 0.027 37°41'43" 14556.380 1412.134
GPS: 9
GLONASS: 11
Galileo: 0
GPS-11 --- GPS-12
(B35)
GPS-
11
GPS-
12
Fijo 0.001 0.002 225°56'41" 365.836 15.262
GPS: 8
GLONASS: 10
Galileo: 0
GPS-1 --- GPS-12 (B36) GPS-1
GPS-
12
Fijo 0.005 0.023 37°28'58" 14194.448 1427.370
GPS: 8
GLONASS: 8
Galileo: 0
GPS-12 --- GPS-13
(B37)
GPS-
12
GPS-
13
Fijo 0.002 0.011 5°57'06" 2025.869 242.008
GPS: 7
GLONASS: 8
Galileo: 0
GPS-1 --- GPS-13 (B39) GPS-1
GPS-
13
Fijo 0.016 0.042 33°40'43" 15956.835 1669.407
GPS: 6
GLONASS: 6
Galileo: 0
GPS-14 --- GPS-13
(B40)
GPS-
14
GPS-
13
Fijo 0.001 0.002 298°46'27" 340.825 -11.515
GPS: 7
GLONASS: 10
Galileo: 0
GPS-1 --- GPS-14 (B43) GPS-1
GPS-
14
Fijo 0.005 0.025 34°53'44" 15989.428 1680.912
GPS: 8
GLONASS: 8
Galileo: 0
GPS-14 --- GPS-15
(B44)
GPS-
14
GPS-
15
Fijo 0.002 0.003 38°25'44" 1627.303 279.632
GPS: 7
GLONASS: 10
Galileo: 0
GPS-1 --- GPS-15 (B48) GPS-1
GPS-
15
Fijo 0.006 0.034 35°13'27" 17613.893 1960.545
GPS: 6
GLONASS: 7
Galileo: 0
GPS-16 --- GPS-15
(B49)
GPS-
16
GPS-
15
Fijo 0.001 0.003 205°28'23" 304.831 -21.657
GPS: 6
GLONASS: 7
Galileo: 0
GPS-16 --- GPS-14
(B50)
GPS-
16
GPS-
14
Fijo 0.003 0.005 216°23'32" 1925.592 -301.284
GPS: 6
GLONASS: 8
Galileo: 0
GPS-16 --- GPS-13
(B51)
GPS-
16
GPS-
13
Fijo 0.002 0.012 226°07'08" 1999.536 -312.819 GPS: 6
GLONASS: 9
Page 2 of 3Informe de procesamiento de líneas base

51. Galileo: 0
GPS-16 --- GPS-11
(B53)
GPS-
16
GPS-
11
Fijo 0.003 0.014 203°48'23" 3439.206 -570.086
GPS: 9
GLONASS: 11
Galileo: 0
GPS-16 --- GPS-10
(B54)
GPS-
16
GPS-
10
Fijo 0.006 0.024 196°50'02" 4287.409 -933.734
GPS: 10
GLONASS: 4
Galileo: 0
GPS-16 --- GPS-9 (B55)
GPS-
16
GPS-9 Fijo 0.005 0.023 196°36'34" 4498.080 -936.812
GPS: 8
GLONASS: 8
Galileo: 0
GPS-16 --- GPS-8 (B56)
GPS-
16
GPS-8 Fijo 0.008 0.025 208°47'03" 7365.341 -1259.943
GPS: 7
GLONASS: 6
Galileo: 0
GPS-16 --- GPS-7 (B57)
GPS-
16
GPS-7 Fijo 0.009 0.028 210°13'46" 7684.364 -1268.086
GPS: 6
GLONASS: 7
Galileo: 0
GPS-16 --- GPS-6 (B58)
GPS-
16
GPS-6 Fijo 0.008 0.020 213°16'25" 10814.365 -1567.627
GPS: 10
GLONASS: 7
Galileo: 0
GPS-16 --- GPS-5 (B59)
GPS-
16
GPS-5 Fijo 0.008 0.028 213°22'20" 11015.482 -1570.886
GPS: 9
GLONASS: 4
Galileo: 0
GPS-16 --- GPS-4 (B60)
GPS-
16
GPS-4 Fijo 0.010 0.028 211°04'06" 13718.942 -1762.984
GPS: 11
GLONASS: 4
Galileo: 0
GPS-16 --- GPS-3 (B61)
GPS-
16
GPS-3 Fijo 0.010 0.027 212°08'09" 13826.435 -1795.414
GPS: 10
GLONASS: 3
Galileo: 0
GPS-16 --- GPS-2 (B62)
GPS-
16
GPS-2 Fijo 0.010 0.024 215°12'04" 17739.149 -1981.553
GPS: 10
GLONASS: 5
Galileo: 0
GPS-1 --- GPS-16 (B63) GPS-1
GPS-
16
Fijo 0.006 0.011 35°03'34" 17914.433 1982.211
GPS: 19
GLONASS: 16
Galileo: 0
Resumen de aceptación
Procesado Pasado Indicador Fallida
41 41 0 0
Fecha:06/04/2014 11:15:23 p.m.
Proyecto:E:334 - 140327 - Ilabaya -
CamilacaProy_TBCRed Geodesica.vce
Trimble Business Center
Page 3 of 3Informe de procesamiento de líneas base

52. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-2(03:39:55p.m.-05:43:10p.m.)(S1)
Observacióndelíneasbase:GPS-1---GPS-2(B1)
Procesada:03/04/201412:19:37p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.001m
Precisiónvertical:0.002m
RMS:0.000m
PDOPmáximo:2.526
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:39:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:10p.m.(Local:UTC-5hr)
Procesandoduración:02:03:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-2
CuadrículaLocalGlobal
Valornorte8073729.122mLatitudS17°24'59.537198"LatitudS17°24'59.537198"
Este339275.254mLongitudO70°30'47.501130"LongitudO70°30'47.501130"
Elevación1412.044mAltura1449.879mAltura1449.879m
Vector:
Valornorte174.330mAcimutAdelanteNS18°17'43"X71.791m
Este56.113mDist.elip183.152Y-30.493m
Elevación0.637mAltura0.661Z165.761m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.000mAcimutAdelanteNS0°00'01"X0.001m
Este0.001mDist.elip0.000mY0.001m
Elevación0.001mAltura0.001mZ0.000m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000003172
Y-0.00000006670.0000007412
Z-0.00000012570.00000018820.0000001852
Ocupaciones
DeA
IDdepunto:GPS-1GPS-2
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS02-73270922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.339m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

53. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-3-GPS-2(03:39:55p.m.-05:43:10p.m.)(S2)
Observacióndelíneasbase:GPS-3---GPS-2(B2)
Procesada:03/04/201412:22:37p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.022m
RMS:0.000m
PDOPmáximo:4.329
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:39:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:10p.m.(Local:UTC-5hr)
Procesandoduración:02:03:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-3
CuadrículaLocalGlobal
Valornorte8076537.230mLatitudS17°23'28.915827"LatitudS17°23'28.915827"
Este342125.326mLongitudO70°29'10.188180"LongitudO70°29'10.188180"
Elevación1597.627mAltura1635.996mAltura1635.996m
A:GPS-2
CuadrículaLocalGlobal
Valornorte8073729.123mLatitudS17°24'59.537137"LatitudS17°24'59.537137"
Este339275.251mLongitudO70°30'47.501225"LongitudO70°30'47.501225"
Elevación1412.038mAltura1449.873mAltura1449.873m
Vector:
Valornorte-2808.106mAcimutAdelanteNS225°52'11"X-3045.644m
Este-2850.074mDist.elip4001.393Y-5.913m
Elevación-185.589mAltura-186.123Z-2603.378m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.002mDist.elip0.002mY0.010m
Elevación0.011mAltura0.011mZ0.003m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000102856
Y-0.00002516410.0001044781
Z-0.00000913140.00003268950.0000120045
Ocupaciones
DeA
IDdepunto:GPS-3GPS-2
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS03-17150923.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS02-73270922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:48501617155125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.574m1.339m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

54. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-3(03:20:30p.m.-05:51:00p.m.)(S3)
Observacióndelíneasbase:GPS-1---GPS-3(B3)
Procesada:03/04/201412:19:44p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.021m
RMS:0.000m
PDOPmáximo:2.501
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:20:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:51:00p.m.(Local:UTC-5hr)
Procesandoduración:02:30:30
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-3
CuadrículaLocalGlobal
Valornorte8076537.230mLatitudS17°23'28.915827"LatitudS17°23'28.915827"
Este342125.326mLongitudO70°29'10.188180"LongitudO70°29'10.188180"
Elevación1597.627mAltura1635.996mAltura1635.996m
Vector:
Valornorte2982.438mAcimutAdelanteNS44°42'40"X3117.430m
Este2906.184mDist.elip4164.592Y-24.576m
Elevación186.220mAltura186.779Z2769.143m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.002mDist.elip0.002mY0.010m
Elevación0.010mAltura0.010mZ0.003m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000097957
Y-0.00002173950.0000956293
Z-0.00000810420.00003051570.0000113417
Ocupaciones
DeA
IDdepunto:GPS-1GPS-3
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS03-17150923.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061649384850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.574m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

55. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-3-GPS-4(03:20:30p.m.-05:44:45p.m.)(S4)
Observacióndelíneasbase:GPS-3---GPS-4(B4)
Procesada:03/04/201412:22:46p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.002m
RMS:0.000m
PDOPmáximo:2.248
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:20:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:44:45p.m.(Local:UTC-5hr)
Procesandoduración:02:24:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-3
CuadrículaLocalGlobal
Valornorte8076537.230mLatitudS17°23'28.915827"LatitudS17°23'28.915827"
Este342125.326mLongitudO70°29'10.188180"LongitudO70°29'10.188180"
Elevación1597.627mAltura1635.996mAltura1635.996m
A:GPS-4
CuadrículaLocalGlobal
Valornorte8076496.345mLatitudS17°23'30.315164"LatitudS17°23'30.315164"
Este342400.484mLongitudO70°29'00.876392"LongitudO70°29'00.876392"
Elevación1630.053mAltura1668.438mAltura1668.438m
Vector:
Valornorte-40.885mAcimutAdelanteNS98°53'45"X265.182m
Este275.158mDist.elip278.205Y74.784m
Elevación32.426mAltura32.442Z-50.760m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.000mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.001m
Elevación0.001mAltura0.001mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000003567
Y-0.00000000560.0000012553
Z-0.00000010510.00000027800.0000002513
Ocupaciones
DeA
IDdepunto:GPS-3GPS-4
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS03-17150923.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS04-35560922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:48501617155025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.574m1.299m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

56. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-4(03:14:55p.m.-05:44:45p.m.)(S6)
Observacióndelíneasbase:GPS-1---GPS-4(B6)
Procesada:03/04/201412:19:28p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.007m
Precisiónvertical:0.023m
RMS:0.001m
PDOPmáximo:2.510
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:14:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:44:45p.m.(Local:UTC-5hr)
Procesandoduración:02:29:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-4
CuadrículaLocalGlobal
Valornorte8076496.347mLatitudS17°23'30.315101"LatitudS17°23'30.315101"
Este342400.489mLongitudO70°29'00.876210"LongitudO70°29'00.876210"
Elevación1630.045mAltura1668.431mAltura1668.431m
Vector:
Valornorte2941.555mAcimutAdelanteNS47°41'44"X3382.615m
Este3181.348mDist.elip4333.240Y50.216m
Elevación218.639mAltura219.213Z2718.386m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.003mDist.elip0.002mY0.011m
Elevación0.012mAltura0.012mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000100851
Y-0.00002391090.0001252278
Z-0.00000884290.00004156130.0000155939
Ocupaciones
DeA
IDdepunto:GPS-1GPS-4
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS04-35560922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.299m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

57. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-4-GPS-5(03:14:55p.m.-05:10:20p.m.)(S7)
Observacióndelíneasbase:GPS-4---GPS-5(B7)
Procesada:03/04/201412:22:30p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.021m
RMS:0.001m
PDOPmáximo:3.247
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:14:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:10:20p.m.(Local:UTC-5hr)
Procesandoduración:01:55:25
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-4
CuadrículaLocalGlobal
Valornorte8076496.347mLatitudS17°23'30.315101"LatitudS17°23'30.315101"
Este342400.489mLongitudO70°29'00.876210"LongitudO70°29'00.876210"
Elevación1630.045mAltura1668.431mAltura1668.431m
A:GPS-5
CuadrículaLocalGlobal
Valornorte8079055.348mLatitudS17°22'07.321362"LatitudS17°22'07.321362"
Este343401.965mLongitudO70°28'26.279116"LongitudO70°28'26.279116"
Elevación1821.777mAltura1860.524mAltura1860.524m
Vector:
Valornorte2559.001mAcimutAdelanteNS21°48'59"X1278.841m
Este1001.475mDist.elip2748.249Y-549.961m
Elevación191.731mAltura192.093Z2378.252m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.001mY0.010m
Elevación0.011mAltura0.011mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000129740
Y-0.00002660130.0000985707
Z-0.00001047520.00003291360.0000133440
Ocupaciones
DeA
IDdepunto:GPS-4GPS-5
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS04-35560922.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS05-73410922.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335565125467341
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.299m1.430m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

58. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-5(03:08:25p.m.-05:10:20p.m.)(S10)
Observacióndelíneasbase:GPS-1---GPS-5(B10)
Procesada:03/04/201412:19:20p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.027m
RMS:0.001m
PDOPmáximo:4.540
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:08:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:10:20p.m.(Local:UTC-5hr)
Procesandoduración:02:01:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-5
CuadrículaLocalGlobal
Valornorte8079055.356mLatitudS17°22'07.321120"LatitudS17°22'07.321120"
Este343401.961mLongitudO70°28'26.279225"LongitudO70°28'26.279225"
Elevación1821.789mAltura1860.537mAltura1860.537m
Vector:
Valornorte5500.564mAcimutAdelanteNS37°42'12"X4661.458m
Este4182.820mDist.elip6910.908Y-499.759m
Elevación410.382mAltura411.319Z5096.642m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.003mDist.elip0.002mY0.013m
Elevación0.014mAltura0.014mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000224108
Y-0.00004418300.0001606525
Z-0.00001799020.00005504300.0000227386
Ocupaciones
DeA
IDdepunto:GPS-1GPS-5
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS05-73410922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.430m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

59. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-6-GPS-5(03:08:25p.m.-05:10:20p.m.)(S11)
Observacióndelíneasbase:GPS-6---GPS-5(B11)
Procesada:03/04/201412:22:24p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.003m
RMS:0.000m
PDOPmáximo:3.866
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:08:35p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:10:20p.m.(Local:UTC-5hr)
Procesandoduración:02:01:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-6
CuadrículaLocalGlobal
Valornorte8079214.001mLatitudS17°22'02.191562"LatitudS17°22'02.191562"
Este343526.964mLongitudO70°28'22.003325"LongitudO70°28'22.003325"
Elevación1825.012mAltura1863.787mAltura1863.787m
A:GPS-5
CuadrículaLocalGlobal
Valornorte8079055.360mLatitudS17°22'07.320976"LatitudS17°22'07.320976"
Este343401.956mLongitudO70°28'26.279396"LongitudO70°28'26.279396"
Elevación1821.799mAltura1860.547mAltura1860.547m
Vector:
Valornorte-158.641mAcimutAdelanteNS218°40'39"X-135.781m
Este-125.008mDist.elip201.994Y5.087m
Elevación-3.213mAltura-3.240Z-149.579m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.000mAcimutAdelanteNS0°00'01"X0.001m
Este0.001mDist.elip0.001mY0.001m
Elevación0.001mAltura0.001mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000004313
Y0.00000023720.0000020877
Z-0.00000008690.00000051120.0000004115
Ocupaciones
DeA
IDdepunto:GPS-6GPS-5
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS06-35920921.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS05-73410922.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335925125467341
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.621m1.430m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

60. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-6(01:33:40p.m.-05:20:25p.m.)(S15)
Observacióndelíneasbase:GPS-1---GPS-6(B15)
Procesada:03/04/201412:19:14p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.007m
Precisiónvertical:0.022m
RMS:0.001m
PDOPmáximo:3.392
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201401:33:40p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:20:25p.m.(Local:UTC-5hr)
Procesandoduración:03:46:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-6
CuadrículaLocalGlobal
Valornorte8079214.001mLatitudS17°22'02.191562"LatitudS17°22'02.191562"
Este343526.964mLongitudO70°28'22.003325"LongitudO70°28'22.003325"
Elevación1825.012mAltura1863.787mAltura1863.787m
Vector:
Valornorte5659.209mAcimutAdelanteNS37°43'52"X4797.237m
Este4307.822mDist.elip7112.873Y-504.858m
Elevación413.605mAltura414.569Z5246.221m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.004m
Este0.003mDist.elip0.002mY0.010m
Elevación0.011mAltura0.011mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000153696
Y-0.00002785600.0001010676
Z-0.00001082660.00003352490.0000129947
Ocupaciones
DeA
IDdepunto:GPS-1GPS-6
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS06-35920921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385025433592
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.621m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

61. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-6-GPS-7(01:33:40p.m.-02:00:25p.m.)(S16)
Observacióndelíneasbase:GPS-6---GPS-7(B16)
Procesada:03/04/201412:22:17p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.007m
Precisiónvertical:0.010m
RMS:0.000m
PDOPmáximo:3.586
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201401:33:40p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:00:25p.m.(Local:UTC-5hr)
Procesandoduración:00:26:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-6
CuadrículaLocalGlobal
Valornorte8079214.001mLatitudS17°22'02.191562"LatitudS17°22'02.191562"
Este343526.964mLongitudO70°28'22.003325"LongitudO70°28'22.003325"
Elevación1825.012mAltura1863.787mAltura1863.787m
A:GPS-7
CuadrículaLocalGlobal
Valornorte8081630.981mLatitudS17°20'44.073054"LatitudS17°20'44.073054"
Este345573.307mLongitudO70°27'12.060791"LongitudO70°27'12.060791"
Elevación2124.147mAltura2163.340mAltura2163.340m
Vector:
Valornorte2416.980mAcimutAdelanteNS40°41'33"X2281.908m
Este2046.343mDist.elip3167.229Y-254.088m
Elevación299.135mAltura299.553Z2203.579m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.003mAcimutAdelanteNS0°00'00"X0.003m
Este0.003mDist.elip0.002mY0.005m
Elevación0.005mAltura0.005mZ0.003m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000078398
Y-0.00000352120.0000249644
Z-0.00000209400.00000406720.0000080838
Ocupaciones
DeA
IDdepunto:GPS-6GPS-7
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS06-35920921.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS07-17150921.T01
Tipodereceptor:R4R6
Númeroserialdelreceptor:50254335924850161715
Tipodeantena:R4InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.621m1.656m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

62. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-7(12:09:10p.m.-02:00:25p.m.)(S17)
Observacióndelíneasbase:GPS-1---GPS-7(B17)
Procesada:06/04/201407:19:07p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.009m
Precisiónvertical:0.049m
RMS:0.001m
PDOPmáximo:4.574
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:09:50p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:00:25p.m.(Local:UTC-5hr)
Procesandoduración:01:50:35
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.230mLatitudS17°25'05.212084"LatitudS17°25'05.212084"
Este339219.833mLongitudO70°30'49.425926"LongitudO70°30'49.425926"
Elevación1409.148mAltura1446.959mAltura1446.959m
A:GPS-7
CuadrículaLocalGlobal
Valornorte8081630.425mLatitudS17°20'44.091314"LatitudS17°20'44.091314"
Este345574.005mLongitudO70°27'12.037285"LongitudO70°27'12.037285"
Elevación2121.944mAltura2161.137mAltura2161.137m
Vector:
Valornorte8076.194mAcimutAdelanteNS38°38'50"X7079.168m
Este6354.172mDist.elip10277.160Y-758.996m
Elevación712.796mAltura714.178Z7449.787m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.003mAcimutAdelanteNS0°00'00"X0.007m
Este0.004mDist.elip0.003mY0.022m
Elevación0.025mAltura0.025mZ0.009m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000525648
Y-0.00014133560.0005029839
Z-0.00005825270.00018804430.0000788695
Ocupaciones
DeA
IDdepunto:GPS-1GPS-7
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS07-17150921.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061649384850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.656m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

63. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-8-GPS-7(12:09:10p.m.-02:00:25p.m.)(S18)
Observacióndelíneasbase:GPS-8---GPS-7(B18)
Procesada:03/04/201412:22:15p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.003m
Precisiónvertical:0.005m
RMS:0.000m
PDOPmáximo:5.792
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:09:10p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:00:25p.m.(Local:UTC-5hr)
Procesandoduración:01:51:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-8
CuadrículaLocalGlobal
Valornorte8081817.483mLatitudS17°20'38.084884"LatitudS17°20'38.084884"
Este345894.223mLongitudO70°27'01.142829"LongitudO70°27'01.142829"
Elevación2132.263mAltura2171.500mAltura2171.500m
A:GPS-7
CuadrículaLocalGlobal
Valornorte8081630.995mLatitudS17°20'44.072591"LatitudS17°20'44.072591"
Este345573.313mLongitudO70°27'12.060570"LongitudO70°27'12.060570"
Elevación2124.145mAltura2163.338mAltura2163.338m
Vector:
Valornorte-186.488mAcimutAdelanteNS240°16'14"X-324.842m
Este-320.910mDist.elip371.201Y-48.819m
Elevación-8.118mAltura-8.162Z-173.334m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'01"X0.001m
Este0.001mDist.elip0.001mY0.002m
Elevación0.002mAltura0.002mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000008930
Y0.00000001960.0000051529
Z-0.00000056830.00000256330.0000023633
Ocupaciones
DeA
IDdepunto:GPS-8GPS-7
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS08-35560921.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS07-17150921.T01
Tipodereceptor:R4R6
Númeroserialdelreceptor:50254335564850161715
Tipodeantena:R4InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.280m1.656m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

64. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-8(12:00:25p.m.-02:35:05p.m.)(S20)
Observacióndelíneasbase:GPS-1---GPS-8(B20)
Procesada:03/04/201412:19:01p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.009m
Precisiónvertical:0.034m
RMS:0.002m
PDOPmáximo:5.668
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:00:35p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:35:05p.m.(Local:UTC-5hr)
Procesandoduración:02:34:30
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-8
CuadrículaLocalGlobal
Valornorte8081817.483mLatitudS17°20'38.084884"LatitudS17°20'38.084884"
Este345894.223mLongitudO70°27'01.142829"LongitudO70°27'01.142829"
Elevación2132.263mAltura2171.500mAltura2171.500m
Vector:
Valornorte8262.691mAcimutAdelanteNS39°23'08"X7403.995m
Este6675.082mDist.elip10623.082Y-710.128m
Elevación720.856mAltura722.282Z7623.149m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.004mDist.elip0.003mY0.016m
Elevación0.017mAltura0.017mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000249872
Y-0.00005987400.0002520093
Z-0.00002204500.00009330420.0000401642
Ocupaciones
DeA
IDdepunto:GPS-1GPS-8
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS08-35560921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.280m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

65. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-8-GPS-9(12:00:25p.m.-01:47:30p.m.)(S21)
Observacióndelíneasbase:GPS-8---GPS-9(B21)
Procesada:03/04/201412:22:11p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.022m
RMS:0.000m
PDOPmáximo:5.510
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:00:35p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:47:30p.m.(Local:UTC-5hr)
Procesandoduración:01:46:55
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-8
CuadrículaLocalGlobal
Valornorte8081817.483mLatitudS17°20'38.084884"LatitudS17°20'38.084884"
Este345894.223mLongitudO70°27'01.142829"LongitudO70°27'01.142829"
Elevación2132.263mAltura2171.500mAltura2171.500m
A:GPS-9
CuadrículaLocalGlobal
Valornorte8083978.711mLatitudS17°19'28.324814"LatitudS17°19'28.324814"
Este348138.842mLongitudO70°25'44.567842"LongitudO70°25'44.567842"
Elevación2455.043mAltura2494.677mAltura2494.677m
Vector:
Valornorte2161.228mAcimutAdelanteNS46°30'59"X2448.576m
Este2244.619mDist.elip3116.307Y-135.760m
Elevación322.780mAltura323.177Z1951.660m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.003mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.002mY0.010m
Elevación0.011mAltura0.011mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000134122
Y-0.00003076780.0001004718
Z-0.00001383410.00004533370.0000260525
Ocupaciones
DeA
IDdepunto:GPS-8GPS-9
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS08-35560921.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS09-73270921.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335565125467327
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.280m1.415m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

66. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-9(11:41:55a.m.-01:47:30p.m.)(S24)
Observacióndelíneasbase:GPS-1---GPS-9(B24)
Procesada:03/04/201412:18:55p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.029m
RMS:0.001m
PDOPmáximo:3.076
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:55a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:47:30p.m.(Local:UTC-5hr)
Procesandoduración:02:05:35
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-9
CuadrículaLocalGlobal
Valornorte8083978.700mLatitudS17°19'28.325167"LatitudS17°19'28.325167"
Este348138.858mLongitudO70°25'44.567296"LongitudO70°25'44.567296"
Elevación2455.034mAltura2494.668mAltura2494.668m
Vector:
Valornorte10423.908mAcimutAdelanteNS41°00'20"X9852.583m
Este8919.716mDist.elip13720.642Y-845.872m
Elevación1043.627mAltura1045.450Z9574.801m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.002mDist.elip0.002mY0.013m
Elevación0.015mAltura0.015mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000228578
Y-0.00005422730.0001757414
Z-0.00002383220.00007124190.0000333596
Ocupaciones
DeA
IDdepunto:GPS-1GPS-9
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS09-73270921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.415m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

67. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-10-GPS-9(11:41:55a.m.-01:47:30p.m.)(S25)
Observacióndelíneasbase:GPS-10---GPS-9(B25)
Procesada:03/04/201412:22:06p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.003m
RMS:0.000m
PDOPmáximo:5.144
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:55a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:47:30p.m.(Local:UTC-5hr)
Procesandoduración:02:05:35
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-10
CuadrículaLocalGlobal
Valornorte8084185.711mLatitudS17°19'21.601142"LatitudS17°19'21.601142"
Este348181.465mLongitudO70°25'43.072164"LongitudO70°25'43.072164"
Elevación2458.091mAltura2497.749mAltura2497.749m
A:GPS-9
CuadrículaLocalGlobal
Valornorte8083978.702mLatitudS17°19'28.325107"LatitudS17°19'28.325107"
Este348138.852mLongitudO70°25'44.567499"LongitudO70°25'44.567499"
Elevación2455.042mAltura2494.676mAltura2494.676m
Vector:
Valornorte-207.010mAcimutAdelanteNS192°03'27"X-63.229m
Este-42.613mDist.elip211.374Y45.986m
Elevación-3.048mAltura-3.073Z-196.497m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'01"X0.001m
Este0.001mDist.elip0.001mY0.001m
Elevación0.002mAltura0.002mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000003178
Y-0.00000027770.0000017606
Z-0.00000027910.00000099940.0000008942
Ocupaciones
DeA
IDdepunto:GPS-10GPS-9
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS10-73410921.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS09-73270921.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:51254673415125467327
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.322m1.415m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

68. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-10(11:41:05a.m.-01:52:55p.m.)(S29)
Observacióndelíneasbase:GPS-1---GPS-10(B29)
Procesada:03/04/201412:18:48p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.031m
RMS:0.002m
PDOPmáximo:5.144
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:05a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:52:55p.m.(Local:UTC-5hr)
Procesandoduración:02:11:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-10
CuadrículaLocalGlobal
Valornorte8084185.711mLatitudS17°19'21.601142"LatitudS17°19'21.601142"
Este348181.465mLongitudO70°25'43.072164"LongitudO70°25'43.072164"
Elevación2458.091mAltura2497.749mAltura2497.749m
Vector:
Valornorte10630.919mAcimutAdelanteNS40°35'04"X9915.809m
Este8962.324mDist.elip13906.025Y-891.868m
Elevación1046.684mAltura1048.532Z9771.297m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.002mDist.elip0.002mY0.014m
Elevación0.016mAltura0.016mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000268088
Y-0.00006419310.0001995815
Z-0.00002570360.00007716610.0000352466
Ocupaciones
DeA
IDdepunto:GPS-1GPS-10
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS10-73410921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.322m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

69. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-11-GPS-10(11:41:05a.m.-12:43:30p.m.)(S30)
Observacióndelíneasbase:GPS-11---GPS-10(B30)
Procesada:03/04/201412:21:59p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.006m
RMS:0.000m
PDOPmáximo:4.815
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:05a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201412:43:30p.m.(Local:UTC-5hr)
Procesandoduración:01:02:25
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-11
CuadrículaLocalGlobal
Valornorte8085141.587mLatitudS17°18'50.468271"LatitudS17°18'50.468271"
Este348027.833mLongitudO70°25'48.034907"LongitudO70°25'48.034907"
Elevación2821.605mAltura2861.352mAltura2861.352m
A:GPS-10
CuadrículaLocalGlobal
Valornorte8084185.705mLatitudS17°19'21.601357"LatitudS17°19'21.601357"
Este348181.470mLongitudO70°25'43.072016"LongitudO70°25'43.072016"
Elevación2458.085mAltura2497.744mAltura2497.744m
Vector:
Valornorte-955.882mAcimutAdelanteNS171°17'42"X-73.612m
Este153.636mDist.elip968.261Y644.746m
Elevación-363.519mAltura-363.608Z-805.864m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.003m
Elevación0.003mAltura0.003mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000013225
Y-0.00000165600.0000066747
Z-0.00000111770.00000345450.0000025716
Ocupaciones
DeA
IDdepunto:GPS-11GPS-10
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS11-35920920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS10-73410921.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335925125467341
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.600m1.322m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

70. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-11(09:26:10a.m.-12:43:30p.m.)(S34)
Observacióndelíneasbase:GPS-1---GPS-11(B34)
Procesada:03/04/201412:18:40p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.004m
Precisiónvertical:0.027m
RMS:0.001m
PDOPmáximo:18.055
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:26:10a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201412:43:30p.m.(Local:UTC-5hr)
Procesandoduración:03:17:20
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-11
CuadrículaLocalGlobal
Valornorte8085141.587mLatitudS17°18'50.468271"LatitudS17°18'50.468271"
Este348027.833mLongitudO70°25'48.034907"LongitudO70°25'48.034907"
Elevación2821.605mAltura2861.352mAltura2861.352m
Vector:
Valornorte11586.795mAcimutAdelanteNS37°41'43"X9989.423m
Este8808.692mDist.elip14556.380Y-1536.606m
Elevación1410.198mAltura1412.134Z10577.157m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.002mDist.elip0.002mY0.012m
Elevación0.014mAltura0.014mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000205529
Y-0.00005263280.0001551873
Z-0.00001682690.00004977950.0000192547
Ocupaciones
DeA
IDdepunto:GPS-1GPS-11
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS11-35920920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385025433592
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.600m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

71. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-11-GPS-12(09:26:10a.m.-11:23:35a.m.)(S35)
Observacióndelíneasbase:GPS-11---GPS-12(B35)
Procesada:03/04/201412:21:54p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.001m
Precisiónvertical:0.002m
RMS:0.000m
PDOPmáximo:6.393
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:26:10a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:23:35a.m.(Local:UTC-5hr)
Procesandoduración:01:57:25
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-11
CuadrículaLocalGlobal
Valornorte8085141.587mLatitudS17°18'50.468271"LatitudS17°18'50.468271"
Este348027.833mLongitudO70°25'48.034907"LongitudO70°25'48.034907"
Elevación2821.605mAltura2861.352mAltura2861.352m
A:GPS-12
CuadrículaLocalGlobal
Valornorte8084885.285mLatitudS17°18'58.742922"LatitudS17°18'58.742922"
Este347766.845mLongitudO70°25'56.938438"LongitudO70°25'56.938438"
Elevación2836.912mAltura2876.614mAltura2876.614m
Vector:
Valornorte-256.302mAcimutAdelanteNS225°56'41"X-268.332m
Este-260.988mDist.elip365.836Y-30.458m
Elevación15.308mAltura15.262Z-247.507m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.000mAcimutAdelanteNS0°00'00"X0.000m
Este0.000mDist.elip0.000mY0.001m
Elevación0.001mAltura0.001mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000002349
Y-0.00000029100.0000011181
Z-0.00000013570.00000031900.0000002887
Ocupaciones
DeA
IDdepunto:GPS-11GPS-12
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS11-35920920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS12-35560920.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335925025433556
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:--------Þ¾ïÞ¾ï
Alturadelaantena(Medido):1.600m1.531m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

72. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-12(09:20:40a.m.-11:23:35a.m.)(S36)
Observacióndelíneasbase:GPS-1---GPS-12(B36)
Procesada:03/04/201412:18:07p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.005m
Precisiónvertical:0.023m
RMS:0.002m
PDOPmáximo:2.080
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:20:50a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:23:35a.m.(Local:UTC-5hr)
Procesandoduración:02:02:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-12
CuadrículaLocalGlobal
Valornorte8084885.277mLatitudS17°18'58.743182"LatitudS17°18'58.743182"
Este347766.852mLongitudO70°25'56.938211"LongitudO70°25'56.938211"
Elevación2836.886mAltura2876.587mAltura2876.587m
Vector:
Valornorte11330.485mAcimutAdelanteNS37°28'58"X9721.088m
Este8547.710mDist.elip14194.448Y-1567.036m
Elevación1425.479mAltura1427.370Z10329.650m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.002mY0.011m
Elevación0.012mAltura0.012mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000158640
Y-0.00003657570.0001124872
Z-0.00001231300.00003516780.0000148824
Ocupaciones
DeA
IDdepunto:GPS-1GPS-12
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS12-35560920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:--------Þ¾ïÞ¾ï
Alturadelaantena(Medido):1.387m1.531m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

73. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-12-GPS-13(09:20:40a.m.-11:14:10a.m.)(S37)
Observacióndelíneasbase:GPS-12---GPS-13(B37)
Procesada:03/04/201412:21:32p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.011m
RMS:0.000m
PDOPmáximo:2.462
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:20:50a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:14:10a.m.(Local:UTC-5hr)
Procesandoduración:01:53:20
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-12
CuadrículaLocalGlobal
Valornorte8084885.277mLatitudS17°18'58.743182"LatitudS17°18'58.743182"
Este347766.852mLongitudO70°25'56.938211"LongitudO70°25'56.938211"
Elevación2836.886mAltura2876.587mAltura2876.587m
A:GPS-13
CuadrículaLocalGlobal
Valornorte8086901.504mLatitudS17°17'53.200133"LatitudS17°17'53.200133"
Este347961.898mLongitudO70°25'49.825179"LongitudO70°25'49.825179"
Elevación3078.672mAltura3118.595mAltura3118.595m
Vector:
Valornorte2016.227mAcimutAdelanteNS5°57'06"X476.267m
Este195.046mDist.elip2025.869Y-712.401m
Elevación241.786mAltura242.008Z1852.633m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.002m
Este0.001mDist.elip0.001mY0.005m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000039238
Y-0.00000895260.0000250830
Z-0.00000344220.00000920660.0000039799
Ocupaciones
DeA
IDdepunto:GPS-12GPS-13
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS12-35560920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS13-73270920.T01
Tipodereceptor:R4R4
Númeroserialdelreceptor:50254335565125467327
Tipodeantena:R4InternalR4Internal
Númerodeseriedelaantena:Þ¾ïÞ¾ï--------
Alturadelaantena(Medido):1.531m1.388m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

74. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-13(09:13:30a.m.-11:14:10a.m.)(S39)
Observacióndelíneasbase:GPS-1---GPS-13(B39)
Procesada:03/04/201412:18:26p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.016m
Precisiónvertical:0.042m
RMS:0.001m
PDOPmáximo:2.512
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:13:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:14:10a.m.(Local:UTC-5hr)
Procesandoduración:02:00:25
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-13
CuadrículaLocalGlobal
Valornorte8086901.519mLatitudS17°17'53.199634"LatitudS17°17'53.199634"
Este347961.900mLongitudO70°25'49.825084"LongitudO70°25'49.825084"
Elevación3078.701mAltura3118.624mAltura3118.624m
Vector:
Valornorte13346.727mAcimutAdelanteNS33°40'43"X10197.369m
Este8742.759mDist.elip15956.835Y-2279.467m
Elevación1667.294mAltura1669.407Z12182.289m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.005mAcimutAdelanteNS0°00'00"X0.010m
Este0.004mDist.elip0.006mY0.019m
Elevación0.021mAltura0.021mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0001028304
Y-0.00018154660.0003683523
Z-0.00002569020.00007676770.0000359922
Ocupaciones
DeA
IDdepunto:GPS-1GPS-13
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS13-73270920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.388m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

75. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-14-GPS-13(09:13:30a.m.-11:08:00a.m.)(S40)
Observacióndelíneasbase:GPS-14---GPS-13(B40)
Procesada:03/04/201412:21:46p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.001m
Precisiónvertical:0.002m
RMS:0.000m
PDOPmáximo:2.441
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:13:30a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:08:00a.m.(Local:UTC-5hr)
Procesandoduración:01:54:30
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-14
CuadrículaLocalGlobal
Valornorte8086739.698mLatitudS17°17'58.536267"LatitudS17°17'58.536267"
Este348261.816mLongitudO70°25'39.709266"LongitudO70°25'39.709266"
Elevación3090.201mAltura3130.130mAltura3130.130m
A:GPS-13
CuadrículaLocalGlobal
Valornorte8086901.520mLatitudS17°17'53.199619"LatitudS17°17'53.199619"
Este347961.902mLongitudO70°25'49.825028"LongitudO70°25'49.825028"
Elevación3078.692mAltura3118.615mAltura3118.615m
Vector:
Valornorte161.822mAcimutAdelanteNS298°46'27"X-268.952m
Este-299.914mDist.elip340.825Y-135.749m
Elevación-11.510mAltura-11.515Z160.141m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.000mAcimutAdelanteNS0°00'00"X0.000m
Este0.000mDist.elip0.000mY0.001m
Elevación0.001mAltura0.001mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000002081
Y-0.00000021410.0000010482
Z-0.00000010180.00000025540.0000002506
Ocupaciones
DeA
IDdepunto:GPS-14GPS-13
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS14-17150920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS13-73270920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:48501617155125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.417m1.388m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

76. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-14(09:07:15a.m.-11:08:00a.m.)(S43)
Observacióndelíneasbase:GPS-1---GPS-14(B43)
Procesada:03/04/201412:18:19p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.005m
Precisiónvertical:0.025m
RMS:0.001m
PDOPmáximo:2.308
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:09:10a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:08:00a.m.(Local:UTC-5hr)
Procesandoduración:01:58:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-14
CuadrículaLocalGlobal
Valornorte8086739.698mLatitudS17°17'58.536267"LatitudS17°17'58.536267"
Este348261.816mLongitudO70°25'39.709266"LongitudO70°25'39.709266"
Elevación3090.201mAltura3130.130mAltura3130.130m
Vector:
Valornorte13184.906mAcimutAdelanteNS34°53'44"X10466.319m
Este9042.675mDist.elip15989.428Y-2143.709m
Elevación1678.795mAltura1680.912Z12022.151m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.002mY0.011m
Elevación0.013mAltura0.013mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000197466
Y-0.00004329390.0001259484
Z-0.00001534030.00004425240.0000185301
Ocupaciones
DeA
IDdepunto:GPS-1GPS-14
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS14-17150920.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061649384850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.417m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

77. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-14-GPS-15(09:07:15a.m.-10:43:15a.m.)(S44)
Observacióndelíneasbase:GPS-14---GPS-15(B44)
Procesada:03/04/201412:21:38p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.003m
RMS:0.000m
PDOPmáximo:9.541
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:07:15a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201410:43:15a.m.(Local:UTC-5hr)
Procesandoduración:01:36:00
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-14
CuadrículaLocalGlobal
Valornorte8086739.698mLatitudS17°17'58.536267"LatitudS17°17'58.536267"
Este348261.816mLongitudO70°25'39.709266"LongitudO70°25'39.709266"
Elevación3090.201mAltura3130.130mAltura3130.130m
A:GPS-15
CuadrículaLocalGlobal
Valornorte8088021.802mLatitudS17°17'17.068368"LatitudS17°17'17.068368"
Este349263.667mLongitudO70°25'05.462438"LongitudO70°25'05.462438"
Elevación3369.632mAltura3409.762mAltura3409.762m
Vector:
Valornorte1282.104mAcimutAdelanteNS38°25'44"X1169.939m
Este1001.850mDist.elip1627.303Y-269.731m
Elevación279.431mAltura279.632Z1134.690m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.002m
Elevación0.002mAltura0.002mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000008667
Y-0.00000080600.0000023781
Z-0.00000047800.00000095250.0000009906
Ocupaciones
DeA
IDdepunto:GPS-14GPS-15
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS14-17150920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS15-73410920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:48501617155125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.417m1.434m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

78. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-15(08:49:10a.m.-10:43:15a.m.)(S48)
Observacióndelíneasbase:GPS-1---GPS-15(B48)
Procesada:03/04/201412:18:13p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.034m
RMS:0.001m
PDOPmáximo:4.681
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:49:15a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201410:43:15a.m.(Local:UTC-5hr)
Procesandoduración:01:54:00
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-15
CuadrículaLocalGlobal
Valornorte8088021.813mLatitudS17°17'17.068016"LatitudS17°17'17.068016"
Este349263.670mLongitudO70°25'05.462333"LongitudO70°25'05.462333"
Elevación3369.632mAltura3409.762mAltura3409.762m
Vector:
Valornorte14467.021mAcimutAdelanteNS35°13'27"X11636.263m
Este10044.528mDist.elip17613.893Y-2413.442m
Elevación1958.225mAltura1960.545Z13156.852m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.006m
Este0.002mDist.elip0.002mY0.015m
Elevación0.017mAltura0.017mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000368896
Y-0.00008501390.0002317114
Z-0.00003066220.00008281620.0000324221
Ocupaciones
DeA
IDdepunto:GPS-1GPS-15
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS15-73410920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061649385125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.434m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

79. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-15(08:49:10a.m.-10:43:15a.m.)(S49)
Observacióndelíneasbase:GPS-16---GPS-15(B49)
Procesada:03/04/201412:19:55p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.001m
Precisiónvertical:0.003m
RMS:0.000m
PDOPmáximo:4.680
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:49:15a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201410:43:15a.m.(Local:UTC-5hr)
Procesandoduración:01:54:00
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-15
CuadrículaLocalGlobal
Valornorte8088021.832mLatitudS17°17'17.067375"LatitudS17°17'17.067375"
Este349263.663mLongitudO70°25'05.462549"LongitudO70°25'05.462549"
Elevación3369.642mAltura3409.772mAltura3409.772m
Vector:
Valornorte-276.121mAcimutAdelanteNS205°28'23"X-157.942m
Este-129.062mDist.elip304.831Y52.605m
Elevación-21.620mAltura-21.657Z-256.473m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.001m
Elevación0.001mAltura0.001mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000003330
Y-0.00000024890.0000017242
Z-0.00000013580.00000043670.0000004428
Ocupaciones
DeA
IDdepunto:GPS-16GPS-15
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS15-73410920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.434m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

80. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-14(09:07:15a.m.-11:08:00a.m.)(S50)
Observacióndelíneasbase:GPS-16---GPS-14(B50)
Procesada:03/04/201412:20:01p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.003m
Precisiónvertical:0.005m
RMS:0.000m
PDOPmáximo:9.541
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:07:15a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:08:00a.m.(Local:UTC-5hr)
Procesandoduración:02:00:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-14
CuadrículaLocalGlobal
Valornorte8086739.728mLatitudS17°17'58.535282"LatitudS17°17'58.535282"
Este348261.812mLongitudO70°25'39.709416"LongitudO70°25'39.709416"
Elevación3090.216mAltura3130.145mAltura3130.145m
Vector:
Valornorte-1558.225mAcimutAdelanteNS216°23'32"X-1327.880m
Este-1130.914mDist.elip1925.592Y322.331m
Elevación-301.045mAltura-301.284Z-1391.165m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.001m
Este0.001mDist.elip0.001mY0.002m
Elevación0.002mAltura0.002mZ0.001m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000010113
Y-0.00000065350.0000053358
Z-0.00000046480.00000127900.0000013766
Ocupaciones
DeA
IDdepunto:GPS-16GPS-14
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS14-17150920.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061651294850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.417m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

81. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-13(09:13:30a.m.-11:14:10a.m.)(S51)
Observacióndelíneasbase:GPS-16---GPS-13(B51)
Procesada:03/04/201412:20:07p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.002m
Precisiónvertical:0.012m
RMS:0.000m
PDOPmáximo:2.441
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:13:30a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201411:14:10a.m.(Local:UTC-5hr)
Procesandoduración:02:00:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-13
CuadrículaLocalGlobal
Valornorte8086901.549mLatitudS17°17'53.198661"LatitudS17°17'53.198661"
Este347961.899mLongitudO70°25'49.825139"LongitudO70°25'49.825139"
Elevación3078.686mAltura3118.610mAltura3118.610m
Vector:
Valornorte-1396.404mAcimutAdelanteNS226°07'08"X-1596.838m
Este-1430.827mDist.elip1999.536Y186.602m
Elevación-312.576mAltura-312.819Z-1231.018m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.002m
Este0.001mDist.elip0.001mY0.005m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000043167
Y-0.00000970130.0000280819
Z-0.00000335850.00000900310.0000038271
Ocupaciones
DeA
IDdepunto:GPS-16GPS-13
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS13-73270920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.388m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

82. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-11(09:26:10a.m.-12:43:30p.m.)(S53)
Observacióndelíneasbase:GPS-16---GPS-11(B53)
Procesada:03/04/201412:20:20p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.003m
Precisiónvertical:0.014m
RMS:0.001m
PDOPmáximo:6.393
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201409:26:10a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201412:43:30p.m.(Local:UTC-5hr)
Procesandoduración:03:17:20
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-11
CuadrículaLocalGlobal
Valornorte8085141.616mLatitudS17°18'50.467316"LatitudS17°18'50.467316"
Este348027.841mLongitudO70°25'48.034633"LongitudO70°25'48.034633"
Elevación2821.595mAltura2861.342mAltura2861.342m
Vector:
Valornorte-3156.337mAcimutAdelanteNS203°48'23"X-1804.773m
Este-1364.884mDist.elip3439.206Y929.461m
Elevación-569.666mAltura-570.086Z-2836.153m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.001mDist.elip0.001mY0.006m
Elevación0.007mAltura0.007mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000062878
Y-0.00001415530.0000421066
Z-0.00000455840.00001269270.0000049180
Ocupaciones
DeA
IDdepunto:GPS-16GPS-11
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS11-35920920.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295025433592
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.600m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

83. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-10(11:41:05a.m.-01:52:55p.m.)(S54)
Observacióndelíneasbase:GPS-16---GPS-10(B54)
Procesada:03/04/201404:14:26p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.024m
RMS:0.001m
PDOPmáximo:5.090
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:05a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:52:55p.m.(Local:UTC-5hr)
Procesandoduración:02:11:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-10
CuadrículaLocalGlobal
Valornorte8084185.723mLatitudS17°19'21.600768"LatitudS17°19'21.600768"
Este348181.474mLongitudO70°25'43.071850"LongitudO70°25'43.071850"
Elevación2458.036mAltura2497.695mAltura2497.695m
Vector:
Valornorte-4112.230mAcimutAdelanteNS196°50'02"X-1878.402m
Este-1211.251mDist.elip4287.409Y1574.245m
Elevación-933.226mAltura-933.734Z-3642.016m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.003mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.003mY0.011m
Elevación0.012mAltura0.012mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000167804
Y-0.00003803530.0001208175
Z-0.00001626290.00004935610.0000270810
Ocupaciones
DeA
IDdepunto:GPS-16GPS-10
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS10-73410921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.322m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

84. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-9(11:41:55a.m.-01:47:30p.m.)(S55)
Observacióndelíneasbase:GPS-16---GPS-9(B55)
Procesada:03/04/201412:20:34p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.005m
Precisiónvertical:0.023m
RMS:0.001m
PDOPmáximo:2.850
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201411:41:55a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201401:47:30p.m.(Local:UTC-5hr)
Procesandoduración:02:05:35
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-9
CuadrículaLocalGlobal
Valornorte8083978.716mLatitudS17°19'28.324660"LatitudS17°19'28.324660"
Este348138.865mLongitudO70°25'44.567053"LongitudO70°25'44.567053"
Elevación2454.983mAltura2494.617mAltura2494.617m
Vector:
Valornorte-4319.238mAcimutAdelanteNS196°36'34"X-1941.629m
Este-1253.860mDist.elip4498.080Y1620.236m
Elevación-936.279mAltura-936.812Z-3838.509m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.002mDist.elip0.002mY0.010m
Elevación0.012mAltura0.012mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000150747
Y-0.00003368800.0001061967
Z-0.00001380920.00004126230.0000193946
Ocupaciones
DeA
IDdepunto:GPS-16GPS-9
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS09-73270921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.415m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

85. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-8(12:00:25p.m.-02:35:05p.m.)(S56)
Observacióndelíneasbase:GPS-16---GPS-8(B56)
Procesada:03/04/201412:20:39p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.025m
RMS:0.002m
PDOPmáximo:5.374
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:00:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:35:05p.m.(Local:UTC-5hr)
Procesandoduración:02:34:35
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-8
CuadrículaLocalGlobal
Valornorte8081817.478mLatitudS17°20'38.085050"LatitudS17°20'38.085050"
Este345894.236mLongitudO70°27'01.142382"LongitudO70°27'01.142382"
Elevación2132.249mAltura2171.486mAltura2171.486m
Vector:
Valornorte-6480.476mAcimutAdelanteNS208°47'03"X-4390.201m
Este-3498.489mDist.elip7365.341Y1755.955m
Elevación-1259.013mAltura-1259.943Z-5790.193m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.003mDist.elip0.003mY0.012m
Elevación0.013mAltura0.013mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000165712
Y-0.00003111120.0001447630
Z-0.00001148960.00005226110.0000247137
Ocupaciones
DeA
IDdepunto:GPS-16GPS-8
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS08-35560921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.280m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

86. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-7(12:09:10p.m.-02:00:25p.m.)(S57)
Observacióndelíneasbase:GPS-16---GPS-7(B57)
Procesada:03/04/201412:20:44p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.009m
Precisiónvertical:0.028m
RMS:0.001m
PDOPmáximo:5.676
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201412:09:10p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201402:00:25p.m.(Local:UTC-5hr)
Procesandoduración:01:51:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-7
CuadrículaLocalGlobal
Valornorte8081630.990mLatitudS17°20'44.072756"LatitudS17°20'44.072756"
Este345573.330mLongitudO70°27'12.059989"LongitudO70°27'12.059989"
Elevación2124.150mAltura2163.343mAltura2163.343m
Vector:
Valornorte-6666.963mAcimutAdelanteNS210°13'46"X-4715.034m
Este-3819.395mDist.elip7684.364Y1707.120m
Elevación-1267.112mAltura-1268.086Z-5963.532m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.003mAcimutAdelanteNS0°00'00"X0.005m
Este0.004mDist.elip0.003mY0.012m
Elevación0.014mAltura0.014mZ0.006m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000279382
Y-0.00004497690.0001536012
Z-0.00002246410.00006966590.0000403403
Ocupaciones
DeA
IDdepunto:GPS-16GPS-7
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS07-17150921.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061651294850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.656m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

87. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-6(01:33:40p.m.-05:20:25p.m.)(S58)
Observacióndelíneasbase:GPS-16---GPS-6(B58)
Procesada:03/04/201412:20:55p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.020m
RMS:0.002m
PDOPmáximo:5.145
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201401:33:40p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:20:25p.m.(Local:UTC-5hr)
Procesandoduración:03:46:45
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-6
CuadrículaLocalGlobal
Valornorte8079214.007mLatitudS17°22'02.191356"LatitudS17°22'02.191356"
Este343526.973mLongitudO70°28'22.003004"LongitudO70°28'22.003004"
Elevación1825.026mAltura1863.801mAltura1863.801m
Vector:
Valornorte-9083.946mAcimutAdelanteNS213°16'25"X-6996.952m
Este-5865.752mDist.elip10814.365Y1961.194m
Elevación-1566.235mAltura-1567.627Z-8167.117m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.004m
Este0.003mDist.elip0.002mY0.009m
Elevación0.010mAltura0.010mZ0.003m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000196807
Y-0.00002534960.0000828762
Z-0.00001080140.00002713530.0000113611
Ocupaciones
DeA
IDdepunto:GPS-16GPS-6
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS06-35920921.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295025433592
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.621m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

88. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-5(03:08:25p.m.-05:10:20p.m.)(S59)
Observacióndelíneasbase:GPS-16---GPS-5(B59)
Procesada:03/04/201412:21:00p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.008m
Precisiónvertical:0.028m
RMS:0.002m
PDOPmáximo:3.518
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:08:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:10:20p.m.(Local:UTC-5hr)
Procesandoduración:02:01:50
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-5
CuadrículaLocalGlobal
Valornorte8079055.367mLatitudS17°22'07.320752"LatitudS17°22'07.320752"
Este343401.968mLongitudO70°28'26.279015"LongitudO70°28'26.279015"
Elevación1821.795mAltura1860.543mAltura1860.543m
Vector:
Valornorte-9242.586mAcimutAdelanteNS213°22'20"X-7132.737m
Este-5990.758mDist.elip11015.482Y1966.298m
Elevación-1569.467mAltura-1570.886Z-8316.690m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.003mDist.elip0.002mY0.013m
Elevación0.014mAltura0.014mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000216255
Y-0.00004643530.0001784616
Z-0.00001712200.00005574440.0000216227
Ocupaciones
DeA
IDdepunto:GPS-16GPS-5
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS05-73410922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467341
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.430m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

89. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-4(03:14:55p.m.-05:43:25p.m.)(S60)
Observacióndelíneasbase:GPS-16---GPS-4(B60)
Procesada:06/04/201407:16:03p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.010m
Precisiónvertical:0.028m
RMS:0.002m
PDOPmáximo:2.990
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:14:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:02:28:30
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.411mLatitudS17°17'08.133460"LatitudS17°17'08.133460"
Este349393.427mLongitudO70°25'00.999819"LongitudO70°25'00.999819"
Elevación3388.990mAltura3429.157mAltura3429.157m
A:GPS-4
CuadrículaLocalGlobal
Valornorte8076495.809mLatitudS17°23'30.332759"LatitudS17°23'30.332759"
Este342401.177mLongitudO70°29'00.853041"LongitudO70°29'00.853041"
Elevación1627.787mAltura1666.173mAltura1666.173m
Vector:
Valornorte-11801.601mAcimutAdelanteNS211°04'06"X-8411.594m
Este-6992.250mDist.elip13718.942Y2516.262m
Elevación-1761.203mAltura-1762.984Z-10694.949m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.005m
Este0.004mDist.elip0.003mY0.013m
Elevación0.014mAltura0.014mZ0.005m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000262764
Y-0.00004172340.0001788745
Z-0.00001455380.00005808350.0000213601
Ocupaciones
DeA
IDdepunto:GPS-16GPS-4
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS04-35560922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295025433556
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.299m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

90. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-3(03:20:30p.m.-05:43:25p.m.)(S61)
Observacióndelíneasbase:GPS-16---GPS-3(B61)
Procesada:06/04/201407:15:02p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.010m
Precisiónvertical:0.027m
RMS:0.001m
PDOPmáximo:3.926
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:20:30p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:02:22:55
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.411mLatitudS17°17'08.133460"LatitudS17°17'08.133460"
Este349393.427mLongitudO70°25'00.999819"LongitudO70°25'00.999819"
Elevación3388.990mAltura3429.157mAltura3429.157m
A:GPS-3
CuadrículaLocalGlobal
Valornorte8076536.689mLatitudS17°23'28.933590"LatitudS17°23'28.933590"
Este342126.014mLongitudO70°29'10.164988"LongitudO70°29'10.164988"
Elevación1595.373mAltura1633.743mAltura1633.743m
Vector:
Valornorte-11760.722mAcimutAdelanteNS212°08'09"X-8676.776m
Este-7267.413mDist.elip13826.435Y2441.467m
Elevación-1793.616mAltura-1795.414Z-10644.197m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.005m
Este0.004mDist.elip0.002mY0.013m
Elevación0.014mAltura0.014mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000211398
Y-0.00003377620.0001645754
Z-0.00001253740.00005395940.0000200840
Ocupaciones
DeA
IDdepunto:GPS-16GPS-3
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS03-17150923.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061651294850161715
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.574m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

91. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-16-GPS-2(03:39:55p.m.-05:43:10p.m.)(S62)
Observacióndelíneasbase:GPS-16---GPS-2(B62)
Procesada:03/04/201412:21:24p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.010m
Precisiónvertical:0.024m
RMS:0.002m
PDOPmáximo:2.460
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201403:39:55p.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:10p.m.(Local:UTC-5hr)
Procesandoduración:02:03:15
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
A:GPS-2
CuadrículaLocalGlobal
Valornorte8073729.125mLatitudS17°24'59.537091"LatitudS17°24'59.537091"
Este339275.239mLongitudO70°30'47.501651"LongitudO70°30'47.501651"
Elevación1412.040mAltura1449.875mAltura1449.875m
Vector:
Valornorte-14568.829mAcimutAdelanteNS215°12'04"X-11722.427m
Este-10117.487mDist.elip17739.149Y2435.569m
Elevación-1979.221mAltura-1981.553Z-13247.575m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.002mAcimutAdelanteNS0°00'00"X0.004m
Este0.004mDist.elip0.003mY0.012m
Elevación0.012mAltura0.012mZ0.004m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000189939
Y-0.00002185420.0001362919
Z-0.00000835860.00004409080.0000171451
Ocupaciones
DeA
IDdepunto:GPS-16GPS-2
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS02-73270922.T01
Tipodereceptor:R6R4
Númeroserialdelreceptor:49061651295125467327
Tipodeantena:R6InternalR4Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.413m1.339m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

92. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeprocesamientodelíneasbase
Detallesdelasesión
GPS-1-GPS-16(08:44:40a.m.-05:43:25p.m.)(S63)
Observacióndelíneasbase:GPS-1---GPS-16(B63)
Procesada:03/04/201412:17:59p.m.
Tipodesolución:Fijo
Frecuenciadeuso:Frecuenciadoble(L1,L2)
Precisiónhorizontal:0.006m
Precisiónvertical:0.011m
RMS:0.002m
PDOPmáximo:3.148
Efemérideutilizada:Transmisión
Modelodeantena:CalibracióndeTopografíaGeodésicaNacionaldelosEE.UU.
Procesandohoradeinicio:02/04/201408:44:45a.m.(Local:UTC-5hr)
Procesandohoradetérmino:02/04/201405:43:25p.m.(Local:UTC-5hr)
Procesandoduración:08:58:40
Intervalodeprocesamiento:5segundos
Componentesdelvector(MarcaaMarca)
De:GPS-1
CuadrículaLocalGlobal
Valornorte8073554.792mLatitudS17°25'05.193635"LatitudS17°25'05.193635"
Este339219.141mLongitudO70°30'49.449212"LongitudO70°30'49.449212"
Elevación1411.407mAltura1449.218mAltura1449.218m
A:GPS-16
CuadrículaLocalGlobal
Valornorte8088297.953mLatitudS17°17'08.115633"LatitudS17°17'08.115633"
Este349392.725mLongitudO70°25'01.023445"LongitudO70°25'01.023445"
Elevación3391.262mAltura3431.429mAltura3431.429m
Vector:
Valornorte14743.161mAcimutAdelanteNS35°03'34"X11794.203m
Este10173.584mDist.elip17914.433Y-2466.064m
Elevación1979.855mAltura1982.211Z13413.341m
Page1of2Informedeprocesamientodelíneasbase
Erroresestándar
Erroresdelvector:
Valornorte0.001mAcimutAdelanteNS0°00'00"X0.003m
Este0.002mDist.elip0.002mY0.005m
Elevación0.006mAltura0.006mZ0.002m
Matrizdecovarianzasaposteriori(Metro2
)
XYZ
X0.0000066864
Y-0.00000569120.0000299243
Z-0.00000228150.00000922480.0000037870
Ocupaciones
DeA
IDdepunto:GPS-1GPS-16
Archivodedatos:
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS01-49380920.T01
E:334-140327-Ilabaya-
CamilacaProy_TBCRed
GeodesicaGPS16-51290920.T01
Tipodereceptor:R6R6
Númeroserialdelreceptor:49061649384906165129
Tipodeantena:R6InternalR6Internal
Númerodeseriedelaantena:----------------
Alturadelaantena(Medido):1.387m1.413m
Métododeantena:CentrodeltopeprotectorCentrodeltopeprotector
Fecha:06/04/201411:15:22p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page2of2Informedeprocesamientodelíneasbase

93. ‐ 22 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.4 REPORTE DE CIERRES GNSS

94. ‐ 23 ‐
1.‐ PUNTOS BASES

95. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
ResultadosdecierredecicloGNSS
Resumen
Tramosenelmódulo:3
Númerodemódulos:7
Númeropasado:7
N°fallidos:0
Longitud
(Metro)
Δ3D
(Metro)
ΔHoriz
(Metro)
ΔVert
(Metro)
PPM
Criteriospase/error1
Mejor0.0090.005-0.0040.036
Peor0.0290.0180.0220.152
Módulomedio204036.6390.0150.0110.0100.082
Errortípico40573.0490.0170.0120.0110.044
Módulospasados
Módulo:MQ01-GPS-1-GPS-16
IDvectorDeAHoradeinicio
MQ01-->GPS-1(PV6)MQ01GPS-102/04/201407:19:25a.m.
GPS-1-->GPS-16(PV7)GPS-1GPS-1602/04/201408:44:40a.m.
MQ01-->GPS-16(PV10)MQ01GPS-1602/04/201408:44:40a.m.
PV6-PV7-PV10Longitud=123055.140mΔHoriz=0.016mΔVert=0.009mPPM=0.152
Δ3D=0.019mΔX=-0.012mΔY=-0.012mΔZ=-0.007m
Módulo:MQ02-GPS-1-GPS-16
IDvectorDeAHoradeinicio
MQ02-->GPS-1(PV5)MQ02GPS-102/04/201407:19:25a.m.
GPS-1-->GPS-16(PV7)GPS-1GPS-1602/04/201408:44:40a.m.
MQ02-->GPS-16(PV9)MQ02GPS-1602/04/201408:44:40a.m.
PV5-PV7-PV9Longitud=214875.155mΔHoriz=0.018mΔVert=0.022mPPM=0.133
Δ3D=0.029mΔX=-0.010mΔY=-0.024mΔZ=-0.011m
Page1of3ResultadosdecierredecicloGNSS
Módulo:TC01-GPS-1-GPS-16
IDvectorDeAHoradeinicio
TC01-->GPS-1(PV4)TC01GPS-102/04/201407:19:25a.m.
GPS-1-->GPS-16(PV7)GPS-1GPS-1602/04/201408:44:40a.m.
TC01-->GPS-16(PV8)TC01GPS-1602/04/201408:44:40a.m.
PV4-PV7-PV8Longitud=169866.472mΔHoriz=0.014mΔVert=0.012mPPM=0.107
Δ3D=0.018mΔX=-0.002mΔY=-0.008mΔZ=-0.016m
Módulo:MQ01-MQ02-GPS-1
IDvectorDeAHoradeinicio
MQ02-->MQ01(PV1)MQ02MQ0102/04/201412:47:20a.m.
MQ02-->GPS-1(PV5)MQ02GPS-102/04/201407:19:25a.m.
MQ01-->GPS-1(PV6)MQ01GPS-102/04/201407:19:25a.m.
PV1-PV5-PV6Longitud=207769.939mΔHoriz=0.007mΔVert=0.008mPPM=0.054
Δ3D=0.011mΔX=0.010mΔY=-0.006mΔZ=-0.001m
Módulo:MQ01-TC01-GPS-1
IDvectorDeAHoradeinicio
TC01-->MQ01(PV3)TC01MQ0102/04/201412:56:15a.m.
TC01-->GPS-1(PV4)TC01GPS-102/04/201407:19:25a.m.
MQ01-->GPS-1(PV6)MQ01GPS-102/04/201407:19:25a.m.
PV3-PV4-PV6Longitud=235102.599mΔHoriz=0.011mΔVert=-0.004mPPM=0.049
Δ3D=0.011mΔX=0.003mΔY=0.008mΔZ=-0.007m
Módulo:MQ01-MQ02-GPS-16
IDvectorDeAHoradeinicio
MQ02-->MQ01(PV1)MQ02MQ0102/04/201412:47:20a.m.
MQ02-->GPS-16(PV9)MQ02GPS-1602/04/201408:44:40a.m.
MQ01-->GPS-16(PV10)MQ01GPS-1602/04/201408:44:40a.m.
PV1-PV9-PV10Longitud=226856.100mΔHoriz=0.009mΔVert=-0.004mPPM=0.045
Δ3D=0.010mΔX=0.007mΔY=0.006mΔZ=0.003m
Módulo:MQ01-TC01-GPS-16
IDvectorDeAHoradeinicio
TC01-->MQ01(PV3)TC01MQ0102/04/201412:56:15a.m.
TC01-->GPS-16(PV8)TC01GPS-1602/04/201408:44:40a.m.
MQ01-->GPS-16(PV10)MQ01GPS-1602/04/201408:44:40a.m.
Page2of3ResultadosdecierredecicloGNSS

96. PV3-PV8-PV10Longitud=250731.070mΔHoriz=0.005mΔVert=-0.007mPPM=0.036
Δ3D=0.009mΔX=-0.007mΔY=0.005mΔZ=0.001m
Fecha:06/04/201410:43:18p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page3of3ResultadosdecierredecicloGNSS

97. ‐ 24 ‐
2.‐ PUNTOS DE CONTROL

98. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
ResultadosdecierredecicloGNSS
Resumen
Tramosenelmódulo:3
Númerodemódulos:37
Númeropasado:24
N°fallidos:13
Longitud
(Metro)
Δ3D
(Metro)
ΔHoriz
(Metro)
ΔVert
(Metro)
PPM
Criteriospase/error1
Mejor0.0050.0010.0000.286
Peor0.0590.0310.0584.790
Módulomedio26081.1700.0250.0120.0191.177
Errortípico10871.4400.0290.0140.0251.075
Módulosfallidos
Módulo:GPS-13-GPS-14-GPS-16
IDvectorDeAHoradeinicio
GPS-14-->GPS-13(PV40)GPS-14GPS-1302/04/201409:13:30a.m.
GPS-16-->GPS-14(PV50)GPS-16GPS-1402/04/201409:07:15a.m.
GPS-16-->GPS-13(PV51)GPS-16GPS-1302/04/201409:13:30a.m.
PV40-PV50-PV51Longitud=4316.062mΔHoriz=0.001mΔVert=-0.021mPPM=4.790
Δ3D=0.021mΔX=-0.006mΔY=0.019mΔZ=0.005m
Módulo:GPS-10-GPS-11-GPS-16
IDvectorDeAHoradeinicio
GPS-11-->GPS-10(PV30)GPS-11GPS-1002/04/201411:41:05a.m.
GPS-16-->GPS-11(PV53)GPS-16GPS-1102/04/201409:26:10a.m.
GPS-16-->GPS-10(PV54)GPS-16GPS-1002/04/201411:41:05a.m.
PV30-PV53-PV54Longitud=8912.348mΔHoriz=0.012mΔVert=-0.040mPPM=4.666
Δ3D=0.042mΔX=-0.017mΔY=0.038mΔZ=0.001m
Page1of11ResultadosdecierredecicloGNSS
Módulo:GPS-8-GPS-9-GPS-16
IDvectorDeAHoradeinicio
GPS-8-->GPS-9(PV21)GPS-8GPS-902/04/201412:00:25p.m.
GPS-16-->GPS-9(PV55)GPS-16GPS-902/04/201411:41:55a.m.
GPS-16-->GPS-8(PV56)GPS-16GPS-802/04/201412:00:25p.m.
PV21-PV55-PV56Longitud=15206.343mΔHoriz=0.014mΔVert=0.046mPPM=3.146
Δ3D=0.048mΔX=0.004mΔY=-0.042mΔZ=-0.023m
Módulo:GPS-1-GPS-7-GPS-8
IDvectorDeAHoradeinicio
GPS-1-->GPS-7(PV17)GPS-1GPS-702/04/201412:09:10p.m.
GPS-8-->GPS-7(PV18)GPS-8GPS-702/04/201412:09:10p.m.
GPS-1-->GPS-8(PV20)GPS-1GPS-802/04/201412:00:25p.m.
PV17-PV18-PV20Longitud=21326.896mΔHoriz=0.012mΔVert=0.058mPPM=2.765
Δ3D=0.059mΔX=0.015mΔY=-0.049mΔZ=-0.028m
Módulo:GPS-1-GPS-6-GPS-7
IDvectorDeAHoradeinicio
GPS-1-->GPS-6(PV15)GPS-1GPS-602/04/201401:33:40p.m.
GPS-6-->GPS-7(PV16)GPS-6GPS-702/04/201401:33:40p.m.
GPS-1-->GPS-7(PV17)GPS-1GPS-702/04/201412:09:10p.m.
PV15-PV16-PV17Longitud=20614.011mΔHoriz=0.005mΔVert=-0.056mPPM=2.728
Δ3D=0.056mΔX=-0.022mΔY=0.050mΔZ=0.014m
Módulo:GPS-1-GPS-7-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-7(PV17)GPS-1GPS-702/04/201412:09:10p.m.
GPS-16-->GPS-7(PV57)GPS-16GPS-702/04/201412:09:10p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV17-PV57-PV63Longitud=36127.081mΔHoriz=0.020mΔVert=0.053mPPM=1.574
Δ3D=0.057mΔX=-0.002mΔY=-0.052mΔZ=-0.022m
Módulo:GPS-1-GPS-10-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-10(PV29)GPS-1GPS-1002/04/201411:41:05a.m.
GPS-16-->GPS-10(PV54)GPS-16GPS-1002/04/201411:41:05a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
Page2of11ResultadosdecierredecicloGNSS

99. PV29-PV54-PV63Longitud=36370.263mΔHoriz=0.015mΔVert=0.055mPPM=1.564
Δ3D=0.057mΔX=0.008mΔY=-0.049mΔZ=-0.027m
Módulo:GPS-1-GPS-9-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-9(PV24)GPS-1GPS-902/04/201411:41:55a.m.
GPS-16-->GPS-9(PV55)GPS-16GPS-902/04/201411:41:55a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV24-PV55-PV63Longitud=36391.906mΔHoriz=0.017mΔVert=0.051mPPM=1.476
Δ3D=0.054mΔX=0.008mΔY=-0.044mΔZ=-0.030m
Módulo:GPS-14-GPS-15-GPS-16
IDvectorDeAHoradeinicio
GPS-14-->GPS-15(PV44)GPS-14GPS-1502/04/201409:07:15a.m.
GPS-16-->GPS-15(PV49)GPS-16GPS-1502/04/201408:49:10a.m.
GPS-16-->GPS-14(PV50)GPS-16GPS-1402/04/201409:07:15a.m.
PV44-PV49-PV50Longitud=3907.744mΔHoriz=0.001mΔVert=0.005mPPM=1.361
Δ3D=0.005mΔX=0.001mΔY=-0.005mΔZ=-0.002m
Módulo:GPS-7-GPS-8-GPS-16
IDvectorDeAHoradeinicio
GPS-8-->GPS-7(PV18)GPS-8GPS-702/04/201412:09:10p.m.
GPS-16-->GPS-8(PV56)GPS-16GPS-802/04/201412:00:25p.m.
GPS-16-->GPS-7(PV57)GPS-16GPS-702/04/201412:09:10p.m.
PV18-PV56-PV57Longitud=15638.579mΔHoriz=0.004mΔVert=0.019mPPM=1.222
Δ3D=0.019mΔX=0.010mΔY=-0.015mΔZ=-0.006m
Módulo:GPS-1-GPS-3-GPS-4
IDvectorDeAHoradeinicio
GPS-1-->GPS-3(PV3)GPS-1GPS-302/04/201403:20:30p.m.
GPS-3-->GPS-4(PV4)GPS-3GPS-402/04/201403:20:30p.m.
GPS-1-->GPS-4(PV6)GPS-1GPS-402/04/201403:14:55p.m.
PV3-PV4-PV6Longitud=8789.791mΔHoriz=0.006mΔVert=0.007mPPM=1.053
Δ3D=0.009mΔX=-0.003mΔY=-0.008mΔZ=-0.004m
Módulo:GPS-1-GPS-4-GPS-5
IDvectorDeAHoradeinicio
GPS-1-->GPS-4(PV6)GPS-1GPS-402/04/201403:14:55p.m.
GPS-4-->GPS-5(PV7)GPS-4GPS-502/04/201403:14:55p.m.
GPS-1-->GPS-5(PV10)GPS-1GPS-502/04/201403:08:25p.m.
Page3of11ResultadosdecierredecicloGNSS
PV6-PV7-PV10Longitud=14020.492mΔHoriz=0.008mΔVert=-0.012mPPM=1.041
Δ3D=0.015mΔX=-0.002mΔY=0.014mΔZ=-0.004m
Módulo:GPS-1-GPS-12-GPS-13
IDvectorDeAHoradeinicio
GPS-1-->GPS-12(PV36)GPS-1GPS-1202/04/201409:20:40a.m.
GPS-12-->GPS-13(PV37)GPS-12GPS-1302/04/201409:20:40a.m.
GPS-1-->GPS-13(PV39)GPS-1GPS-1302/04/201409:13:30a.m.
PV36-PV37-PV39Longitud=32361.687mΔHoriz=0.016mΔVert=-0.029mPPM=1.020
Δ3D=0.033mΔX=-0.013mΔY=0.030mΔZ=-0.006m
Observacionesenmódulosfallidos
IDvectorDeATipodesolución
Longitud
(Metro)
HoradeinicioNºdeinstancias
GPS-1-->GPS-7(PV17)GPS-1GPS-7Fija10304.85402/04/201412:09:10p.m.3
GPS-1-->GPS-16(PV63)GPS-1GPS-16Fija18030.59602/04/201408:44:40a.m.3
GPS-16-->GPS-8(PV56)GPS-16GPS-8Fija7475.53202/04/201412:00:25p.m.2
GPS-16-->GPS-9(PV55)GPS-16GPS-9Fija4596.65502/04/201411:41:55a.m.2
GPS-16-->GPS-14(PV50)GPS-16GPS-14Fija1950.00102/04/201409:07:15a.m.2
GPS-1-->GPS-4(PV6)GPS-1GPS-4Fija4339.84202/04/201403:14:55p.m.2
GPS-16-->GPS-10(PV54)GPS-16GPS-10Fija4389.86602/04/201411:41:05a.m.2
GPS-8-->GPS-7(PV18)GPS-8GPS-7Fija371.41702/04/201412:09:10p.m.2
GPS-16-->GPS-7(PV57)GPS-16GPS-7Fija7791.63102/04/201412:09:10p.m.2
GPS-16-->GPS-11(PV53)GPS-16GPS-11Fija3487.81702/04/201409:26:10a.m.1
GPS-16-->GPS-13(PV51)GPS-16GPS-13Fija2024.87502/04/201409:13:30a.m.1
GPS-16-->GPS-15(PV49)GPS-16GPS-15Fija305.76302/04/201408:49:10a.m.1
GPS-1-->GPS-3(PV3)GPS-1GPS-3Fija4169.78702/04/201403:20:30p.m.1
GPS-1-->GPS-5(PV10)GPS-1GPS-5Fija6924.93302/04/201403:08:25p.m.1
GPS-1-->GPS-6(PV15)GPS-1GPS-6Fija7126.79502/04/201401:33:40p.m.1
GPS-1-->GPS-8(PV20)GPS-1GPS-8Fija10650.62502/04/201412:00:25p.m.1
GPS-1-->GPS-9(PV24)GPS-1GPS-9Fija13764.65402/04/201411:41:55a.m.1
GPS-1-->GPS-10(PV29)GPS-1GPS-10Fija13949.80102/04/201411:41:05a.m.1
GPS-1-->GPS-13(PV39)GPS-1GPS-13Fija16049.62502/04/201409:13:30a.m.1
GPS-1-->GPS-12(PV36)GPS-1GPS-12Fija14270.83802/04/201409:20:40a.m.1
GPS-3-->GPS-4(PV4)GPS-3GPS-4Fija280.16202/04/201403:20:30p.m.1
GPS-4-->GPS-5(PV7)GPS-4GPS-5Fija2755.71702/04/201403:14:55p.m.1
GPS-6-->GPS-7(PV16)GPS-6GPS-7Fija3182.36202/04/201401:33:40p.m.1
GPS-8-->GPS-9(PV21)GPS-8GPS-9Fija3134.15602/04/201412:00:25p.m.1
GPS-11-->GPS-10(PV30)GPS-11GPS-10Fija1034.66602/04/201411:41:05a.m.1
GPS-14-->GPS-13(PV40)GPS-14GPS-13Fija341.18602/04/201409:13:30a.m.1
GPS-14-->GPS-15(PV44)GPS-14GPS-15Fija1651.97902/04/201409:07:15a.m.1
GPS-12-->GPS-13(PV37)GPS-12GPS-13Fija2041.22402/04/201409:20:40a.m.1
Page4of11ResultadosdecierredecicloGNSS

100. Ocupacionesenmódulosfallidos
PuntoObservacionesHoradeinicioNºdeinstancias
GPS-111
GPS-1-->GPS-10(PV29)02/04/201411:41:05a.m.
GPS-1-->GPS-3(PV3)02/04/201403:20:30p.m.
GPS-1-->GPS-7(PV17)02/04/201412:09:10p.m.
GPS-1-->GPS-13(PV39)02/04/201409:13:30a.m.
GPS-1-->GPS-4(PV6)02/04/201403:14:55p.m.
GPS-1-->GPS-5(PV10)02/04/201403:08:25p.m.
GPS-1-->GPS-6(PV15)02/04/201401:33:40p.m.
GPS-1-->GPS-12(PV36)02/04/201409:20:40a.m.
GPS-1-->GPS-16(PV63)02/04/201408:44:40a.m.
GPS-1-->GPS-8(PV20)02/04/201412:00:25p.m.
GPS-1-->GPS-9(PV24)02/04/201411:41:55a.m.
GPS-169
GPS-16-->GPS-7(PV57)02/04/201412:09:10p.m.
GPS-16-->GPS-8(PV56)02/04/201412:00:25p.m.
GPS-16-->GPS-9(PV55)02/04/201411:41:55a.m.
GPS-1-->GPS-16(PV63)02/04/201408:44:40a.m.
GPS-16-->GPS-11(PV53)02/04/201409:26:10a.m.
GPS-16-->GPS-13(PV51)02/04/201409:13:30a.m.
GPS-16-->GPS-14(PV50)02/04/201409:07:15a.m.
GPS-16-->GPS-15(PV49)02/04/201408:49:10a.m.
GPS-16-->GPS-10(PV54)02/04/201411:41:05a.m.
GPS-84
GPS-1-->GPS-8(PV20)02/04/201412:00:25p.m.
GPS-16-->GPS-8(PV56)02/04/201412:00:25p.m.
GPS-8-->GPS-9(PV21)02/04/201412:00:25p.m.
GPS-8-->GPS-7(PV18)02/04/201412:09:10p.m.
GPS-134
GPS-12-->GPS-13(PV37)02/04/201409:20:40a.m.
GPS-1-->GPS-13(PV39)02/04/201409:13:30a.m.
GPS-14-->GPS-13(PV40)02/04/201409:13:30a.m.
GPS-16-->GPS-13(PV51)02/04/201409:13:30a.m.
GPS-74
GPS-6-->GPS-7(PV16)02/04/201401:33:40p.m.
GPS-8-->GPS-7(PV18)02/04/201412:09:10p.m.
GPS-1-->GPS-7(PV17)02/04/201412:09:10p.m.
GPS-16-->GPS-7(PV57)02/04/201412:09:10p.m.
GPS-103
GPS-1-->GPS-10(PV29)02/04/201411:41:05a.m.
GPS-11-->GPS-10(PV30)02/04/201411:41:05a.m.
GPS-16-->GPS-10(PV54)02/04/201411:41:05a.m.
GPS-43
GPS-1-->GPS-4(PV6)02/04/201403:14:55p.m.
GPS-4-->GPS-5(PV7)02/04/201403:14:55p.m.
GPS-3-->GPS-4(PV4)02/04/201403:20:30p.m.
GPS-93
GPS-8-->GPS-9(PV21)02/04/201412:00:25p.m.
GPS-1-->GPS-9(PV24)02/04/201411:41:55a.m.
GPS-16-->GPS-9(PV55)02/04/201411:41:55a.m.
Page5of11ResultadosdecierredecicloGNSS
GPS-143
GPS-14-->GPS-13(PV40)02/04/201409:13:30a.m.
GPS-16-->GPS-14(PV50)02/04/201409:07:15a.m.
GPS-14-->GPS-15(PV44)02/04/201409:07:15a.m.
GPS-122
GPS-1-->GPS-12(PV36)02/04/201409:20:40a.m.
GPS-12-->GPS-13(PV37)02/04/201409:20:40a.m.
GPS-62
GPS-6-->GPS-7(PV16)02/04/201401:33:40p.m.
GPS-1-->GPS-6(PV15)02/04/201401:33:40p.m.
GPS-112
GPS-11-->GPS-10(PV30)02/04/201411:41:05a.m.
GPS-16-->GPS-11(PV53)02/04/201409:26:10a.m.
GPS-52
GPS-4-->GPS-5(PV7)02/04/201403:14:55p.m.
GPS-1-->GPS-5(PV10)02/04/201403:08:25p.m.
GPS-152
GPS-14-->GPS-15(PV44)02/04/201409:07:15a.m.
GPS-16-->GPS-15(PV49)02/04/201408:49:10a.m.
GPS-32
GPS-3-->GPS-4(PV4)02/04/201403:20:30p.m.
GPS-1-->GPS-3(PV3)02/04/201403:20:30p.m.
Módulospasados
Módulo:GPS-1-GPS-11-GPS-12
IDvectorDeAHoradeinicio
GPS-1-->GPS-11(PV34)GPS-1GPS-1102/04/201409:26:10a.m.
GPS-11-->GPS-12(PV35)GPS-11GPS-1202/04/201409:26:10a.m.
GPS-1-->GPS-12(PV36)GPS-1GPS-1202/04/201409:20:40a.m.
PV34-PV35-PV36Longitud=29266.783mΔHoriz=0.010mΔVert=0.026mPPM=0.964
Δ3D=0.028mΔX=0.003mΔY=-0.028mΔZ=0.000m
Módulo:GPS-1-GPS-14-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-14(PV43)GPS-1GPS-1402/04/201409:07:15a.m.
GPS-16-->GPS-14(PV50)GPS-16GPS-1402/04/201409:07:15a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV43-PV50-PV63Longitud=36063.863mΔHoriz=0.031mΔVert=-0.015mPPM=0.944
Δ3D=0.034mΔX=-0.004mΔY=0.023mΔZ=-0.025m
Módulo:GPS-1-GPS-13-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-13(PV39)GPS-1GPS-1302/04/201409:13:30a.m.
GPS-16-->GPS-13(PV51)GPS-16GPS-1302/04/201409:13:30a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
Page6of11ResultadosdecierredecicloGNSS

101. PV39-PV51-PV63Longitud=36105.096mΔHoriz=0.030mΔVert=0.015mPPM=0.927
Δ3D=0.033mΔX=0.003mΔY=-0.005mΔZ=-0.033m
Módulo:GPS-1-GPS-11-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-11(PV34)GPS-1GPS-1102/04/201409:26:10a.m.
GPS-16-->GPS-11(PV53)GPS-16GPS-1102/04/201409:26:10a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV34-PV53-PV63Longitud=36148.040mΔHoriz=0.030mΔVert=0.010mPPM=0.883
Δ3D=0.032mΔX=-0.007mΔY=-0.003mΔZ=-0.031m
Módulo:GPS-1-GPS-5-GPS-6
IDvectorDeAHoradeinicio
GPS-1-->GPS-5(PV10)GPS-1GPS-502/04/201403:08:25p.m.
GPS-6-->GPS-5(PV11)GPS-6GPS-502/04/201403:08:25p.m.
GPS-1-->GPS-6(PV15)GPS-1GPS-602/04/201401:33:40p.m.
PV10-PV11-PV15Longitud=14253.808mΔHoriz=0.007mΔVert=-0.010mPPM=0.852
Δ3D=0.012mΔX=0.001mΔY=0.012mΔZ=-0.001m
Módulo:GPS-1-GPS-2-GPS-3
IDvectorDeAHoradeinicio
GPS-1-->GPS-2(PV1)GPS-1GPS-202/04/201403:39:55p.m.
GPS-3-->GPS-2(PV2)GPS-3GPS-202/04/201403:39:55p.m.
GPS-1-->GPS-3(PV3)GPS-1GPS-302/04/201403:20:30p.m.
PV1-PV2-PV3Longitud=8359.672mΔHoriz=0.003mΔVert=0.006mPPM=0.848
Δ3D=0.007mΔX=0.004mΔY=-0.004mΔZ=-0.004m
Módulo:GPS-6-GPS-7-GPS-16
IDvectorDeAHoradeinicio
GPS-6-->GPS-7(PV16)GPS-6GPS-702/04/201401:33:40p.m.
GPS-16-->GPS-7(PV57)GPS-16GPS-702/04/201412:09:10p.m.
GPS-16-->GPS-6(PV58)GPS-16GPS-602/04/201401:33:40p.m.
PV16-PV57-PV58Longitud=21905.847mΔHoriz=0.014mΔVert=0.012mPPM=0.845
Δ3D=0.019mΔX=-0.010mΔY=-0.014mΔZ=-0.006m
Módulo:GPS-5-GPS-6-GPS-16
IDvectorDeAHoradeinicio
GPS-6-->GPS-5(PV11)GPS-6GPS-502/04/201403:08:25p.m.
Page7of11ResultadosdecierredecicloGNSS
GPS-16-->GPS-6(PV58)GPS-16GPS-602/04/201401:33:40p.m.
GPS-16-->GPS-5(PV59)GPS-16GPS-502/04/201403:08:25p.m.
PV11-PV58-PV59Longitud=22265.402mΔHoriz=0.002mΔVert=-0.019mPPM=0.836
Δ3D=0.019mΔX=-0.004mΔY=0.017mΔZ=0.006m
Módulo:GPS-1-GPS-8-GPS-9
IDvectorDeAHoradeinicio
GPS-1-->GPS-8(PV20)GPS-1GPS-802/04/201412:00:25p.m.
GPS-8-->GPS-9(PV21)GPS-8GPS-902/04/201412:00:25p.m.
GPS-1-->GPS-9(PV24)GPS-1GPS-902/04/201411:41:55a.m.
PV20-PV21-PV24Longitud=27549.436mΔHoriz=0.019mΔVert=0.009mPPM=0.775
Δ3D=0.021mΔX=-0.011mΔY=-0.016mΔZ=0.008m
Módulo:GPS-9-GPS-10-GPS-16
IDvectorDeAHoradeinicio
GPS-10-->GPS-9(PV25)GPS-10GPS-902/04/201411:41:55a.m.
GPS-16-->GPS-10(PV54)GPS-16GPS-1002/04/201411:41:05a.m.
GPS-16-->GPS-9(PV55)GPS-16GPS-902/04/201411:41:55a.m.
PV25-PV54-PV55Longitud=9198.001mΔHoriz=0.004mΔVert=-0.004mPPM=0.686
Δ3D=0.006mΔX=0.002mΔY=0.005mΔZ=0.003m
Módulo:GPS-4-GPS-5-GPS-16
IDvectorDeAHoradeinicio
GPS-4-->GPS-5(PV7)GPS-4GPS-502/04/201403:14:55p.m.
GPS-16-->GPS-5(PV59)GPS-16GPS-502/04/201403:08:25p.m.
GPS-16-->GPS-4(PV60)GPS-16GPS-402/04/201403:14:55p.m.
PV7-PV59-PV60Longitud=27724.397mΔHoriz=0.017mΔVert=-0.005mPPM=0.635
Δ3D=0.018mΔX=-0.016mΔY=0.002mΔZ=-0.007m
Módulo:GPS-1-GPS-15-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-15(PV48)GPS-1GPS-1502/04/201408:49:10a.m.
GPS-16-->GPS-15(PV49)GPS-16GPS-1502/04/201408:49:10a.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV48-PV49-PV63Longitud=36065.716mΔHoriz=0.021mΔVert=-0.010mPPM=0.634
Δ3D=0.023mΔX=0.001mΔY=0.016mΔZ=-0.016m
Módulo:GPS-1-GPS-3-GPS-16
Page8of11ResultadosdecierredecicloGNSS

102. IDvectorDeAHoradeinicio
GPS-1-->GPS-3(PV3)GPS-1GPS-302/04/201403:20:30p.m.
GPS-16-->GPS-3(PV61)GPS-16GPS-302/04/201403:20:30p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV3-PV61-PV63Longitud=36148.364mΔHoriz=0.012mΔVert=-0.018mPPM=0.606
Δ3D=0.022mΔX=0.004mΔY=0.022mΔZ=-0.001m
Módulo:GPS-1-GPS-4-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-4(PV6)GPS-1GPS-402/04/201403:14:55p.m.
GPS-16-->GPS-4(PV60)GPS-16GPS-402/04/201403:14:55p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV6-PV60-PV63Longitud=36207.650mΔHoriz=0.015mΔVert=-0.013mPPM=0.552
Δ3D=0.020mΔX=0.006mΔY=0.018mΔZ=-0.005m
Módulo:GPS-1-GPS-8-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-8(PV20)GPS-1GPS-802/04/201412:00:25p.m.
GPS-16-->GPS-8(PV56)GPS-16GPS-802/04/201412:00:25p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV20-PV56-PV63Longitud=36156.753mΔHoriz=0.014mΔVert=0.014mPPM=0.551
Δ3D=0.020mΔX=-0.007mΔY=-0.018mΔZ=0.001m
Módulo:GPS-1-GPS-6-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-6(PV15)GPS-1GPS-602/04/201401:33:40p.m.
GPS-16-->GPS-6(PV58)GPS-16GPS-602/04/201401:33:40p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV15-PV58-PV63Longitud=36089.245mΔHoriz=0.011mΔVert=-0.014mPPM=0.510
Δ3D=0.018mΔX=-0.014mΔY=0.012mΔZ=-0.002m
Módulo:GPS-3-GPS-4-GPS-16
IDvectorDeAHoradeinicio
GPS-3-->GPS-4(PV4)GPS-3GPS-402/04/201403:20:30p.m.
GPS-16-->GPS-4(PV60)GPS-16GPS-402/04/201403:14:55p.m.
GPS-16-->GPS-3(PV61)GPS-16GPS-302/04/201403:20:30p.m.
PV4-PV60-PV61Longitud=28065.353mΔHoriz=0.007mΔVert=0.012mPPM=0.497
Δ3D=0.014mΔX=-0.001mΔY=-0.011mΔZ=-0.009m
Page9of11ResultadosdecierredecicloGNSS
Módulo:GPS-2-GPS-3-GPS-16
IDvectorDeAHoradeinicio
GPS-3-->GPS-2(PV2)GPS-3GPS-202/04/201403:39:55p.m.
GPS-16-->GPS-3(PV61)GPS-16GPS-302/04/201403:20:30p.m.
GPS-16-->GPS-2(PV62)GPS-16GPS-202/04/201403:39:55p.m.
PV2-PV61-PV62Longitud=35810.915mΔHoriz=0.006mΔVert=-0.016mPPM=0.460
Δ3D=0.016mΔX=-0.007mΔY=0.015mΔZ=0.000m
Módulo:GPS-1-GPS-2-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-2(PV1)GPS-1GPS-202/04/201403:39:55p.m.
GPS-16-->GPS-2(PV62)GPS-16GPS-202/04/201403:39:55p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV1-PV62-PV63Longitud=36070.039mΔHoriz=0.016mΔVert=0.004mPPM=0.449
Δ3D=0.016mΔX=0.015mΔY=0.003mΔZ=-0.004m
Módulo:GPS-1-GPS-5-GPS-16
IDvectorDeAHoradeinicio
GPS-1-->GPS-5(PV10)GPS-1GPS-502/04/201403:08:25p.m.
GPS-16-->GPS-5(PV59)GPS-16GPS-502/04/201403:08:25p.m.
GPS-1-->GPS-16(PV63)GPS-1GPS-1602/04/201408:44:40a.m.
PV10-PV59-PV63Longitud=36086.999mΔHoriz=0.013mΔVert=-0.006mPPM=0.395
Δ3D=0.014mΔX=-0.009mΔY=0.007mΔZ=-0.009m
Módulo:GPS-1-GPS-9-GPS-10
IDvectorDeAHoradeinicio
GPS-1-->GPS-9(PV24)GPS-1GPS-902/04/201411:41:55a.m.
GPS-10-->GPS-9(PV25)GPS-10GPS-902/04/201411:41:55a.m.
GPS-1-->GPS-10(PV29)GPS-1GPS-1002/04/201411:41:05a.m.
PV24-PV25-PV29Longitud=27925.935mΔHoriz=0.006mΔVert=-0.008mPPM=0.377
Δ3D=0.011mΔX=0.003mΔY=0.010mΔZ=0.001m
Módulo:GPS-1-GPS-10-GPS-11
IDvectorDeAHoradeinicio
GPS-1-->GPS-10(PV29)GPS-1GPS-1002/04/201411:41:05a.m.
GPS-11-->GPS-10(PV30)GPS-11GPS-1002/04/201411:41:05a.m.
GPS-1-->GPS-11(PV34)GPS-1GPS-1102/04/201409:26:10a.m.
Page10of11ResultadosdecierredecicloGNSS

103. PV29-PV30-PV34Longitud=29614.093mΔHoriz=0.008mΔVert=0.005mPPM=0.324
Δ3D=0.010mΔX=-0.002mΔY=-0.008mΔZ=0.005m
Módulo:GPS-1-GPS-14-GPS-15
IDvectorDeAHoradeinicio
GPS-1-->GPS-14(PV43)GPS-1GPS-1402/04/201409:07:15a.m.
GPS-14-->GPS-15(PV44)GPS-14GPS-1502/04/201409:07:15a.m.
GPS-1-->GPS-15(PV48)GPS-1GPS-1502/04/201408:49:10a.m.
PV43-PV44-PV48Longitud=35464.601mΔHoriz=0.011mΔVert=0.000mPPM=0.318
Δ3D=0.011mΔX=-0.004mΔY=0.002mΔZ=-0.010m
Módulo:GPS-1-GPS-13-GPS-14
IDvectorDeAHoradeinicio
GPS-1-->GPS-13(PV39)GPS-1GPS-1302/04/201409:13:30a.m.
GPS-14-->GPS-13(PV40)GPS-14GPS-1302/04/201409:13:30a.m.
GPS-1-->GPS-14(PV43)GPS-1GPS-1402/04/201409:07:15a.m.
PV39-PV40-PV43Longitud=32474.077mΔHoriz=0.002mΔVert=0.009mPPM=0.286
Δ3D=0.009mΔX=0.001mΔY=-0.009mΔZ=-0.003m
Fecha:06/04/201411:09:41p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page11of11ResultadosdecierredecicloGNSS

104. ‐ 25 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.5 REPORTE AJUSTE DE REDES

105. ‐ 26 ‐
1.‐ PUNTOS BASES

106. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
Tamaño:400KB
Modificado/a:06/04/201410:42:26p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
RMAGUINA
Descripción:
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeajustedered
Configuracionesdelajuste
Erroresdeconfiguración
GNSS
Errorenlaalturadeantena:0.002m
Errordecentrado:0.002m
Visualizacióndelacovarianza
Horizontal:
Errorlinealpropagado[E]:EE.UU.
Términoconstante[C]:0.000m
Escalarenerrorlineal[S]:1.960
Tridimensional
Errorlinealpropagado[E]:EE.UU.
Términoconstante[C]:0.000m
Escalarenerrorlineal[S]:1.960
Estadísticasdelajuste
Númerodeiteracionesparaunajusteexitoso:2
Factordereferenciadered:1.00
Pruebadechialcuadrado(95%):Pasado
Niveldeconfianzadelaprecisión:95%
Gradosdelibertad:16
Estadísticasdevectoresconposprocesamiento
Factordereferencia:1.00
Númeroderedundancias:16.00
Escalarapriori:1.37
Límitesdepuntodecontrol
Page1of4Informedeajustedered
IDdepuntoTipo
Norteσ
(Metro)
Esteσ
(Metro)
Alturaσ
(Metro)
Elevaciónσ
(Metro)
MQ02GlobalFijoFijoFijo
TC01GlobalFijoFijoFijo
Fijo=0.000001(Metro)
Coordenadasdecuadrículaajustadas
IDdepunto
Valornorte
(Metro)
ValornorteError
(Metro)
Este
(Metro)
EsteError
(Metro)
Elevación
(Metro)
ElevaciónError
(Metro)
Límite
GPS-18073554.2300.006339219.8330.0071409.1490.009
GPS-168088297.4110.006349393.4270.0073388.9900.009
MQ018098343.2280.006295565.6010.0061471.7440.007
MQ028048712.904?251499.374?15.370?LLh
TC018008868.727?366948.841?570.154?LLh
Coordenadasgeodésicasajustadas
IDdepuntoLatitudLongitud
Altura
(Metro)
AlturaError
(Metro)
Límite
GPS-1S17°25'05.212084"O70°30'49.425926"1446.9590.009
GPS-16S17°17'08.133460"O70°25'00.999819"3429.1570.009
MQ01S17°11'26.244433"O70°55'20.099863"1509.6100.007
MQ02S17°38'04.168920"O71°20'31.461910"44.341?LLh
TC01S18°00'16.095250"O70°15'24.401150"604.613?LLh
CoordenadasECEFajustadas
IDdepunto
X
(Metro)
XError
(Metro)
Y
(Metro)
YError
(Metro)
Z
(Metro)
ZError
(Metro)
3DError
(Metro)
Límite
GPS-12031134.1400.007-5740116.7800.008-1897468.2350.0060.013
GPS-162042928.3470.007-5742582.8340.008-1884054.8770.0070.013
MQ011992623.5180.006-5761588.4990.007-1873443.8220.0060.011
MQ021945202.780?-5760779.987?-1919884.368??LLh
TC012049914.695?-5711609.772?-1959041.971??LLh
Componentesdelaelipsedeerror
IDdepunto
Semiejemayor
(Metro)
Semiejemenor
(Metro)
Acimut
Page2of4Informedeajustedered

107. GPS-10.0080.00795°
GPS-160.0090.00889°
MQ010.0080.008129°
ObservacionesGPSajustadas
Parámetrosdetransformación
Rotacióndelacimut:0.063seg(95%)0.011seg
Factordeescala:1.00000031(95%)0.00000007
IDdeobservaciónObservaciónErroraposterioriResidual
Estandarizada
Residual
GPS-1-->GPS-16(PV7)Acimut35°03'34"0.072seg0.039seg0.953
ΔAlt.1982.197m0.011m-0.009m-1.325
Dist.elip17914.449m0.006m0.008m2.295
MQ02-->GPS-16(PV9)Acimut68°41'15"0.011seg-0.004seg-0.626
ΔAlt.3384.814m0.009m0.010m1.506
Dist.elip105583.579m0.007m-0.008m-1.899
TC01-->GPS-1(PV4)Acimut337°10'42"0.020seg0.004seg0.332
ΔAlt.842.346m0.009m-0.004m-0.614
Dist.elip70387.644m0.006m0.006m1.634
TC01-->MQ01(PV3)Acimut321°47'44"0.011seg-0.004seg-0.670
ΔAlt.904.997m0.007m-0.008m-1.494
Dist.elip114465.557m0.006m-0.002m-0.560
MQ02-->MQ01(PV1)Acimut42°18'12"0.019seg0.005seg0.596
ΔAlt.1465.268m0.007m0.006m1.354
Dist.elip66354.493m0.006m0.004m1.251
MQ01-->GPS-1(PV6)Acimut120°09'42"0.022seg-0.009seg-0.727
ΔAlt.-62.651m0.010m0.000m-0.047
Dist.elip50200.726m0.006m0.005m1.342
TC01-->GPS-16(PV8)Acimut347°55'03"0.017seg0.004seg0.367
ΔAlt.2824.543m0.009m-0.001m-0.143
Dist.elip81357.868m0.006m-0.003m-0.867
MQ01-->GPS-16(PV10)Acimut101°08'28"0.019seg0.005seg0.460
ΔAlt.1919.546m0.010m0.000m-0.048
Dist.elip54757.607m0.006m-0.003m-0.575
MQ02-->GPS-1(PV5)Acimut74°53'41"0.013seg0.003seg0.403
ΔAlt.1402.618m0.009m-0.003m-0.403
Dist.elip91158.520m0.007m0.002m0.311
Page3of4Informedeajustedered
Términosdecovarianza
PuntodeorigenAlpuntoComponentesErroraposteriori
Precisiónhoriz.
(Razón)
Precisión3D
(Razón)
GPS-1GPS-16Acimut35°03'34"0.073seg1:31852101:3175251
ΔAlt.1982.197m0.011m
ΔElev.1979.841m0.011m
Dist.elip17914.454m0.006m
MQ01GPS-1Acimut120°09'42"0.024seg1:72983261:7308074
ΔAlt.-62.651m0.010m
ΔElev.-62.595m0.010m
Dist.elip50200.742m0.007m
MQ01GPS-16Acimut101°08'28"0.022seg1:76003101:7579681
ΔAlt.1919.547m0.010m
ΔElev.1917.246m0.010m
Dist.elip54757.624m0.007m
MQ01MQ02Acimut222°10'39"0.020seg1:109188691:10920488
ΔAlt.-1465.269m0.007m
ΔElev.-1456.374m0.007m
Dist.elip66354.513m0.006m
MQ01TC01Acimut141°59'48"0.011seg1:174163861:17422957
ΔAlt.-904.997m0.007m
ΔElev.-901.590m0.007m
Dist.elip114465.592m0.007m
MQ02GPS-1Acimut74°53'40"0.013seg1:139639191:13943372
ΔAlt.1402.618m0.009m
ΔElev.1393.779m0.009m
Dist.elip91158.548m0.007m
MQ02GPS-16Acimut68°41'14"0.013seg1:152194761:15170972
ΔAlt.3384.815m0.009m
ΔElev.3373.620m0.009m
Dist.elip105583.611m0.007m
TC01GPS-1Acimut337°10'42"0.019seg1:118997681:11913712
ΔAlt.842.346m0.009m
ΔElev.838.995m0.009m
Dist.elip70387.666m0.006m
TC01GPS-16Acimut347°55'03"0.018seg1:125393061:12570354
ΔAlt.2824.544m0.009m
ΔElev.2818.836m0.009m
Dist.elip81357.893m0.006m
Fecha:06/04/201410:43:38p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCBases.vce
TrimbleBusinessCenter
Page4of4Informedeajustedered

108. ‐ 27 ‐
2.‐ PUNTOS DE CONTROL

109. Informacióndelproyecto
Nombre:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
Tamaño:665KB
Modificado/a:06/04/201410:38:33p.m.(UTC:-5)
Zonahoraria:Horaest.Pacífico,Sudamérica
Númerode
referencia:
Descripción:RMAGUINA
Sistemadecoordenadas
Nombre:UTM
Datum:WGS1984
Zona:19South(69W)
Geoide:EGM96(Global)
Datumvertical:
Informedeajustedered
Configuracionesdelajuste
Erroresdeconfiguración
GNSS
Errorenlaalturadeantena:0.002m
Errordecentrado:0.002m
Visualizacióndelacovarianza
Horizontal:
Errorlinealpropagado[E]:EE.UU.
Términoconstante[C]:0.000m
Escalarenerrorlineal[S]:1.960
Tridimensional
Errorlinealpropagado[E]:EE.UU.
Términoconstante[C]:0.000m
Escalarenerrorlineal[S]:1.960
Estadísticasdelajuste
Númerodeiteracionesparaunajusteexitoso:2
Factordereferenciadered:1.79
Pruebadechialcuadrado(95%):Error
Niveldeconfianzadelaprecisión:95%
Gradosdelibertad:79
Estadísticasdevectoresconposprocesamiento
Factordereferencia:1.79
Númeroderedundancias:79.00
Escalarapriori:1.00
Límitesdepuntodecontrol
Page1of10Informedeajustedered
IDdepuntoTipo
Norteσ
(Metro)
Esteσ
(Metro)
Alturaσ
(Metro)
Elevaciónσ
(Metro)
GPS-1GlobalFijoFijoFijo
GPS-16GlobalFijoFijoFijo
Fijo=0.000001(Metro)
Coordenadasdecuadrículaajustadas
IDdepunto
Valornorte
(Metro)
ValornorteError
(Metro)
Este
(Metro)
EsteError
(Metro)
Elevación
(Metro)
ElevaciónError
(Metro)
Límite
GPS-18073554.230?339219.833?1409.148?LLh
GPS-108084185.1730.007348182.1730.0062455.8020.016
GPS-118085141.0580.006348028.5380.0062819.3250.014
GPS-128084884.7540.007347767.5520.0072834.6340.015
GPS-138086900.9930.006347962.5990.0063076.4260.011
GPS-148086739.1740.006348262.5150.0063087.9390.009
GPS-158088021.2840.007349264.3670.0073367.3700.009
GPS-168088297.411?349393.427?3388.990?LLh
GPS-28073728.5580.007339275.9410.0081409.7830.010
GPS-38076536.6730.006342126.0190.0071595.3680.018
GPS-48076495.7920.006342401.1800.0071627.7940.019
GPS-58079054.8040.006343402.6590.0071819.5300.018
GPS-68079213.4480.006343527.6670.0071822.7440.017
GPS-78081630.4370.007345574.0190.0082121.8760.019
GPS-88081816.9280.007345894.9320.0072129.9910.020
GPS-98083978.1630.006348139.5600.0072452.7530.017
Coordenadasgeodésicasajustadas
IDdepuntoLatitudLongitud
Altura
(Metro)
AlturaError
(Metro)
Límite
GPS-1S17°25'05.212084"O70°30'49.425926"1446.959?LLh
GPS-10S17°19'21.618832"O70°25'43.048317"2495.4610.016
GPS-11S17°18'50.485657"O70°25'48.011155"2859.0720.014
GPS-12S17°18'58.760379"O70°25'56.914630"2874.3350.015
GPS-13S17°17'53.216924"O70°25'49.801550"3116.3490.011
GPS-14S17°17'58.553484"O70°25'39.685746"3127.8680.009
GPS-15S17°17'17.085391"O70°25'05.438854"3407.5000.009
GPS-16S17°17'08.133460"O70°25'00.999819"3429.157?LLh
GPS-2S17°24'59.555716"O70°30'47.478000"1447.6180.010
GPS-3S17°23'28.934113"O70°29'10.164828"1633.7380.018
GPS-4S17°23'30.333331"O70°29'00.852949"1666.1800.019
GPS-5S17°22'07.339238"O70°28'26.255738"1858.2770.018
GPS-6S17°22'02.209715"O70°28'21.979637"1861.5180.017
GPS-7S17°20'44.090904"O70°27'12.036803"2161.0690.019
Page2of10Informedeajustedered

110. GPS-8S17°20'38.103092"O70°27'01.118974"2169.2280.020
GPS-9S17°19'28.342813"O70°25'44.543655"2492.3870.017
CoordenadasECEFajustadas
IDdepunto
X
(Metro)
XError
(Metro)
Y
(Metro)
YError
(Metro)
Z
(Metro)
ZError
(Metro)
3DError
(Metro)
Límite
GPS-12031134.140?-5740116.780?-1897468.234??LLh
GPS-102041049.9540.008-5741008.6220.014-1887696.9100.0080.018
GPS-112041123.5690.007-5741653.3710.013-1886891.0450.0070.017
GPS-122040855.2390.008-5741683.8300.014-1887138.5540.0080.018
GPS-132041331.5110.007-5742396.2390.010-1885285.9110.0070.014
GPS-142041600.4660.006-5742260.4940.008-1885446.0510.0060.012
GPS-152042770.4070.007-5742530.2260.009-1884311.3560.0070.013
GPS-162042928.347?-5742582.834?-1884054.877??LLh
GPS-22031205.9260.008-5740147.2720.010-1897302.4750.0070.014
GPS-32034251.5720.008-5740141.3570.017-1894699.0880.0080.021
GPS-42034516.7560.008-5740066.5720.017-1894749.8450.0080.021
GPS-52035795.6030.008-5740616.5390.017-1892371.5850.0080.020
GPS-62035931.3850.008-5740621.6280.016-1892222.0030.0080.019
GPS-72038213.3010.009-5740875.7130.017-1890018.4150.0090.021
GPS-82038538.1450.008-5740826.8920.018-1889845.0780.0090.022
GPS-92040986.7250.008-5740962.6350.015-1887893.4070.0090.019
Componentesdelaelipsedeerror
IDdepunto
Semiejemayor
(Metro)
Semiejemenor
(Metro)
Acimut
GPS-100.0080.008176°
GPS-110.0080.008125°
GPS-120.0090.009129°
GPS-130.0080.00835°
GPS-140.0080.00896°
GPS-150.0090.00891°
GPS-20.0090.00894°
GPS-30.0090.00794°
GPS-40.0090.00792°
GPS-50.0090.008102°
GPS-60.0090.00899°
GPS-70.0100.009103°
GPS-80.0090.00873°
GPS-90.0080.008102°
Page3of10Informedeajustedered
ObservacionesGPSajustadas
Parámetrosdetransformación
Rotacióndelacimut:0.099seg(95%)0.052seg
Factordeescala:1.00000138(95%)0.00000024
IDdeobservaciónObservaciónErroraposterioriResidual
Estandarizada
Residual
GPS-12-->GPS-13(PV37)Acimut5°57'06"0.765seg0.125seg0.341
ΔAlt.242.014m0.016m0.006m0.729
Dist.elip2025.879m0.008m0.009m2.563
GPS-16-->GPS-11(PV53)Acimut203°48'23"0.384seg-0.035seg-0.132
ΔAlt.-570.084m0.014m0.002m0.189
Dist.elip3439.218m0.006m0.010m2.389
GPS-1-->GPS-12(PV36)Acimut37°28'58"0.104seg-0.133seg-1.838
ΔAlt.1427.374m0.015m0.005m0.230
Dist.elip14194.464m0.007m0.011m2.369
GPS-1-->GPS-8(PV20)Acimut39°23'08"0.141seg0.267seg2.295
ΔAlt.722.268m0.020m-0.015m-0.492
Dist.elip10623.083m0.007m-0.002m-0.315
GPS-16-->GPS-9(PV55)Acimut196°36'34"0.314seg0.276seg1.178
ΔAlt.-936.769m0.017m0.043m2.197
Dist.elip4498.085m0.007m0.004m0.733
GPS-16-->GPS-13(PV51)Acimut226°07'07"0.652seg-0.810seg-1.836
ΔAlt.-312.807m0.011m0.012m1.160
Dist.elip1999.543m0.007m0.007m1.626
GPS-16-->GPS-10(PV54)Acimut196°50'02"0.322seg0.135seg0.527
ΔAlt.-933.695m0.016m0.039m1.835
Dist.elip4287.411m0.007m0.000m0.046
GPS-1-->GPS-16(PV63)Acimut35°03'34"0.052seg0.075seg1.132
ΔAlt.1982.195m0.000m-0.016m-1.337
Dist.elip17914.430m0.004m-0.010m-1.833
GPS-16-->GPS-2(PV62)Acimut215°12'04"0.091seg-0.064seg-0.784
ΔAlt.-1981.536m0.010m0.017m0.786
Dist.elip17739.144m0.007m-0.011m-1.827
GPS-1-->GPS-11(PV34)Acimut37°41'43"0.089seg-0.022seg-0.324
ΔAlt.1412.111m0.014m-0.023m-0.953
Dist.elip14556.394m0.006m0.009m1.773
GPS-1-->GPS-7(PV17)Acimut38°38'50"0.158seg0.165seg1.131
ΔAlt.714.109m0.019m-0.069m-1.594
Dist.elip10277.165m0.007m0.005m0.743
GPS-16-->GPS-14(PV50)Acimut216°23'32"0.668seg-0.740seg-1.561
ΔAlt.-301.289m0.009m-0.005m-1.075
Dist.elip1925.597m0.006m0.005m1.213
Page4of10Informedeajustedered

111. GPS-4-->GPS-5(PV7)Acimut21°48'59"0.650seg0.043seg0.116
ΔAlt.192.098m0.023m0.004m0.268
Dist.elip2748.257m0.007m0.007m1.560
GPS-1-->GPS-14(PV43)Acimut34°53'44"0.082seg-0.099seg-1.503
ΔAlt.1680.906m0.009m-0.006m-0.261
Dist.elip15989.441m0.006m0.007m1.393
GPS-16-->GPS-7(PV57)Acimut210°13'47"0.213seg0.277seg1.489
ΔAlt.-1268.087m0.019m-0.001m-0.031
Dist.elip7684.368m0.007m0.002m0.239
GPS-6-->GPS-7(PV16)Acimut40°41'33"0.581seg0.148seg0.398
ΔAlt.299.550m0.017m-0.003m-0.532
Dist.elip3167.238m0.008m0.007m1.410
GPS-14-->GPS-13(PV40)Acimut298°46'25"4.301seg-1.677seg-0.773
ΔAlt.-11.518m0.009m-0.004m-1.405
Dist.elip340.824m0.007m-0.001m-0.211
GPS-1-->GPS-6(PV15)Acimut37°43'52"0.213seg0.216seg1.360
ΔAlt.414.559m0.017m-0.010m-0.563
Dist.elip7112.878m0.007m0.002m0.422
GPS-16-->GPS-3(PV61)Acimut212°08'09"0.111seg-0.088seg-0.843
ΔAlt.-1795.417m0.018m-0.003m-0.116
Dist.elip13826.427m0.007m-0.008m-1.358
GPS-8-->GPS-7(PV18)Acimut240°16'14"4.357seg-0.734seg-0.359
ΔAlt.-8.159m0.012m0.003m1.355
Dist.elip371.204m0.008m0.003m0.902
GPS-8-->GPS-9(PV21)Acimut46°31'00"0.527seg0.244seg0.774
ΔAlt.323.159m0.023m-0.018m-1.037
Dist.elip3116.314m0.008m0.006m1.176
GPS-1-->GPS-2(PV1)Acimut18°17'39"8.503seg-4.090seg-1.055
ΔAlt.0.659m0.010m-0.002m-1.145
Dist.elip183.149m0.007m-0.004m-1.006
GPS-1-->GPS-10(PV29)Acimut40°35'04"0.099seg0.067seg0.813
ΔAlt.1048.500m0.016m-0.031m-1.139
Dist.elip13906.034m0.007m0.004m0.752
GPS-16-->GPS-15(PV49)Acimut205°28'20"4.642seg-2.837seg-1.101
ΔAlt.-21.657m0.009m0.000m-0.016
Dist.elip304.835m0.007m0.004m0.998
GPS-3-->GPS-4(PV4)Acimut98°53'42"5.082seg-2.892seg-1.050
ΔAlt.32.442m0.010m0.000m-0.148
Dist.elip278.207m0.008m0.002m0.478
GPS-1-->GPS-15(PV48)Acimut35°13'27"0.082seg-0.061seg-1.031
ΔAlt.1960.539m0.009m-0.006m-0.192
Dist.elip17613.899m0.007m0.000m-0.083
Page5of10Informedeajustedered
GPS-1-->GPS-13(PV39)Acimut33°40'42"0.082seg-0.069seg-1.028
ΔAlt.1669.388m0.011m-0.019m-0.485
Dist.elip15956.847m0.007m0.006m0.491
GPS-16-->GPS-8(PV56)Acimut208°47'03"0.206seg0.178seg1.013
ΔAlt.-1259.928m0.020m0.015m0.690
Dist.elip7365.340m0.007m-0.004m-0.646
GPS-11-->GPS-10(PV30)Acimut171°17'42"1.531seg0.536seg0.651
ΔAlt.-363.611m0.013m-0.003m-0.936
Dist.elip968.262m0.007m0.001m0.188
GPS-1-->GPS-9(PV24)Acimut41°00'20"0.103seg-0.019seg-0.220
ΔAlt.1045.427m0.017m-0.024m-0.924
Dist.elip13720.648m0.007m0.002m0.299
GPS-16-->GPS-4(PV60)Acimut211°04'06"0.113seg-0.072seg-0.672
ΔAlt.-1762.975m0.019m0.009m0.375
Dist.elip13718.937m0.007m-0.005m-0.872
GPS-14-->GPS-15(PV44)Acimut38°25'44"0.917seg-0.179seg-0.379
ΔAlt.279.632m0.009m0.000m-0.010
Dist.elip1627.307m0.007m0.003m0.820
GPS-6-->GPS-5(PV11)Acimut218°40'38"7.892seg-1.339seg-0.375
ΔAlt.-3.241m0.011m-0.001m-0.409
Dist.elip201.997m0.007m0.003m0.785
GPS-11-->GPS-12(PV35)Acimut225°56'40"4.167seg-1.427seg-0.731
ΔAlt.15.263m0.010m0.001m0.700
Dist.elip365.836m0.007m0.000m-0.092
GPS-1-->GPS-4(PV6)Acimut47°41'44"0.328seg-0.156seg-0.626
ΔAlt.219.220m0.019m0.007m0.349
Dist.elip4333.238m0.007m-0.004m-0.663
GPS-16-->GPS-5(PV59)Acimut213°22'20"0.141seg0.060seg0.500
ΔAlt.-1570.877m0.018m0.009m0.347
Dist.elip11015.489m0.007m0.003m0.653
GPS-16-->GPS-6(PV58)Acimut213°16'25"0.143seg0.059seg0.485
ΔAlt.-1567.636m0.017m-0.009m-0.559
Dist.elip10814.368m0.007m-0.001m-0.197
GPS-1-->GPS-3(PV3)Acimut44°42'40"0.341seg-0.001seg-0.004
ΔAlt.186.778m0.018m0.000m-0.011
Dist.elip4164.591m0.007m-0.002m-0.495
GPS-3-->GPS-2(PV2)Acimut225°52'10"0.418seg-0.093seg-0.394
ΔAlt.-186.119m0.020m0.004m0.255
Dist.elip4001.396m0.008m0.002m0.465
GPS-10-->GPS-9(PV25)Acimut192°03'27"7.103seg0.107seg0.031
ΔAlt.-3.074m0.011m-0.001m-0.391
Dist.elip211.375m0.007m0.000m0.037
Page6of10Informedeajustedered

112. GPS-1-->GPS-5(PV10)Acimut37°42'12"0.220seg0.060seg0.322
ΔAlt.411.318m0.018m-0.001m-0.038
Dist.elip6910.910m0.007m0.000m-0.074
Términosdecovarianza
PuntodeorigenAlpuntoComponentesErroraposteriori
Precisiónhoriz.
(Razón)
Precisión3D
(Razón)
GPS-1GPS-10Acimut40°35'04"0.096seg1:21527851:2186805
ΔAlt.1048.502m0.016m
ΔElev.1046.654m0.016m
Dist.elip13906.054m0.006m
GPS-1GPS-11Acimut37°41'43"0.087seg1:23867601:2369589
ΔAlt.1412.113m0.014m
ΔElev.1410.177m0.014m
Dist.elip14556.414m0.006m
GPS-1GPS-12Acimut37°28'58"0.106seg1:19776651:1964333
ΔAlt.1427.376m0.015m
ΔElev.1425.486m0.015m
Dist.elip14194.484m0.007m
GPS-1GPS-13Acimut33°40'42"0.080seg1:24339921:2419712
ΔAlt.1669.390m0.011m
ΔElev.1667.277m0.011m
Dist.elip15956.868m0.007m
GPS-1GPS-14Acimut34°53'43"0.079seg1:26450661:2654424
ΔAlt.1680.909m0.009m
ΔElev.1678.791m0.009m
Dist.elip15989.463m0.006m
GPS-1GPS-15Acimut35°13'26"0.080seg1:26157561:2627222
ΔAlt.1960.541m0.009m
ΔElev.1958.222m0.009m
Dist.elip17613.923m0.007m
GPS-1GPS-16Acimut35°03'34"0.000seg1:01:0
ΔAlt.1982.198m0.000m
ΔElev.1979.842m0.000m
Dist.elip17914.454m0.000m
GPS-1GPS-2Acimut18°17'39"8.489seg1:270861:27076
ΔAlt.0.659m0.010m
ΔElev.0.635m0.010m
Dist.elip183.149m0.007m
GPS-1GPS-3Acimut44°42'39"0.333seg1:6413111:651823
ΔAlt.186.779m0.018m
ΔElev.186.220m0.018m
Dist.elip4164.597m0.006m
Page7of10Informedeajustedered
GPS-1GPS-4Acimut47°41'44"0.318seg1:6477581:660284
ΔAlt.219.221m0.019m
ΔElev.218.646m0.019m
Dist.elip4333.244m0.007m
GPS-1GPS-5Acimut37°42'12"0.212seg1:10980031:1106883
ΔAlt.411.318m0.018m
ΔElev.410.381m0.018m
Dist.elip6910.919m0.006m
GPS-1GPS-6Acimut37°43'52"0.204seg1:11237981:1129162
ΔAlt.414.559m0.017m
ΔElev.413.595m0.017m
Dist.elip7112.888m0.006m
GPS-1GPS-7Acimut38°38'50"0.152seg1:14546841:1493360
ΔAlt.714.110m0.019m
ΔElev.712.728m0.019m
Dist.elip10277.179m0.007m
GPS-1GPS-8Acimut39°23'08"0.134seg1:14810341:1531608
ΔAlt.722.269m0.020m
ΔElev.720.842m0.020m
Dist.elip10623.098m0.007m
GPS-1GPS-9Acimut41°00'20"0.099seg1:21109841:2157236
ΔAlt.1045.428m0.017m
ΔElev.1043.605m0.017m
Dist.elip13720.667m0.006m
GPS-10GPS-11Acimut351°17'40"1.531seg1:1331601:134236
ΔAlt.363.611m0.013m
ΔElev.363.523m0.013m
Dist.elip968.264m0.007m
GPS-10GPS-16Acimut16°50'14"0.309seg1:6595841:654661
ΔAlt.933.696m0.016m
ΔElev.933.188m0.016m
Dist.elip4287.417m0.007m
GPS-11GPS-12Acimut225°56'40"4.170seg1:497041:49682
ΔAlt.15.263m0.010m
ΔElev.15.309m0.010m
Dist.elip365.836m0.007m
GPS-11GPS-16Acimut23°48'37"0.368seg1:5636711:547289
ΔAlt.570.085m0.014m
ΔElev.569.665m0.014m
Dist.elip3439.223m0.006m
GPS-12GPS-13Acimut5°57'06"0.761seg1:2681451:266065
ΔAlt.242.014m0.016m
ΔElev.241.792m0.016m
Dist.elip2025.882m0.008m
GPS-13GPS-14Acimut118°46'28"4.315seg1:492121:49220
ΔAlt.11.519m0.009m
Page8of10Informedeajustedered

113. ΔElev.11.513m0.009m
Dist.elip340.825m0.007m
GPS-13GPS-16Acimut46°07'21"0.636seg1:3055501:301888
ΔAlt.312.808m0.011m
ΔElev.312.564m0.011m
Dist.elip1999.546m0.007m
GPS-14GPS-15Acimut38°25'44"0.918seg1:2251901:227378
ΔAlt.279.633m0.009m
ΔElev.279.431m0.009m
Dist.elip1627.309m0.007m
GPS-14GPS-16Acimut36°23'43"0.653seg1:3183531:319936
ΔAlt.301.289m0.009m
ΔElev.301.051m0.009m
Dist.elip1925.600m0.006m
GPS-15GPS-16Acimut25°28'21"4.626seg1:454401:45548
ΔAlt.21.657m0.009m
ΔElev.21.620m0.009m
Dist.elip304.836m0.007m
GPS-2GPS-16Acimut35°13'47"0.086seg1:25526781:2568432
ΔAlt.1981.539m0.010m
ΔElev.1979.207m0.010m
Dist.elip17739.169m0.007m
GPS-2GPS-3Acimut45°52'39"0.421seg1:5074951:513525
ΔAlt.186.119m0.020m
ΔElev.185.585m0.020m
Dist.elip4001.402m0.008m
GPS-3GPS-16Acimut32°09'23"0.104seg1:22223651:2224624
ΔAlt.1795.419m0.018m
ΔElev.1793.622m0.018m
Dist.elip13826.446m0.006m
GPS-3GPS-4Acimut98°53'42"5.105seg1:359261:36378
ΔAlt.32.442m0.010m
ΔElev.32.426m0.010m
Dist.elip278.207m0.008m
GPS-4GPS-16Acimut31°05'18"0.106seg1:21797291:2187275
ΔAlt.1762.977m0.019m
ΔElev.1761.196m0.019m
Dist.elip13718.955m0.006m
GPS-4GPS-5Acimut21°48'59"0.650seg1:3766231:378442
ΔAlt.192.098m0.023m
ΔElev.191.736m0.023m
Dist.elip2748.261m0.007m
GPS-5GPS-16Acimut33°23'21"0.134seg1:17708661:1740050
ΔAlt.1570.880m0.018m
ΔElev.1569.460m0.018m
Dist.elip11015.505m0.006m
Page9of10Informedeajustedered
GPS-5GPS-6Acimut38°40'39"7.903seg1:280231:28043
ΔAlt.3.241m0.011m
ΔElev.3.214m0.011m
Dist.elip201.997m0.007m
GPS-6GPS-16Acimut33°17'24"0.136seg1:17306811:1695925
ΔAlt.1567.639m0.017m
ΔElev.1566.246m0.017m
Dist.elip10814.383m0.006m
GPS-6GPS-7Acimut40°41'33"0.583seg1:3828121:386692
ΔAlt.299.550m0.017m
ΔElev.299.132m0.017m
Dist.elip3167.242m0.008m
GPS-7GPS-16Acimut30°14'25"0.205seg1:10998861:1122174
ΔAlt.1268.088m0.019m
ΔElev.1267.114m0.019m
Dist.elip7684.379m0.007m
GPS-7GPS-8Acimut60°16'17"4.372seg1:463981:46652
ΔAlt.8.159m0.012m
ΔElev.8.115m0.012m
Dist.elip371.205m0.008m
GPS-8GPS-16Acimut28°47'39"0.197seg1:10441341:1076491
ΔAlt.1259.929m0.020m
ΔElev.1258.999m0.020m
Dist.elip7365.350m0.007m
GPS-8GPS-9Acimut46°31'00"0.530seg1:3724071:386775
ΔAlt.323.159m0.023m
ΔElev.322.762m0.023m
Dist.elip3116.318m0.008m
GPS-9GPS-10Acimut12°03'27"7.094seg1:290891:29150
ΔAlt.3.074m0.011m
ΔElev.3.049m0.011m
Dist.elip211.375m0.007m
GPS-9GPS-16Acimut16°36'47"0.302seg1:6942991:694536
ΔAlt.936.770m0.017m
ΔElev.936.237m0.017m
Dist.elip4498.091m0.006m
Fecha:06/04/201411:11:01p.m.
Proyecto:E:334-140327-Ilabaya-
CamilacaProy_TBCRedGeodesica.vce
TrimbleBusinessCenter
Page10of10Informedeajustedered

114. ‐ 28 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.6 DESCRIPCION DE LOS PUNTOS

115. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 0+070 en el lado
izquierdo a 60 mts del eje aproximadamente, en una ladera, lugar denominado ILABAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-1.
Ing. RAUL MAGUIÑA Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
ILABAYA
Km 0+070
339,219.833 O70°30'49.425926" 0.999773
1,409.148 1,446.959 0.999693
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-1
8,073,554.230 S17°25'05.212084" 0.999920
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

116. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 0+250 en el lado
izquierdo a 30 mts del eje aproximadamente, en una ladera, lugar denominado ILABAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-2.
Ing. RAUL MAGUIÑA Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
ILABAYA
Km 0+250
339,275.941 O70°30'47.478000" 0.999773
1,409.783 1,447.618 0.999693
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-2
8,073,728.558 S17°24'59.555716" 0.999919
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

117. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 4+900 en el lado
izquierdo a 70 mts del eje aproximadamente, en una plataforma, lugar denominado CHEJAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-3.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
CHEJAYA
Km 4+900
342,126.019 O70°29'10.164828" 0.999744
1,595.368 1,633.738 0.999652
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-3
8,076,536.673 S17°23'28.934113" 0.999908
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

118. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 5+200 en el lado
derecho a 30 mts del eje aproximadamente, en una loma pequeña, lugar denominado CHEJAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-4.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
CHEJAYA
Km 5+200
342,401.180 O70°29'00.852949" 0.999739
1,627.794 1,666.180 0.999646
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-4
8,076,495.792 S17°23'30.333331" 0.999907
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

119. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 9+750 en el lado
derecho a 60 mts del eje aproximadamente, en una ladera, lugar denominado CHULULUNI.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-5.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
CHULULUNI
Km 9+750
343,402.659 O70°28'26.255738" 0.999709
1,819.530 1,858.277 0.999612
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-5
8,079,054.804 S17°22'07.339238" 0.999903
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

120. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 9+980 en el lado
derecho a 40 mts del eje aproximadamente, en una ladera, lugar denominado CHULULUNI.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-6.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
CHULULUNI
Km 9+980
343,527.667 O70°28'21.979637" 0.999708
1,822.744 1,861.518 0.999611
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-6
8,079,213.448 S17°22'02.209715" 0.999903
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

121. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 14+330 en el
lado derecho a 40 mts del eje aproximadamente, en una ladera, lugar denominado TOCO ALTO.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-7.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA JORGE BASADRE ILABAYA
TOCO ALTO
Km 14+330
345,574.019 O70°27'12.036803" 0.999661
2,121.876 2,161.069 0.999556
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-7
8,081,630.437 S17°20'44.090904" 0.999895
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

122. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 14+780 en el
lado derecho a 20 mts del eje aproximadamente, en una ladera, lugar denominado TOCO ALTO.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-8.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
TOCO ALTO
Km 14+780
345,894.932 O70°27'01.118974" 0.999660
2,129.991 2,169.228 0.999554
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-8
8,081,816.928 S17°20'38.103092" 0.999894
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

123. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 19+950 en el
lado izquierdo a 40 mts del eje aproximadamente, en una ladera, lugar denominado CAMBAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-9.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
CAMBAYA
Km 19+950
348,139.560 O70°25'44.543655" 0.999609
2,452.753 2,492.387 0.999495
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-9
8,083,978.163 S17°19'28.342813" 0.999885
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

124. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 20+160 en el
lado derecho a 20 mts del eje aproximadamente, en un pastizal, lugar denominado CAMBAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-10.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
CAMBAYA
Km 20+160
348,182.173 O70°25'43.048317" 0.999609
2,455.802 2,495.461 0.999494
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-10
8,084,185.173 S17°19'21.618832" 0.999885
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

125. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 24+430 en el
lado derecho a 80 mts del eje aproximadamente, en una ladera, lugar denominado CAMBAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-11.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
CAMBAYA
Km 24+430
348,028.538 O70°25'48.011155" 0.999552
2,819.325 2,859.072 0.999438
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-11
8,085,141.058 S17°18'50.485657" 0.999886
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

126. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 24+700 en el
lado izquierdo a 30 mts del eje aproximadamente, en una pequeña loma, lugar denominado
CAMBAYA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-12.
Op. VICTOR RAMIREZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
CAMBAYA
Km 24+700
347,767.552 O70°25'56.914630" 0.999550
2,834.634 2,874.335 0.999436
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-12
8,084,884.754 S17°18'58.760379" 0.999887
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

127. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 27+880 en el
lado izquierdo a 25 mts del eje aproximadamente, en una ladera, lugar denominado VILALACA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-13.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
VILALACA
Km 27+880
347,962.599 O70°25'49.801550" 0.999512
3,076.426 3,116.349 0.999398
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-13
8,086,900.993 S17°17'53.216924" 0.999886
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

128. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 28+250 en el
lado derecho a 20 mts del eje aproximadamente, en una ladera, lugar denominado VILALACA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-14.
Top. JORGE CRUZ Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
VILALACA
Km 28+250
348,262.515 O70°25'39.685746" 0.999510
3,087.939 3,127.868 0.999395
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-14
8,086,739.174 S17°17'58.553484" 0.999885
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

129. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 31+900 en el
lado izquierdo a 30 mts del eje aproximadamente, en una ladera, lugar denominado VILALACA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-15.
Ing. RAUL MAGUIÑA Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
VILALACA
Km 31+900
349,264.367 O70°25'05.438854" 0.999466
3,367.370 3,407.500 0.999347
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-15
8,088,021.284 S17°17'17.085391" 0.999881
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

130. ID:
NORTE : LATITUD : F. ESCALA :
ESTE : LONGITUD : F. ALTURA :
ELEVACION
(Geoidal) :
ALTURA : F. COMB.:
ITINERARIO:
Descrita / Establecida por: Revisado por: Fecha:
El punto se encuentra ubicado en la carretera Ilabaya - Cambaya - Camilaca, Km 32+300 en el
lado derecho a 15 mts del eje aproximadamente, en una ladera, lugar denominado VILALACA.
- El punto es una hito de concreto de forma rectangular de 0.30 x 0.30 x 0.40 mts de profundidad,
con un tubo de concreto de 6 pulg y una placa de bronce, incrustado al centro. Lleva la siguiente
inscripcion: GPS-16.
Ing. RAUL MAGUIÑA Ing. RAUL MAGUIÑA 02-abril-2014
DEPARTAMENTO: PROVINCIA: DISTRITO: AVENIDA/CALLE/LUGAR:
TACNA CANDARAVE CAMILACA
VILALACA
Km 32+300
349,393.427 O70°25'00.999819" 0.999463
3,388.990 3,429.157 0.999343
SISTEMA DE
COORDENADAS :
WGS84 - UTM z 19 GPS-16
8,088,297.411 S17°17'08.133460" 0.999880
CARRETERA
ILABAYA - CAMBAYA - CAMILACA
DESCRIPCION DE PUNTOS DE CONTROL

131. ‐ 29 ‐
JNR CONSULTORES S.A
RED GEODESICA
CARRETERA ILABAYA ‐ CAMBAYA, CAMILACA
ANEXO 7.7‐ ESPECIFICACIONES TECNICAS

132. HOJA DE
DATOS
Los topógrafos de todo el mundo confían
en Trimble para entregar sus trabajos a
tiempo . Con más de 25 años de liderazgo en
GNSS, las soluciones Trimble GNSS han sido
creadas en la industria para proporcionar las
características que los topógrafos valoran
cada día en el trabajo: precisión, estabilidad y
la fiabilidad que da su resistente fabricación .
Un compLEto sistEma Gps
Liviano, ergonómico y sin cables, el sistema
GPS Trimble®
R4 con el software Trimble
Digital Fieldbook™ ofrece la facilidad de uso
de un receptor integrado con la resistente
fiabilidad del popular controlador Trimble
Recon®
. Para completar el sistema, combine
el fácil de aprender Trimble Digital Fieldbook
con Trimble Business Center (opcional), el
potente software de análisis y procesamiento
de datos ópticos y GNSS de Trimble . Basado
en la probada tecnología GPS Trimble, el
sistema Trimble R4 RTK viene en su versión
estándar con GPS L1 y L2, y hay disponible
una actualización a GLONASS .
La antena de frecuencia dual mejora
la capacidad de rastreo y entrega una
estabilidad de centro de fase submilimétrica,
para dar resultados precisos en condiciones
difíciles . Alimentado internamente con
baterías removibles, este sistema provee
11 horas de operación ininterrumpida en
el campo .
mÓViL Vrs, mÓViL rtK o EstaciÓn BasE dE
campo
Úselo como móvil ligero para levantamientos
estáticos o RTK . El Trimble R4 con Trimble
Digital Fieldbook es también completamente
compatible con soluciones Trimble VRS™,
creando un atractivo móvil VRS para su uso
dentro de redes en tiempo real . Con una
radio de recepción integrada de 450 MHz
o un módem celular externo, este sistema
se puede adaptar para dar respuesta a una
variedad de necesidades . Como estación
base, el Trimble con opción de transmisión
UHF integrada es robusto y resistente a las
condiciones climáticas, siendo compatible con
una variedad de soluciones de radio .
soLUcionEs trimBLE para horiZontEs mÁs
ampLios
Diseñado para llevar la experiencia Trimble
a más topógrafos, el Trimble R4 con el
sistema Trimble Digital Fieldbook ayuda a
acortar el tiempo de capacitación y simplifica
la recolección de datos . A medida que su
negocio crece y cambia, aproveche los flujos
de trabajo y el conocimiento del software
que su cuadrilla ha desarrollado con el
software Trimble Digital Fieldbook cuando
pase a utilizar las avanzadas capacidades del
software Trimble Survey Controller™ .
Con la amplia red global de capacitación
altamente calificada, equipos de servicio y
soporte de Trimble, puede estar cierto de
que Trimble y nuestros socios estarán a su
disposición para ayudarle . Las soluciones
Trimble facilitan los levantamientos hoy
y preparan a su equipo para crecer en el
futuro .
principaLEs caractErÍsticas
Sistema preciso, fiable y resistente
Basado en la probada y fiable tecnología
Trimble
Escalable desde el procesamiento al VRS y
configuraciones RTK multiconstelación
Sin cables, para una utilización más
cómoda
SiStema GPS tRimBLe R4
El Trimble R4 con el software Trimble Digital Fieldbook es la solución ideal para topógrafos
que necesitan una tecnología GPS probada, simple de usar y que dé resultados en las
condiciones más difíciles y exigentes.

133. www.trimble.com
EspEcificacionEs dE rEndimiEnto
mediciones
• Tecnología Trimble R-Track™
• Chip GNSS Avanzado Trimble Maxwell™ 5 para Levantamientos
Personalizados con 72 canales
• Correlator múltiple de alta precisión para mediciones de
pseudorrango GNSS
• Datos de medición de pseudorrango sin filtrar ni afinar para obtener
una correlación de dominios de baja duración, baja cantidad de
errores multitrayecto y bajo nivel de ruido, con una alta respuesta
dinámica
• Mediciones de fase de portadora GNSS con muy bajo nivel de ruido y
una precisión de <1 mm en un ancho de banda de 1 Hz
• Relaciones de señal a ruido informadas en dB-Hz
• Probada tecnología de rastreo de baja elevación Trimble
• Señales de satélite rastreadas en simultáneo:
– GPS: L1C/A, L2E (método Trimble para rastrear L2P)
– GLONASS1
: L1C/A, L1P, L2C/A (sólo GLONASS M), L2P
– SBAS: L1C/A
posicionamiento Gps diferencial de código2
Horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,25 m + 1 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,50 m + 1 ppm RMS
Precisión de posicionamiento
diferencial WAAS3
. . . . . . . . . . . por lo general, menos de 5 m 3DRMS
Levantamientos Gnss static y faststatic2
Horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 mm + 0,1 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 .5 mm + 0,4 ppm RMS
Levantamientos cinemáticos2
Horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 1 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 mm + 1 ppm RMS
Tiempo de inicialización4
. . . . . . . por lo general, menos de 25 segundos
Fiabilidad de la inicialización5
. . . . . . . . por lo general, más de un 99,9%
hardwarE
características físicas
Dimensiones (Ancho x Alto) . . . . . 19 cm × 10,9 cm (7,5 pulg x 4,3 pulg),
incluidos los conectores
Peso . . . . . . . . . . . . . .1,34 kg (2,95 lb) con batería interna, radio interna,
antena UHF estándar
Móvil RTK completo de menos de 3,70 kg (8,16 lb) incluidas
baterías, jalón, controlador y soporte
Temperatura6
Funcionamiento . . . . . . . . . . . . . . . . –40 °C a +65 °C (–40 °F a +149 °F)
Almacenamiento . . . . . . . . . . . . . . . . –40 °C a +75 °C (–40 °F a +167 °F)
Humedad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100%, con condensación
Impermeabilidad al agua y polvo . . . Protección contra ingreso de polvo
según norma IP67, con protección contra inmersión
temporal a una profundidad de 1 m (3,28 pies)
Golpes y vibraciones . . . . . . . . . . Las pruebas confirman que cumple los
siguiente estándares ambientales:
Golpes . . . . . . . . .Apagado: Diseñado para resistir una caída desde un
jalón de 2 m (6,6 pies) sobre concreto .
Encendido: De diente de sierra hasta 40 G, 10 mseg
Vibraciones . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD-810F, FIG .514 .5C-1
aspectos eléctricos
• Alimentación de 11 V CC a 28 V CC de entrada de potencia externa
con protección contra sobretensión en Puerto 1(Lemo de 7 pines)
• Batería de ión-litio recargable y removible de 7,4 V y 2,4 Ah en el
compartimento interno para batería . El consumo de energía es 3,2 W,
en modo móvil RTK con radio interna . Duración de funcionamiento
con batería interna:
– Opción de sólo recepción de 450 MHz . . . . . . . . . . . . . . . 5,8 horas8
– Opción de recepción/transmisión de 450 MHz . . . . . . . . . . 3,7 horas9
• Certificación Clase B Parte 15, 22, 24 Certificación FCC, 850/1900 MHz .
Módulo GSM/GPRS Clase 10 . Aprobación de Marca CE y aprobación
de C-tick
comunicaciones y almacenamiento de datos
• Serial de 3 cables (Lemo de 7 pines) en Puerto 1 . Serial RS-232
completo en el Puerto 2 (Dsub de 9 pines)
• Opción de receptor/transmisor de 450 MHz completamente integrado
y sellado:
– Potencia de transmisión: 0,5 W
– Alcance7
: 3–5 km por lo general / 10 km óptimo
• Puerto de comunicaciones de 2,4 GHz completamente integrado y
sellado (Bluetooth®
)10
• Soporte de teléfono móvil externo para módems GSM/GPRS/3G para
operaciones de RTK y VRS
• Almacenamiento de datos en memoria interna de 11 MB: 302 horas
de observables brutos, basado en grabación cada 15 segundos desde
un promedio de 6 satélites
• Posicionamiento de 1 Hz, 2 Hz, 5 Hz y 10 Hz
• Entrada y salida de CMR+, CMRx, RTCM 2 .1, RTCM 2 .3, RTCM 3 .0,
RTCM 3 .1
• 16 salidas NMEA, salidas GSOF, RT17 y RT27 . Soporta BINEX y
portadora suavizada
SiStema GPS tRimBLe R4
© 2009, Trimble Navigation Limited. Reservados todos los derechos. Trimble, el logo del Globo terráqueo y el Triángulo
y Recon son marcas comerciales de Trimble Navigation Limited, registradas en los Estados Unidos y en otros países.
Digital Fieldbook, Maxwell, R-Track, Trimble Survey Controller y VRS son marcas comerciales de Trimble Navigation
Limited. La marca con la palabra Bluetooth y los logos son propiedad de Bluetooth SIG, Inc. y todo uso de dichas
marcas por parte de Trimble Navigation Limited es bajo licencia. Todas las otras marcas son propiedad de sus respectivos
titulares. NP 022543-490A-E (11/09)
AMÉRICA DEL NORTE
Trimble Engineering
& Construction Group
5475 Kellenburger Road
Dayton, Ohio 45424-1099
EE.UU.
800-538-7800 (Teléfono sin cargo)
Teléfono +1-937-245-5154
Fax +1-937-233-9441
EUROPA
Trimble Germany GmbH
Am Prime Parc 11
65479 Raunheim • ALEMANIA
Teléfono +49-6142-2100-0
Fax +49-6142-2100-550
ASIA-PACÍFICO
Trimble Navigation Singapore Pty
Limited
80 Marine Parade Road
#22-06 Parkway Parade
Singapore 449269 • SINGAPUR
Teléfono +65-6348-2212
Fax +65-6348-2232
DISTRIBUIDOR AUTORIZADO TRIMBLE
1 Actualización opcional.
2 La precisión y la fiabilidad pueden estar sujetas a anomalías debido a multitrayecto, obstrucciones,
geometría de satélites y condiciones atmosféricas. Siempre siga las prácticas de levantamiento
recomendadas.
3 Depende del rendimiento del sistema WAAS/EGNOS.
4 Puede resultar afectado por las condiciones atmosféricas, multitrayecto de señal, obstrucciones y
geometría de satélites.
5 Puede resultar afectado por las condiciones atmosféricas, el multitrayecto de señal y la geometría de
satélites. La fiabilidad de la inicialización se monitorea constantemente para segurar la más alta calidad.
6 Normalmente, el receptor operará a –40 °C y las baterías internas
se miden a –20 °C.
7 Varía según el terreno y las condiciones de operación.
8 Varía según la temperatura.
9 Varía según la temperatura y la velocidad de transmisión de datos inalámbricos.
10 Las aprobaciones de tipo Bluetooth son específicas según el país.
Comuníquese con su Socio Autorizado de Distribución de Trimble local
para obtener más información.
Las especificaciones están sujetas a cambio sin previo aviso.

134. HOJA DE
DATOS
MÁS DE 20 AÑOS DE INNOVACIÓN Y ÉXITO DE
TRABAJO EN CAMPO
Nadie puede ser un gran topógrafo de la
noche a la mañana; se necesitan años de
desarrollo profesional y experiencia en campo.
De la misma manera, el Sistema GPS Trimble®
R6 ofrece tecnología avanzada y un diseño de
sistema que se prueba a si mismo en el lugar
de trabajo. Es un sistema GPS tan cualificado
para la topografía como usted.
MÁS QUE UN RECEPTOR…UN SISTEMA COMPLETO
El Sistema GPS Trimble R6 comprende cuatro
partes integradas:
Receptor Trimble R6: La unidad receptora
combina un receptor GPS avanzado, la
antena, la batería y la radio integradas en
una unidad lista para el trabajo en campo.
Controlador Trimble TSC2 ó Trimble CU:
Ambos controladores trabajan en equipo
perfectamente con el receptor. Con el
receptor y el controlador en el mismo
jalón, el sistema GPS Trimble R6 es ligero,
robusto e inalámbrico. El controlador
Trimble® TSC2® incorpora la última
versión del sistema operativo Windows de
Microsoft, de manera que todo lo que UD
sabe de la oficina se aplica fácilmente en
el campo.
Software de campo de Trimble: Diseñado
por topógrafos para topógrafos, el
software de campo Trimble Survey
Controller™ es la clave para el flujo de
datos continuo, la eficiencia en campo
y el auténtico concepto de Topografía
Integrada
Trimble Business Center, el software
de oficina: Transfiera fácilmente los
datos de campo GNSS a la oficina para
el procesamiento de los datos, después
exporte sus datos GNSS a su software de
diseño favorito.
TECNOLOGÍA GPS EN LA QUE PUEDE CONFIAR
El receptor Trimble R6 proporciona la máxima
precisión y fiabilidad con GPS. Además, la
opción de tecnológica Trimble R-Track™
proporciona el soporte GLONASS. El GLONASS
aumenta y mejora la solución GPS de manera
que UD puede ver más satélites y medir con
mayor éxito en situaciones poco favorables.
Esta capacidad es impulsada por un innovador
motor RTK que hace la inicialización más
rápida y su flujo de trabajo topográfico más
eficiente. Reduzca la pérdida de tiempo
ocasionada por la pérdida de inicialización y el
tiempo que necesita para re-inicializar.
VERDADERO INTEGRATED SURVEYING™ DE
TRIMBLE
El sistema GPS Trimble R6 se puede integrar
con otros sistemas de topografía en su lugar
de trabajo para mayor flexibilidad. Con el
controlador Trimble y el software de campo,
controle el GPS y los datos de estaciones
totales en un archivo de trabajo simplemente
conmutando el controlador entre los sensores.
Cuando el trabajo de campo está completo,
transfiera el archivo de trabajo a su software
de oficina usando la opción de comunicación
que mejor se adapte a sus necesidades
El Trimble R6 también se puede utilizar como
parte de un rover Trimble® IS. Simplemente
agregue un prisma al jalón del rover y
combine el Trimble R6 con un sistema óptico
robótico como la Estación Total Trimble® S6.
Esta solución integrada le permite aprovechar
al máximo lo mejor de ambas técnicas de
levantamiento topográfico para lograr en el
campo una eficiencia incluso mayor.
EL MODELO CONNECTED SITE DE TRIMBLE
En el modelo Connected Site de Trimble
las herramientas, las técnicas, los servicios
y las relaciones de negocios trabajan
juntos para llevarlo a niveles de éxito
profesional inimaginables hasta el momento.
Acompañado con Trimble, aumentará
drásticamente su efectividad en cada trabajo.
Y cuando vea el potencial que puede ofrecer
el Sistema GPS Trimble R6 y otras soluciones
Trimble, sabrá que ha tomado la decisión
correcta.
PRINCIPALES CARACTERÍSTICAS
Un sistema diseñado en campo
Avanzada tecnología GPS de Trimble
para sus aplicaciones
Topografía integrada para combinar
sistemas y técnicas en campo
Mejora del trabajo a través del
Connected Site de Trimble
SISTEMA GPS TRIMBLE®
R6
El sistema GPS Trimble R6 se muestra con el controlador Trimble TSC2.
También se soporta el controlador Trimble CU.

135. www.trimble.com
SISTEMA GPS TRIMBLE R6
© 2006-2008, Trimble Navigation Limited. Reservados todos los derechos. Trimble, el logo del Globo terráqueo y el
Triángulo, y TSC2 son marcas comerciales de Trimble Navigation Limited, registradas en la Oficina de Patentes y Marcas
Comerciales de los Estados Unidos y en otros países. Integrated Surveying, Maxwell, R-Track, y Trimble Survey Controller
son marcas comerciales de Trimble Navigation Limited. La marca con la palabra Bluetooth y los logos son propiedad de
Bluetooth SIG, Inc. y todo uso de dichas marcas por parte de Trimble Navigation Limited es bajo licencia. Todas las otras
marcas son propiedad de sus respectivos titulares. PN 022543-259A-E (07/08)
AMÉRICA DEL NORTE
Trimble Engineering &
Construction Group
5475 Kellenburger Road
Dayton, Ohio 45424-1099
EE.UU.
800-538-7800
(Teléfono sin cargo)
Teléfono +1-937-245-5154
Fax +1-937-233-9441
EUROPA
Trimble GmbH
Am Prime Parc 11
Teléfono +49-6142-2100-0
Fax +49-6142-2100-550
ASIA-PACÍFICO
#22-06, Parkway Parade
Teléfono +65-6348-2212
Fax +65-6348-2232
DISTRIBUIDOR AUTORIZADO TRIMBLE
1 La precisión y fiabilidad pueden estar sujetas a anomalías tales como la trayectoria múltiple,
obstrucciones, la geometría de los satélites y las condiciones atmosféricas. Siempre cumpla con las
prácticas topográficas recomendadas.
2 Depende del funcionamiento del sistema WAAS/EGNOS.
3 Puede verse afectada por las condiciones atmosféricas, las señales de trayectoria
múltiple y la geometría de los satélites. La fiabilidad de inicialización se controla
continuamente a fin de asegurar la más alta calidad.
4 Normalmente, el receptor funcionará hasta –40 °C, la capacidad
normal del módulo Bluetooth y de las baterías está fijada en –20 °C.
5 Varía con el terreno y las condiciones operativas.
6 Las aprobaciones del tipo de tecnología Bluetooth y GSM son
específicas según el país. Contacte al representante u oficina local
de Trimble para obtener más información.
Las especificaciones están sujetas a cambio sin previo aviso.
ESPECIFICACIONES DE FUNCIONAMIENTO
Mediciones
™ avanzado
pseudodistancia de GNSS
lograr un bajo ruido, bajo índice de error multipath, un bajo tiempo
de correlación y una alta respuesta dinámica
<1 mm en un ancho de banda de 1 Hz
– Código GPS L1 C/A, Portadora de Ciclo Completo L1/L2
– Código GLONASS L1 C/A , Código L1 P, Código L2P, Portadora
de Ciclo Completo L1/L2
Posicionamiento GPS de código diferencial1
Horizontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0,25 m + 1 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0,50 m + 1 ppm RMS
Precisión de posicionamiento
WAAS diferencial2 . . . . . . . . . . . . . . . . . . . Por lo general <5 m 3DRMS
Levantamientos GPS estáticos y FastStatic (estáticos rápidos)1
Horizontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 mm + 0,5 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 mm + 1 ppm RMS
Levantamientos cinemáticos1
Horizontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10 mm + 1 ppm RMS
Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±20 mm + 1 ppm RMS
Tiempo de inicialización . . . . . . . . . . . . . . . . . . . . Típico <25-30 segundos
Fiabilidad en la inicialización3. . . . . . . . . . . . . . . . . . . . . . . .Típico >99,9%
HARDWARE
Características físicas
Dimensiones (Ancho×Alto) . . . . . .
incluyendo los conectores
Peso. . . . . . . . . . . . . .
incluyendo baterías, jalón, controlador y soporte
Temperatura
De funcionamiento. . . . . . . . . . . . . .
De almacenamiento . . . . . . . . . . . . .
Humedad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100%, con condensación
Impermeable . . . . . . . . . . . .
Golpes y vibraciones . . . . . . . . . . . . . . . . . Ha sido probado y cumple con
los siguientes estándares medioambientales:
Golpes . . . . . . . . . . . . . Apagado: ha sido diseñado para resistir caídas
de hasta 2 m (6,6 pies) sobre hormigón. Funcionamiento:
Vibraciones . . . . .
Características eléctricas
compartimiento interno para batería. El consumo de alimentación
es <3,1 W, en el modo RTK con radio interna. Tiempos de
funcionamiento con la batería interna:
puede variar según la temperatura
3,5 horas; puede variar según la temperatura y la velocidad de
datos inalámbrica
marca de tipo CE y marca C-tick
Comunicaciones y almacenamiento de datos
Serie RS-232 completo en el puerto 2 (Dsub de 9 pines)
integrada y sellada:
– Potencia de transmisión: 0,5 W
– Rango5 : por lo general de 3–5 km / 10 km óptimo
6
®)6
CDPD para operaciones RTK y VRS
de observables brutos en función del registro de datos de 6 satélites
en intervalos de 15 segundos
RTCM 3.1
