1. INFORME DE “MANTENIMIENTO DE COMPUTADORES”
DINA RAQUEL TAPIERO
DECIMO B
COLEGIO NUESTRA SEÑORA DE MANARE
INFORMATICA
2010

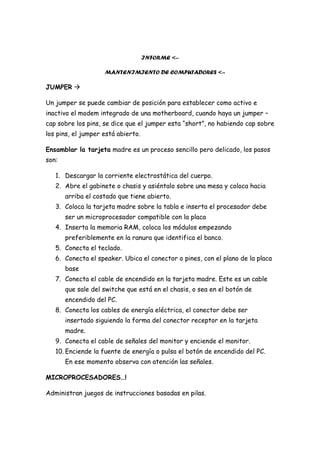

2. INFORME <--
MANTENIMIENTO DE COMPUTADORES <--
JUMPER 
Un jumper se puede cambiar de posición para establecer como activo e
inactivo el modem integrado de una motherboard, cuando haya un jumper –
cap sobre los pins, se dice que el jumper esta “short”, no habiendo cap sobre
los pins, el jumper está abierto.
Ensamblar la tarjeta madre es un proceso sencillo pero delicado, los pasos
son:
1. Descargar la corriente electrostática del cuerpo.
2. Abre el gabinete o chasis y asiéntalo sobre una mesa y coloca hacia
arriba el costado que tiene abierto.
3. Coloca la tarjeta madre sobre la tabla e inserta el procesador debe
ser un microprocesador compatible con la placa
4. Inserta la memoria RAM, coloca los módulos empezando
preferiblemente en la ranura que identifica el banco.
5. Conecta el teclado.
6. Conecta el speaker. Ubica el conector o pines, con el plano de la placa
base
7. Conecta el cable de encendido en la tarjeta madre. Este es un cable
que sale del switche que está en el chasis, o sea en el botón de
encendido del PC.
8. Conecta los cables de energía eléctrica, el conector debe ser
insertado siguiendo la forma del conector receptor en la tarjeta
madre.
9. Conecta el cable de señales del monitor y enciende el monitor.
10. Enciende la fuente de energía o pulsa el botón de encendido del PC.
En ese momento observa con atención las señales.
MICROPROCESADORES…!
Administran juegos de instrucciones basadas en pilas.

3. Últimamente los diseñadores de microprocesadores los están haciendo
según la forma en que se administran los registros.
Son diseñados con instrucciones avanzadas o complejas llamados CISC.
ESTRUCTURA INTERNA DEL PC…!
 Una sección conocida como interfaz con el bus.
 Una unidad de control a área lógica
 Una sección de instrucciones
 Cada vez que el procesador recibe una petición adicional de un
dispositivo.
 Las direcciones en la memoria se mueven a la velocidad que ella
permite
 Un reloj interno marca el ritmo de trabajo, estableciendo ciclos de
reloj para que cada operación se ejecute.
 Secciones especiales de memoria en el procesador conocido como
cache.
 Las velocidades internas en que ocurren las operaciones, dependen de
la capacidad del microprocesador.
FUNCIONAMIENTO DEL DISCO DURO
 Una caja metálica hermética protege los componentes internos del
polvo.
 En la parte inferior de la unidad una placa de circuito impreso recibe
comandos de controlamiento de la unidad.
 Un eje giratorio conectado al motor eléctrico hacen que los discos
revertidos magnéticamente giren a varios miles de vueltas.
FUNCIONES BÁSICAS
Es el procesamiento de información, almacenar información, arrojar
Resultados.
 Para que un computador pueda trabajar debemos tener instalado
El SISTEMA OPERATIVO en el Disco Duro.
El Sistema Operativo es el primer

4. Programa que se carga en el
Computador al arrancarlo. Y se
Encarga de regular su
Funcionamiento.
Los objetivos del sistema operativo
Son: facilitar a los programas del
Usuario el acceso a los distintos
Periféricos y controlar los errores
Que se puedan producir.
El sistema operativo permite establecer comunicación entre el usuario y
La máquina (computador) a través de una línea de órdenes o comandos
Que debe interpretar el computador para generar una respuesta.
Elementos básicos de un circuito eléctrico...!
Generalmente consta de los siguientes elementos generadores: conductores
y aislantes, receptores, elementos de maniobra y de protección.
MAGNITUDES ELECTRICAS…!
INTENSIDAD  se define como la cantidad de carga de un conector por
unidad de tiempo.
RESITENCIA ELECTRICA…!
Se define la resistencia como la oposición que presenta un conductor al paso
de la corriente eléctrica.
Cuando mayor es el grosor del material, menor es la resistencia y cuanto
más grande es su longitud mayor es la resistencia.
POTENCIA ELECTRICA…!
Se define mediante la siguiente expresión.
P = V.I
Los receptores se pueden agrupar en formas distintas dando lugar a los
circuitos en serie paralelos y mixtos.
CIRCUITO EN SERIE…!

5. Es un circuito con resistencia en serie, la resistencia equivalente.
La resistencia equivalente del mismo es la suma de cada una de las
resistencias en serie de circuitos.
