Este informe describe una práctica de laboratorio sobre un circuito rectificador de onda completa. El estudiante construyó el circuito con diodos, lo alimentó con 120V desde un transformador y midió la tensión de salida usando un multímetro y osciloscopio. El estudiante aprendió a rectificar una onda completa y la diferencia con una rectificación de media onda.

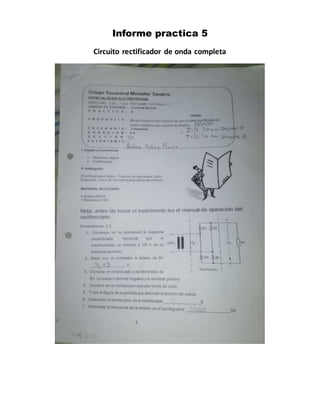

1. Informe practica 5
Circuito rectificador de onda completa

3. Conclusiones

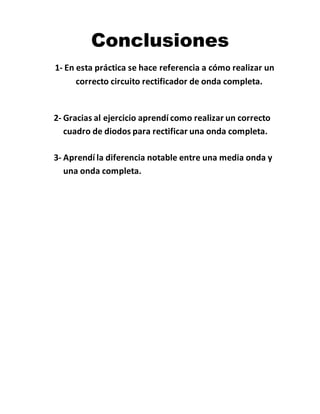

1- En esta práctica se hace referencia a cómo realizar un
correcto circuito rectificador de onda completa.
2- Gracias al ejercicio aprendí como realizar un correcto
cuadro de diodos para rectificar una onda completa.
3- Aprendí la diferencia notable entre una media onda y
una onda completa.

4. Procedimiento

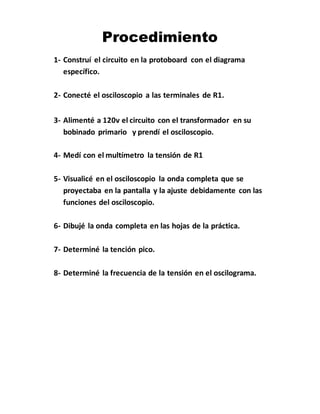

1- Construí el circuito en la protoboard con el diagrama
específico.
2- Conecté el osciloscopio a las terminales de R1.
3- Alimenté a 120v el circuito con el transformador en su
bobinado primario y prendí el osciloscopio.
4- Medí con el multímetro la tensión de R1
5- Visualicé en el osciloscopio la onda completa que se
proyectaba en la pantalla y la ajuste debidamente con las
funciones del osciloscopio.
6- Dibujé la onda completa en las hojas de la práctica.
7- Determiné la tención pico.
8- Determiné la frecuencia de la tensión en el oscilograma.

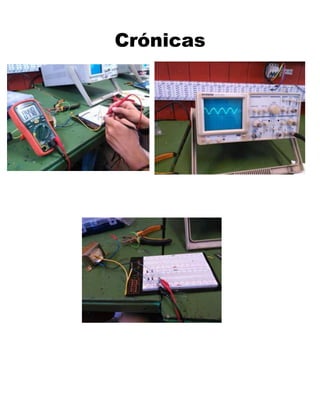

5. Crónicas
