CAPÍTULO I
PLANTEAMIENTO DEL PROBLEMA
1.1
IDENTIFICACIÓN DEL PROBLEMA
El acelerado desarrollo de la ciencia y la técnica en las últimas
décadas ha provocado en la educación cambios significativos entre sus
componentes; los estudiantes plantean nuevos diseños didácticos,
métodos, modelos, herramientas y procesos instruccionales para mejorar
la enseñanza, modificar la forma tradicional de enseñar por otra más
novedosa basada en la construcción del conocimiento por parte del
alumno; a las instituciones educativas, la sociedad les demanda mayores
cambios e innovaciones de acuerdo con los avances de la informática y la
electrónica que enmarcan la aparición de la sociedad del conocimiento.
Es por tanto necesario pensar el proceso de enseñanza
aprendizaje desde perspectivas nuevas que permitan la incorporación de

2. 2
nuevos medios didácticos, qué estén de acuerdo con el desarrollo
científico y tecnológico actual.
La Pizarra Digital Interactiva en el aula de clase, ya proporciona
una serie de funcionalidades que facilitan el desarrollo de capacidades.
Además de las ventajas higiénicas, el no tener que utilizar la tiza, la
posibilidad de utilizar más letras y colores, las facilidades para retocar y
mover textos, y otras ventajas, el contenido de esta pizarra puede
almacenarse en el disco y utilizarse en una sesión posterior. También
puede enviarse por e-mail. Por supuesto, puede imprimirse y repartirse en
papel entre los estudiantes.
Con la pizarra digital interactiva resulta más fácil escribir, dibujar,
combinar y mover imágenes, subrayar desde la propia pantalla, sin
necesidad de dirigirse al ordenador. Y si dispone de una PDI móvil lo
podrá hacer moviéndose por la clase o lo podrá ir pasando a los
estudiantes para que ellos también escriban, dibujen e interactúen con el
contenido de la pantalla desde sus pupitres.
En la actualidad se vive un mundo globalizado donde se presenta
una tecnología avanzada y muy lejana a las posibilidades peruanas por su
carácter económico y político de estado en el rubro de Educación. Por ello
es que el Perú como país en vía de desarrollo no puede competir en
Educación con los países del Occidente del Oriente y Norte de América.
La situación no difiere en gran magnitud con respecto a los países
Latino americano del Sur y Centro América que igualmente se encuentran

3. 3

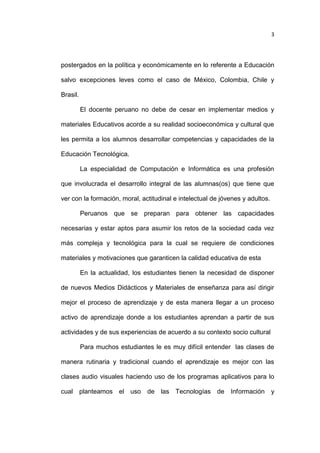

postergados en la política y económicamente en lo referente a Educación
salvo excepciones leves como el caso de México, Colombia, Chile y
Brasil.
El docente peruano no debe de cesar en implementar medios y
materiales Educativos acorde a su realidad socioeconómica y cultural que
les permita a los alumnos desarrollar competencias y capacidades de la
Educación Tecnológica.
La especialidad de Computación e Informática es una profesión
que involucrada el desarrollo integral de las alumnas(os) que tiene que
ver con la formación, moral, actitudinal e intelectual de jóvenes y adultos.
Peruanos que se preparan para obtener las capacidades
necesarias y estar aptos para asumir los retos de la sociedad cada vez
más compleja y tecnológica para la cual se requiere de condiciones
materiales y motivaciones que garanticen la calidad educativa de esta
En la actualidad, los estudiantes tienen la necesidad de disponer
de nuevos Medios Didácticos y Materiales de enseñanza para así dirigir
mejor el proceso de aprendizaje y de esta manera llegar a un proceso
activo de aprendizaje donde a los estudiantes aprendan a partir de sus
actividades y de sus experiencias de acuerdo a su contexto socio cultural
Para muchos estudiantes le es muy difícil entender las clases de
manera rutinaria y tradicional cuando el aprendizaje es mejor con las
clases audio visuales haciendo uso de los programas aplicativos para lo
cual planteamos el uso
de
las Tecnologías de
Información
y

4. 4
Comunicación, los medios que serán elaborados está basado en los
planteamientos tecnológicos.
El propósito fundamental del área está centrado en el uso
adecuado de las herramientas informáticas, como es el buen manejo de la
información a través de las computadoras y de los programas y el uso de
Internet, para mejorar y profundizar el aprendizaje de los estudiantes y
aplicar lo aprendido en las diversas áreas.
En este nuevo siglo el manejo de la Pizarra Digital Interactiva, y las
computadoras, programas aplicativos e Internet, son una de las
habilidades
que deben caracterizar al estudiante competente y lograr
que al terminar su etapa los jóvenes dominan las herramientas básicas
de las TIC como un objetivo importante del plan curricular.
Por tal razón el I. E. S. T. P. “Manuel Scorza Torre” necesita
Pizarra Digital Interactivapara así
mejorar el aprendizaje y aplicar lo
aprendido en las diversas áreas como herramientas de aprendizaje
para:
•
Mejora la comprensión de conceptos.
•
Desarrollar capacidades intelectuales.
•
Desarrollar la creatividad y fomentar la investigación en los
estudiantes desarrollando su capacidad crítica y reflexiva.
La experiencia como estudiantes en estos últimos años nos
muestra que las TICS se usan para enriquecer ambientes de aprendizaje
y se logra desarrollar en los estudiantes lo antes mencionado.

5. 5
Por todo ello el reto es tener una Pizarra Digital Interactivaen la
cual los estudiantes aprendan con mucha más facilidad y así contar con
una herramienta útil para sus estudios y en lo posterior para que sean
competentes en su desempeño profesional y laboral.
Comoestudiantes de la Carrera Profesional de Computación e
Informática,necesario contar con unaPizarra Digital Interactivapara así
hacer más activo el desarrollo de los contenidos de especialidad de
Computación e Informática fomentando participación activa y reflexiva de
los estudiantes en la construcción de sus conocimientos.
1.2
FORMULACIÓN DEL PROBLEMA
Después de haber analizado la realidad del Instituto de Educación
Superior Tecnológico Publico “Manuel Scorza Torre”y viendo que es
necesario la utilización de una Pizarra Digital Interactivase formula las
siguientes interrogantes
1.2.1
PROBLEMA GENERAL
¿En qué medida el uso de laPizarra Digital Interactiva desarrolla las
capacidades de aprendizaje de los estudiantes en la especialidad de
Computación e Informática I. E. S. T. P. “Manuel Scorza Torre”–
Acobamba – Huancavelica?
1.2.2
¿El
uso
y
PROBLEMAS ESPECÍFICOS
la
aplicación
de
la
Pizarra
Digital
Interactivaseadecúa a las capacidades y contenidosde la especialidad de
Computación e Informática del I. E. S. T. P. “Manuel Scorza Torre” –

6. 6
Acobamba – Huancavelica?
¿Qué características presenta el uso de laPizarra Digital
Interactivapara el aprendizaje de los estudiantes de lacarrera profesional
de Computación e Informática del I. E. S. T. P. “Manuel Scorza Torre” –
Acobamba – Huancavelica?
¿Qué herramientas, materiales, equipo e instrumentos se
requiereel uso de la Pizarra Digital Interactivaen los estudiantes de la
Especialidad de Computación e Informática del I. E. S. T. P “Manuel
Scorza Torre” – Acobamba – Huancavelica?
¿Cómo ejecutar y evaluar el uso de laPizarra Digital
Interactivapara el aprendizajede los estudiantes de la Especialidad de
Computación e Informática del I. E. S. T. P “Manuel Scorza Torre” –
Acobamba – Huancavelica?
1.3
IMPORTANCIA DEL ESTUDIO
El presente trabajo de la Pizarra Digital Interactivaes importante,
porque gracias a él.Se pretende utilizar las nuevas Tecnologías de
Información y Comunicación haciendo uso de la Computación e
Informática; lo cual permitirá desarrollar las Tics en las Instituciones
Educativas y además seguir la formación continua ampliando así los
horizontes.
También, permitirá culminar satisfactoriamente el proceso de
formación académica de los estudiantes y la realización mediante el

7. 7
desarrollo de la investigación científica pudiendo observarse todo lo
aprendido durante ese tiempo en el desarrollo del presente trabajo; de
esta manera se trata de aportar a los conocimientos tecnológicos
brindando en el uso y aplicaciónde la Pizarra Digital Interactivapara
mejorar el proceso de aprendizaje – enseñanza de los estudiantes de
laEspecialidad de Computación e Informática del I. E. S. T. P. “Manuel
Scorza Torre” – Acobamba – Huancavelica para los estudiantes es
importante tener una Pizarra Digital Interactivapara lograr aprender de
una manera interesante.
El uso de la Pizarra Digital Interactivaserviráa los docentes como
medio de enseñanza, para desarrollar aprendizajes significativos y
generar operaciones motoras - mentales y capacidades cognitivas en el
alumno(a); ayudando al docente a desarrollar sus sesionesde aprendizaje
una manera sencilla e interesante; de esta manera buscar el desarrollo
de las capacidades de los alumnos de la Especialidad de Computación e
Informática del I. E. S. T. P. “Manuel Scorza Torre” – Acobamba –
Huancavelica.
Finalmente, en el aspecto de Innovación Tecnológicade la Pizarra
Digital Interactiva ayudará a los estudiantes a entender más sobre el en el
manejo de las TICS.
1.4
Para
superar
siguientes objetivos
los
OBJETIVOS
problemas
encontrados
proponemos
los

8. 8
1.4.1
OBJETIVO GENERAL
Determinar el uso de la Pizarra Digital Interactivaen los
estudiantesde la Especialidad de Computación e Informática del I. E. S. T.
P. “Manuel Scorza Torre” – Acobamba – Huancavelica.
1.4.2
OBJETIVOS ESPECÍFICOS
Adecuarlas capacidades y contenidos de la Especialidad de
Computación e Informática del I. E. S. T. P “Manuel Scorza Torre” –
Acobamba – Huancavelica.
Establecer las características del uso de la Pizarra Digital
Interactivaen los estudiantesde la Especialidad de Computación e
Informática del I. E. S. T. P “Manuel Scorza Torre” – Acobamba –
Huancavelica.
Utilizar herramientas, materiales, equipo e instrumentos
se
requieren en el uso de la Pizarra Digital Interactivade los estudiantes de la
Especialidad de Computación e Informática del I. E. S. T. P “Manuel
Scorza Torre” – Acobamba – Huancavelica
Diseñar y evaluar el uso de la Pizarra Digital Interactivaen la
Especialidad de Computación e Informática del Instituto de Educación
Superior Tecnológico Publico “Manuel Scorza Torre” – Acobamba –
Huancavelica.

9. 9
CAPÍTULO II
MARCO DE REFERENCIA DEL PROBLEMA
2.1
ANTECEDENTES DE LA INVESTIGACIÓN
Con la finalidad de poseer mayores evidencias sobre los
antecedentes de este proyecto, se ha visitado diversas instituciones de
Educación tanto públicas y privadas, de la provincia de Acobamba, que no
se ha encontrado ningún trabajo
en el uso de la Pizarra Digital
Interactivareferente al trabajo.
TIPO DE ANTECEDENTE: Nacional.
TITULO: El Método expositivo asistido por ordenadores utilizando
modelos interactivos en la enseñanza universitaria.
AUTORA: Gudelia Sofía Escudero Aguilar.
DIRECTORA DE TESIS: Dra. Natalia Rodríguez Del Solar

10. 10
LUGAR: Lima – Perú.
AÑO: 2008.
INSTITUCIÓN DONDE SE REALIZO LA INVESTIGACIÓN: Escuela
Académico Profesional de Nutrición - Facultad de Medicina de la
Universidad Nacional Mayor de San Marcos.
OBJETIVO GENERAL:
Elaborar un modelo interactivo utilizando ordenadores para fortalecer y
complementar los dominios de aprendizaje
OBJETIVOS ESPECÍFICOS:
Desarrollar un Programa Didáctico
Propiciar el desarrollo de las habilidades conceptuales, intelectuales, y
actitudinales de los dominios de aprendizaje.
Posibilitar la creación de nuevas situaciones de aprendizaje utilizando
ordenadores.
Uso de La Pizarra Digital Interactiva para desarrollar las competencias en
elárea de Matemática en los alumnos del sexto grado de la I.E.P. “Latino”
deldistrito de San Pedro de Lloc, Provincia de Pacasmayo
Propiciar la participación activa y permanente del docente en el proceso
educativo.
RESUMEN DEL ANTECEDENTE:
La presente investigación tiene por objeto incorporar el uso de
ordenadores en la educación universitaria mediante la construcción de
clases programadas, para ello es necesario elaborar un modelo
interactivo o programa didáctico que debe estar bajo la responsabilidad

11. 11
del docente, quien debe planificar, organizar y supervisar su aplicación
empleando una modalidad abierta y flexible .
El modelo interactivo o Programa Didáctico elaborado para la
enseñanza de la asignatura de “Metodología del Trabajo Intelectual y de
la Investigación” se aplicó en la Escuela Académico Profesional de
Nutrición a los alumnos del segundo semestre el año 2005, en la Facultad
de Medicina de la UniversidadNacional Mayor de San Marcos y fue para
retroalimentar y complementar los contenidos desarrollados a través del
método expositivo, de esa manera intentamos fijar los contenidos
desarrollando aprendizajes significativos y logrando la participación del
docente como facilitador y mediador responsable del proceso
Para la prueba de la hipótesis hemos trabajado con dos grupos:
uno de control y otro experimental, aplicando un pre test y un post test
con muestra apareada.
La aplicación del programa didáctico se realizó en la Facultad de
Matemáticas en un aula informática en la que cada estudiante podía
manejar una computadora, desarrollando una enseñanza personalizada.
ANTECEDENTE Nº 02.
TIPO DE ANTECEDENTE: Internacional.
TITULO: “EFECTOS DEL USO DE UN MODELO DE EDUCACIÓN
VIRTUAL EN LOS APRENDIZAJES, EN ALUMNOS DE ENSEÑANZA
MEDIA”
DIRECTORA DE TESIS: No especifica.
AUTOR: Juan Carlos Palma Manzur

12. 12
LUGAR: Osorno – Chile.
AÑO: 2002
INSTITUCIÓN DONDE SE REALIZO LA INVESTIGACIÓN: Colegio San
Mateo de la Compañía de Jesús
OBJETIVO GENERAL:
Para la investigación se plantean los siguientes objetivos:
Encontrar evidencia de que los aprendizajes obtenidos en los
alumnos que utilizan la metodología de educación virtual son mayores a
los alumnos que no la utilizan.
Encontrar evidencia de que los alumnos que utilizan la metodología
de educación virtual muestran mayor motivación que los alumnos que no
la utilizan.
Encontrar evidencia de que la motivación que muestran los
alumnos que utilizan la metodología de educación virtual no influye
significativamente en su aprendizaje.
RESUMEN:
Hoy, a principios del siglo XXI, nos encontramos con un mundo
digitalizado en donde para todo se utiliza tecnología y la educación no se
escapa de ello. Existen muchas aplicaciones tecnológicas que son
utilizadas en las aulas, pero siempre en forma monótona y no hay
demasiada innovación en el uso de estos.
Actualmente para la educación tradicional existen muchos modelos
alternativos, algunos más y otros menos exitosos, uno de estos modelos
es la llamada educación virtual, que consiste en que el alumno logre

13. 13
conocimientos a través de la mediación de herramientas tecnológicas. El
modelo utilizado en esta investigación toma elementos tanto de la
educación a distancia como de la educación presencial. Por ejemplo se
quiere que el alumno asista el establecimiento educacional y que su
proceso de aprendizaje lo lleva a cabo en los laboratorios de informática,
además la comunicación entre profesor-alumno y alumno-alumno se hará
utilizando canales de comunicación digitales. Por otro lado el alumno
contará con una plataforma virtual de educación que recoge todas las
herramientas que el alumno necesite para desarrollar su proceso de
aprendizaje.
El objetivo principal de la investigación es determinar si los
alumnos que utilizan la metodología de la educación virtual logran niveles
de aprendizajes mayores que los alumnos que no la utilizan. Además se
quiere determinar si los individuos al usar esta metodología adquieren una
motivación mayor y se quiere verificar si la motivación está relacionada
con el aprendizaje. Para ello se creó una plataforma virtual de educación
la cual hará de nexo entre el alumno, su aprendizaje y su motivación.
Estos resultados serán relevantes ya que en Chile no existe evidencia
científica sobre si esta modalidad es aplicable y si es exitosa con alumnos
de enseñanza media.
Lo que se quiere probar en esta investigación es que los alumnos
que usan las herramientas tecnológicas en un modelo virtual de
educación para aprender Matemática en NM3 logran diferencias
significativas en los aprendizajes que aquellos que no la usan para su

14. 14
proceso de enseñanza esto conlleva a limitar si estos mismos alumnos
logran una motivación mayor que aquellos que no la usan para su
proceso de enseñanza, en consecuencia para validar la metodología de
educación virtual es importante demostrar que tanto influye la motivación
en el aprendizaje.
ANTECEDENTE Nº 03
TIPO DE ANTECEDENTE: Internacional.
TITULO:
ESTRATEGIAS
DE
FORMACIÓN
DE
PROFESORES
UNIVERSITARIOS PARA EL USO DE LAS TECNOLOGÍAS DE
INFORMACIÓN Y COMUNICACIONES (TICs) A PARTIR DEL SISTEMA
DE APRENDIZAJE LET ME LEARN®: DOS ESTUDIOS DE CASO.
AUTORA: Laura Patricia Villamizar Carrillo
DIRECTOR DE TESIS: Dr. Ángel Pío González Soto
LUGAR: Tarragona – España.
AÑO: 2007.
INSTITUCIÓN DONDE SE REALIZO LA INVESTIGACIÓN:
Departamento
de
Ingenierías
Electrónica,
Eléctrica,
Telecomunicaciones y Sistemas de la Universidad de Pamplona en
Colombia y al Departamento de Electrónica, Eléctrica, Automática e
Ingeniería Informática de la Universidad Rovira i Virgili de Tarragona en
España.
OBJETIVO GENERAL:
Plantear un conjunto de estrategias de formación en TICs para dos
grupos de profesores pertenecientes al Departamento de Ingenierías

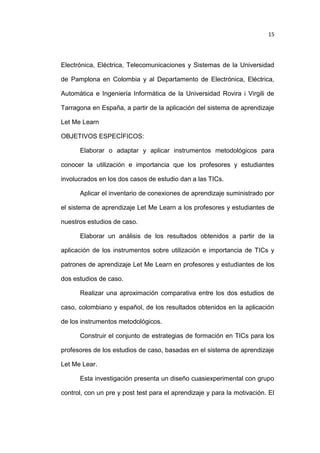

15. 15
Electrónica, Eléctrica, Telecomunicaciones y Sistemas de la Universidad
de Pamplona en Colombia y al Departamento de Electrónica, Eléctrica,
Automática e Ingeniería Informática de la Universidad Rovira i Virgili de
Tarragona en España, a partir de la aplicación del sistema de aprendizaje
Let Me Learn
OBJETIVOS ESPECÍFICOS:
Elaborar o adaptar y aplicar instrumentos metodológicos para
conocer la utilización e importancia que los profesores y estudiantes
involucrados en los dos casos de estudio dan a las TICs.
Aplicar el inventario de conexiones de aprendizaje suministrado por
el sistema de aprendizaje Let Me Learn a los profesores y estudiantes de
nuestros estudios de caso.
Elaborar un análisis de los resultados obtenidos a partir de la
aplicación de los instrumentos sobre utilización e importancia de TICs y
patrones de aprendizaje Let Me Learn en profesores y estudiantes de los
dos estudios de caso.
Realizar una aproximación comparativa entre los dos estudios de
caso, colombiano y español, de los resultados obtenidos en la aplicación
de los instrumentos metodológicos.
Construir el conjunto de estrategias de formación en TICs para los
profesores de los estudios de caso, basadas en el sistema de aprendizaje
Let Me Lear.
Esta investigación presenta un diseño cuasiexperimental con grupo
control, con un pre y post test para el aprendizaje y para la motivación. El

16. 16
tiempo destinado para el experimento es de 2½ meses, el análisis de
datos se plantea en 3 semanas las conclusiones en 2 semanas.
RESUMEN.
Esta investigación doctoral tiene como objetivo principal plantear un
conjunto de estrategias de formación en TICs para dos grupos de
profesores pertenecientes al Departamento de Ingenierías Electrónica,
Eléctrica, Telecomunicaciones y Sistemas de la Universidad de Pamplona
en Colombia y al Departamento de Electrónica, Eléctrica, Automática e
Ingeniería Informática de la Universidad Rovira i Virgili de Tarragona en
España, a partir de la aplicación del sistema de aprendizaje Let Me Learn
®. Este sistema consta, de manera general, de una teoría, el Modelo
Interactivo de Aprendizaje y un instrumento validado desde 1998 y
utilizado
en
aproximadamente
40.000
personas,
llamado
LCI
(LearningConnectionsInventory).
Esta metodología presenta ventajas para el conocimiento de los
procesos de aprendizaje adoptados por los individuos y se plantea como
una herramienta para descubrir las razones que llevan a los docentes a
utilizar o no los recursos tecnológicos en su labor profesional. La autora
de esta investigación es profesora de la Facultad de Ingenierías y
Arquitectura de la Universidad de Pamplona. La recolección de
información se hace a través de dos cuestionarios para conocer la
utilización e importancia que los profesores y estudiantes involucrados en
los dos estudios de caso dan a las TICs y de un inventario para conocer la
combinación de patrones de aprendizaje Let Me Learn®. Se analizan los

17. 17
resultados obtenidos y se hace una aproximación comparativa de los dos
estudios de caso. Finalmente, se plantea un plan de formación en TICs
partiendo del sistema Let Me Learn® y se presentan las conclusiones y el
futuro de la investigación. La metodología utilizada es de naturaleza
mixta, cuantitativa en el sentido que se describen los usos que los
profesores hacen de las TICs y los patrones de aprendizaje y cualitativa a
través del análisis de los estudios de caso (Colombia y España) y la
generación de soluciones a través de un conjunto de estrategias de
formación.
ANTECEDENTE Nº 04
TIPO DE ANTECEDENTE: Internacional.
TITULO: USO DEL DISEÑO Y LA IMAGEN TECNOLÓGICA EN
LASPRESENTACIONES
MULTIMEDIA
PARA
LA
COMUNICACIÓNAUDIOVISUAL: APLICACIÓN PARA LA ENSEÑANZA
ARTÍSTICA
AUTOR: Mª Ángeles Saura Pérez
DIRECTOR DE TESIS: Dr. Joaquín Perea González
LUGAR: MADRID – España.
AÑO: 2005.
INSTITUCIÓN DONDE SE REALIZO LA INVESTIGACIÓN: Institutos de
Educación Secundaria.
OBJETIVO GENERAL:
Los objetivos generales de la investigación son tres, que figuran a
continuación.

18. 18
Dichos objetivos se concretan en otros más específicos:
Estudiar cómo ha sido la incorporación de las TIC a la enseñanza
artística en la enseñanza secundaria y el bachillerato y realizar una
prospectiva de futuro. Se quiere entender la necesidad de una aplicación
informática que facilite el uso de Internet en el aula de enseñanza
artística.
Indagar en el uso del diseño y la imagen tecnológica en las
presentaciones multimedia para la comunicación audiovisual en el aula
de plástica.
Conocer la opinión de los expertos del sector sobre la
incorporación de las TIC en el aula.
Realizar una prospectiva de futuro sobre la enseñanza en el sector.
Analizar cómo es la gestión de la información y la comunicación
audiovisual para la enseñanza artística. Se quiere conocer los factores a
tener en cuenta al diseñar la aplicación informática.
Estudiar los contenidos y la información existente en la Red de
interés para la enseñanza artística.
Conocer las herramientas, programas y plataformas educativas que
traen consigo las llamadas TIC y sus posibilidades para el uso en el
sector.
Conocer los modelos existentes para la gestión del conocimiento
en el área artística.
Proponer un modelo concreto de gestión de conocimiento para la
enseñanza artística para una óptima gestión de la información de

19. 19
contenidos artísticos y didácticos en la Red.
RESUMEN
Palabras clave: educación artística en España, gestión de la
información para la educación artística, sector enseñanza secundaria de
la Comunidad de Madrid, recursos en Internet para la enseñanza artística.
Se analiza el contexto escolar de la enseñanza secundaria en España en
lo que concierne a la educación artística, plástica y visual. En la fase
inicial de la investigación, se estudian los aspectos que caracterizan al
tipo de alumnado y profesorado de enseñanzas artísticas en la
Comunidad de Madrid a través de un exhaustivo trabajo de campo. La
metodología cuantitativa es aplicada en forma de encuestas a un grupo
representativo de alumnos de dibujo de un centro de secundaria con una
respuesta del 100% (487 cuestionarios), y a profesores de dibujo de la
Comunidad de Madrid, a través de los Departamentos de IES, con una
respuesta
del
45%
(316
cuestionarios).
Ambas
encuestas
se
complementan por la faceta cualitativa de las entrevistas realizadas a 14
expertos (adaptación del método Delphi), de comunicados de colectivos
de artistas, profesores y artículos aparecidos en la prensa escrita y en
Internet. Analizando cómo ha sido la incorporación de las TIC en éste
área, se realiza una prospectiva de futuro. Se estudian las herramientas,
programas y plataformas educativas que traen consigo las TIC y sus
posibilidades para el uso en el aula. La información ha de ser localizada,
contrastada y clasificada para que pueda ser transformada en
conocimiento. Se entiende la necesidad de una aplicación informática que

20. 20
facilite el uso de Internet en el aula de plástica. Se propone un modelo
concreto para la gestión de los contenidos didácticos y artísticos: la
Biblioteca Virtual de Enseñanza
Artística. Esta herramienta didáctica facilita la formación continua
del profesorado, el trabajo colaborativo, la creación de nuevos materiales
curriculares y la transferencia de contenidos a través de Internet para
entender el entorno como un espacio artístico habitable.
ANTECEDENTE N° O5
TIPO DE ANTECEDENTE: Internacional
TITULO: Un modelo de análisis de competencias matemáticas en un
entorno interactivo
AUTOR: Guillermina Marcos Lorenzón
DIRECTOR DE TESIS: Jesús Murillo Ramón
LUGAR: Universidad La Rioja España
AÑO: 2008
OBJETIVO GENERAL:
Analizar los beneficios cognitivos que se producen en los alumnos
en
relación
con
la
adquisición
de
determinadas
competencias
matemáticas, en particular relacionadas con el aprendizaje de la
geometría y con el desarrollo de la competencia comunicativa, utilizando
un entorno interactivo de aprendizaje soportado por los medios
informáticos.
OBJETIVO ESPECIFICO
1.
Diseñar instrumentos e indicadores adecuados para el análisis de

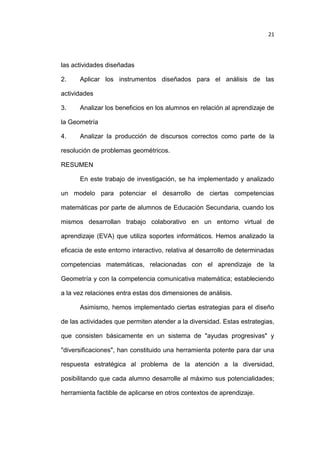

21. 21
las actividades diseñadas
2.
Aplicar los instrumentos diseñados para el análisis de las
actividades
3.
Analizar los beneficios en los alumnos en relación al aprendizaje de
la Geometría
4.
Analizar la producción de discursos correctos como parte de la
resolución de problemas geométricos.
RESUMEN
En este trabajo de investigación, se ha implementado y analizado
un modelo para potenciar el desarrollo de ciertas competencias
matemáticas por parte de alumnos de Educación Secundaria, cuando los
mismos desarrollan trabajo colaborativo en un entorno virtual de
aprendizaje (EVA) que utiliza soportes informáticos. Hemos analizado la
eficacia de este entorno interactivo, relativa al desarrollo de determinadas
competencias matemáticas, relacionadas con el aprendizaje de la
Geometría y con la competencia comunicativa matemática; estableciendo
a la vez relaciones entra estas dos dimensiones de análisis.
Asimismo, hemos implementado ciertas estrategias para el diseño
de las actividades que permiten atender a la diversidad. Estas estrategias,
que consisten básicamente en un sistema de "ayudas progresivas" y
"diversificaciones", han constituido una herramienta potente para dar una
respuesta estratégica al problema de la atención a la diversidad,
posibilitando que cada alumno desarrolle al máximo sus potencialidades;
herramienta factible de aplicarse en otros contextos de aprendizaje.

22. 22
Para realizar el análisis del aprendizaje de la Geometría y del desarrollo
de la competencia comunicativa matemática a lo largo del proceso, se
han diseñado y aplicado unos instrumentos de análisis específicos.
En relación al aprendizaje de la Geometría, hemos diseñado y utilizado un
instrumento de análisis con sus correspondientes indicadores que nos
permite estudiar el "itinerario de resolución" recorrido por cada alumno, y
nos aporta una información muy relevante para el estudio del proceso,
estableciendo la complejidad de la actividad resultante para cada
enunciado en cada caso, y evaluar la evolución de cada alumno a lo largo
del proceso.
Respecto al desarrollo de la Competencia Comunicativa, hemos
diseñado y aplicado un instrumento de análisis, compuesto por ciertas
componentes con sus correspondientes indicadores que ha resultado
adecuado para el estudio de la competencia comunicativa, considerando
el análisis de los "discursos académicos geométricos" producidos por los
alumnos como parte integrante de la resolución de los problemas,
estableciendo el nivel general del alumno en cada momento y evaluando
la evolución de cada alumno a lo largo del proceso
ANTECEDENTE Nº 06
TIPO DE ANTECEDENTE: Internacional.
TITULO: Desarrollo Profesional Docente en Geometría: análisis de un
proceso de Formación a Distancia
AUTOR: Marcelo Almeida Bairral
DIRECTOR DE TESIS: Dr. Joaquin Giménez Rodríguez

23. 23
LUGAR: Barcelona – España.
AÑO: 2002.
INSTITUCIÓN DONDE SE REALIZO LA INVESTIGACIÓN: Brasil.
Docentes de matemática.
OBJETIVO GENERAL:
1.
Reconocer aspectos del contenido del conocimiento profesional
que deben ser considerados en la formación continua a distancia de
docentes en matemática, de forma que nos permita justificar y realizar un
diseño apropiado para un curso de formación a distancia del profesorado
en educación geométrica para alumnos de 11-14 años que contemple
diversos aspectos del contenido del conocimiento profesional y tenga en
cuenta las exigencias curriculares de un contexto educativo determinado
y, analizar la viabilidad real del diseño construido.
2.
Reconocer a priori, mediante análisis de contenido, el valor y
factibilidad de una selección y secuenciación de tareas formativas para el
desarrollo de dicho curso y, a partir del análisis del discurso en espacios
comunicativos diferentes, identificar y analizar contribuciones en el
desarrollo de aspectos del contenido del conocimiento profesional en
geometría.
Así, en base a lo dicho en el objeto de estudio, nos proponemos
diseñar, experimentar y evaluar un entorno virtual formativo para
profesores que actúan en la enseñanza obligatoria de geometría (11-14
años) en Brasil.
RESUMEN:

24. 24
El objetivo de la presente investigación es contribuir con programas
formativos interesados en el desarrollo profesional crítico a través de
entornos virtuales y, especialmente, analizar influencias del proceso teleinteractivo en el desarrollo del conocimiento profesional en geometría.
En el marco teórico centramos la atención en la importancia para la
formación continuada del profesorado, para la atención a la criticidad en
los planteamientos interesados en el desarrollo profesional docente a
través de entornos virtuales y en el proceso enseñanza aprendizaje de
geometría. Como contribuciones metodológicas proponemos un diseño de
entorno virtual para el desarrollo profesional docente en geometría (para
alumnos con 11-14 años) que considere las características del contexto
educacional brasileño y presentamos singulares posibilidades de análisis
cualitativo para los procesos tele interactivos en la formación continuada
del profesorado.
Concluyendo, subrayamos la importancia de utilizar entornos
virtuales para la formación docente como una de las estrategias clave que
favorezcan el desarrollo profesional con vistas a los principios de la
democracia y de la equidad necesaria en el contexto educativo brasileño,
al cual se dirige la investigación. Resaltamos que es posible que los
profesores aprendan tele-interactivamente cuando comparten seriamente
sus experiencias profesionales y reflexionan críticamente sobre las
mismas, aunque es difícil el cambio epistemológico con cursos de corta
duración. Constatamos que se posibilita a los docentes involucrados
(formador-investigador y profesores) que participen como autores en la

25. 25
dinámica comunicativa hipertextual e integren distintos contextos en su
proceso de desarrollo profesional, es decir, el contexto práctico-personal,
el contexto de las relaciones establecidas en el entorno y la propia historia
de vida del docente. Igualmente, identificamos que las especificidades del
discurso en los distintos espacios comunicativos actúan de forma
diferente sobre los aspectos del contenido del conocimiento de los
profesores en el proceso de desarrollo profesional a distancia.
2.2
BASES TEÓRICAS CIENTÍFICAS
2.2.1
ORGANIZACIONAL
Se justifica desde el punto de vista organizacional,
por que como estudiantes, consideramos que al aplicar
TECNOLOGÍAS a los estudiantes del I. E. S. T. P.
“MANUEL SCORZA TORRE” en el presente año lectivo,
estará orientado a desarrollar las capacidades del área
de computación e informatica concentrando su atención
de acuerdo a sus características afectivas, necesidades e
intereses de ellos. Así mismo está encaminado a ofrecer
un programa cada vez más consistente y moderno.
Asimismo la aplicación de nuevas tecnologías
(pizarra digital interactiva) compromete la participación
directa de todo el personal que labora en esta Institución e
Instituciones
de
la
comunidad
comprometidas
e

26. 26
identificadas con el quehacer educativo.
2.2.2
TECNOLÓGICA
Desde este punto de vista el avance vertiginoso de
la ciencia y la tecnología, abre un mundo de posibilidades
para el desarrollo de competencias, pues facilita el acceso
a la información virtual, es decir, la comunicación en
tiempo real, brindando diversas formas de interactuar en
los textos, artículos y otros, que mejoran y desarrollan la
capacidad de computación e informática.
El uso de las tics, “pizarra digital interactiva” abren
un campo ameno a los estudiantes, por su atractivo en la
presentación de la información, capturando la atención y
despertando el interés por mantenerse actualizado e
informado.
2.2.3
El
presente
LEGAL
trabajo
se
justifica
legalmente
amparado en las normas y directiva que orientan el
desarrollo y ejecución de un plan informático que
contribuya a mejorar la capacidad de Comprensión.
Tenemos las siguientes:
2.2.4
TÉCNICA
Se justifica técnicamente porque es comúnmente
aceptado el hecho de que las personas no interpretamos

27. 27
de igual modo todas las situaciones problemáticas y,
precisamente, ese es el indicativo que determina el
desarrollo de competencias en el área de Computación e
Informática, es decir, que podemos usar distintos tipos de
estrategias dependiendo del objetivo que nos marquemos
frente a un problema. Estas podrían ser las finalidades
enumeradas de forma genérica y que pueden ser
trabajadas en el Instituto de Educación Superior
Leer para interpretar situaciones problemáticas:
Obtener una información precisa
Seguir unas instrucciones
Obtener una información general
Analizar
Revisar un escrito propio o parecido
Por placer e interés.
Comunicar un texto a un auditorio
Dar cuenta que se ha aprendido
No todas estas posibilidades están presentes en la
escuela. Enseñar a resolver problemas en las aulas debe
pensarse como la ayuda que los alumnos precisan para
adquirir las habilidades y estrategias encaminadas a la
interpretación escrita. De aquí se desprenden dos
cambios fundamentales:

28. 28
El descifrado ha de dejar de ser identificado con la
capacidad lectora y debe redefinirse para que
ocupe el espacio que le corresponde dentro del
conjunto de habilidades necesarias para entender
un texto.
La enseñanza de la resolución de situaciones
problemáticas, entendida como código de la
interpretación de la realidad, ha de extenderse a
todo el currículo.
2.2.4
LIMITACIONES TECNOLÓGICAS
En nuestro estudio de la pizarra digital interactiva
unos de las dificultades que tuvimos fue acceso directo a
varias
informaciones
como
software,
videos,
documéntales, etc. Debido a esto empleamos otro tipo de
estrategia
que
nos
permitió
recopilar
información
suficiente para realizar nuestro proyecto.
2.2.5
LIMITACIONES ECONÓMICAS:
Uno de los problemas del equipo de trabajo, es la
falta de dinero suficiente en momentos que deseamos
obtener software, videos, para implementar la Pizarra
Digital Interactiva; Además porque a veces no teníamos
los recursos económicos suficientes para desplazarnos de
lugar a otro para obtener la bibliografía relevante y realizar

29. 29
el estudio.
2.2.6
LIMITACIONES ACADÉMICAS:
Unas de las dificultades y/o problemas que tiene el
equipo de trabajo, es la falta de libros, manuales u otros
documentos en la biblioteca de nuestroinstituto por lo que
tuvimos que buscar información necesaria en otros
medios, que nos permitió seguir con el proyecto de
estudio.
2.2.7
LAS NUEVAS TECNOLOGÍAS EN EDUCACIÓN
La aparición de lo que en su momento se llamaron
“Nuevas Tecnologías” en las últimas décadas del siglo XX
ha sido la causa de la llamada “Revolución Digital”,
revolución que, a diferencia de otras anteriores, ha
conseguido que los cambios y las transformaciones
derivados de lo que hoy se llaman “Tecnologías de la
Información y las Comunicaciones” (TIC), se hayan
producido muy rápidamente en todos los ámbitos de la
sociedad.
Efectivamente, las TIC y en especial Internet se
desarrollan y se incorporan a la vida de los ciudadanos a
una velocidad vertiginosa. Los efectos que Internet y sus
múltiples aplicaciones tienen en la vida de los ciudadanos,
de las empresas, de las instituciones y de los gobiernos

30. 30
se han manifestado en menos de una década. Por otra
parte, si miramos a nuestro alrededor, se observan
muchos cambios en la forma de comunicarse, de
organizarse, incluso de trabajar o de divertirse. Se ha
configurado una nueva sociedad, la nueva “Sociedad de
la Información” (SI) también denominada, si damos un
paso
más,
“Sociedad
del
Conocimiento”,
que
se
caracteriza por la posibilidad de acceder a volúmenes
ingentes de información y de conectarse con otros
colectivos o ciudadanos fuera de los límites del espacio y
del tiempo.
1 MARTIN-LABORDA, Rocío
2005 Cuaderno 5 Sociedad de la información, Las nuevas
Tecnologías en educación, Madrid Fundación AUNA, p. 4
Ante esta situación, cabe plantearse cuál ha sido el
efecto de las “Nuevas Tecnologías” en la educación. A
simple vista, parece que el impacto producido ha sido
menor que en otros ámbitos y que, en esta ocasión, la
educación no ha cumplido con su tradicional papel de
palanca de cambio. Sin embargo, una reflexión más
profunda plantea que lo que hay es un gran retraso
debido a las implicaciones de los cambios en la
educación, que suponen no sólo invertir en equipamiento
y en formación sino en un cambio de actitud o de
mentalidad, y este proceso lleva su tiempo.

31. 31
Además, hay muchas otras razones que explican la
lentitud en el proceso de incorporación de las TIC a la
educación, como la carencia de recursos financieros, el
insuficiente
apoyo
institucional
o
la
dificultad
de
adaptación por parte de los docentes. Aunque, en
realidad, lo más determinante para que se produzca el
cambio es tener claro que las TIC en la educación
suponen una vía para mejorar la calidad de la enseñanza
y un camino para dar respuesta a las nuevas exigencias
que plantea la SI. Incorporar las TIC a la educación no
sólo es un desafío, sino que se convierte, hoy, en una
necesidad para que los jóvenes puedan desenvolverse sin
problemas dentro de la nueva sociedad.
A decir de PRADAS MONTILLA, Silvia2 la
evolución de la tecnología es comparativamente más
rápida que la adaptación de los profesores a ésta.
Esta diferencia de ritmo de movimiento hizo que el
profesorado se encontrara con dos elementos nuevos sin
antes asimilar lo que ya empezaba a conocer: el elemento
multimedia y, como consecuencia, máquinas nuevas que
permiten
este
sistema,
pero
que
requieren
más
conocimientos técnicos. El nuevo escenario provoca
nuevos perfiles; por un lado, el profesor no iniciado se

32. 32
preocupa de incorporarse al mundo de la tecnología y, por
otro, el iniciado encuentra muchos valores pedagógicos
en el concepto multimedia. Multimedia significa multitud
de medios, pero medios para la transmisión de la
información, utilizando el canal auditivo y el visual. Ésta es
una cuestión que el profesor traduce como optimización
de
recursos;
antes
trasladaba
una
televisión,
un
radiocasete..., ahora con el ordenador basta. En paralelo,
cambian también los dispositivos de almacenamiento de
información porque de sólo disponer del disco duro,
pasamos al Disquete y ahora al Cd-Rom,DVD, Blue –
Rayo USB que permite mayor capacidad y una reducción
notable del espacio y del peso.
Pero el cambio más notable y significativo lo
introdujo la aparición de Internet, una ventana abierta al
mundo. Permite el acceso a la información a golpe de
“clic” con todos los contenidos multimedia necesarios y
además la posibilidad de la comunicación en tiempo real,
la transmisión de información y la prestación de nuevos
servicios.
PRADAS MONTILLA, Silvia
2005, Cuaderno 10 Propuesta para el uso de la Pizarra digital Interactiva con el modelo CAIT, Madrid, Fundación
Encuentro, p. 10
Y en paralelo, la diversidad de adaptación del
profesorado al proceso: unos han avanzado y descubren

33. 33
lenguajes de autor que les permiten realizar sus pequeños
desarrollos; otros ven en Internet la respuesta a muchas
necesidades que les creaba la utilización de las Nuevas
Tecnologías; y otros ni siquiera se han iniciado por
diferentes motivos. Pero lo cierto es que en este momento
sí hay consenso entre el profesorado sobre la importancia
del uso de las Nuevas Tecnologías en el proceso de
enseñanza-aprendizaje, aunque no todos tengan claridad
en las ideas de cómo, cuándo y de qué forma se deben
utilizar las Nuevas Tecnologías.
La evolución de las aplicaciones educativas, de su
formato o de sus requerimientos técnicos ha impulsado
también
unos
cambios
en
la
distribución
de
los
ordenadores en el aula e incluso de sus características
técnicas. Hemos ido comprendiendo que la accesibilidad
al ordenador es importante. De hecho, la distribución de
los ordenadores en el aula de informática ha cambiado:
desde una forma tradicional en hileras, hasta la
comúnmente aceptada en forma de “U”, con vistas a una
mayor comodidad para la tarea del profesor, tanto a la
hora de enseñar como en su función de apoyo y facilitador
del proceso. El siguiente paso ha sido cambiar del aula de
informática al aula informatizada. La expresión aula

34. 34
informatizada encierra un contenido más profundo y sobre
todo más tecnológico, quiere transmitir la idea de que el
ordenador forma parte del material común del aula para
desarrollar su tarea de aprender. De ahí que ahora
veamos con naturalidad el uso del ordenador desde la
Educación Infantil e incorporemos a las aulas el llamado
“Rincón del ordenador”, o contemplemos “la zona
tecnológica” en Educación Primaria, o en el mejor de los
casos, pupitres con el ordenador incorporado para cada
dos alumnos. En esta misma línea hay experiencias con
Tablet PC o con portátiles, o en muchas aulas que han
incorporado la Pizarra Digital o la Pizarra Digital
Interactiva.
2.3
MARCO CONCEPTUAL
2.3.1
DEFINICIÓN DE TIC
En la actualidad, éste término está desarrollado
muy ampliamente, existiendo mucha bibliografía en el
mundo de la educación y con nombres variados como
Educación Multimedia, Nuevas Tecnologías, Tecnologías
de la educación, Tecnología digital los cuales nos puede
llevar a errores. Las diferentes definiciones de TIC vienen
dadas por contextos y enfoques de estudio del término,
debido al amplio campo que abarca el mundo de la

35. 35
comunicación tecnológica en la educación.
Según Wikipedia3 tecnologías de la información y la
comunicación (TICs) son un conjunto de técnicas,
desarrollos
y
dispositivos
avanzados
que
integran
funcionalidades de almacenamiento, procesamiento y
transmisión de datos.
Otra posible definición de Tecnologías de la
Información y de la Comunicación es la de Ortega4 “las
Nuevas Tecnologías de la Información serían:
3.
4.
http://es.wikipedia.org/wiki/TICs
ORTEGA, J.A. (1997) Comunicación Visual y tecnología educativa, Granada, Grupo Universitario, pp.230-231
los audiovisuales, los video gramas, la prensa, los
programas de televisión, la informática básica, la radio
digital, Las Tecnologías Avanzadas serían: el diseño y la
animación informática, la navegación por internet, acceso
a bibliotecas virtuales, creación de mensajes a través de
hipertexto, prensa digital, televisión digital, etc….”
2.3.1
MEDIOS DIDÁCTICOS
Los instrumentos que ayudan a transmitir los
mensajes se llaman "medios". Media viene del latín
“medius”, significa cualquiera cosa que difunde un
mensaje entre un emisor y un receptor. Incluye los
instrumentos, equipos e instalaciones y los materiales o
documentos. Estos medios que se aplican en las

36. 36
actividades didácticas se llaman medios didácticos
Son muchos los teóricos que desde la perspectiva
didáctica aportan una definición sobre el concepto de
MEDIOS DIDÁCTICOS. No es posible realizar un
inventario de todos, sin embargo conforme se viene
planteando, serían dos los enfoques que se enfatizan5
EL PRIMER ENFOQUE es aquel que considera a los
MEDIOS como recursos materiales, es decir como
“objetos”, que involucran recursos teóricos o mentales
(organización didáctica del mensaje) y recursos técnicos o
materiales (equipo técnico necesario para materializar un
mansaje).
Desde este punto de vista, los medios también
son
materiales, dado que constituyen instrumentos u “objetos
que proporcionan experiencias indirectas de larealidad”
que facilitan la comunicación entre el profesor y los
alumnos.
EL SEGUNDO ENFOQUE Entiende a los medios como el
canal a través del cual se comunican los mensajes, es
decir se les da un sentido más amplio. Este canal exige
una organización de recursos que permitan mediar –
dentro del proceso de la instrucción – entre la acción del
profesor y los alumnos.

37. 37
En
este
sentido
existen
hasta
tres
canales
de
comunicación didáctica: EL VISUAL (materiales impresos,
libros, historiales, mapas conceptuales, etc) EL AUDITIVO
(palabra del profesor, programas radiales, etc) y el
AUDIOVISUAL (el software computarizado, programas
interactivos multimedia y la televisión educativa)
2.3.2
LA PIZARRA DIGITAL INTERACTIVA
La Pizarra Digital, en palabras del profesor Peré
Marques6, es un sistema tecnológico que consiste
básicamente en un ordenador multimedia conectado a
Internet y un video proyector que proyecta a gran tamaño
sobre una pantalla o pared lo que muestra el monitor del
ordenador6.http://dewey.uab.es/pmarques/pdigital/es/guia.htm
La Pizarra Digital Interactiva es una pantalla
interactiva que con sólo tocarla permite a los usuarios
acceder y controlar cualquier aplicación informática o
plataforma multimedia, incluyendo Internet, CD-Roms y
DVD’s. BLUE – Ray Los usuarios pueden escribir sobre
los programas con tinta digital y luego editar, guardar e
imprimir cualquier cambio, así como hacer anotaciones
sobre páginas web para futuras referencias.
2.3.3
HISTORIA DE LA INFORMÁTICA
La historia de la informática sirve para reconocer
los diferentes vocablos e implementaciones de la

38. 38
informática desde sus inicios.
El origen de las máquinas de calcular está dado por
el ábaco chino, éste era una tablilla dividida en columnas
en la cual la primera, contando desde la derecha,
correspondía a las unidades, la siguiente a !as decenas, y
así sucesivamente. A través de sus movimientos se podía
realizar operaciones de adición y sustracción.
Generaciones
1° Generación: se desarrolla entre 1940 y 1952. Es
la época de los ordenadores que funcionaban a válvulas y el uso
era exclusivo para el ámbito científico / militar. Para poder
programarlos había que modificar directamente los valores de los
circuitos de tas máquinas.
2° Generación: va desde 1952 a 1964. Ésta surge cuando se
sustituye la válvula por el transistor. En esta generación aparecen
los primeros ordenadores comerciales, los cuales ya tenían una
programación previa que serían los sistemas operativos.
Estos
interpretaban
instrucciones
en
lenguaje
de
programación (Cobol, Fortran), de esta manera, el programador
escribía sus programas en esos lenguajes y el ordenador era capaz
de traducirlo al lenguaje máquina.
3° Generación, se dio entre 1964 y 1971. Es la generación
en la cual se comienzan a utilizar los circuitos integrados; esto

39. 39
permitió por un lado abaratar costos y por el otro aumentar la
capacidad de procesamiento reduciendo el tamaño físico de las
máquinas. Por otra parte, esta generación es importante porque se
da un notable mejoramiento en los lenguajes de programación y,
además, surgen los programas utilitarios.
4° Generación, se desarrolla entre los años 1971 y 1981.
Esta fase de evolución se caracterizó por la integración de los
componentes electrónicos, y esto da lugar a la aparición del
microprocesador, que es la integración de todos los elementos
básicos de! ordenador en un solo circuito integrado.
5° Generación: va desde 1981 hasta nuestros días (aunque
ciertos expertos consideran finalizada esta generación con la
aparición de los procesadores Pentium, consideraremos que aún
no ha finalizado). Esta quinta generación se caracteriza por el
surgimiento de la PC, tal como se la conoce actualmente y de los
sistemas expertos.
2.3.4 LA INFORMÁTICA ENLA EDUCACIÓN
No obstante, la aplicación de redes e internet en la
Educación no asegura la formación de mejores alumnos y futuros
ciudadanos, si entre otros requisitos dichos procesos no van
guiados y acompañados por el docente.
2.3.5 LAS NUEVAS TECNOLOGÍAS EN LA EDUCACIÓN
Variado resulta en la actualidad el abanico de las

40. 40
diversas
realidades
en
que
se
desenvuelven
los
establecimientos educacionales, desde los que realizan
denodados esfuerzos por mantener sus puertas abiertas
brindando un irremplazable servicio, hasta aquellos otros
que han logrado evolucionar a tono con los modernos
avances tecnológicos, sin olvidar una significativa mayoría
de los que diariamente llevan a cabo una silenciosa e
invalorable tarea en el seno de la comunidad de la que se
nutren y a la que sirven.
2.3.6 LA INFORMÁTICAEN NUESTRO MEDIO
Hablar de Informática, es hablar de un tema apasionante
en todos los sentidos, nos hace soñar sobre el futuro, discutir sobre
las tecnologías apropiadas y sus costos, las políticas para
desarrollar
una
industria,
institución
y
un
país.
Pero,
fundamentalmente hablar de computación o informática es hablar
de la necesidad de recursos humanos capacitados, de los cambios
en la forma de trabajar y los nuevos empleos, de las nuevas
posibilidades de desarrollo individual y hasta de aprendizaje con la
inserción de la computadora; hablar de computación es hablar de
educación.
Específicamente, en cuanto a Informática educativa se
refiere, el avance independientemente de la tecnología se ha dado
en tres aspectos, que se señalan a continuación:

41. 41
•
La aceptación generalizada de las herramientas
informáticas como una necesidad para adecuar a nuestros alumnos
al ritmo que marca la sociedad.
•
El
enfoque,
ya
casi
consensuado
de
las
computadoras como instrumentos que permiten la integración
curricular y no como objetos de estudio en sí mismos.
•
La producción nacional y la importación de software
educativo en español en casi todas las Áreas y niveles de
lacurrículo escolar en un número impensado dos o tres años atrás.
Sin embargo, aún con estos logros, sigue existiendo una
real división, entre lo que muchos chicos hacen en sus casas y lo
que les brindan en el colegio. La función de un verdadero directivo
no sólo es estar a la altura de lo que un alumno puede hacer, sino
también estar un paso adelante. En síntesis: prever.
2.3.7 SOFTWARE
Programas
de
computadoras:
Son
las
instrucciones
responsables de que el hardware (la máquina) realice su tarea.
Como concepto general, el software puede dividirse en varias
categorías basadas en el tipo de trabajo realizado. Las dos
categorías primarias de software son los sistemas operativos
(software del sistema), que controlan los trabajos del ordenador, y
el software de aplicación, que dirige las distintas tareas para las
que se utilizan las computadoras. Por lo tanto, el software del

42. 42
sistema procesa tareas tan esenciales, aunque a menudo
invisibles, como el mantenimiento de los archivos del disco y la
administración de la pantalla, mientras que el software de
aplicación lleva a cabo tareas de tratamiento de textos, gestión de
bases de datos y similares. Constituyen dos categorías separadas
el software de red, que permite comunicarse a grupos de usuarios,
y el software de lenguaje utilizado para escribir programas.
Además, de estas categorías basadas en tareas, varios tipos
de software se escriben basándose en su método de distribución.
Entre estos se encuentran los así llamados programas enlatados,
el software desarrollado por compañías y vendido principalmente
por distribuidores, el freeware y software de dominio público, que
se ofrece sin costo alguno, el shareware, que es similar al
freeware, pero suele conllevar una pequeña tasa a pagar por los
usuarios que lo utilicen procesionalmente.
3.
SISTEMAS OPERATIVOS
El sistema operativo es el programa (o software) más importante de un
ordenador. Para que funcionen los otros programas, cada ordenador de uso
general debe tener un sistema operativo. Los sistemas operativos realizan tareas
básicas, tales como reconocimiento de la conexión del teclado, enviar la
información a la pantalla, no perder de vista archivos y directorios en el disco, y
controlar los dispositivos periféricos tales como impresoras, escáner, etc.
En sistemas grandes, el sistema operativo tiene incluso mayor
responsabilidad y poder, es como un policía de tráfico, se asegura de que los

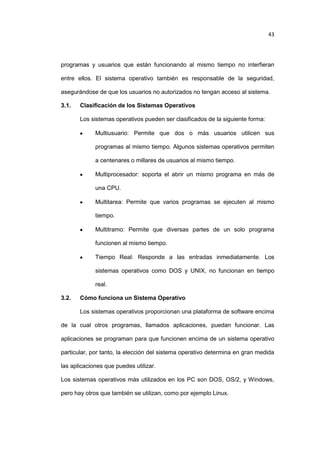

43. 43
programas y usuarios que están funcionando al mismo tiempo no interfieran
entre ellos. El sistema operativo también es responsable de la seguridad,
asegurándose de que los usuarios no autorizados no tengan acceso al sistema.
3.1.
Clasificación de los Sistemas Operativos
Los sistemas operativos pueden ser clasificados de la siguiente forma:
Multiusuario: Permite que dos o más usuarios utilicen sus
programas al mismo tiempo. Algunos sistemas operativos permiten
a centenares o millares de usuarios al mismo tiempo.
Multiprocesador: soporta el abrir un mismo programa en más de
una CPU.
Multitarea: Permite que varios programas se ejecuten al mismo
tiempo.
Multitramo: Permite que diversas partes de un solo programa
funcionen al mismo tiempo.
Tiempo Real: Responde a las entradas inmediatamente. Los
sistemas operativos como DOS y UNIX, no funcionan en tiempo
real.
3.2.
Cómo funciona un Sistema Operativo
Los sistemas operativos proporcionan una plataforma de software encima
de la cual otros programas, llamados aplicaciones, puedan funcionar. Las
aplicaciones se programan para que funcionen encima de un sistema operativo
particular, por tanto, la elección del sistema operativo determina en gran medida
las aplicaciones que puedes utilizar.
Los sistemas operativos más utilizados en los PC son DOS, OS/2, y Windows,
pero hay otros que también se utilizan, como por ejemplo Linux.

44. 44

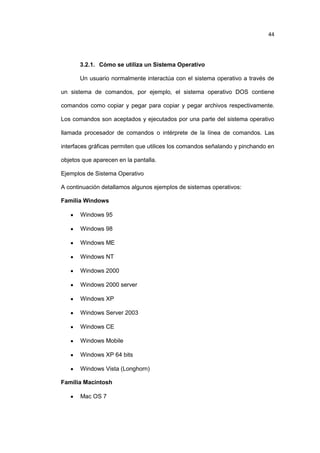

3.2.1. Cómo se utiliza un Sistema Operativo
Un usuario normalmente interactúa con el sistema operativo a través de
un sistema de comandos, por ejemplo, el sistema operativo DOS contiene
comandos como copiar y pegar para copiar y pegar archivos respectivamente.
Los comandos son aceptados y ejecutados por una parte del sistema operativo
llamada procesador de comandos o intérprete de la línea de comandos. Las
interfaces gráficas permiten que utilices los comandos señalando y pinchando en
objetos que aparecen en la pantalla.
Ejemplos de Sistema Operativo
A continuación detallamos algunos ejemplos de sistemas operativos:
Familia Windows
Windows 95
Windows 98
Windows ME
Windows NT
Windows 2000
Windows 2000 server
Windows XP
Windows Server 2003
Windows CE
Windows Mobile
Windows XP 64 bits
Windows Vista (Longhorn)
Familia Macintosh
Mac OS 7

45. 45
Mac OS 8
Mac OS 9
Mac OS X
Familia UNIX
AIX
AMIX
GNU/Linux
GNU / Hurd
HP-UX
Irix
Minix
System V
Solaris
UnixWare
3.3.
Hardware
Los componentes y dispositivos del Hardware se dividen en
Hardware Básico y Hardware Complementario
El
Hardware
Básico:
son
las
piezas
fundamentales
e
imprescindibles para que la computadora funcione como son:
Placa base, monitor, teclado y ratón.
El Hardware Complementario: son todos aquellos dispositivos
adicionales no esenciales como pueden ser: impresora, escáner,
cámara de vídeo digital, webcam, etc.
3.4.
Placa Base o Placa Madre
Los componentes Hardware más importantes de la computadora y

46. 46
esenciales para su funcionamiento se encuentran en la Placa Base (también
conocida como Placa Madre), que es una placa de circuito impreso que aloja a la
Unidad Central de Procesamiento (CPU) o microprocesador, Chipset (circuito
integrado auxiliar), Memoria RAM, BIOS o Flash-ROM, etc., además de
comunicarlos entre sí.
3.5.
Grupos de Hardware
Según sus funciones, los componentes y dispositivos del hardware se
dividen en varios grupos y en el siguiente orden:
3.5.1. Dispositivos de Entrada
Los Dispositivos de Entrada son aquellos a través de los cuales se envían
datos externos a la unidad central de procesamiento, como el teclado, ratón,
escáner, o micrófono, entre otros.
3.5.2. Chipset (Circuito Integrado Auxiliar)
El Chipset o Circuito Integrado Auxiliar es la médula espinal de la
computadora, integrado en la placa base, hace posible que esta funcione como
eje del sistema permitiendo el tráfico de información entre el microprocesador
(CPU) y el resto de componentes de la placa base, interconectándolos a través
de diversos buses que son: el Northbridge (Puente Norte) y el Southbridge
(Puente Sur).
El Northbridge o Puente Norte es un circuito integrado que hace de
puente de enlace entre el microprocesador y la memoria además de
las tarjetas gráficas o de vídeo AGP o PCI-Express, así como las
comunicaciones con el Puente Sur.
El Southbridge o Puente Sur (también conocido como Concentrador
de Controladores de Entrada/Salida), es un circuito integrado que

47. 47
coordina dentro de la placa base los dispositivos de entrada y salida
además de algunas otras funcionalidades de baja velocidad. El Puente
Sur se comunica con la CPU a través del Puente Norte.
3.5.3. Unidad Central de Procesamiento (CPU)
La CPU (Central ProcessingUnit o Unidad Central de Procesamiento)
puede estar compuesta por uno o varios microprocesadores de circuitos
integrados que se encargan de interpretar y ejecutar instrucciones, y de
administrar, coordinar y procesar datos, es en definitiva el cerebro del sistema de
la computadora. Además, la velocidad de la computadora depende de la
velocidad de la CPU o microprocesador que se mide en Mhz (unidad de medida
de la velocidad de procesamiento). Se divide en varios registros:
a.
Unidad de Control
La Unidad de Control es la encargada de controlar que las instrucciones
se
ejecuten,
buscándolas
en
la
memoria
principal,
decodificándolas
(interpretándolas) y que después serán ejecutadas en la unidad de proceso.
b.
Unidad Aritmético-Lógica
La Unidad Aritmético-Lógica es la unidad de proceso donde se lleva a
cabo la ejecución de las instrucciones con operaciones aritméticas y lógicas.
c.
Unidad de Almacenamiento
La Unidad de Almacenamiento o Memoria guarda todos los datos que
son procesados en la computadora y se divide en Memoria Principal y Memoria
Secundaria o Auxiliar.
d.
Memoria Principal o Primaria (RAM – ROM)
En la Memoria Principal o Primaria de la computadora se encuentran las
memorias RAM, ROM y CACHÉ.

48. 48
La Memoria RAM (Random Access Memory o Memoria de Acceso
Aleatorio) es un circuito integrado o chip que almacena los
programas, datos y resultados ejecutados por la computadora y de
forma temporal, pues su contenido se pierde cuando esta se apaga.
Se llama de acceso aleatorio - o de acceso directo - porque se puede
acceder a cualquier posición de memoria sin necesidad de seguir un
orden. La Memoria RAM puede ser leída y escrita por lo que su
contenido puede ser modificado.
La Memoria ROM (ReadOnlyMemory o Memoria de sólo lectura)
viene grabada en chips con una serie de programas por el fabricante
de hardware y es sólo de lectura, por lo que no puede ser modificada
- al menos no muy rápida o fácilmente - y tampoco se altera por
cortes de corriente. En esta memoria se almacenan los valores
correspondientes a las rutinas de arranque o inicio del sistema y a su
configuración.
La Memoria Caché o RAM Caché es una memoria auxiliar de alta
velocidad, que no es más que una copia de acceso rápido de la
memoria principal almacenada en los módulos de RAM.
e.
Memoria Secundaria (Disco Duro, Disco Flexibles, etc.)
La Memoria Secundaria (también llamada Periférico de Almacenamiento)
está compuesta por todos aquellos dispositivos capaces de almacenar datos en
dispositivos que pueden ser internos como el disco duro, o extraíble como los
discos flexibles (disquetes), CDs, DVDs, etc.
f.
Dispositivos de Salida
Los Dispositivos de Salida son aquellos que reciben los datos procesados

49. 49
por la computadora y permiten exteriorizarlos a través de periféricos como el
monitor, impresora, escáner, plotter, altavoces,etc.
Dispositivos de Entrada/Salida (Periféricos mixtos): Hay dispositivos que
son tanto de entrada como de salida como los mencionados periféricos de
almacenamiento, CDs, DVDs, así como módems, faxes, USBs, o tarjetas de red.
3.6.
Software
El Software es el soporte lógico e inmaterial que permite que la
computadora
pueda
desempeñar
tareas
inteligentes,
dirigiendo
a
los
componentes físicos o hardware con instrucciones y datos a través de diferentes
tipos de programas.
El Software son los programas de aplicación y los sistemas operativos, que
según las funciones que realizan pueden ser clasificados en:
Software de Sistema
Software de Aplicación
Software de Programación
3.6.1. Software de Sistema
Se llama Software de Sistema o Software de Base al conjunto de
programas que sirven para interactuar con el sistema, confiriendo control sobre
el hardware, además de dar soporte a otros programas.
El Software de Sistema se divide en:
Sistema Operativo
Controladores de Dispositivos
Programas Utilitarios
a.
Sistema operativo
El Sistema Operativo es un conjunto de programas que administran los

50. 50
recursos de la computadora y controlan su funcionamiento.
Un Sistema Operativo realiza cinco funciones básicas: Suministro de
Interfaz al Usuario, Administración de Recursos, Administración de Archivos,
Administración de Tareas y Servicio de Soporte.
Suministro de interfaz al usuario: Permite al usuario comunicarse
con la computadora por medio de interfaces que se basan en
comandos, interfaces que utilizan menús, e interfaces gráficas de
usuario.
Administración de recursos: Administran los recursos del hardware
como la CPU, memoria, dispositivos de almacenamiento secundario
y periféricos de entrada y de salida.
Administración de archivos: Controla la creación, borrado, copiado
y acceso de archivos de datos y de programas.
Administración de tareas: Administra la información sobre los
programas y procesos que se están ejecutando en la computadora.
Puede cambiar la prioridad entre procesos, concluirlos y comprobar
el uso de estos en la CPU, así como terminar programas.
Servicio de soporte: Los Servicios de Soporte de cada sistema
operativo dependen de las implementaciones añadidas a este, y
pueden consistir en inclusión de utilidades nuevas, actualización de
versiones,
mejoras
de
seguridad,
controladores
de
nuevos
periféricos, o corrección de errores de software.
b.
Controladores de Dispositivos
Los Controladores de Dispositivos son programas que permiten a otros
programas de mayor nivel como un sistema operativo interactuar con un

51. 51
dispositivo de hardware.
c.
Programas Utilitarios
Los Programas Utilitarios realizan diversas funciones para resolver
problemas
específicos,
además
de
realizar
tareas
en
general
y
de
mantenimiento. Algunos se incluyen en el sistema operativo.
3.7.
Software de Aplicación
El Software de Aplicación son los programas diseñados para o por los
usuarios para facilitar la realización de tareas específicas en la computadora,
como pueden ser las aplicaciones ofimáticas (procesador de texto, hoja de
cálculo, programa de presentación, sistema de gestión de base de datos...), u
otros tipos de software especializados como software médico, software
educativo, editores de música, programas de contabilidad, etc.
3.8.
Software de Programación
El Software de Programación es el conjunto de herramientas que
permiten al desarrollador informático escribir programas usando diferentes
alternativas y lenguajes de programación.
Este tipo de software incluye principalmente compiladores, intérpretes,
ensambladores, enlazadores, depuradores, editores de texto y un entorno de
desarrollo integrado que contiene las herramientas anteriores, y normalmente
cuenta una avanzada interfaz gráfica de usuario (GUI).
4.
INTEL® DESKTOP BOARD DG41WV
4.1.
TERMINOLOGÍA
En La tabla se muestra las descripciones de ciertos términos
comunes usados en el producto

52. 52
Descripción
Términos
GB
Gigabyte (1,073,741,824 bytes)
GHz
KB
MB
Mbit
MHz
4.2.
Gigahertz (one billion hertz)
Kilobyte (1024 bytes)
Megabyte (1,048,576 bytes)
Megabit (1,048,576 bits)
Megahertz (one million hertz)
CARACTERÍSTICAS DE LA PLACA MADRE
Descripción de las características principales de la Placa Madre
INTEL DG41WV
Formato
microATX (9,60 por 8,60 pulgadas)
Compatibilidad con el Procesador Intel® Core™2
Quad (95 W TDP) en un zócalo LGA775
Compatibilidad con el Procesador Intel® Core™2
Duo en un zócalo LGA775
Procesador
Compatibilidad
con
el
procesador
Intel®
Pentium® en un zócalo LGA775
Compatibilidad con el procesador Intel® Celeron®
en un zócalo LGA775
Vea todos los procesadores compatibles
Dos zócalos de 240 pines para módulos de
Memoria
memoria doble en línea (DDR2) DDR2SDRAM

53. 53
Compatibilidad con módulos DDR2DDR2 de 800
MHz o DDR2 de 667 MHz
Compatibilidad con una memoria de sistema de
hasta 8 GBn
Chipset
Chipset Intel® G41
Subsistema de sonido Intel® de alta definición en
la siguiente configuración:
Sonido
Subsistema de sonido de 6 canales (5.1) con el
codec de sonido Realtek* ALC662
Subsistema de gráficos integrado con acelerador
Video
Intel® X4500 para medios gráficos
Controlador de E/S tradicional para puertos de
Control de E/S
cabezal serie, cabezal paralelo y PS/2*
Subsistema LAN Gigabit (10/100/1000 Mbits/seg)
Compatibilidad con
LAN
con Realtek* RTL 8111D
8 Puertos USB 2.0
Un cabezal de puerto serie
Un cabezal de puerto paralelo
Interfaces para
periféricos
Cuatro interfaces ATA serie de 3 Gb/seg
Una interfaz ATA IDE paralela con compatibilidad
para UDMA 33, 66, 100
Puertos para mouse (ratón) y teclado PS/2
Un conector de tarjetas suplementarias de bus
Capacidades de
expansión
PCI Express* x16
Dos conectores de bus PCIConventional*

54. 54
4.3.
COMPONENTES DE PLACA MADRE
En la figura 1 muestra la ubicación aproximada de los componentes
principales de la palca de INTEL DG41WV.

55. 55
Etiqueta
Descripción
A
2 conectores PCI Bus
B
1 conector PCI Bus
C
Conector PCIexpress X16
D
Conector de energía de 3 pines para cooler de
microprocesador
E
Puertos posteriores
F
Cabezal de puertos paralelo
G
Conector de voltaje de 12 v de 2x2 pines
H
Socket del procesador
I
Cabezal de energía de 4 pines
J
Banco de memoria en DDR2 A
K
Banco de memoria en DDR2 B
L
Conector de poder de la placa madre
M
Conector IDE
N
Batería
O
Conector del swicht de encendido y apagado de la pc
P
Conector del swicht de receteo de la pc
Q
4 Conectores serial ATA
R
Bloqueo del jumper de la BIOS
S
Puertos de alta velocidad de USB 2.0
T
speaker
U
Serial conectores usb frontal
V
Conector s/PDIF
W
CONECTOR DE audio parte frontal

56. 56
La desktop Board Intel® DG41WV es compatible con los procesadores
Intel® Core™2 Quad e Intel® Core™2 Duo.
La placa viene en un formato microATX y brinda una amplia gama de
funciones y características, desde las tradicionales hasta las más
novedosas, a fin de satisfacer las más variadas necesidades. Ofrece la
tecnología de sonido Intel® de alta definición, una conexión integrada a la
red de 10/100/1000 Mb/seg y capacidades de ampliación, como por
ejemplo, PCIe*x16 para que los usuarios disfruten a lo grande de la
creación de multimedia.
La Desktop Board Intel® DG41RQ cuenta con certificación WHQL
para Microsoft Windows Vista* Basic.
4.4.
GUÍA DE INTEGRACIÓN: MONTAJE
Antes de comenzar: advertencias y precauciones
Desconecte la placa madre para PC de escritorio de la
fuente de alimentación de CA antes de conectar o
desconectar cables, así como antes de instalar o retirar
Advertencia
cualquiera de los componentes de la placa. De no hacerlo,
podría resultar en daños personales o en daños al equipo.
Algunos circuitos en la desktop board pueden seguir
funcionando aunque el conmutador de alimentación del
panel frontal esté apagado.
La descarga electrostática (ESD) puede dañar los
componentes de la Desktop Board. Instale la placa en una
estación de trabajo con protección contra ESD. Si no tiene
Precaución
disponible dicho tipo de estación de trabajo, póngase una
pulsera antiestática o toque la superficie del paquete
antiestático antes de tocar la placa.
4.5.
INSTALE LA PLETINA DE E/S
La placa incluye una pletina de E/S que se utiliza para bloquear las

57. 57
transmisiones de frecuencia de radio, lo cual es necesario para superar
las pruebas de certificación de emisión (EMI), para proteger los
componentes internos del polvo y los objetos ajenos y para contribuir al
flujo correcto del aire dentro del chasis.
Instale la pletina de E/S antes de instalar la placa en el chasis. Coloque la
pletina dentro del chasis tal como se muestra en la ilustración siguiente.
Presione la pletina en su sitio de manera que encaje de forma ajustada y
segura.
5.
Instale la Desktop Board
Consulte el manual del chasis para obtener instrucciones específicas para
la instalación y extracción de la Desktop Board. Fije la Desktop Board al
chasis utilizando los tornillos incluidos con el chasis. Si tiene una placa y
unos chasis basados en BTX, asegúrese de primero instalar el SRM que
acompaña al chasis BTX, si no se ha instalado previamente. Consulte la
guía de consulta rápida que acompaña a la placa para ver la ubicación de
los agujeros de montaje de los tornillos.

58. 58
El intervalo recomendado de torsión para estándar no. 6-32 de bajo
contenido de carbón tornillos es de 6 - 10 pulgadas-lbs.
5.1.
INSTALE EL PROCESADOR
Precaución
Antes de instalar o quitar el procesador, asegúrese de para
remover la alimentación de CA el cable de alimentación de
la computadora; el LED de alimentación de espera no debe
estar encendido (véase la figura 3 en la página 23). De otro
modo podrían resultar dañados el procesador y la placa.
a. Para abrir la palanca del zócalo, empújela hacia abajo (A) y hacia
un lado (B) del zócalo.
b.
c. Levante la placa de carga. No toque los contactos del zócal

59. 59
d. Quite la cubierta plástica que protege el zócalo de la placa de
carga. No tire la cubierta plástica que protege el zócalo. Siempre
vuelva a colocar la cubierta del zócalo si extrae el procesador del
zócalo.
e. Extraiga el procesador de la cubierta que protege el
procesador. Sostenga el procesador únicamente en los bordes
y tenga cuidado de no tocar la parte inferior del procesador. No
tire la cubierta plástica que protege el procesador. Siempre
vuelva a colocar la cubierta del procesador si extrae el
procesador del zócalo.

60. 60
f. Sostenga el procesador con el pulgar y el índice colocados como
se ilustra en la figura siguiente. Asegúrese de que los dedos estén
alineados con los cortes del zócalo (A). Alinee las muescas (B) con
el zócalo (C). Coloque el procesador hasta abajo sin inclinar o
deslizar el procesador en el zócalo.
g. Mientras presiona la placa de carga hacia abajo (A) cierre y
enganche la palanca del zócalo (B).
h. Instale el disipador térmico o el módulo térmico del ventilador de
procesador
i.
Para obtener las instrucciones completas para la conexión del
disipador térmico del ventilador del procesador (para placas

61. 61
basadas en ATX) o del módulo térmico (para placas basadas en
BTX), consulte el manual del procesador en caja.
j.
Conecte el cable del disipador térmico del ventilador de procesador
en el cabezal del ventilador de procesador de 4 pines. Se
recomienda un ventilador con un conector de 4 pines; sin embargo,
también se puede utilizar un ventilador con un conector de 3 pines.
Debido a que el ventilador de 3 pines utiliza un control de ventilador
incorporado, el ventilador siempre operará a toda velocidad.
5.2.
Para las placas basadas en ATX:

62. 62
Para las placas basadas en BTX:
5.3.
INSTALE LOS MÓDULOS DE MEMORIA
Seleccione uno de los vínculos a continuación para ver información
sobre la memoria de la Desktop Board.
Instale la memoria en los ranuras DDR2 antes de instalar cualquier
tarjeta de vídeo PCI Express* para evitar interferencias con el mecanismo
de retención de la ranura PCI Express. Desktop Boards Intel® basadas en
el Intel® 945 chipsets y posterior son compatibles con la memoria de
canal doble. Consulte Memoria de canal simple / doble para obtener
completa información sobre la configuración del modo de memoria de
canal doble.
5.4.
1.
PARA INSTALAR UNA MEMORIA DDR2, SIGA ESTOS PASOS:
Apague los dispositivos periféricos conectados a la computadora.
Apagar la computadora y desconecte el cable de alimentación de
CA.

63. 63
2.
Extraiga las computadoras cubiertas y ubique los zócalos DDR2.
3.
Asegúrese de que las pinzas que se encuentran en los extremos de
los zócalos DDR2 estén hacia afuera en la posición abierta.
4.
Mientras sostiene el DDR2 por los bordes, extráigalo del paquete
antiestático.
5.
Coloque el DDR2 encima del zócalo. Alinee la muesca pequeña que
está en el borde inferior del DDR2 con las clavijas del zócalo.
6.
Inserte el borde inferior del DDR2 en el zócalo.
7.
Cuando los módulos DDR2 se inserta, Empuje el borde superior del
DDR2 hasta que los seguros de sujeción se ajusten en su sitio.
Asegúrese de que los pinzas se ajusten en su sitio.
8.
Vuelva a colocar la computadora's cubierta y vuelva a conectar el
cable de alimentación de CA.

64. 64
5.5.
INSTALE LOS VENTILADORES DE CHASIS
Desktop Boards Intel® admiten hasta tres ventiladores de chasis. Conecte
los ventiladores a los cabezales de ventilador de la placa, tal como se
ilustra a continuación. Consulte la documentación que acompaña a la
Desktop Board para obtener información sobre la ubicación de los
cabezales de ventilador del chasis.

65. 65
5.6.
CONECTE LOS CONECTORES DEL PANEL FRONTAL
Enchufe el conector del panel frontal. Consulte Cabezal de 9 pines del
panel frontal para obtener detalles sobre los pines.

66. 66

67. 67
5.7.
INSTALE LA E/S DEL PANEL POSTERIOR (OPCIONAL)
Algunas Desktop Boards Intel® incluyen ya sea un soporte USB en el
panel posterior o un soporte USB/IEEE1394 en el panel posterior.
También puede comprar estos tipos de soportes. Siga estos pasos para
instalar:
Coloque el soporte en el panel posterior del chasis.
Enchufe el cable USB a un cabezal USB incorporado.
Para los soportes con IEEE1394, conecte el cable IEEE1394 a un cabezal
IEEE-1394 incorporado.
6. INSTALE LA E/S DEL PANEL FRONTAL (OPCIONAL)
Algunas
Desktop
Boards
Intel
incluyen
un
USB
del
panel
frontal/IEEE1394/sonido de 3,5" módulo O CARD READER También
puede comprar estos tipos de módulos. Para instalar:

68. 68
A.
Inserte el módulo de CARD READER en el compartimiento de
unidad del chasis.
B.
Enchufe el cable USB a un cabezal USB incorporado.
C.
Conecte
el
cable
IEEE1394(s)
en
el
cabezal
IEEE-1394
incorporado(s).
D.
Conecte el cable de sonido al cabezal de sonido incorporado del
panel frontal.
7. INSTALE LA UNIDAD DE DISQUETE O CARD READER
Para instalar:
A. Instale la unidad en el compartimento de chasis bay.
B. Conecte los cables de datos y alimentación en la unidad.
C. Conecte el cable de datos a la Desktop Board's conector de
disquete O CARD READER

69. 69
8. INSTALE LOS DISPOSITIVOS ATA SERIE (UNIDADES)
Para la Desktop Boards Intel® compatibles con ATA serie, se incluyen
dos o cuatro cables SATA. El cable (de 4 conductores) es compatible con
el protocolo ATA serie y conecta una sola unidad a la Desktop Board. Se
puede conectar cualquiera de los extremos a la unidad SATA o al
conector de la placa. posible que algunas unidades ATA serie requieran
un cable de adaptador de alimentación. Comuníquese con el fabricante de
la unidad SATA para determinar el mejor método para alimentar dicha
unidad.
Para que el cable SATA funcione adecuadamente, siga estos pasos:
Enchufe el extremo del cable al conector de la placa.
Conecte el otro extremo del cable a la unidad.
Intel no ofrece asistencia para el uso de convertidores de IDE a ATA
serie. No obstante, las pruebas limitadas indican que dichos convertidores
podría funcionar con la función ATA serie de las Desktop Boards Intel.
Para obtener información adicional sobre ATA serie, consulte Información
sobre el uso de unidades de disco duro ATA serie.

70. 70
9. INSTALE LOS DISPOSITIVOS IDE (UNIDADES / DVD / CD-ROM)
Desktop Boards Intel® son compatibles con Ultra ATA/66 y las
velocidades de transferencia Ultra ATA/100. Si está utilizando una unidad
de disco duro Ultra ATA/66 o Ultra ATA/100, debe utilizar un cable IDE de
40 pines y 80 conductores. Tanto la placa como el cable ofrecen
compatibilidad inversa con los protocolos de transferencia IDE anteriores.
Instale el cable IDE en la siguiente dirección:
A. Conecte el extremo del cable con un solo conector a la placa.
B. Enchufe el extremo del cable con los dos conectores con poca
distancia uno del otro a las unidades.
Conecte el sonido de CD-ROM
(Se aplica a las Desktop Boards que incluyen sonido incorporado.)

71. 71
Algunos sistemas operativos anteriores requieren que se conecte un
cable de sonido adicional desde la unidad de CD-ROM a la motherboard
con el fin de poder escuchar CD directamente desde la unidad de CDROM. En esta situación, conecte el cable de sonido de CD-ROM al
conector que indica "CD IN".
Nota
No todos Desktop Boards Intel® incluyen este conector. Consulte
Ya no se requiere el conector de CD-ROM incorporado para
obtener más información.
10. INSTALE
UNA
TARJETA
DE
GRÁFICOS
PCI
EXPRESS*
(OPCIONAL)
Tenga cuidado al instalar una tarjeta PCI Express* en una ranura PCI
Express x16. Cuando instale una tarjeta PCI Express en la Desktop
Board, asegúrese de que encaje completamente en el conector antes de
encender el sistema. Si la tarjeta no se coloca correctamente, se podría
producir un corto circuito a través de los pines de la ranura PCI Express.
Dependiendo de la protección contra la intensidad mayor del suministro
de alimentación, se podrían dañar algunos componentes o filamentos.

72. 72
Conecte los dispositivos en los conectores del panel posterior
El diagrama muestra la conexión correcta de los cables.
Nota
Es probable que los conectores mostrados en el gráfico no se
apliquen a su sistema. Consulte la documentación que acompaña
a la Desktop Board.
11. CONECTE LOS CABLES DE ALIMENTACIÓN
Conecte los cables de alimentación.

73. 73
Los tipos de conectores utilizados en la Desktop Boards Intel
puede variar. Consulte la documentación que acompaña a la placa
Nota
para obtener las instrucciones específicas de conexión de la
alimentación.
8.3.4.
12. FINALIZACIÓN
Para finalizar la instalación de la Desktop Board, siga estos pasos:
Opciones de configuración del BIOS para la configuración avanzada del
sistema (opcional).

74. 74
Instale el sistemaoperativo - Microsoft Windows 7 *, Microsoft Windows
Vista *, Microsoft Windows* XP o Microsoft Windows* 2000.
Instale los controladores de la Desktop Board Intel® y las aplicaciones.
Desactivación de las funciones de hardware incorporadas
Si planea utilizar tarjetas PCI o PCI Express* adicionales para funciones
tales como sonido, LAN y vídeo, desactivar dichas funciones incorporadas
con estos pasos:
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.
B. Vaya al menú de BIOS correspondiente:
C. Para el sonido o LAN: Configuration (Configuración de unidad) >
dispositivos
incorporados
o
Advanced
(Avanzado)
>PeripheralsConfiguration
D. Para el vídeo: Configuration (Configuración de unidad) > Video o
Advanced (Avanzado) > Video Configuration (configuración
E. Establezca la opción a desactivado.
F. Salga y guarde los cambios [F10].

75. 75
Desactivación de las funciones de software incorporadas
Algunas Desktop Boards Intel® ofrecen funciones de software especiales
que permiten la administración de sistemas o las mejoras de medios.
Estas funciones, se encuentran:
Módulo de plataforma fiable
La tecnología de administración activa Intel®
La tecnología de administración de plataformas Intel®
La tecnología Intel® reanudación rápida
Módulo de plataforma fiable
El Módulo de plataforma fiable se incluye con las Desktop Boards
diseñadas para los entornos corporativos. El módulo está diseñado
específicamente para mejorar la seguridad de la plataforma más allá de
las capacidades de actual del software al ofrecer un espacio protegido
para operaciones clave y otras tareas de seguridad crítica.
12.1. Para desactivar el Módulo de plataforma fiable:
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.
B. Vaya a la configuración > dispositivos incorporados o Advanced
(Avanzado) >Peripherals menú de configuración.
C. Defina la opción TrustedPlatform Module (Módulo de plataforma
fiable) en desactivado.
D. Salga y guarde los cambios [F10].
La tecnología de administración activa Intel®

76. 76
Tecnología Intel® de administración activa se incluye con las Desktop
Boards diseñadas para los entornos corporativos. Esta tecnología es una
solución basada en hardware que utiliza la comunicación fuera de banda
para el acceso de administración en los sistemas cliente. Aunque la
unidad de disco duro no funcione, el sistema operativo se haya bloqueado
o el sistema se encuentre apagado, aún podrá tener acceso al sistema
cliente para realizar tareas de administración básicas.
Para desactivar la Tecnología Intel de administración activa:
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.
B. Vaya al menú Intel ME.
C. Defina la función Manageability ninguno de ellos.
D. Salga y guarde los cambios [F10].
12.2. LA TECNOLOGÍA DE ADMINISTRACIÓN DE PLATAFORMAS
INTEL®
La tecnología de administración de plataformas Intel ofrece administración
sencilla diseñada para mantener con facilidad sistemas limpios y estables
en un entorno de red. El principal objetivo son pequeñas y medianas en
redes, tales como las que se encuentran en cafés y educativo
computadora labs.
Para desactivar la Tecnología de administración de plataformas Intel:

77. 77
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.
B. Vaya al menú Manageability menú.
C. Defina la opción Agent (Agente) en desactivado.
D. Salga y guarde los cambios [F10].
La tecnología Intel® reanudación rápida
La Tecnología Intel de reanudación rápida es un requisito para las placas
de Media Series que son compatibles con tecnología Intel® Viiv™.
Para desactivar la Tecnología Intel de reanudación rápida:
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.
B. Vaya al menú Power.
C. Defina la Tecnología Intel de reanudación rápida en inhabilitado.
D. Salga y guarde los cambios [F10].
La Configuración BIOS para RAID
Puede ver una lista de Desktop Boards Intel compatibles con RAID.
La opción RAID está inhabilitada de manera predeterminada en el
programa de configuración del BIOS. Para configurar su computadora
para RAID, la computadora primero debe habilitarse en el BIOS.
Para configurar el BIOS para RAID:
A. Vaya a la configuración del BIOS por medio de [F2] durante el
arranque.

78. 78
B. Vaya a la Configuration (Configuración de unidad) > las unidades
SATA o Advanced (Avanzado) > menú Drive Configuration
(configuración.
C. Defina chipset-SATA Mode (modo o Configurar SATA como) en
RAID.
D. Salga y guarde los cambios [F10].
13. ProyectorPT-LB3ULCD
Aviso importante de seguridad
ADVERTENCIA: Para reducir el riesgo de incendio o choque eléctrico, no
exponga este producto a la lluvia o humedad
Suministro de energía: Este proyector LCD está diseñado para operar en
100 V - 240 V, 50 Hz/60 Hz, decorriente casera solamente.
PRECAUCIÓN: El cable de energía AC que es suministrado con el
proyector como un accesorio puede serusado solamente para fuentes de
energía de hasta 125 V, 7 A. Si usted necesita usar mayoresvoltajes o
corrientes que los aquí indicados, usted necesitará obtener un cable de
energía de250 V por separado. Si usted usa este cable accesorio en
situaciones así, se pueden presentarincendios.

79. 79
El símbolo de rayo con cabeza de flecha dentro de un
triángulo equilátero pretende alertar al usuario de la
presencia de un “voltaje peligroso” sin aislar, dentro del
recinto del producto que puede ser de suficiente magnitud
para constituirse en un riesgo de choque eléctrico a una
persona.Suficiente magnitud para constituirse en un riesgo
de choque eléctrico a una persona
El punto de exclamación dentro de un triángulo equilátero
pretende alertar al usuario de la presencia de importantes
instrucciones de operación y mantenimiento (servicio) en la
literatura que acompaña al producto.
PRECAUCIÓN:Este equipo está equipado con un
cable de energía tipo tierra con tres clavijas. No
retire el contacto de puesta a tierra de la clavija
de alimentación. La clavija de alimentación encajará
solamente en tomacorriente tipo tierra. Esta es una
No retire
característica de seguridad. Si no puede insertar la
clavija en la toma de corriente, póngase en contacto
con un electricista.
ACCESORIOS SUMINISTRADOS

80. 80
Asegúrese de que se suministran los siguientes accesorios con su
proyector
Mando a distancia (×1) Cable de alimentación Cable de señal RGB
(N2QAYA000011)
(×1) (K2CG3YY00072) (×1) 1,8 m
(5' 10")
(K1HY15YY0009)
Cierre de seguridad AAA/R03 pilas para
del
cable
de
Mando a distancia (×2)
alimentación (×1)
(TTRA0185)
Bolsa
de
transporte Cubierta de la lente CD-ROM
(×1) (TPEP033)
(×1) (TKKL5499)
(×1)
(TXFQB02VKN5)
(Adjunto al proyector
por defecto.)
NOTA:
Los protectores para los productos empacados, como por ejemplo la
cubierta de la clavija o cartones de unicel, deben tratarse adecuadamente.

81. 81
En caso de pérdida de un accesorio, póngase en contacto con el
Centro de servicio técnico autorizado.
Mantengan los accesorios alejados de los niños.
Los números de partes de los accesorios y partes que se venden por
separado están sujetos a cambios sin aviso.
Visualización de inicio
Elmenú de IDIOMA y CONFIGURACIÓN INICIAL mostrará
cuando el proyector se prende por primera vez odespués que se haya
inicializado.
Navegue el menú OPCIONDISPLAY para fijar los menús de
acuerdo a las configuraciones de aplicación yambiente
NOTA:
Cuando el proyector está encendido por primera vez usted puede requerir
ajustar el “Anillo de zoom” y “Anillo de enfoque” en la parte superior del
cuerpo del proyector para aclarar la pantalla de menú.
IDIOMA
5.
para selectar el idioma deseado

82. 82
6.
Para pasar al menú deCONFIGURACIÓN INICIAL.
Configuración inicial
1.
Para selectar el menú deseado.
INSTALACIÓN
MODO GRAN ALTITUD
2.
Para cambiar las configuracionesen el menú.
FRONTAL/MESA
FRONTAL/TECHO
RETRO/MESA
RETRO/TECHO
INSTALACIÓN
Configuración
en
mesa/suelo
yproyección frontal
Montaje en el techo con un
soportede montaje en el techo (se
vende porseparado) y proyección
frontal
Configuración
en
mesa/suelo
yretroproyección
(Se
necesita
unapantalla translúcida)
Montaje en el techo con un
soportede montaje en el techo (se
vendepor
separado)
y
retroproyección (Senecesita una

83. 83
pantalla translúcida)

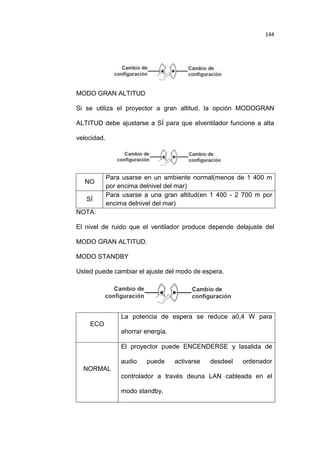

MODO GRAN ALTITUD
Para usarse en un ambiente normal(Menos de 1 400 m por
encima delnivel del mar)
Para usarse a una gran altitud (en1 400 - 2 700 m por encima
del niveldel mar)
NO
SI
3.
NOTA:
Para regresar al menú IDIOMA pulse el botón [VOLVER]en el menú de
CONFIGURACIÓN INICIAL.
14.
DETALLES DE VUESTRO PROYECTOR
UNIDAD PRINCIPAL DEL PROYECTOR
VISTA SUPERIOR Y FRONTAL

84. 84
①Panel de control / Indicadores
②Receptor de señal de mando a distancia
③Botones de ajuste de patas
④Lentes de proyección
⑤Compartimiento del filtro de aire
⑥Anillo de zoom – Para ajustar el tamaño deproyección.
⑦Anillo de enfoque – Para ajustar el enfoque.
⑧Orificio de admisión de aire
PANEL DE CONTROL / INDICADORES

85. 85
①Indica el estado de la fuente de alimentación.
②Indica el estado de la unidad de la lámpara.
③Indica el estado de la temperatura.
④Sensor de luminancia ambiente (ALS).
⑤Muestra el menú principal.
⑥Navegación por el menú.Confirme la selección.
⑦Create shortcut assigned to certain selected function.
⑧Cambie las conexiones de entrada.
⑨Cambie entre el modo de espera
VISTA POSTERIOR E INFERIOR
①Terminales
②Receptor de señal de mando a distancia
③ AC INConecta el cable de alimentación para suministrar energía
eléctrica al proyector.
④Orificio de admisión de aire
⑤Pie frontal de ajuste
Para ajustar el ángulo de proyección.

86. 86
⑥Pie trasero de ajustePara ajustar el ángulo de proyección.
⑦ Gancho antirroboAsegure aquí un cable antirrobo (disponible en
elcomercio).
⑧Orificio de escape de aireDe esta abertura sale aire caliente.
⑨Altavoz
⑩Compartimiento de la unidad de lámpara
NOTA:
• No conecte ningún cable de energía que no sea el adherido.
• No cubra las aberturas de ventilación de entrada o salida de aire.
TERMINALES
①Conecte un cable de red. (Ver “Manual de instrucciones de red”.)
②
Conete a un ordenador para controlar elfuncionamiento del proyector.
③Conecte un ordenador o un cable de señal YPBPR.
④Conecte un cable de señal S-VIDEO.
⑤Conecte un cable de señal VIDEO.
⑥Conecte los cables de audio para la entrada deseñal de audio.
⑦ Conecte cables de audio para emitir señales deaudio a los equipos

87. 87
conectados. Si está conectadoa esta terminal, ningún sonido sale del
parlanteincorporado.
NOTA:
No coloque sus manos ni otros objetos cerca del puerto de salida
de aire, ya que esto puede causar daño o heridas.
No coloque sus manos o cara, ni otros objetos que no pueden
soportar calor cerca de este puerto. De esta abertura sale aire
caliente.
MANDO DE DISTANCIA DE PROYECTOR
Vista superior y frontal
Vista frontal

88. 88
① ALIMENTACIÓNCambie
entre
el
modo
de
espera
al
modo
deproyección.
②Muestra el menú principal.
③ Navegación por el menú con
y confirmela selección por
[ENTRAR].
④Para capturar la imagen proyectada como unaimagen congelada
⑤ Pulse un botón de señal de entrada paraseleccionar la entrada que

89. 89
desee.
⑥Restaura alguno de los ajustes a los ajustes pordefecto de fábrica.
⑦Para controlar el tamaño del enfoque.
⑧Para control el volumen del altavoz.
⑨Cree un atajo asignado a cierta funciónseleccionada.
⑩Para visualizar una imagen congelada al mismotiempo que continúa la
proyección de las imágenessubsiguientes.
⑪Para interrumpir temporalmente la proyección.
⑫ Detecta
la
señal
de
entrada.Ajuste
las
configuraciones
de
CAMBIO,RELOJ y FASE RELOJ en el menú POSICIÓNautomáticamente
para la señal de laCOMPUTADORA.
NOTA:
No deje caer el mando a distancia.
Evite el contacto con líquidos y humedad.
No intente modificar o desmontar el mando a distancia.
No deje que la luz fuerte se refleje en el receptor ya que puede
producir un mal funcionamiento.
El mando a distancia se acciona dentro de un rango de 7 m (23' 0"), y
un ángulo de aproximadamente ±30 ° vertical y horizontal evitando
cualquier obstáculo.
El rango de funcionamiento puede variar según el material de la
pantalla, y es posible que esta función no pueda usarse con una
pantalla translúcida.

90. 90
15.
INSTALE EL PROYECTOR
15.1. TAMAÑO DE PANTALLA Y DISTANCIA DE PROYECCIÓN
Puede ajustar el tamaño de la proyección con el objetivo zoom
1,2×. Calcule y defina la distancia de proyección talcomo sigue.
(Todas las medidas presentadas a continuación son aproximadas y
pueden diferir ligeramente de las medidasreales.)

91. 91
Puede calcular unas dimensiones más específicas a partir de la
diagonal de la pantalla. La unidad de todos losresultados
calculados es m. (Los resultados abajo difieren poco de las
medidas reales).Si el tamaño de proyección es SD,
NOTA:
Para mejorar la calidad de imagen de proyección, instale una pantalla
donde la luz del sol o de la habitación no se refleje directamente en la
pantalla. Cierre las persianas o las cortinas para no dejar pasar la luz y
apague las lámparas.
No utilice el proyector en posición elevada o inclinada horizontalmente.
Puesto que puede hacer que funcione mal el proyector.
Usted puede inclinar el cuerpo del proyector aproximadamente ±30 °

92. 92
verticalmente y ±10 ° horizontalmente.
El inclinarlo demasiado podría disminuir la vida útil de los
componentes.
No cubra la salida ni la entrada, de aire ni coloque nada a menos de
50 cm (20") de ellas para evitar que se produzcan dañoso lesiones.
15.2. MÉTODO DE PROYECCIÓN
Consulte “INSTALACIÓN” en la página 37 para seleccionar
el método de proyección.

93. 93
NOTA:
Cuando monte el proyector en el techo, necesitará el soporte opcional
(ET-PKB2) de montaje en el techo.
Puede ajustar el ángulo de proyección en la dirección vertical pulsando
los botones de ajuste de las patas.
16.
CONEXIONES
Preparativos
Lea y siga las instrucciones de funcionamiento y conexión
de cada dispositivo periférico y apague los
dispositivos
periféricos antes de hacer cualquier conexión.
Prepare el dispositivo periférico con los cables de conexión
que corresponden a las terminales del proyector.
Todos los dispositivos periféricos y los cables usados para
las conexiones se venden por separado a no ser que se
indique de otra manera.
Si la señal de entrada es afectada por fluctuaciones, la
imagen proyectada puede tener baja calidad, en cuyocaso

94. 94

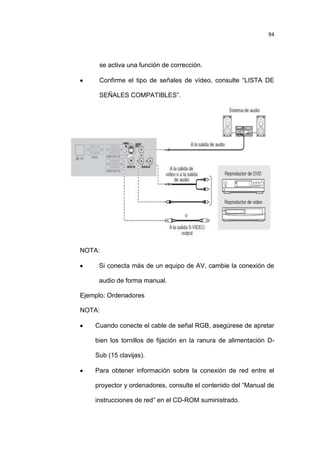

se activa una función de corrección.
Confirme el tipo de señales de vídeo, consulte “LISTA DE
SEÑALES COMPATIBLES”.
NOTA:
Si conecta más de un equipo de AV, cambie la conexión de
audio de forma manual.
Ejemplo: Ordenadores
NOTA:
Cuando conecte el cable de señal RGB, asegúrese de apretar
bien los tornillos de fijación en la ranura de alimentación DSub (15 clavijas).
Para obtener información sobre la conexión de red entre el
proyector y ordenadores, consulte el contenido del “Manual de
instrucciones de red” en el CD-ROM suministrado.

95. 95
Solo el cable de señal RGB (1 pieza) está adherido. Si algún
otro cable es necesario, cómprelo del mercado.
16.1. ENCENDIDO Y APAGADO DEL PROYECTOR
CABLE DE ALIMENTACIÓN
Asegúrese de fijar el cable de alimentación al proyector usando
“Cierre de seguridad del cable dealimentación” para evitar que el
cable de alimentación se salga.
Para más detalles, consulte “Precauciones respecto a la seguridad”.

96. 96
Instale el “cierre de seguridad del cable dealimentación”
A.
Presione el conector totalmente hacia el terminal AC IN
asegurándose de que la forma del conector calce con el
terminal.
B.
Alinee el lado del “cierre de seguridad del cable de
alimentación” con el carril guía” lateral del terminal AC IN del
proyector y deslícelo en su interior.
C.
Coloque el fijador en el pasador y presione hasta que encaje
en su sitio.
D.
Enchufe el cable de alimentación a un tomacorriente de
pared.
Separe el “cierre de seguridad del cable dealimentación”
A.
Desenchufe el cable de alimentación del tomacorriente de la
pared.

97. 97
B.
Presione el fijador y deslice la cubierta para retirarla.
C.
Deslice el “cierre de seguridad del cable de alimentación”
hacia arriba y retírelo.
D.
Sostenga el conector firmemente y sáquelo delterminal AC IN.
16.2. FUNCIÓN DE CONEXIÓN DIRECTA
Si el cable de alimentación está conectado a latoma de corriente y la
opción ENCENDIDO INICIAL(menú SETUP PROYECTOR) está
ajustada aENCENDIDO, se iniciará la proyección aunque elpanel de
control esté desactivado.
16.3. FUNCIÓN DE DESCONEXIÓN DIRECTA
La alimentación eléctrica se puede desconectaren cualquier
momento desenchufando el cablede alimentación de la toma de
corriente odesconectando la alimentación principal.
El ventilador de refrigeración de la lámparaseguirá funcionando con
el suministro de energíainterno y se detendrá automáticamente
cuando larefrigeración sea suficiente.

98. 98
NOTA:
No introduzca el proyector en la bolsa de transporte con elindicador
ALIMENTACIÓN encendido.
17. ENCENDIDO Y APAGADO DEL PROYECTOR
17.1. INDICADOR ALIMENTACIÓN
Indicador ALIMENTACIÓN indicator: indica el estado de la fuente
deAlimentación
del
proyector.Cuando
el
indicador
TEMP
estéparpadeando, los indicadoresALIMENTACIÓN se iluminarán en
rojo yusted no podrá encender el proyector.
Estado del indicador ALIMENTACIÓN
Estado del indicador
Estado
La alimentación no está conectada y el
No está iluminado o parpadea
ventilador de refrigeracióninterna no
está en funcionamiento.
Rojo
Encendido
La unidad está apagada (cuando el

99. 99
MODO
STANDBY
estáajustado
en
ECO).Si el botón [ALIMENTACIÓN] se
pulsa, la proyección se iniciará.
Parpadeando
La unidad está apagada (cuando el
MODO STANDBY estáajustado en
NORMAL).Si el botón [ALIMENTACIÓN]
se pulsa, la proyección se iniciará.
La alimentación está conectada y se
Parpadeando
está preparando laproyección.
Verde
Encendido
El proyector está proyectando.
Sin fuente de energía y la energía se
está preparando para serapagada. Está
Encendido
apagada (La proyección está fijada en
MODOESPERA)
después
de
un
momento.
Naranja
La alimentación se ha vuelto a conectar
mientras se enfriabala lámpara y se está
Parpadeando
restaurando el modo de proyección.
Larestauración puede tomar un tiempo.
NOTA:
Cuando la unidad está apagada, el ventilador interno enfría la
lámpara con el suministro de energía interno.
La alimentación se ha vuelto a conectar mientras se enfriaba la
lámpara y se está restaurando el modo de proyección. La
restauración puede tomar un tiempo.

100. 100
La unidad está apagada (cuando el MODO STANDBY está
ajustado en ECO, el indicador ALIMENTACIÓN se iluminará
rojo), habrá un consumo de energía de 0,4 W.
17.2. ENCENDIDO DEL PROYECTOR
Antes de Encender el proyector, asegúrese de que todos los otros
dispositivos estén conectados correctamente yremueva la cubierta
de los Lentes.
A.
Conecta el cable de alimentación. Después de un momento el
“IndicadorALIMENTACIÓN” se enciende o parpadea en rojo.
B.
Pulse el botón ALIMENTACIÓN. El indicador ALIMENTACIÓN
parpadea varias veces en verde, después se ilumina el
indicador alimentación y se muestra el LOGO INICIAL.
Consulte LOGO INICIAL en el menú OPCIONDISPLAY.
NOTA:
Confirme que PANEL DE CONTROL (cuando opere a través
del cuerpo del proyector) o MANDO A DISTANCIA (cuando
opere a través del mando a distancia) o CONFIGURACIÓN

101. 101
CONTROL en el menú de menú SEGURIDAD esté configurado
en HABILITADO.Al configurar el menú SEGURIDAD se le
preguntará queingrese la clave.
Durante el encendido del proyector, puede que se percibauna
pequeña vibración o tintineo o que la pantalla parpadeeen
función
de
las
características
de
la
lámpara.
Estecomportamiento es normal y no afecta al rendimiento
delproyector.
Cuando el ventilador de refrigeración interno está enmarcha,
pueden percibirse ruidos de funcionamiento. Laintensidad de
estos ruidos depende de la temperaturaexterna.
Si ENCENDIDO INICIAL (en el menú SETUPPROYECTOR
está configurado en ENCENDIDO,el proyector inicia la
proyección cuando el cable dealimentación está conectado a la
red de alimentación.
Si se vuelve a encender el proyector mientras el ventiladorde
refrigeración interno aún está funcionando con elsuministro de
energía interno, la proyección podríaparpadear según las
características de la lámpara. Estecomportamiento es normal y
no afecta al rendimiento delproyector
17.3. APAGADO DEL PROYECTOR

102. 102
Mientras funcione el proyector, verifique el estado del indicador
ALIMENTACIÓN
A. Pulse el botón ALIMENTACIÓN. Se muestra la pantalla de
confirmación – la pantalla de confirmación desaparecerá y se
volverá a la proyección, si no hay actividad durante 10 segundos.
B. Pulse el botón ALIMENTACIÓN nuevamente. Después de que la
lámpara se apague, la proyección se detendrá.
El ventilador de enfriamiento sigue girando y el indicador
ALIMENTACIÓN se ilumina anaranjado. Espere hasta que el
indicador ALIMENTACIÓN se ilumine en rojo.
Si el MODO STANDBY se configura en NORMAL, el indicador
ALIMENTACIÓN parpadea en rojo.
C. Desenchufe el cable de alimentación del tomacorriente de la
pared, cuando el indicador de ALIMENTACIÓN se ilumine o titile
en rojo.
En caso de emergencia, usted puede desconectar el enchufe
inmediatamente ya que la función APAGADO DIRECTO está
instalada.
NOTA:

103. 103
Confirme que PANEL DE CONTROL (cuando opere a través
del cuerpo del proyector) o MANDO A DISTANCIA (cuando
opere a través del mando a distancia) o CONFIGURACIÓN
CONTROL
en
el menú
de menú
SEGURIDAD esté
configurado en HABILITADO.
Usted
puede
apagar
la
unidad
al
pulsar
el
botón
[ALIMENTACIÓN] durante al menos 0,5 segundos.
18. PROYECCIÓN DE UNA IMAGEN
Preparativos
Confirme las conexiones de los dispositivos periféricos y el
cable de alimentación
Encienda la unidad y el proyector iniciará la proyección.
Seleccione la señal de entrada y ajuste la imagen.
18.1. SELECCIONE LA SEÑAL DE ENTRADA
Encienda los dispositivos conectados. Cuando realice la
reproducción desde un reproductor de DVD conectado, si
ajusta BUSQUEDA SEÑAL (en el menú OPCIONDISPLAY)
en SÍ, la señal de entrada se detecta y se proyecta de manera
automática cuando se enciende el proyector.
Ajuste la GUÍA ENTRADA (OPCIONDISPLAY en el menú
MENU EN PANTALLA) en DETALLE.Si el proyector no puede
detectar ninguna señalde entrada, se visualizará la “Guía de
conexión alordenador”.

104. 104
Selección de una señal de entrada.La imagen seleccionada
con el botón de [INPUTSELECT] se proyectará.
NOTA:
Cambie la configuración del menú IMAGEN de acuerdoal
dispositivo conectado y al DVD, cinta de vídeo, etc.,
areproducirse.
Confirme la relación de aspecto de la pantalla y de
laimagen.Seleccione la relación de aspecto óptima.
18.2. POSICIONAMIENTO DE LA IMAGEN
Cuando instale el proyector por primera vez o loinstale en un
lugar nuevo, debe llevar a cabo lassiguientes operaciones.
A. Ajuste el ángulo vertical del proyector.
Coloque el proyector formando un ángulo rectocon la
pantalla.
Presione el botón del pie ajustador y ajuste elángulo de proyección
vertical. Después, ajuste laimagen proyectada al centro de la
pantalla.

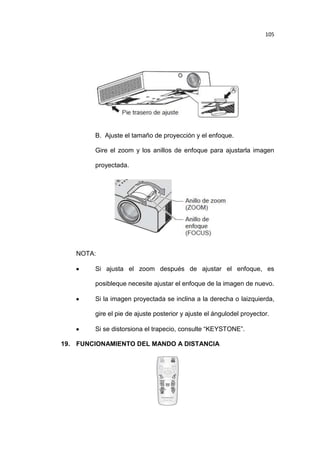

105. 105
B. Ajuste el tamaño de proyección y el enfoque.
Gire el zoom y los anillos de enfoque para ajustarla imagen
proyectada.
NOTA:
Si ajusta el zoom después de ajustar el enfoque, es
posibleque necesite ajustar el enfoque de la imagen de nuevo.
Si la imagen proyectada se inclina a la derecha o laizquierda,
gire el pie de ajuste posterior y ajuste el ángulodel proyector.
Si se distorsiona el trapecio, consulte “KEYSTONE”.
19. FUNCIONAMIENTO DEL MANDO A DISTANCIA

106. 106
19.1. PARA CAPTURAR LA IMAGEN
Usted puede congelar la imagen proyectada ydetener el
sonido
temporalmente,
sin
importar
lacondición
de
reproducción del dispositivo conectado.
Pulse el botón nuevamente paracancelarlo.
La imagen está distorsionadamomentáneamente cuando
laproyección se detiene y se reinicia.
19.2. INTERRUPCIÓN TEMPORAL DE LA PROYECCIÓN
Puede detener temporalmente la proyección y laemisión de
audio a través del proyector.
Pulse el botón nuevamente paracancelarlo.
19.3. SELECCIONE LA SEÑAL DE ENTRADA
Usted puede cambiar la señal de entrada a serproyectado.
Las opciones de abajo se muestrancada vez que usted
presiona estebotón.
COMPUTER1
Señal
de
entrada
terminalCOMPUTER
1
terminal
al
IN

107. 107
COMPUTER2
Señal
de
entrada
terminalCOMPUTER
2
terminal
al
IN
Las opciones de abajo se muestrancada vez que
usted presiona estebotón.
S-VIDEO
Señal de entrada al terminal
S-VIDEO IN terminal
VIDEO
Señal de entrada al terminal VIDEOIN
terminal
Usted puede confirmar el terminal de entradaseleccionado (en
el terminal de entrada gráfica enla esquina superior derecha
de la pantalla), si GUÍA
ENTRADA
(OPCIONDISPLAY
en
el
menú
MENUEN
PANTALLA) se configura en DETALLE.
Usted puede cambiar la entrada a través de losbotónes
Puede tomar cierto tiempo cambiar la imagendespués de que
se cambie la señal de entrada.
NOTA:
Introduzca una señal compatible mostrada en “LISTA
DESEÑALES COMPATIBLES”.
Para los terminales de entrada, consulte “Conexiones”.
La guía de entrada desaparecerá automáticamente, si

108. 108
nose realiza ninguna operación.
Si se pulsa el botón [INPUT SELECT] en el panel decontrol, la
entrada cambia en el siguiente orden.
19.4. AJUSTE AUTOMÁTICO DE LA POSICIÓN DE LA IMAGEN
El proyector ajusta el CAMBIO, RELOJ y FASERELOJ
cuando entre una señal RGB.
NOTA:
La BÚSQUEDA SEÑAL estará en operación cuando
este fijado en SÍ.
Si la frecuencia de puntos del reloj es mayor a162 MHZ,
RELOJ
y
FASE
RELOJ
pueden
ser
ajustadoautomáticamente.
Si la imagen o señal proyectada es demasiado oscura
oborrosa en los bordes, AUTO AJUSTE puede detener

109. 109
elprocesamiento antes de completar el ajuste y restaurar
elajuste anterior. Proyecte una imagen mucho más clara
obrillante, e inténtelo de nuevo.
20. FUNCIONAMIENTO DEL MANDO A DISTANCIA
20.1. RESTAURACIÓN DE LOS AJUSTES DE FÁBRICA POR
DEFECTO
Usted puede restaurar la configuración de la red a losvalores
predeterminados.
Para más detalles, consulte “Restauración de losajustes de fábrica
por defecto”.
20.2. PARA CONTROLAR EL VOLUMEN DEL ALTAVOZ
Puede controlar el volumen de los altavocesincorporados y
emitir sonido.
+ : aumenta el volumen
- : disminuye el volume

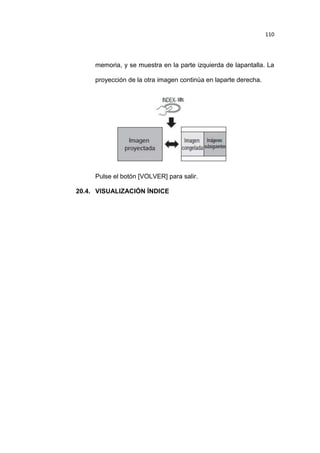

20.3. PROYECCIÓN DE UNA IMAGEN EN MODO ÍNDICE
Puede dividir una imagen proyectada en 2 ventanas siusa
ÍNDICE. Una imagen está congelada y almacenadaen la

110. 110
memoria, y se muestra en la parte izquierda de lapantalla. La
proyección de la otra imagen continúa en laparte derecha.
Pulse el botón [VOLVER] para salir.
20.4. VISUALIZACIÓN ÍNDICE

111. 111
NOTA:
La relación de aspecto de la imagen cambia y se alarga
verticalmente.
Si cambia el tamaño de la ventana, la relación de aspecto
de la imagen cambia.
Mientras se encuentra en el modo ÍNDICE, pulse
[ENTRAR] para capturar una nueva imagen y actualizar la

112. 112
ventana que muestra la imagen congelada.
Cuando capture una imagen con movimiento rápido,
repita la operación varias veces para obtener una imagen
estable.
20.5. AMPLIACIÓN DE LA IMAGEN
Puede ampliar la parte central de la imagen proyectadapara
acentuarla dentro de un margen de 1× a 2×.
Pulse el botón [VOLVER] o [MENÚ] para salir.
La operación del botón [DIGITAL ZOOM]

113. 113
NOTA:
Cuando entre una señal COMPUTER, si la opción BLOQUEO
IMAGEN del menú POSICIÓN está ajustada a NO,
 El intervalo de ampliación es de 1× a 3×. Cuando entre una
señal COMPUTER, si la opción BLOQUEO IMAGEN del menú
POSICIÓN está ajustada a SÍ,
El intervalo de ampliación es de 1× a 2×. Cuando entre la
otra señal, el intervalo de ampliación es de 1× a 2× por 0,1.

114. 114
El modo ZOOM DIGITAL está cancelado, cuando la señal de
entrada es cambiada.
Mientras el modo ZOOM DIGITAL, [AUTO SETUP],
[FREEZE], [DEFAULT], [INDEX-WINDOW] y [FUNCTION]
no
estarán
disponibles
(salvo
cuando
la
función
ENMUDECER AUDIO&VIDEO esté asignada).
La imagen se distorsiona momentáneamente cuando la
imagen es aumentada.
20.6. USO DE UNA FUNCIÓN ASIGNADA
Usted puede seleccionar una función útil de la lista yasignársela al
botón [FUNCTION] para crear un accesodirecto.
Para visualizar el menú en pantalla Pulse
y
(menú principal, sub-menú o menú manténgalopresionadod
urante
detalle).
al
menos
Para obtener información sobre la 3segundos.
operación
del
menú,
consulte
“FUNCIONAMIENTO DEL MENÚ”.
20.6.1. Cuando no use el botón [FUNCTION]
A. Seleccione DESHABILITAR en el BOTÓN DE FUNCIÓN (en el

115. 115
menú SETUP PROYECTOR).
B. Pulse el botón [ENTRAR].
C. Seleccione SÍ.
D. Pulse el botón [ENTRAR].
NOTA:
Para más detalles, consulte “BOTÓN DE FUNCIÓN” en elmenú
“SETUP PROYECTOR”.
20.7. FUNCIONAMIENTO DEL MENÚ
Algunos elementos y funciones podrían no poderajustarse o no estar
disponibles, dependerá de lasseñales de entrada seleccionadas.
Algunos ajustespueden realizarse incluso si no hay señales.
2 Seleccione el elemento de menú principal.
3
Seleccione el elemento de sub-menú.

116. 116
Pulse los botones ▲▼ para desplazarse alelemento de sub-menú
que desee y pulse losbotones ◄► o el botón ENTRAR para aplicar
elajuste.
El elemento seleccionado es llamado y los otroselementos del menú
desaparecen de la pantalla.
NOTA:
Pulse el botón [MENÚ] o [VOLVER] para volver al menú anterior.
Pulse el botón repetidamente para salir del modo de menú y
volver al modo de proyección.
Al cabo de 5 segundos, el elemento seleccionado desaparece y
se restablece el modo de menú.

117. 117
Para información sobre los elementos de los sub-menús,
consulte “SUB-MENÚ” en el MENU EN PANTALLA
20.7.1. Restauración de los ajustes de fábrica por defecto
Mientras se visualiza la pantalla del submenú:
Los elementos del sub-menú que sevisualicen en el momento se
restaurarána los valores predeterminados.
Mientras se visualiza la pantalla con un elementoseleccionado:
Sólo el elemento que se ajusta en el momento serestaurará a los
valores predeterminados.
NOTA:
No puede restaurar todas las configuraciones a los valores
predeterminados de manera simultánea.
Para restaurar todas las configuraciones, consulte “INICIALIZA
TODO” (en el menú “SETUP PROYECTOR”).
Algunos elementos de menú no están disponibles para restaurar
pulsando el botón [ESTÁNDAR]. Ajuste manualmente cada
elemento de menú.

118. 118
20.7.2. MENÚ EN PANTALLA
Usted puede accesar a otras funciones al operareste menú
refiriéndose a “FUNCIONAMIENTO DELMENÚ”.
El MENU EN PANTALLA consiste en elmenú principal y
en un sub-menú.

119. 119
20.8. MENÚ PRINCIPAL
20.8.1. SUB-MENÚ
Seleccione el elemento de sub-menú que desee ypulse ENTRAR
para mostrar el menú detalle.
Menú IMAGEN
S-VIDEO/VIDEO/RGB (Imagen en movimiento)*1/YPBPRes la señal de entrada.
Las imágenes en movimiento RGB puedenproyectarse solamente
con las siguientes señales deentrada:480i, 576i, 480p, 576p, 1
080/60i, 1 080/60p,1 080/50i, 1 080/50p, 720/60p, 720/50p
*2 La señal de entrada es S-VIDEO/VIDEO.

120. 120
*3 La señal de entrada es RGB/YPBPR.
20.9. Menú RED
Para detalles de artículos vea “Manual de instruccionesde red”.
NOTA:
Los elementos de sub-menú y los valorespredeterminados variarán
dependiendo de la señal deentrada.
MENÚ IMAGEN
Establezca el elemento seleccionado con los botones
MODO IMAGEN
Dependiendo
del
entorno
proyección de la imagen.
de
proyección,
puedeoptimizar
la

121. 121
ESTÁNDAR
Ajuste para una imagen general
DINÁMICA
Ajuste brillante y definido
PIZARRA
Ajuste para proyectar imágenesen una pizarra
PANEL BLANCO
Ajuste para proyectar imágenesen un panel blanco
NATURAL
Reproduce el color original de laimagen
NOTA:
Puede llevar tiempo hasta que el modo seleccionado seestablezca.
CONTRASTE
Puede ajustar el contraste de la imagen proyectada
BRILLO
Puede ajustar el brillo de la imagen proyectada.
COLOR
Puede ajustar la saturación de color de la imagenproyectada. (Sólo
cuando S-VIDEO/VIDEO/RGB(Imagen en movimiento)/YPBPR es la
señal de entrada)
TINTE

122. 122
Puede ajustar los tonos de piel de la imagenproyectada. (Sólo
cuando S-VIDEO/VIDEO/RGB(Imagen en movimiento)/YPBPR es la
señal de entrada)
DEFINICIÓN
Puede ajustar la definición de la imagen proyectada.
NOTA:
El rango ajustable depende de la señal de entrada.
BALANCE DE BLANCOS
Puede ajustar el balance de blancos más adecuadoentre 3
temperaturas de color. (Sólo cuando RGB(Imagen fija) es la señal de
entrada)
TEMPERATURA COLOR
Puede ajustar el balance de blanco de la imagenproyectada.

123. 123
DAYLIGHT VIEW
Puede mantener la imagen proyectada brillante yvívida incluso en
habitaciones con una iluminaciónintensa donde no es posible
controlar las fuentes de luzambiente.
NOTA:
• No cubra el ALS (sensor de luminancia ambiente) delproyector, de
lo contrario el modo AUTO podría nofuncionar normalmente.
• AUTO no está disponible cuando INSTALACIÓN en elmenú
SETUP PROYECTOR esté configurado en RETRO/MESA o
RETRO/TECHO.
REDUCCIÓN DE RUIDO
Puede
activar/desactivar
el
sistema
de
reducción
deruido
automático. (Sólo cuando S-VIDEO/VIDEO es laseñal de entrada)

124. 124
NOTA:
• Si REDUCCIÓN DE RUIDO se activa cuando la señal deentrada
seleccionada tiene menos ruido, la calidad de laimagen puede verse
afectada. Si es así, fije NO.
SISTEMA TV
Puede activar el ajuste manualmente para quecoincidan los datos de
vídeo.(Sólo cuando S-VIDEO/VIDEO es la señal de entrada)
NOTA:
El modo AUTO está seleccionado de manera predeterminada.
Cuando el proyector no esté funcionado adecuadamente en el
modo AUTO, cambie la configuración de acuerdo a cada tipo
de sistema de televisión.
El ajuste AUTO selecciona automáticamente una señal
compatible entre NTSC/NTSC 4.43/PAL/PAL60/PAL-M/ PALN/SECAM.

125. 125
21. RGB/YPBPR
(Para señales de entrada RGB/YPBPR solamente)Seleccione las
señales de entrada a los terminalesCOMPUTER 1 IN y COMPUTER
2 IN.
NOTA:
El modo AUTO está seleccionado de manera predeterminada.
Seleccione RGB o YPBPR de acuerdo a la señal de entrada, si
la imagen no se proyecta normalmente en el modo AUTO.
La función se habilita sólo con las señales de entrada
mostradas a continuación. (VGA60, 480i, 576i, 480p, 576p, 1
080/60i, 1 080/60p, 1 080/50i, 1 080/50p, 720/60p, 720/50p)
MENÚ DE POSICIÓN
Establezca el elemento seleccionado con los botones.

126. 126
TRAPECIO TIEMPO REAL
Si el proyector no está perpendicular a la pantalla, o sila pantalla de
proyección tiene una superficie inclinada,la distorsión trapezoidal se
corregirá automáticamente.
NOTA:
Si la inclinación detectada de la unidad principal es ± 5 %,aun
cuando usted lo haya fijado en SÍ, la distorsión no seva a corregir en
forma automática. Porque la prioridad noes corregir la distorsión,
sino evitar el deterioro en la calidadde la imagen al corregir.
Si usted necesita corregir el dispositivo de distorsión deimagen,
puede
corregir
la
distorsión
en
forma
manualajustando
la
KEYSTONE.
KEYSTONE
Si tiene que corregir el ángulo de la proyección aunquela opción
TRAPECIO TIEMPO REAL esté activada,puede corregir la distorsión
trapezoidal manualmente.

127. 127
NOTA:
Puede corregir la distorsión en ± 30 grados respecto del plano
vertical.
Para una mejor calidad de imagen, instale el proyector para
minimizar la distorsión.
El resultado de la corrección de trapecio afectará la relación de
aspecto y el tamaño de imagen.
La imagen es distorsionada momentáneamente cuando la
piedra angular es corregida.
CAMBIO
RELOJ
Si tiene patrones de interferencia en la imagenproyectada (que se

128. 128
relaciona a veces con el ruido),puede minimizarlo pulsando
para ajustar lafrecuencia de reloj. (Sólo cuando RGB (Imagen fija)
esla señal de entrada)
NOTA:
• Se debe ajustar el RELOJ antes de ajustar el FASERELOJ.
FASE RELOJ
Si necesita ajustar más por la misma razón que para elajuste de
RELOJ, puede realizar un ajuste preciso delreloj. (Sólo cuando
RGB/YPBPR es la señal de entrada)Pulse ◄► para ajustar.
NOTA:
Si la frecuencia del reloj de puntos de la imagen que seproyecta es
mayor que 162 MHz, el ajuste RELOJ o FASERELOJ puede resultar
indiferente. Consulte “LISTA DESEÑALES COMPATIBLES”.
OVERSCAN
Use esta función cuando los caracteres o imágenesestán cortados
en las cercanías de la periferia de laimagen proyectada. (Sólo
cuando S-VIDEO/VIDEO/RGB (Imagen en movimiento)/YPBPR es la
señal deentrada)

129. 129
Intervalo de ajustes: 0 a +3
ASPECTO
Puede cambiar la relación de aspecto deseadomanualmente. Las
opciones seleccionables variaránsegún la señal de entrada.
NOTA:
El modo AUTO se muestra sólo cuando la señal de entrada es
NTSC/480i.
El modo COMPLETO se muestra sólo para ciertas señales.
Para la señal ancha*2, la opción de proporción de aspecto
tiene un ciclo de 16:9 ↔ V FIT ↔ HV FIT.
AUTO (Sólo cuando NTSC/480i es la señal de entrada)La señal que
contiene
una
señal
de
identificación
serádetectada
y
automáticamente proyectará la imagen enla configuración de
aspecto más óptima.
4:3
Cuando la señal de entrada es estándar*1
relación de aspecto de 4:3.
seproyecta con una

130. 130
Señal de entrada: XGA
16:9
Cuando la señal de entrada es estándar*1  seproyecta con una
relación de aspecto de 16:9.
Cuando la señal de entrada es XGA*2  se proyectacon la relación
de aspecto actual.
Señal de entrada: 1 080/60i
EXPANSIÓN H.
Cuando la señal de entrada es estándar*1  seproyecta sin cambiar
la relación de aspecto, usandotodos los píxeles horizontales y
cortando la partesuperior e inferior de la imagen.
Señal de entrada: SXGA

131. 131
*1 Una señal de entrada estándar tiene una relaciónde aspecto de
4:3 ó 5:4.
*2 Una señal de entrada ancha tiene una relación deaspecto de
16:10, 16:9 ó 15:9.
EXPANSIÓN V.
Cuando la señal de entrada es XGA*2  se proyectasin cambiar la
relación de aspecto, usando todos lospíxeles horizontales y cortando
la parte superior einferior de la imagen.
Señal de entrada: 1 080/60i
EXPANSIÓN H/V
La imagen se proyecta en todos los píxeles del panel(pantalla). La
señal de entrada se proyecta con larelación de aspecto del panel
(pantalla).

132. 132
Señal de entrada: 1 080/60i
S4:3
Cuando la señal de entrada es estándar*1  la señalde entrada se
reducirá en un 75% y se protegerá.El modo S4:3 es efectivo al
proyectar imágenes deformato 4:3 en una pantalla 16:9.
Señal de entrada: XGA
*1 Una señal de entrada estándar tiene una relaciónde aspecto de
4:3 ó 5:4.
*2 Una señal de entrada ancha tiene una relación deaspecto de
16:10, 16:9 ó 15:9.
COMPLETO
La imagen se proyectará sin ajuste de tamaño.
Esta función puede ser fijada cuando la señal deentrada es más
pequeña que el número de pixeles delpanel LCD (1024 x 764).

133. 133
Señal de entrada: NTSC
NOTA:
Si proyecta una imagen con una relación de aspecto de 4:3en
la pantalla con una relación de aspecto de 16:9, laimagen
puede distorsionarse o algunas porciones puedenresultar
cortadas. Seleccione una relación de aspecto (4:3)que coincida
con la intención del autor de la imagen.
El orden de tipos de ASPECTO no sólo se define medianteel
método de entrada sino también mediante las señales
deentrada.
Si
proyecta
una
registradosaumentándola
imagen
o
con
distorsionándola
derechos
mediante
la
funciónASPECTO para uso comercial en un lugar público,
comoun restaurante u hotel, podría estar violando los
derechosde
propiedad
intelectual
del
autor
que
están
protegidos porlas leyes sobre propiedad intelectual.
BLOQUEO IMAGEN
Si la imagen proyectada se deteriora, puede activarBLOQUEO

134. 134
IMAGEN para sincronizarla. (Sólo cuandoRGB es la señal de
entrada
MENÚ IDIOMA
Seleccione el idioma que desee.
El idioma actual está resaltado.
MENÚ OPCIONDISPLAY

135. 135
Establezca el elemento seleccionado con los botones
.
MENÚ EN PANTALLA
Usted puede configurar el menú en pantalla.
GUÍA ENTRADA
Fije el método de visualización del nombre de terminalde entrada
seleccionado actualmente en la esquinasuperior derecha de la
pantalla.
Mostrar el menú de entrada porgráfico.La GUÍA
DETALLE
ENTRADA desaparecerátras 10 segundos de
inactividad.
NO
Desactivar la guía.
Mostrar el menú de entrada portexto.La GUÍA
SIMPLE
ENTRADA
desaparecerátras
5
segundos
de
inactividad.
Guía de conexión a ordenador
Puede conmutar las señales que se emiten desde elterminal
COMPUTER1/COMPUTER2 pulsando unacombinación de teclas en
el ordenador.

136. 136
NOTA:
La combinación de teclas que se debe pulsar depende de la
marca del ordenador. Para obtener información más detallada,
consulte las instrucciones suministradas con los ordenadores.
Si usted desea apagar la guía de conexión de la computadora,
seleccione SIMPLE o NO.
DISEÑO MENÚ
Puede cambiar el color de fondo del menú (OSD).
TIPO 1
Negro semitransparente
TIPO 2
Azul sólido
TIPO 3
Azul oscuro semitransparente
MENSAJE DE ALARMA
Puede elegir mostrar o no los mensajes de alerta.
SÍ
Se mostrarán los mensajes
dealerta
NO
No hay imagen

137. 137
NOTA:
Cuando el MENSAJE DE ALARMA esté configurado enNO, use el
proyector ejerciendo el mayor cuidado ya que lamayoría de los
mensajes de alerta no se visualizarán.
AJUSTES CLOSEDCAPTION
Si la señal de entrada contiene subtítulos, usted puedeencender la
característica y cambiar los canales.
CLOSEDCAPTION
NO
Desactivado
SÍ
Activado
MODO
CC1 - 4
Cambiar los canales CC1 - 4
NOTA:
La función
VCR con TBC (Corrector Basado en Tiempo)
esrecomendada para cintas de videocasete.
LOGO INICIAL
Usted puede configurar la visualización del logode Panasonic, de su
propia imagen o de letraspredeterminadas, cuando inicie el
proyector.
SÍ
TEXTO
USUARIO
NO
Muestra el logo de “Panasonic
Muestra el texto definido
Muestra la imagen registrada por elusuario
No hay imagen

138. 138
NOTA:
Si TEXTO está seleccionado, las letras introducidas se
visualizarán cuando inicie el proyector. Puede mostrar 2 líneas
de texto original que contiene hasta 40 caracteres cada una.
Si USUARIO está seleccionado, la imagen transferida por el
software para la transferencia del logotipo se visulizará cuando
se encienda el proyector. (Usted puede instalar el Software de
Transferencia de LOGO desde el CD-ROM provisto)
El LOGO INICIAL se visualiza durante 30 segundos.
Edición del texto original
1. Pulse los botónes
para seleccionar TEXTO y después
pulse el botón [ENTRAR].
2. Pulse los botónes
para seleccionar la línea deseada y
después pulse el botón [ENTRAR]. Usted puede ingresar y editar
texto para la primera línea en TEXTO 1y el texto para lasegunda
línea TEXTO 2.
3. Pulse los botones
para seleccionar el carácter

139. 139
deseado y después pulse el botón [ENTRAR]. Para eliminar
todos los caracteres introducidos, mueva el cursor a BORRA
TODO y pulse el botón [ENTRAR]. Para eliminar un carácter,
pulse el botón [ESTÁNDAR] o mueva el cursor al carácter que
desee y después pulse el botón [ESTÁNDAR].
4. Seleccione SÍ de nuevo y pulse el botón [ENTRAR] para
registrar el texto introducido en el cuadro.
5. Seleccione SÍ nuevamente y después pulse el botón [ENTRAR].
Seleccione NO o pulse el botón [MENÚ/VOLVER] para volver al
menú anterior sin realizar el ajuste.
AUTO AJUSTE
El modo AUTO está seleccionado de manerapredeterminada.
Si usted no necesita realizar correcciones automáticas,seleccione
“BOTON”.
Cuando el proyector detecta unaseñal de COMPUTER,
AUTO
ajustaautomáticamente las opcionesCAMBIO, RELOJ y
FASE RELOJ delmenú POSICIÓN.

140. 140
Sólo cuando el botón [AUTO AJUSTE]está pulsado,
BOTÓN
ajusta automáticamentelas opciones CAMBIO, RELOJ
y FASERELOJ del menú POSICIÓN paraseñales de
COMPUTER.
BÚSQUEDA SEÑAL
Puede desactivar el sistema de detección automáticade señal.
Se detecta la señal de entrada de losterminales y se
proyecta la imagen
Desactivado
SÍ
NO
NOTA:
La función BÚSQUEDA SEÑAL no está disponible durantela
proyección de señales de entrada.
COLOR FONDO
Puede elegir una pantalla AZUL o NEGRO cuando noesté entrando
ninguna señal al proyector.
AZUL
Muestra una pantalla azul
NEGRO
Muestra una pantalla negra
MODO XGA
Fije este modo cuando esté proyectando señalesanchas (16:9,
16:10, 15:9).

141. 141
AUTO
Ajuste automático
NO
Para señales 4:3
SÍ
Para señales XGA
MODO SXGA
Fije este modo cuando una señal SXGA está en laentrada y la
imagen proyectada está recortada.
SXGA
Para una proyección normal
SXGA+
Para una proyección cuando la imagenesté cortada
OTRAS FUNCIONES
Usted puede realizar algunas de las operaciones de losbotones del
mando a distancia desde el sub-menú.
AUTO AJUSTE
Para más detalles, consulte “AJUSTE AUTOMÁTICO DE LA
POSICIÓN DE LA IMAGEN”.
CONGELADO
Usted puede capturarla imagen proyectada y verlacomo una imagen
fija. Cuando la imagen estécongelada, la salida de sonido a través
del proyector sedetendrá.Pulse el botón [VOLVER] para salir.La
imagen está distorsionada momentáneamentecuando la proyección
se detiene y se reinicia.
ENMUDECER AUDIO&VIDEO

142. 142
Puede detener temporalmente la proyección y laemisión de audio a
través del proyector, si no se realizaninguna operación.Pulse el
botón [MENÚ] para salir.
ÍNDICE
Para detalles, consulte “VISUALIZACIÓN ÍNDICE”.
Pulse el botón [ENTRAR] para seleccionar el intervalode ampliación.
Pulse el botón [MENÚ] para salir.
La imagen se distorsiona momentáneamente cuandola imagen es
aumentada.
MENÚ SETUP PROYECTOR
Establezca el elemento seleccionado con los botones
ESTADO
Usted puede verificar el estado de uso del proyector.
SEÑAL
NOMBRE
Nombre de la señal de entrada

143. 143
FRECUENCIA
Frecuencia de barrido de la señal deentrada
TIEMPO DE USO
PROYECTOR
LÁMPARA
Muestra el tiempo de uso actual delproyector
Muestra el tiempo de uso actual delproyector
APAGA SIN SEÑAL
Si no hay ninguna señal de entrada durante el tiempoespecificado en
el
temporizador,
el
proyector
entrará
enmodo
de
espera
automáticamente.
ENCENDIDO INICIAL
INSTALACIÓN
Cuando instale el proyector, seleccione el método deproyección de
acuerdo con la posición del proyector.

144. 144
MODO GRAN ALTITUD
Si se utiliza el proyector a gran altitud, la opción MODOGRAN
ALTITUD debe ajustarse a SÍ para que elventilador funcione a alta
velocidad.
NO
SÍ
Para usarse en un ambiente normal(menos de 1 400 m
por encima delnivel del mar)
Para usarse a una gran altitud(en 1 400 - 2 700 m por
encima delnivel del mar)
NOTA:
El nivel de ruido que el ventilador produce depende delajuste del
MODO GRAN ALTITUD.
MODO STANDBY
Usted puede cambiar el ajuste del modo de espera.
La potencia de espera se reduce a0,4 W para
ECO
ahorrar energía.
El proyector puede ENCENDERSE y lasalida de
audio
puede
activarse
desdeel
ordenador
NORMAL
controlador a través deuna LAN cableada en el
modo standby.

145. 145
ALIM. LÁMPARA
Puede ajustar la alimentación de la lámpara paraahorrar electricidad,
prolongar la vida de la lámpara yreducir el ruido.
NORMAL
Cuando es necesaria una luminanciamás alta
ECO
Cuando una luminancia más baja essuficiente
NOTA:
Cuando no se detecta ninguna señal de entrada, sedesactiva la
función.
El ajuste ECO es recomendable cuando no se requiereuna
luminancia más alta (p. ej., en una habitaciónpequeña).
TIEMPO LÁMPARA
Puede comprobar durante cuánto tiempo la lámpara seha utilizado.
NOTA:
• TIEMPO LÁMPARA es un aspecto importante parael tiempo de
sustitución de la lámpara. Consulte“SUSTITUCIÓN DE LA UNIDAD
DE LÁMPARA”.
Verifique el momento de sustitución de la lámpara.
Si el tiempo de la lámpara ha alcanzado las 3 800 horas,las marcas
rojas (indicador de tiempo) y grises apareceránde manera alternativa
para alertarle del momento desustitución de la lámpara.
El tiempo de la lámpara varía según su condición de uso(cantidad de
veces que se enciende, etc.).

146. 146
EMULAR
Cuando el proyector esté controlado por medio deun ordenador a
través de un terminal de entrada enserie, usted puede cambiar los
ajustes para usar losanteriores comandos de control del proyector.
NOTA:
Algunos comandos no están disponibles. Para detalles, porfavor
contacte su vendedor.

147. 147
BOTÓN DE FUNCIÓN
Usted puede seleccionar una función útil de la lista yasignársela al
botón [FUNCIÓN] para crear un accesodirecto.
Para visualizar el menúen pantalla (menúprincipal, sub-menú omenú
detalle).Para obtener informaciónsobre la operacióndel menú,
consulte“FUNCIONAMIENTO DELMENÚ”.
Pulse y manténgalopresionado durante almenos 3 segundos.
Cuando no use el botón [FUNCIÓN]
NOTA:
El color de texto y de botón cambiará una vez que secomplete la
configuración.
AJUSTE SONIDO
Puede realizar ajustes más detallados para el sonido.
VOLUMEN
Usted puede ajustar el volumen del parlante empotradoy la salida de
sonido de audio.
BALANCE
Puede ajustar el balance para que el sonido sereproduzca al mismo
volumen desde los altavocesestéreo externos derecho e izquierdo, o

148. 148
desplazar
elbalance
para
que
el
sonido
se
reproduzca
a
mayorvolumen en el lado izquierdo o derecho.
EN MODO STANDY
Usted puede establecer el ajuste de las salida de audioen SÍ o NO
en el modo de espera.
NO
Desactivado
SÍ
Activado
NOTA:
Cuando el MODO STANDBY esté ajustado en ECO, lasalida de
audio no podrá activarse en el modo standby, sicuando SÍ está
seleccionado.
SELECC. ENTRADA SONIDO
Usted puede seleccionar el terminal AUDIO IN 1M o AUDIO IN 2
para conectar la salida de audio delos dispositivos conectados a
COMPUTER 1 IN oCOMPUTER 2 IN.

149. 149
PATRÓN DE PRUEBA
Puede utilizar 7 patrones de test diferentes para ajustarel enfoque de
la imagen.
Pulse el botón [MENÚ] o [VOLVER] para volver almenú SETUP
PROYECTOR, o pulse repetidamentepara salir del modo menú.
NOTA:
La pantalla inicial es un patrón completamente blanco. Sólocuando
el botón PATRÓN DE PRUEBA se asigne al botón[FUNCIÓN], el
patrón de entramado se visualizará en lapantalla inicial.
INICIALIZA TODO
Usted puede restaurar todos los ajustes personalizadosdel MENÚ a
los valores predeterminados
Si se pulsa el botón [ENTRAR] en el menúINICIALIZA TODO, se
mostrará “INICIALIZA TODO”.Seleccione SÍ y pulse el botón
[ENTRAR],
semostrará
“INICIALIZANDO...”
seguido
por
la
muestra“DESCONEXIÓN”.
Seleccione SÍ y apague la unidad de acuerdo a lasinstrucciones. (Se
desactivarán todos los demásbotones.)
Las pantallas menús IDIOMA e CONFIGURACIÓNINICIAL se
mostrarán cuando la energía estáconectada.

150. 150
NOTA:
El tiempo de uso del proyector, el tiempo de la lámpara ylos ajustes
de RED no se inicializarán.
Cuando esté activada CONTRASEÑA del menú deSEGURIDAD,
asegúrese de introducir la contraseña correctaal inicializar.
Después de que se haya completado la operaciónINICIALIZA
TODO, la contraseña se restaurará a lapredeterminada y el ajuste
CONTRASEÑA se ajustará enNO.
MENÚ SEGURIDAD
Establezca el elemento seleccionado con los botones
Cada vez que intente acceder al menú SEGURIDADpor primera vez,
se le pedirá que introduzca unacontraseña. Ingrese la clave inicial al
presionar
en
este
orden
y
luego
presione[ENTRAR]
NOTA:
• Si está cambiando la contraseña, introduzca la contraseñanueva y
pulse el botón [ENTRAR].

151. 151
CONTRASEÑA
Si activa el sistema de seguridad, se le pedirá queintroduzca la
contraseña para iniciar el modo deproyección.
NOTA:
• CONTRASEÑA está establecido en NO de manerapredeterminada
al inicio.
• Cambie periódicamente su contraseña. No utilicecontraseñas
fáciles de deducir.
• A menos que introduzca la contraseña correcta, todoslos botónes
quedarán inhabilitados, excepto el botón[ALIMENTACIÓN].
CAMBIO CONTRASEÑA
NOTA:
• Cuando se introduce la contraseña, los caracteres dela misma se
visualizan como asteriscos en el campo deintroducción.

152. 152
• Si la clave segunda de entrada no calza con la claveprimera de
entrada, un mensaje de error se mostrará.En este caso, introduzca
la contraseña nuevamente.
VER TEXTO
Puede introducir un texto para que se visualicepermanentemente en
la parte inferior de la imagenproyectada.
Cuando AJUSTES CLOSEDCAPTION está fijada en SÍ,TEXTO DE
SEGURIDAD no se mostrará.
CAMBIAR TEXTO
Usted puede introducir su texto definido para que sevisualice cuando
VER TEXTO esté ajustado en SÍ.
Para
seleccionarlos
caracteres(Puede
introducir
hasta
22
caracteres.)
Para eliminar todos los caracteres introducidos,mueva el cursor a
BORRA TODO y pulse el botón[ENTRAR].
Para eliminar un carácter, pulse el botón [ESTÁNDAR]o mueva el
cursor al carácter que desee y despuéspulse el botón [ESTÁNDAR].

153. 153
Para seleccionar
SÍ
Seleccione el botón NO o pulse el botón [MENÚ/VOLVER] para
volver al menú anterior sin realizarel ajuste.
BLOQUEO MENÚ
Pulse el botón [MENÚ] para mostrar el menú. Ustedpuede bloquear
o desbloquear la operación del menú
NOTA:
Una vez BLOQUEO MENÚ esté establecido en SÍ, nopodrá usar el

154. 154
botón [MENÚ] a menos que introduzca lacontraseña correcta.
The
BLOQUEO
MENÚ
está
establecido
en
NO
de
manerapredeterminada al inicio.
CONTRASEÑA BLOQ. MENÚ
Usted puede configurar CONTRASEÑA BLOQ. MENÚ
Para seleccionarlos caracteres
(Puede introducir hasta 16 caracteres.)
Para eliminar todos los caracteres introducidos,mueva el cursor a
BORRA TODO y pulse el botón[ENTRAR].
Para eliminar un carácter, pulse el botón[ESTÁNDAR] o mueva el
cursor al carácter quedesee y después pulse el botón [ESTÁNDAR].

155. 155
Para seleccionar
SÍ
Seleccione el botón NO o pulse el botón [MENÚ/VOLVER] para
volver al menú anterior sin realizarel ajuste.
NOTA:
• Cuando use el proyector por primera vez o después deactivar la
operación INICIALIZA TODO, la contraseña inicialse establece como
AAAA.
• Cambie periódicamente su contraseña. No utilicecontraseñas
fáciles de deducir.
• Para restaurar la contraseña inicial, consulteCONTRASEÑA BLOQ.
MENÚ.
CONFIGURACIÓN CONTROL
Usted puede activar/desactivar las operaciones de losbotones del
panel de control y del mando a distancia
PANEL DE CONTROL
HABILITADO
Activa las operaciones de losbotones
DESHABILITADO
Desactiva las operaciones delos botones
MANDO A DISTANCIA
HABILITADO
Activa las operaciones de los botones
DESHABILITADO
Desactiva las operaciones de los botones

156. 156
NOTA:
• Si se establece DESHABILITADO y se pulsa el botónde [ENTRAR],
aparecerá la pantalla de confirmación.Seleccione el botón SÍ y pulse
el botón [ENTRAR].
• Si se pulsa cualquier botón cuando se establece PANELDE
CONTROL
en
DESHABILITADO,
aparece
la
pantallade
la
contraseña. Introduzca la contraseña establecida enel menú
SEGURIDAD. (Si no se realiza ninguna operación,la pantalla de la
contraseña desaparecerá dentro de 10segundos.)
• Si establece tanto el PANEL DE CONTROL como elMANDO A
DISTANCIA en DESHABILITADO, todas lasoperaciones de los
botones del panel de control y mandoa distancia estarán
desactivadas
y
no
podrá
apagar
launidad.Cómo
limpiar
DESHABILITADO:En el modo de espera y proyección, pulse y
mantengapresionado los botones [ENTRAR] y [MENÚ] durante por
lomenos 2 segundos, y PANEL DE CONTROL está ajustadoen
HABILITADO.Cambie la configuración del MANDO A DISTANCIA en
elpanel de control.
MENÚ RED

157. 157
Establezca el elemento seleccionado con los botones
NOTA:
• Estos elementos han sido configurados para una conexiónde red
con un ordenador. Para detalles del Enlace PJ y red,vea “Manual de
instrucciones de red.”
CONECTAR LAN
Puede configurar una LAN cableada.
CAMB. NOMBRE
Puede cambiar el nombre de red del proyector.
NETWORK CONTROL
Cuando controle el proyector con un ordenador en lared, usted debe
establecer esta función en SÍ.
ESTADO
Usted puede visualizar el estado de la configuración dered.
INICIALIZAR
Usted puede restaurar la configuración de la red a losvalores
predeterminados.
NOTA:
• Cuando CONTRASEÑA (en el menú SEGURIDAD) estéactivado o
se restaure la configuración de la red, se lepedirá que introduzca la
contraseña.
Indicadores LÁMPARA y TEMP
Los indicadores LÁMPARA y/o TEMP se iluminarán para indicar, si

158. 158
se produce algún problema en el proyector.
NOTA:
• Asegúrese de apagar la unidad (consulte “APAGADODEL
PROYECTOR”) y confirme el estadode la fuente de alimentación a
través del indicadorALIMENTACIÓN.
MANTENIMIENTO
Indicadores LÁMPARA y TEMP
Solucione los problemas indicados como se describe a continuación.
Indicador LÁMPARA
Indicador
Se enciende
enrojo
Parpadea en rojo
El TIEMPO
LÁMPARA
haalcanzado
funcionamiento anormal odaños en la unidad
las 3 800
Problema
Falla en los circuitos de la LÁMPARA,
de lámpara.
horas.
La unidad de
lámpara
Falla en los
seagotará
Causa
El proyector
sevuelve a
circuitosde la La unidad de
pronto y
conectardem
LÁMPARA,fu lámparaestá
deberáser
asiado
nción
reemplazada
pronto.
anormal.
.
dañada.

159. 159
Deje que la
Consulte
unidadde
Apague el
“SUSTITUCI
lámpara
proyectorcon
Accióncorr
ÓNDE LA
seenfríe y
tacte un
ectiva
UNIDAD
conecte
centro
DELÁMPAR
elproyector al
deservicio
A”.
cabo de90
autorizado.
Consulte
“SUSTITUCI
ÓNDE LA
UNIDAD
DELÁMPAR
A”.
segundos.
NOTA:
• Si el indicador LÁMPARA permanece iluminado o parpadea
después de la medida anterior, póngase en contacto con uncentro
de servicio autorizado.
• Se enciende en rojo durante la proyección y se muestrala
Indicador
alerta.
• Parpadea en rojo y se desconecta la alimentación.
La
temperatura
dentro
y/o
fuera
del
proyector
es
anormalmente alta.
Problema
• La proyección puede ser más oscura de lo habitual.
• El ventilador interior puede hacer más ruido de
funcionamiento de lo habitual.
La
temperaturaambien
te
esdemasiado
alta.
Retire
Causa
Las aberturas
deventilación
estánobstruid
as.
Instale
Accióncorre la(s)obstrucci
ctiva
ón(es)
proyectoren
delas lugar
aberturas
El
filtro
está muy
sucioy la
ventilació
n
esdeficien
te.
el Limpie el
un filtro
de el
formacorr
contemperaturacon ecta.
El
proyector
estáubica
do a una
altitudentr
e 1 400 y
2 700 m.
Encienda
proyector
*1y ajuste

160. 160
deventilación
o
trolada.
despejeel
la
opciónM
espacio
ODO
alrededordel
GRAN
proyector.
ALTITUD
en SÍ.
1 Cuando se encuentre a una altitud elevada, el proyector sólo
funcionará durante 2 minutos si el ajuste es NO.
NOTA:
• Tome la medida anterior, desconecte el cable de alimentación, y
después conéctelo a la fuente de alimentación nuevamente.
Si el indicador TEMP permanece iluminado o parpadea después de
la medida anterior, póngase en contacto con un centro deServicio
autorizado.
• Si la temperatura dentro del proyector se eleva, la velocidad del
ventilador y el sonido aumentarán.
Cuidados y sustitución
Preparativos
Antes de realizar la limpieza, asegúrese de apagar la unidad y de
desconectar el enchufe de la red de alimentación.
LIMPIEZA DEL PROYECTOR
Gabinete
Limpie la suciedad y el polvo cuidadosamente con un paño suave.
• Si es difícil quitar la suciedad, límpie el protector con un paño
húmedo. Seque el proyector con un paño seco.

161. 161
• No utilice bencina de petróleo, disolvente, alcohol, detergente de
cocina ni toallas tratadas químicamente. De locontrario, la superficie
del proyector podría alterarse o dañarse.
La lente del proyector
Asegúrese de que no queda suciedad ni polvo en la superficie de la
lente y en el cristal de la cubierta de la lente.
Se verá agrandado y proyectado en la pantalla.Limpie la suciedad
cuidadosamente con un paño sin pelusa. No limpie la lente del
proyector con un paño quetenga polvo acumulado.
NOTA:
• Limpie la cubierta de la lente con mucho cuidado.
Filtro de aire
Si el filtro de aire está muy sucio, la temperatura interna del
proyector aumenta, el indicador TEMP se ilumina, y launidad se
apaga.
Si se apaga la unidad, el indicador TEMP parpadeará.
Limpie el filtro de aire periódicamente, cada 100 horas de uso.
a.
Retire el filtro de aire.Mientras presiona la pestaña del filtro de
aire, hale elfiltro de aire y abra despacio.

162. 162
b.
Limpie el filtro de aire.Aspire la suciedad y el polvo del filtro de
aire.
c.
Instale el filtro de aire.Instale en orden reverso a 1).
NOTA:
• No use el proyector sin colocar el filtro de aire. De lo contrario,
aspirará
la
suciedad
y
el
unfuncionamiento inadecuado.
polvo,
lo
que
puede
provocar

163. 163
• El indicador TEMP puede parpadear porque puede obstruirse
dentro de 100 horas, dependiendo en el ambiente de uso. Enese
caso, limpie el filtro de aire en intervalos más cortos.
SUSTITUCIÓN DE LA UNIDAD DE LÁMPARA
Filtro de aire
El filtro de aire debe ser sustituido en caso de que la limpieza no sea
suficiente o al sustituir la unidad de lámpara.
Con una unidad de lámpara (ET-LAB2) de repuesto se proporciona
un filtro de aire de repuesto. Contacte unCentro de Servicios
Autorizado para el filtro de aire (TXFKN01VKN5).Unidad de lámpara
La unidad de lámpara, ET-LAB2, es consumible y debe ser sustituida
regularmente. Es recomendable que lasustitución de la unidad de
lámpara la realice un técnico cualificado. Contacte un centro de
servicio autorizado.
Notas sobre la unidad de lámpara de repuesto
• Debe manipular con cuidado la unidad de lámpara, ya que es un
producto decristal. Si se cayera o recibiera un golpe, podría resultar
dañada.
• La lámpara contiene mercurio. Si desea desechar estos objetos,
por favor contactecon sus autoridades locales o su distribuidor y
pregunte por el método correcto deeliminación.
• Prepare un destornillador Phillips.
• Al remplazar la unidad de lámpara, asegúrese de sujetarla por el

164. 164
asa.
• Sujete la unidad de lámpara horizontalmente para evitar que las
piezas rotas seesparzan. Si el proyector está montado en el techo,
no trabaje directamentedebajo del proyector ni acerque su cara al
proyector.Tire de la lámpara hasta sacarla horizontalmente.
NOTA:
• Antes de sustituir la unidad de lámpara, deje que se enfríe para
evitar el riesgo de quemaduras, daños y otros peligros.
• No intente sustituir la unidad de lámpara por una unidad de
lámpara no autorizada.
• Los números de modelo de los accesorios y partes que se venden
por separado están sujetos a cambio sin aviso.
Tiempo de sustitución de la lámparaEl brillo de la lámpara puede
disminuir con el tiempo. 4 000 horas de uso es el tiempo de
sustitución aproximado,pero puede ser inferior en función de las
condiciones de uso, las características de la unidad de lámpara o

165. 165
lascondiciones ambientales. Puede ver la duración del tiempo de uso
en la opción El TIEMPO LÁMPARA del menúSETUP PROYECTOR.
No utilice una misma unidad de lámpara durante más de 5 000
horas. Si no se cumple estanorma, la lámparapodría acabar
explotando.
MENÚ EN PANTALLA
Indicador
LÁMPARA
Se muestra el mensaje “CAMBIO DE
LÁMPARA” en la partesuperior izquierda
3 800
de la pantalla durante 30 segundos. Si se
horas
pulsacualquier
botón
dentro
de
30
segundos, el mensaje desaparece.
Se ilumina en
Se muestra el mensaje “CAMBIO DE
rojo, inclusoen el
LÁMPARA” en la partesuperior izquierda
modo de espera.
5 000
de la pantalla, y permanece en la pantalla
horas
hastaque el usuario responda. La unidad
se apagaráautomáticamente al cabo de 10
minutos.
NOTA:
• El tiempo de referencia, 4 000 horas, es una estimación que se

166. 166
basa en ciertas condiciones pero no es una garantía.
Procedimiento de sustitución de la lámpara
Si el proyector está montado en el techo, no trabaje directamente
debajo del proyector ni acerque su cara alproyector.
• Asegúrese de instalar la unidad de lámpara y fijar su cubierta.
a.
Desconecte el enchufe de la toma de corrientede acuerdo a
“APAGADO DEL PROYECTOR”, espere durante por los
menos1 hora, y verifique que la parte inferior de launidad de
lámpara se haya enfriado.
b.
Utilice un destornillador Phillips para aflojarlos 1 tornillos de
sujeción de la cubierta dela unidad de lámpara, situados en la
parteposterior del proyector, hasta que los tornillosgiren
libremente y, a continuación, retire lacubierta de la unidad de
lámpara.

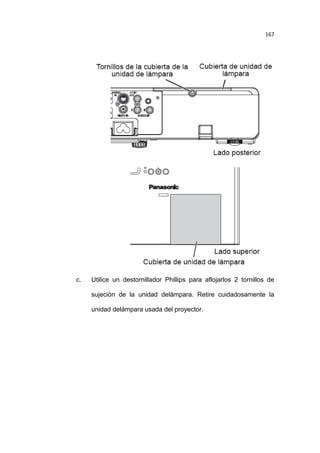

167. 167
c.
Utilice un destornillador Phillips para aflojarlos 2 tornillos de
sujeción de la unidad delámpara. Retire cuidadosamente la
unidad delámpara usada del proyector.

168. 168
d.
Presione la unidad de lámpara hacia dentrohasta que encaje
en su sitio (se oirá un “clic”)y asegúrese de que quede
instalada de formasegura. Apriete los 2 tornillos de sujeción de
launidad
de
lámpara
de
forma
segura
utilizandoun
destornillador Phillips.Al insertarla, presione en especial la
porción defirmemente.
e.
Adhiera la unidad de lámpara cubierta y sujeteel tornillo de la
unidad de lámpara aseguradocon un destornillador estrella.
f.
Enchufe el cable de alimentación a untomacorriente de pared.

169. 169
g.
Pulse el botón [ALIMENTACIÓN] para iniciar laproyección.
NOTA:
• Si ENCENDIDO INICIAL en el menú SETUPPROYECTOR está
configurado en ENCENDIDO,el proyector inicia la proyección cuando
el cable dealimentación está conectado a la red de alimentación.
h.
i.
j.

170. 170
NOTA:
• Si se pulsa cualquier botón que no sea el botón[ALIMENTACIÓN],
la pantalla El TIEMPO LÁMPARAdesaparecerá y el tiempo de la
lámpara no se restaurará.(Repita desde el paso 8 nuevamente)
k.
Medidas de seguridad para el montaje del soporte para el techo
• La instalación del soporte para el techo sólo debe ser llevada a

171. 171
cabo por un técnico cualificado.
• Incluso durante el período de garantía, el fabricante no es
responsable de ningún riesgo o daño causado porutilizar un soporte
para el techo que no haya sido adquirido en un distribuidor
autorizado, ni por condicionesmedioambientales.
• Desmonte inmediatamente el soporte para el techo cuando no se
utilice.
• Asegúrese de usar una llave dinamométrica para realizar el
montaje, y no utilice nunca destornilladoreseléctricos ni de taladro.
• Para detalles, ver el manual de instrucciones de trabajo empacado
junto con el soporte de techo montado.
• Los números de modelo de los accesorios y partes que se venden
por separado están sujetos a cambio sinaviso.
Dimensiones

172. 172
Reconocimiento de marcas registradas
• VGA y XGA son marcas registradas de la International Business
Machines Corporation.
•
S-VGA
es
una
marca
registrada
de
Video
ElectronicsStandardsAssociation.
• HDMI, el logotipo HDMI y High-Definition Multimedia Interface son
marcas
comerciales
o
marcas
comercialesregistradas
de
HDMILicensingLLC.
• La fuente usada en las visualizaciones de la pantalla es un tipo de
fuente
de
mapas
de
bits
Ricoh,
fabricada
yvendida
por
RicohCompany, Ltd.
TERMINAL EN SERIE
El conector en serie que se encuentra ubicado en el panel de
conectores del proyector se ajusta a laespecificación de interfaz RS-

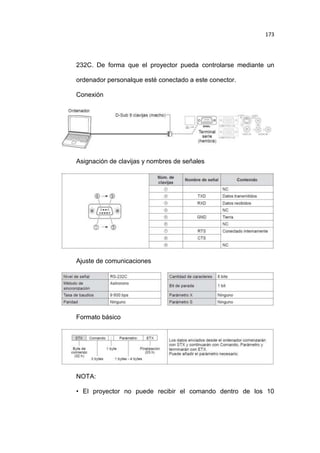

173. 173
232C. De forma que el proyector pueda controlarse mediante un
ordenador personalque esté conectado a este conector.
Conexión
Asignación de clavijas y nombres de señales
Ajuste de comunicaciones
Formato básico
NOTA:
• El proyector no puede recibir el comando dentro de los 10

174. 174
segundos
después
de
encender
la
lámpara.
Espere
10
segundosantes de enviar el comando.
• Para múltiples comandos, verifique que se haya recibido respuesta
del proyector para un comando antes de enviar elsiguiente comando.
• Cuando se envía un comando que no requiere parámetros, no son
necesarios los dos puntos (:).
• Si el ordenador personal envía un comando incorrecto, el proyector
enviará el comando ER401 al ordenador personal.
Especificaciones del cable
(Cuando se conecta a un ordenador personal)
Comandos de control
Los siguientes comandos se usan para controlar el proyector con un
ordenador. (Comandos de operación)

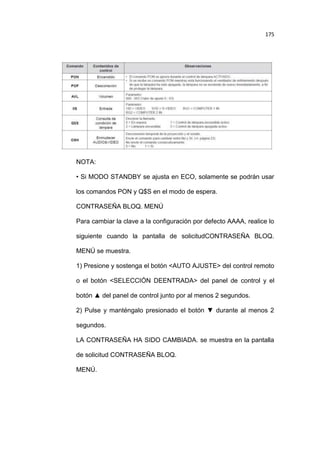

175. 175
NOTA:
• Si MODO STANDBY se ajusta en ECO, solamente se podrán usar
los comandos PON y Q$S en el modo de espera.
CONTRASEÑA BLOQ. MENÚ
Para cambiar la clave a la configuración por defecto AAAA, realice lo
siguiente cuando la pantalla de solicitudCONTRASEÑA BLOQ.
MENÚ se muestra.
1) Presione y sostenga el botón <AUTO AJUSTE> del control remoto
o el botón <SELECCIÓN DEENTRADA> del panel de control y el
botón ▲ del panel de control junto por al menos 2 segundos.
2) Pulse y manténgalo presionado el botón ▼ durante al menos 2
segundos.
LA CONTRASEÑA HA SIDO CAMBIADA. se muestra en la pantalla
de solicitud CONTRASEÑA BLOQ.
MENÚ.

176. 176

177. 177
