UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
COLEGIO DE CIENCIAS Y HUMANIDADES
DEPARTAMENTO DE OPCIONES TÉCNICAS
Programa de la Opción Técnica
Instalaciones eléctricas en casas y edificios
Versión 2001
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
2
TÉCNICO EN INSTALACIONES ELÉCTRICAS EN CASAS Y EDIFICIOS
PRESENTACIÓN DEL PROGRAMA
El bachillerato del Colegio de Ciencias y Humanidades tiene como objetivo el que sus
alumnos sean sujetos activos de su propio aprendizaje, que con la guía de sus profesores
logren adquirir una cultura básica integradora que les permita responder,
adecuadamente, a las exigencias de la cultura de su tiempo y sean capaces de continuar
aprendiendo a lo largo de la vida, por ello su plan de estudios, a través de las diferentes
asignaturas que lo componen cobra un sentido propedéutico para la realización de
estudios a nivel superior, al mismo tiempo que, de manera complementaria procura una
formación para el trabajo.
Para contribuir de manera concreta a dicho objetivo, el Departamento de Opciones
Técnicas ofrece a los estudiantes del colegio toda una gama de especialidades técnicas,
que centradas en el aprender a hacer y aprender a ser, les da la oportunidad de tener una
formación para el trabajo específica con la cual orientar la elección de sus estudios
superiores además de poder incorporarse a la actividad productiva y apoyar a su
realización si fuera necesario.
Una muestra de lo antes dicho es el presente programa académico de la Opción Técnica
de Instalaciones Eléctricas en casas y edificios que se actualizó con el propósito de
preparar a los alumnos para que estén en condiciones de atender las actuales
necesidades de instalaciones eléctricas que se tienen en un espacio habitacional o
comercial en lo que respecta a iluminación, voz, sonido y transmisión de datos, de igual
modo, con la actualización del programa académico de la Opción Técnica se pretende
responder al interés y expectativas de formación de un mayor número de alumnos que se
inclinen por continuar sus estudios superiores hacia las ciencias físico-matemáticas y
dentro de estas, en particular las ingenierías.
Vale la pena mencionar que este programa se enfoca a la formación de un técnico capaz
de atender las necesidades de servicio de energía eléctrica, incorporándose para ello a
laborar en el área específica de alguna empresa pública o privada, o bien para trabajar
por su cuenta de manera independiente.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
3

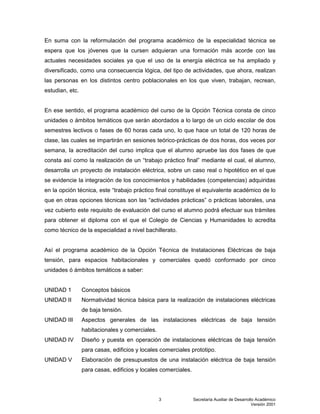

En suma con la reformulación del programa académico de la especialidad técnica se
espera que los jóvenes que la cursen adquieran una formación más acorde con las
actuales necesidades sociales ya que el uso de la energía eléctrica se ha ampliado y
diversificado, como una consecuencia lógica, del tipo de actividades, que ahora, realizan
las personas en los distintos centro poblacionales en los que viven, trabajan, recrean,
estudian, etc.
En ese sentido, el programa académico del curso de la Opción Técnica consta de cinco
unidades o ámbitos temáticos que serán abordados a lo largo de un ciclo escolar de dos
semestres lectivos o fases de 60 horas cada uno, lo que hace un total de 120 horas de
clase, las cuales se impartirán en sesiones teórico-prácticas de dos horas, dos veces por
semana, la acreditación del curso implica que el alumno apruebe las dos fases de que
consta así como la realización de un “trabajo práctico final” mediante el cual, el alumno,
desarrolla un proyecto de instalación eléctrica, sobre un caso real o hipotético en el que
se evidencie la integración de los conocimientos y habilidades (competencias) adquiridas
en la opción técnica, este “trabajo práctico final constituye el equivalente académico de lo
que en otras opciones técnicas son las “actividades prácticas” o prácticas laborales, una
vez cubierto este requisito de evaluación del curso el alumno podrá efectuar sus trámites
para obtener el diploma con el que el Colegio de Ciencias y Humanidades lo acredita
como técnico de la especialidad a nivel bachillerato.
Así el programa académico de la Opción Técnica de Instalaciones Eléctricas de baja
tensión, para espacios habitacionales y comerciales quedó conformado por cinco
unidades ó ámbitos temáticos a saber:
UNIDAD 1 Conceptos básicos
UNIDAD II Normatividad técnica básica para la realización de instalaciones eléctricas
de baja tensión.
UNIDAD III Aspectos generales de las instalaciones eléctricas de baja tensión
habitacionales y comerciales.
UNIDAD IV Diseño y puesta en operación de instalaciones eléctricas de baja tensión
para casas, edificios y locales comerciales prototipo.
UNIDAD V Elaboración de presupuestos de una instalación eléctrica de baja tensión
para casas, edificios y locales comerciales.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
4

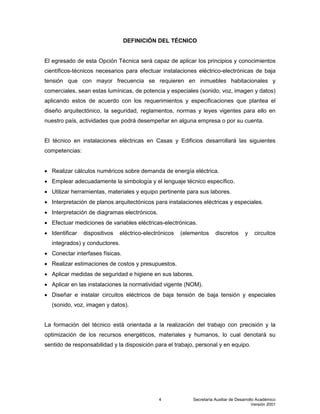

DEFINICIÓN DEL TÉCNICO
El egresado de esta Opción Técnica será capaz de aplicar los principios y conocimientos
científicos-técnicos necesarios para efectuar instalaciones eléctrico-electrónicas de baja
tensión que con mayor frecuencia se requieren en inmuebles habitacionales y
comerciales, sean estas lumínicas, de potencia y especiales (sonido, voz, imagen y datos)
aplicando estos de acuerdo con los requerimientos y especificaciones que plantea el
diseño arquitectónico, la seguridad, reglamentos, normas y leyes vigentes para ello en
nuestro país, actividades que podrá desempeñar en alguna empresa o por su cuenta.
El técnico en instalaciones eléctricas en Casas y Edificios desarrollará las siguientes
competencias:
 Realizar cálculos numéricos sobre demanda de energía eléctrica.
 Emplear adecuadamente la simbología y el lenguaje técnico específico.
 Utilizar herramientas, materiales y equipo pertinente para sus labores.
 Interpretación de planos arquitectónicos para instalaciones eléctricas y especiales.
 Interpretación de diagramas electrónicos.
 Efectuar mediciones de variables eléctricas-electrónicas.
 Identificar dispositivos eléctrico-electrónicos (elementos discretos y circuitos
integrados) y conductores.
 Conectar interfases físicas.
 Realizar estimaciones de costos y presupuestos.
 Aplicar medidas de seguridad e higiene en sus labores.
 Aplicar en las instalaciones la normatividad vigente (NOM).
 Diseñar e instalar circuitos eléctricos de baja tensión de baja tensión y especiales
(sonido, voz, imagen y datos).
La formación del técnico está orientada a la realización del trabajo con precisión y la
optimización de los recursos energéticos, materiales y humanos, lo cual denotará su
sentido de responsabilidad y la disposición para el trabajo, personal y en equipo.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
5

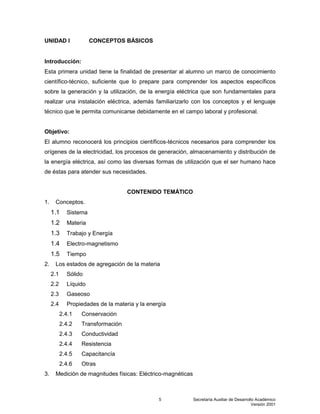

UNIDAD I CONCEPTOS BÁSICOS
Introducción:
Esta primera unidad tiene la finalidad de presentar al alumno un marco de conocimiento
científico-técnico, suficiente que lo prepare para comprender los aspectos específicos
sobre la generación y la utilización, de la energía eléctrica que son fundamentales para
realizar una instalación eléctrica, además familiarizarlo con los conceptos y el lenguaje
técnico que le permita comunicarse debidamente en el campo laboral y profesional.
Objetivo:
El alumno reconocerá los principios científicos-técnicos necesarios para comprender los
orígenes de la electricidad, los procesos de generación, almacenamiento y distribución de
la energía eléctrica, así como las diversas formas de utilización que el ser humano hace
de éstas para atender sus necesidades.
CONTENIDO TEMÁTICO
1. Conceptos.
1.1 Sistema
1.2 Materia
1.3 Trabajo y Energía
1.4 Electro-magnetismo
1.5 Tiempo
2. Los estados de agregación de la materia
2.1 Sólido
2.2 Líquido
2.3 Gaseoso
2.4 Propiedades de la materia y la energía
2.4.1 Conservación
2.4.2 Transformación
2.4.3 Conductividad
2.4.4 Resistencia
2.4.5 Capacitancía
2.4.6 Otras
3. Medición de magnitudes físicas: Eléctrico-magnéticas
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
6
4. Fuentes de generación de energía eléctrica:
4.1 Naturales
4.2 Artificiales
5. Características y utilización de la energía electromagnética.
6. Principales leyes físicas de la electricidad y la electrónica.
6.1 Ley de Coulomb
6.2 Ley de Ampere
6.3 Ley de Ohm
6.4 Leyes de Kirchhoff
6.5 Otras leyes científicas relevantes y aplicaciones
6.6 Instrumentos de medición: Galvanómetro, Voltímetro, Amperímetro, etc.
7. Teoría de los circuitos eléctrico-electrónicos
7.1 Concepto de circuito
7.2 Tipos de circuito
7.2.1 En serie
7.2.2 En paralelo
7.2.3 Mixto
7.3 Elementos de un circuito
7.3.1 Discretos: resistencia, capacitor, bobina, diodo, transistor
7.3.2 Integrados: por su construcción, por su finalidad
7.4 La lógica de los circuitos
Tiempo estimado: 20 horas.
Actividades de aprendizaje sugeridas
 Realizar una investigación documental sobre las leyes físicas dada
la electricidad y electrónica.
 Prácticas de medición de magnitudes físicas.
 Realizar un diseño de los diferentes tipos de circuitos eléctricos.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
7

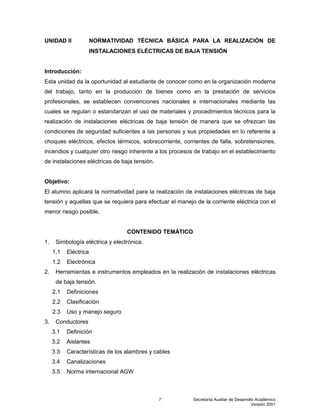

UNIDAD II NORMATIVIDAD TÉCNICA BÁSICA PARA LA REALIZACIÓN DE
INSTALACIONES ELÉCTRICAS DE BAJA TENSIÓN
Introducción:
Esta unidad da la oportunidad al estudiante de conocer como en la organización moderna
del trabajo, tanto en la producción de bienes como en la prestación de servicios
profesionales, se establecen convenciones nacionales e internacionales mediante las
cuales se regulan o estandarizan el uso de materiales y procedimientos técnicos para la
realización de instalaciones eléctricas de baja tensión de manera que se ofrezcan las
condiciones de seguridad suficientes a las personas y sus propiedades en lo referente a
choques eléctricos, efectos térmicos, sobrecorriente, corrientes de falla, sobretensiones,
incendios y cualquier otro riesgo inherente a los procesos de trabajo en el establecimiento
de instalaciones eléctricas de baja tensión.
Objetivo:
El alumno aplicará la normatividad para la realización de instalaciones eléctricas de baja
tensión y aquellas que se requiera para efectuar el manejo de la corriente eléctrica con el
menor riesgo posible.
CONTENIDO TEMÁTICO
1. Simbología eléctrica y electrónica.
1.1 Eléctrica
1.2 Electrónica
2. Herramientas e instrumentos empleados en la realización de instalaciones eléctricas
de baja tensión.
2.1 Definiciones
2.2 Clasificación
2.3 Uso y manejo seguro
3. Conductores
3.1 Definición
3.2 Aislantes
3.3 Características de los alambres y cables
3.4 Canalizaciones
3.5 Norma internacional AGW
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
8
3.6 Aspectos más relevantes de la Norma Oficial Mexicana (NOM) para las
instalaciones eléctricas
4. Canalizaciones
4.1 Definición
4.2 Tipos y características
5. Normas de Seguridad e Higiene
5.1 Efectos de la corriente eléctrica en el organismo Humano
5.2 Normas de seguridad para el manejo de la corriente eléctrica
5.3 Medidas de primeros auxilios en los accidentes por corriente eléctrica
Tiempo estimado: 30 horas.
Actividades de aprendizaje sugeridas
 Presentar práctica de amarres básicos con alambre
 Prácticas de soldadura
 Realizar una investigación documental sobre medidas de
seguridad para el manejo de la corriente eléctrica.
UNIDAD III ASPECTOS GENERALES DE LAS INSTALACIONES ELÉCTRICAS
DE BAJA TENSIÓN, HABITACIONALES Y COMERCIALES
Introducción:
En esta unidad se propiciará que el alumno diferencie los distintos tipos de instalaciones
para suministro de corriente eléctrica de baja tensión que se requieren para satisfacer las
necesidades de energía eléctrica que se tienen para la realización de las actividades
humanas en particular las habitacionales y las laborales.
Objetivo:
El alumno esbozará el procedimiento y las técnicas que se emplean para hacer el diseño
de una instalación eléctrica de baja tensión de uso habitacional o comercial.
CONTENIDO TEMÁTICO
1. Clasificación de las instalaciones eléctricas
1.1 De iluminación
1.1.1 Interiores
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
9
1.1.2 Exteriores
1.2 De potencia: Sistemas de aire acondicionado, plantas auxiliares de generación
de corriente, etc.
1.3 Especiales
1.3.1 Para voz
1.3.2 Para sonido
1.3.3 Para trasmisión de datos
2. Alimentadores, subalimentadores, circuitos derivados y tableros de control
2.1 Definiciones
2.2 Características
2.3 Función
2.4 Accesorios
2.5 Interacción con otros elementos
3. Conductores, conectores y accesorios para las instalaciones eléctricas de baja
Tensión
3.1 Definiciones
3.2 Características
3.3 Función
3.4 Interacción con otros elementos
4. Aspectos arquitectónicos de las Instalaciones eléctricas habitacionales y comerciales
de baja tensión.
4.1 Orientación e iluminación natural
4.2 Necesidades de iluminación y equipamiento
4.3 Relación, funcional y estética de las instalaciones eléctricas
4.4 Interpretación del plano eléctrico-arquitectónico para una Instalación eléctrica
4.5 El trazo de una Instalación Eléctrica de baja tensión
Tiempo estimado: 30 horas.
Actividades de aprendizaje sugeridas
 Realizar una investigación documental sobre instalaciones
eléctricas de potencia que se utilizan en un edificio
 Practicar el diseño de los diferentes tipos de instalación eléctrica
de baja tensión estudiados.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
10
 Presentar un comentario por escrito sobre la importancia de
considerar los aspectos funcionales y estéticos para la realización
de instalaciones eléctricas de baja tensión habitacionales y
comerciales.
 Realizar el croquis (diseño) de una instalación eléctrica de baja
tensión de acuerdo a los requerimientos de un plano eléctrico-
arquitectónico

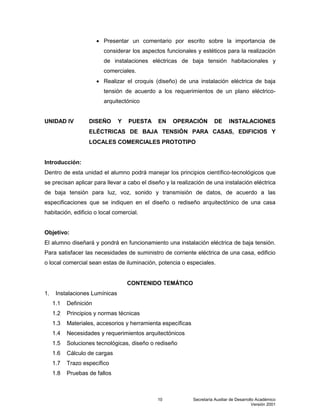

UNIDAD IV DISEÑO Y PUESTA EN OPERACIÓN DE INSTALACIONES
ELÉCTRICAS DE BAJA TENSIÓN PARA CASAS, EDIFICIOS Y
LOCALES COMERCIALES PROTOTIPO
Introducción:
Dentro de esta unidad el alumno podrá manejar los principios científico-tecnológicos que
se precisan aplicar para llevar a cabo el diseño y la realización de una instalación eléctrica
de baja tensión para luz, voz, sonido y transmisión de datos, de acuerdo a las
especificaciones que se indiquen en el diseño o rediseño arquitectónico de una casa
habitación, edificio o local comercial.
Objetivo:
El alumno diseñará y pondrá en funcionamiento una instalación eléctrica de baja tensión.
Para satisfacer las necesidades de suministro de corriente eléctrica de una casa, edificio
o local comercial sean estas de iluminación, potencia o especiales.
CONTENIDO TEMÁTICO
1. Instalaciones Lumínicas
1.1 Definición
1.2 Principios y normas técnicas
1.3 Materiales, accesorios y herramienta específicas
1.4 Necesidades y requerimientos arquitectónicos
1.5 Soluciones tecnológicas, diseño o rediseño
1.6 Cálculo de cargas
1.7 Trazo específico
1.8 Pruebas de fallos
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
11

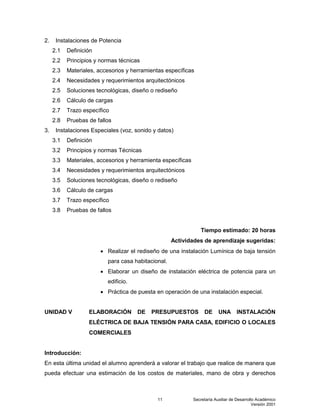

2. Instalaciones de Potencia
2.1 Definición
2.2 Principios y normas técnicas
2.3 Materiales, accesorios y herramientas específicas
2.4 Necesidades y requerimientos arquitectónicos
2.5 Soluciones tecnológicas, diseño o rediseño
2.6 Cálculo de cargas
2.7 Trazo específico
2.8 Pruebas de fallos
3. Instalaciones Especiales (voz, sonido y datos)
3.1 Definición
3.2 Principios y normas Técnicas
3.3 Materiales, accesorios y herramienta específicas
3.4 Necesidades y requerimientos arquitectónicos
3.5 Soluciones tecnológicas, diseño o rediseño
3.6 Cálculo de cargas
3.7 Trazo específico
3.8 Pruebas de fallos
Tiempo estimado: 20 horas
Actividades de aprendizaje sugeridas:
 Realizar el rediseño de una instalación Lumínica de baja tensión
para casa habitacional.
 Elaborar un diseño de instalación eléctrica de potencia para un
edificio.
 Práctica de puesta en operación de una instalación especial.
UNIDAD V ELABORACIÓN DE PRESUPUESTOS DE UNA INSTALACIÓN
ELÉCTRICA DE BAJA TENSIÓN PARA CASA, EDIFICIO O LOCALES
COMERCIALES
Introducción:
En esta última unidad el alumno aprenderá a valorar el trabajo que realice de manera que
pueda efectuar una estimación de los costos de materiales, mano de obra y derechos
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
12

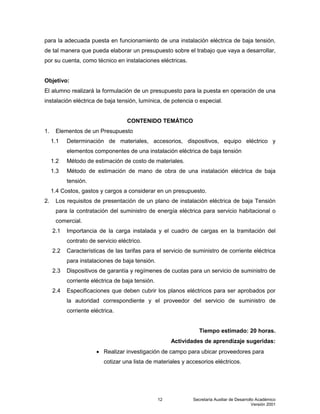

para la adecuada puesta en funcionamiento de una instalación eléctrica de baja tensión,
de tal manera que pueda elaborar un presupuesto sobre el trabajo que vaya a desarrollar,
por su cuenta, como técnico en instalaciones eléctricas.
Objetivo:
El alumno realizará la formulación de un presupuesto para la puesta en operación de una
instalación eléctrica de baja tensión, lumínica, de potencia o especial.
CONTENIDO TEMÁTICO
1. Elementos de un Presupuesto
1.1 Determinación de materiales, accesorios, dispositivos, equipo eléctrico y
elementos componentes de una instalación eléctrica de baja tensión
1.2 Método de estimación de costo de materiales.
1.3 Método de estimación de mano de obra de una instalación eléctrica de baja
tensión.
1.4 Costos, gastos y cargos a considerar en un presupuesto.
2. Los requisitos de presentación de un plano de instalación eléctrica de baja Tensión
para la contratación del suministro de energía eléctrica para servicio habitacional o
comercial.
2.1 Importancia de la carga instalada y el cuadro de cargas en la tramitación del
contrato de servicio eléctrico.
2.2 Características de las tarifas para el servicio de suministro de corriente eléctrica
para instalaciones de baja tensión.
2.3 Dispositivos de garantía y regímenes de cuotas para un servicio de suministro de
corriente eléctrica de baja tensión.
2.4 Especificaciones que deben cubrir los planos eléctricos para ser aprobados por
la autoridad correspondiente y el proveedor del servicio de suministro de
corriente eléctrica.
Tiempo estimado: 20 horas.
Actividades de aprendizaje sugeridas:
 Realizar investigación de campo para ubicar proveedores para
cotizar una lista de materiales y accesorios eléctricos.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
13

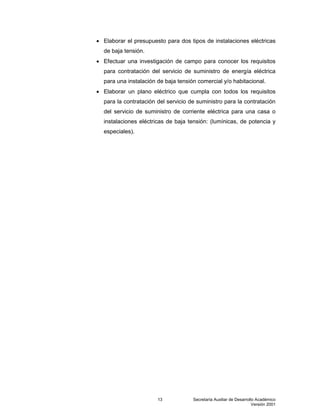

 Elaborar el presupuesto para dos tipos de instalaciones eléctricas
de baja tensión.
 Efectuar una investigación de campo para conocer los requisitos
para contratación del servicio de suministro de energía eléctrica
para una instalación de baja tensión comercial y/o habitacional.
 Elaborar un plano eléctrico que cumpla con todos los requisitos
para la contratación del servicio de suministro para la contratación
del servicio de suministro de corriente eléctrica para una casa o
instalaciones eléctricas de baja tensión: (lumínicas, de potencia y
especiales).
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
14

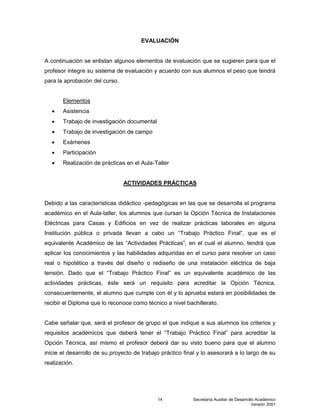

EVALUACIÓN
A continuación se enlistan algunos elementos de evaluación que se sugieren para que el
profesor integre su sistema de evaluación y acuerdo con sus alumnos el peso que tendrá
para la aprobación del curso.
Elementos
 Asistencia
 Trabajo de investigación documental
 Trabajo de investigación de campo
 Exámenes
 Participación
 Realización de prácticas en el Aula-Taller
ACTIVIDADES PRÁCTICAS
Debido a las características didáctico -pedagógicas en las que se desarrolla el programa
académico en el Aula-taller, los alumnos que cursan la Opción Técnica de Instalaciones
Eléctricas para Casas y Edificios en vez de realizar prácticas laborales en alguna
Institución pública o privada llevan a cabo un “Trabajo Práctico Final”, que es el
equivalente Académico de las “Actividades Prácticas”, en el cual el alumno, tendrá que
aplicar los conocimientos y las habilidades adquiridas en el curso para resolver un caso
real o hipotético a través del diseño o rediseño de una instalación eléctrica de baja
tensión. Dado que el “Trabajo Práctico Final” es un equivalente académico de las
actividades prácticas, éste será un requisito para acreditar la Opción Técnica,
consecuentemente, el alumno que cumple con él y lo aprueba estará en posibilidades de
recibir el Diploma que lo reconoce como técnico a nivel bachillerato.
Cabe señalar que, será el profesor de grupo el que indique a sus alumnos los criterios y
requisitos académicos que deberá tener el “Trabajo Práctico Final” para acreditar la
Opción Técnica, así mismo el profesor deberá dar su visto bueno para que el alumno
inicie el desarrollo de su proyecto de trabajo práctico final y lo asesorará a lo largo de su
realización.
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
15

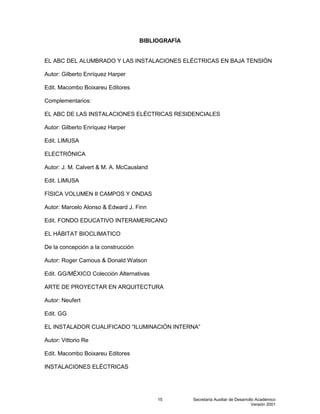

BIBLIOGRAFÍA
EL ABC DEL ALUMBRADO Y LAS INSTALACIONES ELÉCTRICAS EN BAJA TENSIÓN
Autor: Gilberto Enríquez Harper
Edit. Macombo Boixareu Editores
Complementarios:
EL ABC DE LAS INSTALACIONES ELÉCTRICAS RESIDENCIALES
Autor: Gilberto Enríquez Harper
Edit. LIMUSA
ELECTRÓNICA
Autor: J. M. Calvert & M. A. McCausland
Edit. LIMUSA
FÍSICA VOLUMEN II CAMPOS Y ONDAS
Autor: Marcelo Alonso & Edward J. Finn
Edit. FONDO EDUCATIVO INTERAMERICANO
EL HÁBITAT BIOCLIMATICO
De la concepción a la construcción
Autor: Roger Camous & Donald Watson
Edit. GG/MÉXICO Colección Alternativas
ARTE DE PROYECTAR EN ARQUITECTURA
Autor: Neufert
Edit. GG
EL INSTALADOR CUALIFICADO “ILUMINACIÓN INTERNA”
Autor: Vittorio Re
Edit. Macombo Boixareu Editores
INSTALACIONES ELÉCTRICAS
Secretaría Auxiliar de Desarrollo Académico
Versión 2001
16
Autor: Herman Krato
Edit. Trillas
ELEMENTOS DE ALUMBRADO
Autor: Juan Ignacio Lima Velasco
Edit. S.E.P. I.P.N.
INSTALACIONES ELÉCTRICAS DOMÉSTICAS
Autor: Diego Onésimo Becerril
Edita el mismo
INSTALACIONES ELÉCTRICAS E ILUMINACIÓN PARA HOGARES Y OFICINAS
Autor: Edward L. Safford Jr.
Edit. C.E.C.S.A.
INSTALACIONES ELÉCTRICAS RESIDENCIALES
Autor: Camarena
Edit. C.E.C.S.A.

Más contenido relacionado

La actualidad más candente

Simbolosnuevos electricidad
Simbolosnuevos electricidadSimbolosnuevos electricidad
Simbolosnuevos electricidadClub Bal de Tena

Instalaciones hidráulicas uptc
Instalaciones hidráulicas uptcInstalaciones hidráulicas uptc
Instalaciones hidráulicas uptcRichars Montañezz

5. secciones 050-cargas y f. de demanda
5.  secciones 050-cargas y f. de demanda5.  secciones 050-cargas y f. de demanda
5. secciones 050-cargas y f. de demandajohndsds

Cuderno 1 esquemas
Cuderno 1 esquemasCuderno 1 esquemas
Cuderno 1 esquemasandogon

instalacion Electrica
instalacion Electricainstalacion Electrica
instalacion ElectricaPedro Urzua

Diagrama unifilar
Diagrama unifilarDiagrama unifilar
Diagrama unifilaren casa

Instalaciones eléctricas internas oficial
Instalaciones eléctricas internas oficialInstalaciones eléctricas internas oficial
Instalaciones eléctricas internas oficialDavid nuñez

Planta aguas servidas
Planta aguas servidasPlanta aguas servidas
Planta aguas servidasMariestenia

05. cálculo eléctrico y mecánico laat
05. cálculo eléctrico y mecánico laat05. cálculo eléctrico y mecánico laat
05. cálculo eléctrico y mecánico laatmegashor

Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...
Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...
Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...Juan Pierluissi

Diagrama de corte y momento
Diagrama de corte y momentoDiagrama de corte y momento
Diagrama de corte y momentoYohan Tovar

Exposicion instalaciones electricas
Exposicion instalaciones electricasExposicion instalaciones electricas
Exposicion instalaciones electricasAndru GuarniiZo

Clase iii -_protecciones_electricas
Clase iii -_protecciones_electricasClase iii -_protecciones_electricas
Clase iii -_protecciones_electricasEsteban Enrique

Norma NB 777 Instalaciones Electricas
Norma NB 777  Instalaciones ElectricasNorma NB 777  Instalaciones Electricas
Norma NB 777 Instalaciones Electricasariel0812

Deformaciónes y deflexiones
Deformaciónes y deflexionesDeformaciónes y deflexiones
Deformaciónes y deflexioneswannicchiarico

Libro de resistencia de materiales
Libro de resistencia de materialesLibro de resistencia de materiales
Libro de resistencia de materialesmarcelinofg


La actualidad más candente (20)

Simbolosnuevos electricidad
Simbolosnuevos electricidadSimbolosnuevos electricidad
Simbolosnuevos electricidad

Instalaciones hidráulicas uptc
Instalaciones hidráulicas uptcInstalaciones hidráulicas uptc
Instalaciones hidráulicas uptc

5. secciones 050-cargas y f. de demanda
5.  secciones 050-cargas y f. de demanda5.  secciones 050-cargas y f. de demanda
5. secciones 050-cargas y f. de demanda

Cuderno 1 esquemas
Cuderno 1 esquemasCuderno 1 esquemas
Cuderno 1 esquemas

instalacion Electrica
instalacion Electricainstalacion Electrica
instalacion Electrica

Momento Flexionante
Momento FlexionanteMomento Flexionante
Momento Flexionante

Diagrama unifilar
Diagrama unifilarDiagrama unifilar
Diagrama unifilar

Conexiones
ConexionesConexiones
Conexiones

Instalaciones eléctricas internas oficial
Instalaciones eléctricas internas oficialInstalaciones eléctricas internas oficial
Instalaciones eléctricas internas oficial

Cargas estructurales
Cargas estructuralesCargas estructurales
Cargas estructurales

Planta aguas servidas
Planta aguas servidasPlanta aguas servidas
Planta aguas servidas

05. cálculo eléctrico y mecánico laat
05. cálculo eléctrico y mecánico laat05. cálculo eléctrico y mecánico laat
05. cálculo eléctrico y mecánico laat

Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...
Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...
Norma oficial de abreviaturas, números y simbolos en planos y diagramas elect...

Diagrama de corte y momento
Diagrama de corte y momentoDiagrama de corte y momento
Diagrama de corte y momento

Exposicion instalaciones electricas
Exposicion instalaciones electricasExposicion instalaciones electricas
Exposicion instalaciones electricas

Instalaciones electricas
Instalaciones electricasInstalaciones electricas
Instalaciones electricas

Clase iii -_protecciones_electricas
Clase iii -_protecciones_electricasClase iii -_protecciones_electricas
Clase iii -_protecciones_electricas

Norma NB 777 Instalaciones Electricas
Norma NB 777  Instalaciones ElectricasNorma NB 777  Instalaciones Electricas
Norma NB 777 Instalaciones Electricas

Deformaciónes y deflexiones
Deformaciónes y deflexionesDeformaciónes y deflexiones
Deformaciónes y deflexiones

Libro de resistencia de materiales
Libro de resistencia de materialesLibro de resistencia de materiales
Libro de resistencia de materiales


Destacado

Diseño instalaciones electricas residenciales
Diseño instalaciones electricas residencialesDiseño instalaciones electricas residenciales
Diseño instalaciones electricas residencialesLuigui Luque Callo

Diseño instalaciones eléctricas residenciales
Diseño instalaciones eléctricas residencialesDiseño instalaciones eléctricas residenciales
Diseño instalaciones eléctricas residencialesChristian Roblero

Clase Instalaciones Eelctricas para Arquitecto
Clase Instalaciones Eelctricas para ArquitectoClase Instalaciones Eelctricas para Arquitecto
Clase Instalaciones Eelctricas para ArquitectoJose Sirica

Instalaciones Electricas
Instalaciones  ElectricasInstalaciones  Electricas
Instalaciones ElectricasDavis Alfaro

Instalaciones en viviendas y edificios
Instalaciones en viviendas y edificiosInstalaciones en viviendas y edificios
Instalaciones en viviendas y edificiosKoldo Parra

Prueba soldadura 1° medio
Prueba soldadura 1° medioPrueba soldadura 1° medio
Prueba soldadura 1° mediovsanchezsoto

1º examen 1º trimestre instalaciones interiores 2010
1º examen 1º trimestre instalaciones interiores 20101º examen 1º trimestre instalaciones interiores 2010
1º examen 1º trimestre instalaciones interiores 2010Antonio Herrerias Sanabria

Instalación eléctrica en vivienda
Instalación eléctrica en viviendaInstalación eléctrica en vivienda
Instalación eléctrica en viviendaEléctrica Isleña

Norma técnica 2016
Norma técnica 2016Norma técnica 2016
Norma técnica 2016mavegha

76744194 pruebas-electricas-a-interruptores-electricos-de-baja
76744194 pruebas-electricas-a-interruptores-electricos-de-baja76744194 pruebas-electricas-a-interruptores-electricos-de-baja
76744194 pruebas-electricas-a-interruptores-electricos-de-bajaOscar Chavez Figueroa

Actualización de la Norma Técnica EM. 020 Instalaciones de Comunicaciones
Actualización de la Norma Técnica EM. 020 Instalaciones de ComunicacionesActualización de la Norma Técnica EM. 020 Instalaciones de Comunicaciones
Actualización de la Norma Técnica EM. 020 Instalaciones de ComunicacionesWilmer Caról Azurza Neyra

SIEM, Instalaciones Electricas y Remodelaciones
SIEM, Instalaciones Electricas y RemodelacionesSIEM, Instalaciones Electricas y Remodelaciones
SIEM, Instalaciones Electricas y RemodelacionesServicios El SIEM


Destacado (20)

Diseño instalaciones electricas residenciales
Diseño instalaciones electricas residencialesDiseño instalaciones electricas residenciales
Diseño instalaciones electricas residenciales

GUIA DE EJERCICIOS
GUIA DE EJERCICIOSGUIA DE EJERCICIOS
GUIA DE EJERCICIOS

Diseño instalaciones eléctricas residenciales
Diseño instalaciones eléctricas residencialesDiseño instalaciones eléctricas residenciales
Diseño instalaciones eléctricas residenciales

Clase Instalaciones Eelctricas para Arquitecto
Clase Instalaciones Eelctricas para ArquitectoClase Instalaciones Eelctricas para Arquitecto
Clase Instalaciones Eelctricas para Arquitecto

Instalaciones Electricas
Instalaciones  ElectricasInstalaciones  Electricas
Instalaciones Electricas

Instalaciones en viviendas y edificios
Instalaciones en viviendas y edificiosInstalaciones en viviendas y edificios
Instalaciones en viviendas y edificios

Instalaciones electricas
Instalaciones electricasInstalaciones electricas
Instalaciones electricas

Prueba soldadura 1° medio
Prueba soldadura 1° medioPrueba soldadura 1° medio
Prueba soldadura 1° medio

1º examen 1º trimestre instalaciones interiores 2010
1º examen 1º trimestre instalaciones interiores 20101º examen 1º trimestre instalaciones interiores 2010
1º examen 1º trimestre instalaciones interiores 2010

Instalación eléctrica en vivienda
Instalación eléctrica en viviendaInstalación eléctrica en vivienda
Instalación eléctrica en vivienda

Norma técnica 2016
Norma técnica 2016Norma técnica 2016
Norma técnica 2016

pruebas realizadas a instalaciones
pruebas realizadas a instalaciones pruebas realizadas a instalaciones
pruebas realizadas a instalaciones

Modelo de pruebas de Reles de Proteccion
Modelo de pruebas de Reles de ProteccionModelo de pruebas de Reles de Proteccion
Modelo de pruebas de Reles de Proteccion

Test
TestTest
Test

76744194 pruebas-electricas-a-interruptores-electricos-de-baja
76744194 pruebas-electricas-a-interruptores-electricos-de-baja76744194 pruebas-electricas-a-interruptores-electricos-de-baja
76744194 pruebas-electricas-a-interruptores-electricos-de-baja

Actualización de la Norma Técnica EM. 020 Instalaciones de Comunicaciones
Actualización de la Norma Técnica EM. 020 Instalaciones de ComunicacionesActualización de la Norma Técnica EM. 020 Instalaciones de Comunicaciones
Actualización de la Norma Técnica EM. 020 Instalaciones de Comunicaciones

Sol test
Sol testSol test
Sol test

NORMA EM 010
NORMA EM 010NORMA EM 010
NORMA EM 010

Norma E 010
Norma E 010Norma E 010
Norma E 010

SIEM, Instalaciones Electricas y Remodelaciones
SIEM, Instalaciones Electricas y RemodelacionesSIEM, Instalaciones Electricas y Remodelaciones
SIEM, Instalaciones Electricas y Remodelaciones


Similar a Instalaciones electricas en casas y edificios

Formato guia_de_aprendizaje instal electri domici
 Formato guia_de_aprendizaje instal electri domici Formato guia_de_aprendizaje instal electri domici
Formato guia_de_aprendizaje instal electri domiciAgustin Padilla

3. electrónica de potencia 3ro.
3. electrónica de potencia 3ro.3. electrónica de potencia 3ro.
3. electrónica de potencia 3ro.PEPESANCHEZSALAZAR

Redes electricas
Redes electricasRedes electricas
Redes electricasEdwinpri

3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx
3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx
3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docxAbrahamsaldaagarcia1

MANTENIMIENTO ELÉCTRICO
MANTENIMIENTO ELÉCTRICOMANTENIMIENTO ELÉCTRICO
MANTENIMIENTO ELÉCTRICOnardopm

4 mantenimiento eléctrico
4 mantenimiento eléctrico4 mantenimiento eléctrico
4 mantenimiento eléctriconardopesantezm

Planificador de proyectos resistencias 24 02_2015
Planificador de proyectos resistencias 24 02_2015Planificador de proyectos resistencias 24 02_2015
Planificador de proyectos resistencias 24 02_2015leidysjcp

Fa ieme 2010-210 instalaciones electricas
Fa ieme 2010-210 instalaciones electricasFa ieme 2010-210 instalaciones electricas
Fa ieme 2010-210 instalaciones electricasEfraín De la Cruz

Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...
Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...
Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...JUAN AGUILAR

Planificador de proyectos completo
Planificador de proyectos completoPlanificador de proyectos completo
Planificador de proyectos completoLeidy Castañeda

Electrotecnia i
Electrotecnia iElectrotecnia i
Electrotecnia ipanuchi003

Instalaciones y Aplicaciones de la Energía de 4° año
Instalaciones y Aplicaciones de la Energía de 4° añoInstalaciones y Aplicaciones de la Energía de 4° año
Instalaciones y Aplicaciones de la Energía de 4° añoGustavo Del Rio Email Oficial

Instalaciones electricas en Baja tensión
Instalaciones electricas en Baja tensión Instalaciones electricas en Baja tensión
Instalaciones electricas en Baja tensión Jaime Baez Zamora


Similar a Instalaciones electricas en casas y edificios (20)

Formato guia_de_aprendizaje instal electri domici
 Formato guia_de_aprendizaje instal electri domici Formato guia_de_aprendizaje instal electri domici
Formato guia_de_aprendizaje instal electri domici

3. electrónica de potencia 3ro.
3. electrónica de potencia 3ro.3. electrónica de potencia 3ro.
3. electrónica de potencia 3ro.

1 equipos de trabajo
1 equipos de trabajo1 equipos de trabajo
1 equipos de trabajo

Electr%F3nica
Electr%F3nicaElectr%F3nica
Electr%F3nica

Redes electricas
Redes electricasRedes electricas
Redes electricas

Formato web electricidad
Formato web electricidadFormato web electricidad
Formato web electricidad

3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx
3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx
3_17-Licenciatura-en-Ingenieria-Electrica-AZC.docx

MANTENIMIENTO ELÉCTRICO
MANTENIMIENTO ELÉCTRICOMANTENIMIENTO ELÉCTRICO
MANTENIMIENTO ELÉCTRICO

4 mantenimiento eléctrico
4 mantenimiento eléctrico4 mantenimiento eléctrico
4 mantenimiento eléctrico

Proyecto mep el carmen
Proyecto mep el carmenProyecto mep el carmen
Proyecto mep el carmen

Planificador de proyectos resistencias 24 02_2015
Planificador de proyectos resistencias 24 02_2015Planificador de proyectos resistencias 24 02_2015
Planificador de proyectos resistencias 24 02_2015

Fa ieme 2010-210 instalaciones electricas
Fa ieme 2010-210 instalaciones electricasFa ieme 2010-210 instalaciones electricas
Fa ieme 2010-210 instalaciones electricas

Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...
Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...
Taee2004:Electrónica de Potencia: Reflexiones sobre la docencia y herramienta...

Planificador de proyectos completo
Planificador de proyectos completoPlanificador de proyectos completo
Planificador de proyectos completo

Electrotecnia i
Electrotecnia iElectrotecnia i
Electrotecnia i

Electromagnetismo
ElectromagnetismoElectromagnetismo
Electromagnetismo

electromagnetismo.pdf
electromagnetismo.pdfelectromagnetismo.pdf
electromagnetismo.pdf

Id asignatura=68012032
 Id asignatura=68012032 Id asignatura=68012032
Id asignatura=68012032

Instalaciones y Aplicaciones de la Energía de 4° año
Instalaciones y Aplicaciones de la Energía de 4° añoInstalaciones y Aplicaciones de la Energía de 4° año
Instalaciones y Aplicaciones de la Energía de 4° año

Instalaciones electricas en Baja tensión
Instalaciones electricas en Baja tensión Instalaciones electricas en Baja tensión
Instalaciones electricas en Baja tensión


Más de OpcionesTecnicas

Mecatronica, automatizacion, robots, inteligencia artificial
Mecatronica, automatizacion, robots, inteligencia artificialMecatronica, automatizacion, robots, inteligencia artificial
Mecatronica, automatizacion, robots, inteligencia artificialOpcionesTecnicas

Mecatrónica, sistemas, robótica, inteligencia artificial
Mecatrónica, sistemas, robótica, inteligencia artificialMecatrónica, sistemas, robótica, inteligencia artificial
Mecatrónica, sistemas, robótica, inteligencia artificialOpcionesTecnicas

Sistemas para el manejo de la informacion documental
Sistemas para el manejo de la informacion documentalSistemas para el manejo de la informacion documental
Sistemas para el manejo de la informacion documentalOpcionesTecnicas

Sistemas computacionales diseño de aplicaciones web
Sistemas computacionales diseño de aplicaciones webSistemas computacionales diseño de aplicaciones web
Sistemas computacionales diseño de aplicaciones webOpcionesTecnicas

Sistemas computacionales desarrollo de software
Sistemas  computacionales desarrollo de softwareSistemas  computacionales desarrollo de software
Sistemas computacionales desarrollo de softwareOpcionesTecnicas

Servicios bibliotecarios y recursos de informacion con caratula
Servicios bibliotecarios y  recursos de informacion con caratulaServicios bibliotecarios y  recursos de informacion con caratula
Servicios bibliotecarios y recursos de informacion con caratulaOpcionesTecnicas

Propagacion de plantas y diseño de areas verdes
Propagacion de plantas y diseño de areas verdesPropagacion de plantas y diseño de areas verdes
Propagacion de plantas y diseño de areas verdesOpcionesTecnicas

Mantenimiento de sistemas de microcomputo
Mantenimiento de  sistemas de microcomputoMantenimiento de  sistemas de microcomputo
Mantenimiento de sistemas de microcomputoOpcionesTecnicas

Juego empresarial jovenes emprendedores
Juego empresarial    jovenes emprendedoresJuego empresarial    jovenes emprendedores
Juego empresarial jovenes emprendedoresOpcionesTecnicas

Educación y desarrollo infantil
Educación y desarrollo infantilEducación y desarrollo infantil
Educación y desarrollo infantilOpcionesTecnicas

Desarrollo de sitios y materiales educativos web
Desarrollo de sitios y materiales educativos webDesarrollo de sitios y materiales educativos web
Desarrollo de sitios y materiales educativos webOpcionesTecnicas

Contabilidad con informatica
Contabilidad con informaticaContabilidad con informatica
Contabilidad con informaticaOpcionesTecnicas

Administracion de recursos humanos
Administracion de recursos humanosAdministracion de recursos humanos
Administracion de recursos humanosOpcionesTecnicas

Administracion de recursos humanos
Administracion de recursos humanosAdministracion de recursos humanos
Administracion de recursos humanosOpcionesTecnicas


Más de OpcionesTecnicas (20)

Practica5
Practica5Practica5
Practica5

Mecatrónica Básica
Mecatrónica BásicaMecatrónica Básica
Mecatrónica Básica

Mecatronica, automatizacion, robots, inteligencia artificial
Mecatronica, automatizacion, robots, inteligencia artificialMecatronica, automatizacion, robots, inteligencia artificial
Mecatronica, automatizacion, robots, inteligencia artificial

Mecatrónica, sistemas, robótica, inteligencia artificial
Mecatrónica, sistemas, robótica, inteligencia artificialMecatrónica, sistemas, robótica, inteligencia artificial
Mecatrónica, sistemas, robótica, inteligencia artificial

Mecatrónica Básica
Mecatrónica BásicaMecatrónica Básica
Mecatrónica Básica

Sistemas para el manejo de la informacion documental
Sistemas para el manejo de la informacion documentalSistemas para el manejo de la informacion documental
Sistemas para el manejo de la informacion documental

Sistemas computacionales diseño de aplicaciones web
Sistemas computacionales diseño de aplicaciones webSistemas computacionales diseño de aplicaciones web
Sistemas computacionales diseño de aplicaciones web

Sistemas computacionales desarrollo de software
Sistemas  computacionales desarrollo de softwareSistemas  computacionales desarrollo de software
Sistemas computacionales desarrollo de software

Servicios bibliotecarios y recursos de informacion con caratula
Servicios bibliotecarios y  recursos de informacion con caratulaServicios bibliotecarios y  recursos de informacion con caratula
Servicios bibliotecarios y recursos de informacion con caratula

Recreacion
RecreacionRecreacion
Recreacion

Propagacion de plantas y diseño de areas verdes
Propagacion de plantas y diseño de areas verdesPropagacion de plantas y diseño de areas verdes
Propagacion de plantas y diseño de areas verdes

Mantenimiento de sistemas de microcomputo
Mantenimiento de  sistemas de microcomputoMantenimiento de  sistemas de microcomputo
Mantenimiento de sistemas de microcomputo

Juego empresarial jovenes emprendedores
Juego empresarial    jovenes emprendedoresJuego empresarial    jovenes emprendedores
Juego empresarial jovenes emprendedores

Educación y desarrollo infantil
Educación y desarrollo infantilEducación y desarrollo infantil
Educación y desarrollo infantil

Desarrollo de sitios y materiales educativos web
Desarrollo de sitios y materiales educativos webDesarrollo de sitios y materiales educativos web
Desarrollo de sitios y materiales educativos web

Contabilidad con informatica
Contabilidad con informaticaContabilidad con informatica
Contabilidad con informatica

Banco de sangre
Banco de sangreBanco de sangre
Banco de sangre

Analisis clinicos
Analisis clinicosAnalisis clinicos
Analisis clinicos

Administracion de recursos humanos
Administracion de recursos humanosAdministracion de recursos humanos
Administracion de recursos humanos

Administracion de recursos humanos
Administracion de recursos humanosAdministracion de recursos humanos
Administracion de recursos humanos


Último

Cuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdfCuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdffredyflores58

Presentacion Feria Cientifica Proyecto.pptx
Presentacion Feria Cientifica Proyecto.pptxPresentacion Feria Cientifica Proyecto.pptx
Presentacion Feria Cientifica Proyecto.pptxInstitutoTeodoroKint

INFORME de actividades para pago de servicio
INFORME de actividades para pago de servicioINFORME de actividades para pago de servicio
INFORME de actividades para pago de servicioNelsonSabinoTtitoMur1

Introducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docxIntroducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docxAlanCarrascoDavila

PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cad
PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cadPROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cad
PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cadangel66k

UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxUNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxElybe Hernandez

Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...DayanaNivela

Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA  Multiproposito TIPO IP.pdfFicha Técnica -Cemento YURA  Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdfEdgard Ampuero Cayo

GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdk
GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdkGAS INERT SYSTEM 2.pptxjsksksksnsjsksjdk
GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdkdanny743369

Matematica Basica Limites indeterminados
Matematica Basica Limites indeterminadosMatematica Basica Limites indeterminados
Matematica Basica Limites indeterminadosSALVADOR ALTEZ PALOMINO

UNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxUNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxElybe Hernandez

S01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfS01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfSalomeRunco

Conocer el origen de los insectos en l entomologia.pptx
Conocer el origen de los insectos en l entomologia.pptxConocer el origen de los insectos en l entomologia.pptx
Conocer el origen de los insectos en l entomologia.pptxMONICADELROCIOMUNZON1

subestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiasubestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiazaydaescalona

CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfCLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfAnibalstevenPeapalom

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicaszaydaescalona

Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJHInmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJHVivafornai

ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptx
ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptxppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptx
ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptxmjaicocr

ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptx
ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptxESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptx
ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptxholferpandiacondori

Presentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdfPresentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdffernandolozano90


Último (20)

Cuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdfCuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdf

Presentacion Feria Cientifica Proyecto.pptx
Presentacion Feria Cientifica Proyecto.pptxPresentacion Feria Cientifica Proyecto.pptx
Presentacion Feria Cientifica Proyecto.pptx

INFORME de actividades para pago de servicio
INFORME de actividades para pago de servicioINFORME de actividades para pago de servicio
INFORME de actividades para pago de servicio

Introducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docxIntroducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docx

PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cad
PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cadPROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cad
PROGRAMANDO PARA AUTOCAD CON VBA -1.pdf-cad

UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxUNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx

Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...

Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA  Multiproposito TIPO IP.pdfFicha Técnica -Cemento YURA  Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf

GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdk
GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdkGAS INERT SYSTEM 2.pptxjsksksksnsjsksjdk
GAS INERT SYSTEM 2.pptxjsksksksnsjsksjdk

Matematica Basica Limites indeterminados
Matematica Basica Limites indeterminadosMatematica Basica Limites indeterminados
Matematica Basica Limites indeterminados

UNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxUNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptx

S01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfS01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdf

Conocer el origen de los insectos en l entomologia.pptx
Conocer el origen de los insectos en l entomologia.pptxConocer el origen de los insectos en l entomologia.pptx
Conocer el origen de los insectos en l entomologia.pptx

subestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiasubestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energia

CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfCLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicas

Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJHInmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH

ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptx
ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptxppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptx
ppt-quimica-nm2-nomenclatura-inorganica-compuestos-binarios- (2).pptx

ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptx
ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptxESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptx
ESTUDIO DE TRAFICO PARA EL DISEÑO DE TIPOS DE VIAS.pptx

Presentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdfPresentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdf


Instalaciones electricas en casas y edificios

  • 1. UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO COLEGIO DE CIENCIAS Y HUMANIDADES DEPARTAMENTO DE OPCIONES TÉCNICAS Programa de la Opción Técnica Instalaciones eléctricas en casas y edificios Versión 2001
  • 2. Secretaría Auxiliar de Desarrollo Académico Versión 2001 2 TÉCNICO EN INSTALACIONES ELÉCTRICAS EN CASAS Y EDIFICIOS PRESENTACIÓN DEL PROGRAMA El bachillerato del Colegio de Ciencias y Humanidades tiene como objetivo el que sus alumnos sean sujetos activos de su propio aprendizaje, que con la guía de sus profesores logren adquirir una cultura básica integradora que les permita responder, adecuadamente, a las exigencias de la cultura de su tiempo y sean capaces de continuar aprendiendo a lo largo de la vida, por ello su plan de estudios, a través de las diferentes asignaturas que lo componen cobra un sentido propedéutico para la realización de estudios a nivel superior, al mismo tiempo que, de manera complementaria procura una formación para el trabajo. Para contribuir de manera concreta a dicho objetivo, el Departamento de Opciones Técnicas ofrece a los estudiantes del colegio toda una gama de especialidades técnicas, que centradas en el aprender a hacer y aprender a ser, les da la oportunidad de tener una formación para el trabajo específica con la cual orientar la elección de sus estudios superiores además de poder incorporarse a la actividad productiva y apoyar a su realización si fuera necesario. Una muestra de lo antes dicho es el presente programa académico de la Opción Técnica de Instalaciones Eléctricas en casas y edificios que se actualizó con el propósito de preparar a los alumnos para que estén en condiciones de atender las actuales necesidades de instalaciones eléctricas que se tienen en un espacio habitacional o comercial en lo que respecta a iluminación, voz, sonido y transmisión de datos, de igual modo, con la actualización del programa académico de la Opción Técnica se pretende responder al interés y expectativas de formación de un mayor número de alumnos que se inclinen por continuar sus estudios superiores hacia las ciencias físico-matemáticas y dentro de estas, en particular las ingenierías. Vale la pena mencionar que este programa se enfoca a la formación de un técnico capaz de atender las necesidades de servicio de energía eléctrica, incorporándose para ello a laborar en el área específica de alguna empresa pública o privada, o bien para trabajar por su cuenta de manera independiente.
  • 3. Secretaría Auxiliar de Desarrollo Académico Versión 2001 3 En suma con la reformulación del programa académico de la especialidad técnica se espera que los jóvenes que la cursen adquieran una formación más acorde con las actuales necesidades sociales ya que el uso de la energía eléctrica se ha ampliado y diversificado, como una consecuencia lógica, del tipo de actividades, que ahora, realizan las personas en los distintos centro poblacionales en los que viven, trabajan, recrean, estudian, etc. En ese sentido, el programa académico del curso de la Opción Técnica consta de cinco unidades o ámbitos temáticos que serán abordados a lo largo de un ciclo escolar de dos semestres lectivos o fases de 60 horas cada uno, lo que hace un total de 120 horas de clase, las cuales se impartirán en sesiones teórico-prácticas de dos horas, dos veces por semana, la acreditación del curso implica que el alumno apruebe las dos fases de que consta así como la realización de un “trabajo práctico final” mediante el cual, el alumno, desarrolla un proyecto de instalación eléctrica, sobre un caso real o hipotético en el que se evidencie la integración de los conocimientos y habilidades (competencias) adquiridas en la opción técnica, este “trabajo práctico final constituye el equivalente académico de lo que en otras opciones técnicas son las “actividades prácticas” o prácticas laborales, una vez cubierto este requisito de evaluación del curso el alumno podrá efectuar sus trámites para obtener el diploma con el que el Colegio de Ciencias y Humanidades lo acredita como técnico de la especialidad a nivel bachillerato. Así el programa académico de la Opción Técnica de Instalaciones Eléctricas de baja tensión, para espacios habitacionales y comerciales quedó conformado por cinco unidades ó ámbitos temáticos a saber: UNIDAD 1 Conceptos básicos UNIDAD II Normatividad técnica básica para la realización de instalaciones eléctricas de baja tensión. UNIDAD III Aspectos generales de las instalaciones eléctricas de baja tensión habitacionales y comerciales. UNIDAD IV Diseño y puesta en operación de instalaciones eléctricas de baja tensión para casas, edificios y locales comerciales prototipo. UNIDAD V Elaboración de presupuestos de una instalación eléctrica de baja tensión para casas, edificios y locales comerciales.
  • 4. Secretaría Auxiliar de Desarrollo Académico Versión 2001 4 DEFINICIÓN DEL TÉCNICO El egresado de esta Opción Técnica será capaz de aplicar los principios y conocimientos científicos-técnicos necesarios para efectuar instalaciones eléctrico-electrónicas de baja tensión que con mayor frecuencia se requieren en inmuebles habitacionales y comerciales, sean estas lumínicas, de potencia y especiales (sonido, voz, imagen y datos) aplicando estos de acuerdo con los requerimientos y especificaciones que plantea el diseño arquitectónico, la seguridad, reglamentos, normas y leyes vigentes para ello en nuestro país, actividades que podrá desempeñar en alguna empresa o por su cuenta. El técnico en instalaciones eléctricas en Casas y Edificios desarrollará las siguientes competencias:  Realizar cálculos numéricos sobre demanda de energía eléctrica.  Emplear adecuadamente la simbología y el lenguaje técnico específico.  Utilizar herramientas, materiales y equipo pertinente para sus labores.  Interpretación de planos arquitectónicos para instalaciones eléctricas y especiales.  Interpretación de diagramas electrónicos.  Efectuar mediciones de variables eléctricas-electrónicas.  Identificar dispositivos eléctrico-electrónicos (elementos discretos y circuitos integrados) y conductores.  Conectar interfases físicas.  Realizar estimaciones de costos y presupuestos.  Aplicar medidas de seguridad e higiene en sus labores.  Aplicar en las instalaciones la normatividad vigente (NOM).  Diseñar e instalar circuitos eléctricos de baja tensión de baja tensión y especiales (sonido, voz, imagen y datos). La formación del técnico está orientada a la realización del trabajo con precisión y la optimización de los recursos energéticos, materiales y humanos, lo cual denotará su sentido de responsabilidad y la disposición para el trabajo, personal y en equipo.
  • 5. Secretaría Auxiliar de Desarrollo Académico Versión 2001 5 UNIDAD I CONCEPTOS BÁSICOS Introducción: Esta primera unidad tiene la finalidad de presentar al alumno un marco de conocimiento científico-técnico, suficiente que lo prepare para comprender los aspectos específicos sobre la generación y la utilización, de la energía eléctrica que son fundamentales para realizar una instalación eléctrica, además familiarizarlo con los conceptos y el lenguaje técnico que le permita comunicarse debidamente en el campo laboral y profesional. Objetivo: El alumno reconocerá los principios científicos-técnicos necesarios para comprender los orígenes de la electricidad, los procesos de generación, almacenamiento y distribución de la energía eléctrica, así como las diversas formas de utilización que el ser humano hace de éstas para atender sus necesidades. CONTENIDO TEMÁTICO 1. Conceptos. 1.1 Sistema 1.2 Materia 1.3 Trabajo y Energía 1.4 Electro-magnetismo 1.5 Tiempo 2. Los estados de agregación de la materia 2.1 Sólido 2.2 Líquido 2.3 Gaseoso 2.4 Propiedades de la materia y la energía 2.4.1 Conservación 2.4.2 Transformación 2.4.3 Conductividad 2.4.4 Resistencia 2.4.5 Capacitancía 2.4.6 Otras 3. Medición de magnitudes físicas: Eléctrico-magnéticas
  • 6. Secretaría Auxiliar de Desarrollo Académico Versión 2001 6 4. Fuentes de generación de energía eléctrica: 4.1 Naturales 4.2 Artificiales 5. Características y utilización de la energía electromagnética. 6. Principales leyes físicas de la electricidad y la electrónica. 6.1 Ley de Coulomb 6.2 Ley de Ampere 6.3 Ley de Ohm 6.4 Leyes de Kirchhoff 6.5 Otras leyes científicas relevantes y aplicaciones 6.6 Instrumentos de medición: Galvanómetro, Voltímetro, Amperímetro, etc. 7. Teoría de los circuitos eléctrico-electrónicos 7.1 Concepto de circuito 7.2 Tipos de circuito 7.2.1 En serie 7.2.2 En paralelo 7.2.3 Mixto 7.3 Elementos de un circuito 7.3.1 Discretos: resistencia, capacitor, bobina, diodo, transistor 7.3.2 Integrados: por su construcción, por su finalidad 7.4 La lógica de los circuitos Tiempo estimado: 20 horas. Actividades de aprendizaje sugeridas  Realizar una investigación documental sobre las leyes físicas dada la electricidad y electrónica.  Prácticas de medición de magnitudes físicas.  Realizar un diseño de los diferentes tipos de circuitos eléctricos.
  • 7. Secretaría Auxiliar de Desarrollo Académico Versión 2001 7 UNIDAD II NORMATIVIDAD TÉCNICA BÁSICA PARA LA REALIZACIÓN DE INSTALACIONES ELÉCTRICAS DE BAJA TENSIÓN Introducción: Esta unidad da la oportunidad al estudiante de conocer como en la organización moderna del trabajo, tanto en la producción de bienes como en la prestación de servicios profesionales, se establecen convenciones nacionales e internacionales mediante las cuales se regulan o estandarizan el uso de materiales y procedimientos técnicos para la realización de instalaciones eléctricas de baja tensión de manera que se ofrezcan las condiciones de seguridad suficientes a las personas y sus propiedades en lo referente a choques eléctricos, efectos térmicos, sobrecorriente, corrientes de falla, sobretensiones, incendios y cualquier otro riesgo inherente a los procesos de trabajo en el establecimiento de instalaciones eléctricas de baja tensión. Objetivo: El alumno aplicará la normatividad para la realización de instalaciones eléctricas de baja tensión y aquellas que se requiera para efectuar el manejo de la corriente eléctrica con el menor riesgo posible. CONTENIDO TEMÁTICO 1. Simbología eléctrica y electrónica. 1.1 Eléctrica 1.2 Electrónica 2. Herramientas e instrumentos empleados en la realización de instalaciones eléctricas de baja tensión. 2.1 Definiciones 2.2 Clasificación 2.3 Uso y manejo seguro 3. Conductores 3.1 Definición 3.2 Aislantes 3.3 Características de los alambres y cables 3.4 Canalizaciones 3.5 Norma internacional AGW
  • 8. Secretaría Auxiliar de Desarrollo Académico Versión 2001 8 3.6 Aspectos más relevantes de la Norma Oficial Mexicana (NOM) para las instalaciones eléctricas 4. Canalizaciones 4.1 Definición 4.2 Tipos y características 5. Normas de Seguridad e Higiene 5.1 Efectos de la corriente eléctrica en el organismo Humano 5.2 Normas de seguridad para el manejo de la corriente eléctrica 5.3 Medidas de primeros auxilios en los accidentes por corriente eléctrica Tiempo estimado: 30 horas. Actividades de aprendizaje sugeridas  Presentar práctica de amarres básicos con alambre  Prácticas de soldadura  Realizar una investigación documental sobre medidas de seguridad para el manejo de la corriente eléctrica. UNIDAD III ASPECTOS GENERALES DE LAS INSTALACIONES ELÉCTRICAS DE BAJA TENSIÓN, HABITACIONALES Y COMERCIALES Introducción: En esta unidad se propiciará que el alumno diferencie los distintos tipos de instalaciones para suministro de corriente eléctrica de baja tensión que se requieren para satisfacer las necesidades de energía eléctrica que se tienen para la realización de las actividades humanas en particular las habitacionales y las laborales. Objetivo: El alumno esbozará el procedimiento y las técnicas que se emplean para hacer el diseño de una instalación eléctrica de baja tensión de uso habitacional o comercial. CONTENIDO TEMÁTICO 1. Clasificación de las instalaciones eléctricas 1.1 De iluminación 1.1.1 Interiores
  • 9. Secretaría Auxiliar de Desarrollo Académico Versión 2001 9 1.1.2 Exteriores 1.2 De potencia: Sistemas de aire acondicionado, plantas auxiliares de generación de corriente, etc. 1.3 Especiales 1.3.1 Para voz 1.3.2 Para sonido 1.3.3 Para trasmisión de datos 2. Alimentadores, subalimentadores, circuitos derivados y tableros de control 2.1 Definiciones 2.2 Características 2.3 Función 2.4 Accesorios 2.5 Interacción con otros elementos 3. Conductores, conectores y accesorios para las instalaciones eléctricas de baja Tensión 3.1 Definiciones 3.2 Características 3.3 Función 3.4 Interacción con otros elementos 4. Aspectos arquitectónicos de las Instalaciones eléctricas habitacionales y comerciales de baja tensión. 4.1 Orientación e iluminación natural 4.2 Necesidades de iluminación y equipamiento 4.3 Relación, funcional y estética de las instalaciones eléctricas 4.4 Interpretación del plano eléctrico-arquitectónico para una Instalación eléctrica 4.5 El trazo de una Instalación Eléctrica de baja tensión Tiempo estimado: 30 horas. Actividades de aprendizaje sugeridas  Realizar una investigación documental sobre instalaciones eléctricas de potencia que se utilizan en un edificio  Practicar el diseño de los diferentes tipos de instalación eléctrica de baja tensión estudiados.
  • 10. Secretaría Auxiliar de Desarrollo Académico Versión 2001 10  Presentar un comentario por escrito sobre la importancia de considerar los aspectos funcionales y estéticos para la realización de instalaciones eléctricas de baja tensión habitacionales y comerciales.  Realizar el croquis (diseño) de una instalación eléctrica de baja tensión de acuerdo a los requerimientos de un plano eléctrico- arquitectónico UNIDAD IV DISEÑO Y PUESTA EN OPERACIÓN DE INSTALACIONES ELÉCTRICAS DE BAJA TENSIÓN PARA CASAS, EDIFICIOS Y LOCALES COMERCIALES PROTOTIPO Introducción: Dentro de esta unidad el alumno podrá manejar los principios científico-tecnológicos que se precisan aplicar para llevar a cabo el diseño y la realización de una instalación eléctrica de baja tensión para luz, voz, sonido y transmisión de datos, de acuerdo a las especificaciones que se indiquen en el diseño o rediseño arquitectónico de una casa habitación, edificio o local comercial. Objetivo: El alumno diseñará y pondrá en funcionamiento una instalación eléctrica de baja tensión. Para satisfacer las necesidades de suministro de corriente eléctrica de una casa, edificio o local comercial sean estas de iluminación, potencia o especiales. CONTENIDO TEMÁTICO 1. Instalaciones Lumínicas 1.1 Definición 1.2 Principios y normas técnicas 1.3 Materiales, accesorios y herramienta específicas 1.4 Necesidades y requerimientos arquitectónicos 1.5 Soluciones tecnológicas, diseño o rediseño 1.6 Cálculo de cargas 1.7 Trazo específico 1.8 Pruebas de fallos
  • 11. Secretaría Auxiliar de Desarrollo Académico Versión 2001 11 2. Instalaciones de Potencia 2.1 Definición 2.2 Principios y normas técnicas 2.3 Materiales, accesorios y herramientas específicas 2.4 Necesidades y requerimientos arquitectónicos 2.5 Soluciones tecnológicas, diseño o rediseño 2.6 Cálculo de cargas 2.7 Trazo específico 2.8 Pruebas de fallos 3. Instalaciones Especiales (voz, sonido y datos) 3.1 Definición 3.2 Principios y normas Técnicas 3.3 Materiales, accesorios y herramienta específicas 3.4 Necesidades y requerimientos arquitectónicos 3.5 Soluciones tecnológicas, diseño o rediseño 3.6 Cálculo de cargas 3.7 Trazo específico 3.8 Pruebas de fallos Tiempo estimado: 20 horas Actividades de aprendizaje sugeridas:  Realizar el rediseño de una instalación Lumínica de baja tensión para casa habitacional.  Elaborar un diseño de instalación eléctrica de potencia para un edificio.  Práctica de puesta en operación de una instalación especial. UNIDAD V ELABORACIÓN DE PRESUPUESTOS DE UNA INSTALACIÓN ELÉCTRICA DE BAJA TENSIÓN PARA CASA, EDIFICIO O LOCALES COMERCIALES Introducción: En esta última unidad el alumno aprenderá a valorar el trabajo que realice de manera que pueda efectuar una estimación de los costos de materiales, mano de obra y derechos
  • 12. Secretaría Auxiliar de Desarrollo Académico Versión 2001 12 para la adecuada puesta en funcionamiento de una instalación eléctrica de baja tensión, de tal manera que pueda elaborar un presupuesto sobre el trabajo que vaya a desarrollar, por su cuenta, como técnico en instalaciones eléctricas. Objetivo: El alumno realizará la formulación de un presupuesto para la puesta en operación de una instalación eléctrica de baja tensión, lumínica, de potencia o especial. CONTENIDO TEMÁTICO 1. Elementos de un Presupuesto 1.1 Determinación de materiales, accesorios, dispositivos, equipo eléctrico y elementos componentes de una instalación eléctrica de baja tensión 1.2 Método de estimación de costo de materiales. 1.3 Método de estimación de mano de obra de una instalación eléctrica de baja tensión. 1.4 Costos, gastos y cargos a considerar en un presupuesto. 2. Los requisitos de presentación de un plano de instalación eléctrica de baja Tensión para la contratación del suministro de energía eléctrica para servicio habitacional o comercial. 2.1 Importancia de la carga instalada y el cuadro de cargas en la tramitación del contrato de servicio eléctrico. 2.2 Características de las tarifas para el servicio de suministro de corriente eléctrica para instalaciones de baja tensión. 2.3 Dispositivos de garantía y regímenes de cuotas para un servicio de suministro de corriente eléctrica de baja tensión. 2.4 Especificaciones que deben cubrir los planos eléctricos para ser aprobados por la autoridad correspondiente y el proveedor del servicio de suministro de corriente eléctrica. Tiempo estimado: 20 horas. Actividades de aprendizaje sugeridas:  Realizar investigación de campo para ubicar proveedores para cotizar una lista de materiales y accesorios eléctricos.
  • 13. Secretaría Auxiliar de Desarrollo Académico Versión 2001 13  Elaborar el presupuesto para dos tipos de instalaciones eléctricas de baja tensión.  Efectuar una investigación de campo para conocer los requisitos para contratación del servicio de suministro de energía eléctrica para una instalación de baja tensión comercial y/o habitacional.  Elaborar un plano eléctrico que cumpla con todos los requisitos para la contratación del servicio de suministro para la contratación del servicio de suministro de corriente eléctrica para una casa o instalaciones eléctricas de baja tensión: (lumínicas, de potencia y especiales).
  • 14. Secretaría Auxiliar de Desarrollo Académico Versión 2001 14 EVALUACIÓN A continuación se enlistan algunos elementos de evaluación que se sugieren para que el profesor integre su sistema de evaluación y acuerdo con sus alumnos el peso que tendrá para la aprobación del curso. Elementos  Asistencia  Trabajo de investigación documental  Trabajo de investigación de campo  Exámenes  Participación  Realización de prácticas en el Aula-Taller ACTIVIDADES PRÁCTICAS Debido a las características didáctico -pedagógicas en las que se desarrolla el programa académico en el Aula-taller, los alumnos que cursan la Opción Técnica de Instalaciones Eléctricas para Casas y Edificios en vez de realizar prácticas laborales en alguna Institución pública o privada llevan a cabo un “Trabajo Práctico Final”, que es el equivalente Académico de las “Actividades Prácticas”, en el cual el alumno, tendrá que aplicar los conocimientos y las habilidades adquiridas en el curso para resolver un caso real o hipotético a través del diseño o rediseño de una instalación eléctrica de baja tensión. Dado que el “Trabajo Práctico Final” es un equivalente académico de las actividades prácticas, éste será un requisito para acreditar la Opción Técnica, consecuentemente, el alumno que cumple con él y lo aprueba estará en posibilidades de recibir el Diploma que lo reconoce como técnico a nivel bachillerato. Cabe señalar que, será el profesor de grupo el que indique a sus alumnos los criterios y requisitos académicos que deberá tener el “Trabajo Práctico Final” para acreditar la Opción Técnica, así mismo el profesor deberá dar su visto bueno para que el alumno inicie el desarrollo de su proyecto de trabajo práctico final y lo asesorará a lo largo de su realización.
  • 15. Secretaría Auxiliar de Desarrollo Académico Versión 2001 15 BIBLIOGRAFÍA EL ABC DEL ALUMBRADO Y LAS INSTALACIONES ELÉCTRICAS EN BAJA TENSIÓN Autor: Gilberto Enríquez Harper Edit. Macombo Boixareu Editores Complementarios: EL ABC DE LAS INSTALACIONES ELÉCTRICAS RESIDENCIALES Autor: Gilberto Enríquez Harper Edit. LIMUSA ELECTRÓNICA Autor: J. M. Calvert & M. A. McCausland Edit. LIMUSA FÍSICA VOLUMEN II CAMPOS Y ONDAS Autor: Marcelo Alonso & Edward J. Finn Edit. FONDO EDUCATIVO INTERAMERICANO EL HÁBITAT BIOCLIMATICO De la concepción a la construcción Autor: Roger Camous & Donald Watson Edit. GG/MÉXICO Colección Alternativas ARTE DE PROYECTAR EN ARQUITECTURA Autor: Neufert Edit. GG EL INSTALADOR CUALIFICADO “ILUMINACIÓN INTERNA” Autor: Vittorio Re Edit. Macombo Boixareu Editores INSTALACIONES ELÉCTRICAS
  • 16. Secretaría Auxiliar de Desarrollo Académico Versión 2001 16 Autor: Herman Krato Edit. Trillas ELEMENTOS DE ALUMBRADO Autor: Juan Ignacio Lima Velasco Edit. S.E.P. I.P.N. INSTALACIONES ELÉCTRICAS DOMÉSTICAS Autor: Diego Onésimo Becerril Edita el mismo INSTALACIONES ELÉCTRICAS E ILUMINACIÓN PARA HOGARES Y OFICINAS Autor: Edward L. Safford Jr. Edit. C.E.C.S.A. INSTALACIONES ELÉCTRICAS RESIDENCIALES Autor: Camarena Edit. C.E.C.S.A.
