El documento describe diferentes tipos de circuitos analógicos, incluyendo circuitos fijadores de onda, circuitos integradores y circuitos derivadores. Los circuitos fijadores de onda añaden un nivel DC a una señal de entrada, los circuitos integradores producen una señal de salida que es la integral de la señal de entrada, y los circuitos derivadores generan una señal de salida que es la derivada de la señal de entrada.

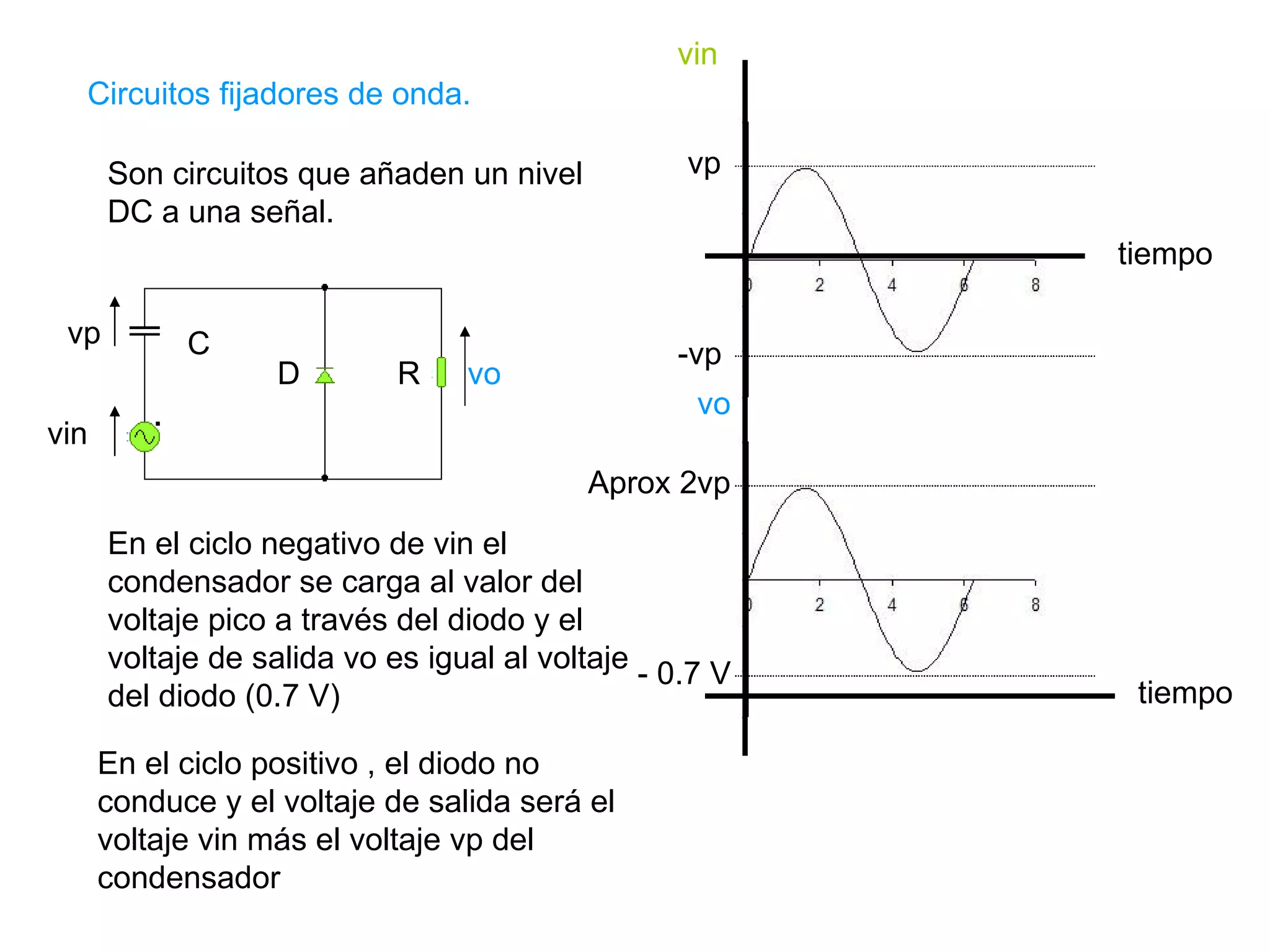

1. Circuitos fijadores de onda. Son circuitos que añaden un nivel DC a una señal. C R D vin vo En el ciclo negativo de vin el condensador se carga al valor del voltaje pico a través del diodo y el voltaje de salida vo es igual al voltaje del diodo (0.7 V) En el ciclo positivo , el diodo no conduce y el voltaje de salida será el voltaje vin más el voltaje vp del condensador vp vp -vp Aprox 2vp - 0.7 V tiempo tiempo vo vin

2. vo vin vd vo vd vin Condición a verificar: R.C mayor que 10.T En este caso: 10.k.100  = 1seg 10. 1/500= .02seg Satisfecha la condición entonces. La imagen es una captura de pantalla de la simulación del circuito en Crocodile. Se puede observar que la señal de entrada vin ha sido desplazada sobre el eje horizontal, dicho de otra manera se le ha agregado un nivel DC y ahora es totalmente positiva. ¿Cómo ocurre esto? La señal vd da un indicio de esto. Cuando llegan los ciclos negativos el condensador se carga al voltaje pico de vin debido a que se activa la realimentación negativa del operacional. En el siguiente ciclo vin estará “subida” sobre este voltaje y vo aparece con el nivel DC igual al voltaje pico de vin. Circuito fijador de onda activo.

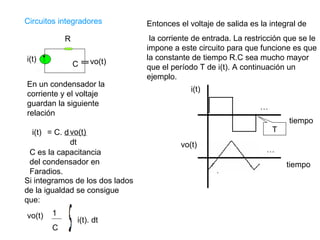

3. Circuitos integradores C R vo(t) i(t) i(t) vo(t) = C. d dt vo(t) i(t). dt 1 C En un condensador la corriente y el voltaje guardan la siguiente relación Si integramos de los dos lados de la igualdad se consigue que: Entonces el voltaje de salida es la integral de la corriente de entrada. La restricción que se le impone a este circuito para que funcione es que la constante de tiempo R.C sea mucho mayor que el período T de i(t). A continuación un ejemplo. … … i(t) vo(t) T tiempo tiempo C es la capacitancia del condensador en Faradios.

4. R C Vcc -Vcc vin vo Se puede apreciar que el amplificador operacional del circuito a la derecha posee realimentación negativa, debemos recordar entonces que en este caso se activa lo que se conoce como cortocircuito virtual. Esta es la razón que permite decir que la entrada inversora está a cero voltios. i1 io Aplicando la Ley de Kirchoff de corriente en el nodo de la entrada inversora se tiene que: i i1 + io = i La corriente i = 0, debido a que la impedancia de entrada es muy alta, esto implica que: i1 = - io Pero: i1 = vin/R y io = C. dvo / dt Entonces: vin/R = - C. dvo / dt Se puede decir que: vo = - 1 R.C Vin. dt La señal vo es la integral de la señal de entrada vin. Circuito integrador activo

5. R L i(t) vo(t) vo(t) = L. d dt i(t) Entonces el voltaje de salida es la derivada de la señal de entrada. vo(t) i(t) Si se pretende que los pulsos sean estrechos se debe utilizar una constante de tiempo R/L mucho más pequeña que el período de la señal i(t) Circuitos Derivadores La relación entre el voltaje de la bobina y la corriente es: tiempo tiempo T L es la inductancia de la bobina en Henrios … …

6. Vcc -Vcc C vin vo R i1 io i Para determinar vo, es prudente recordar: El cortocircuito virtual implica que el voltaje en la entrada inversora es igual a cero. Por la alta impedancia de entrada del operacional i = 0 Aplicando Ley de Kirchoff de corriente en el nodo de la entrada inversora: i1 + io =0 , es decir , i1 = - io Pero: i1 = C. d vin / dt y io = vo / R Entonces: C. d vin /dt = - vo / R Se puede concluir que: vo = R. C. d vin /dt La señal vo es la derivada de la señal de entrada vin. Circuito Derivador activo
