Este documento describe un circuito eléctrico con dos diodos (D1 y D2) y una resistencia (R) conectados entre las fuentes de voltaje Vcc, Va y Vb. El estudiante debe determinar la forma de onda de salida (vo) explicando cómo cambia en diferentes condiciones en función de los voltajes de entrada y las señales de referencia de los diodos. También debe discutir la función de los diodos en el circuito, simularlo, recoger resultados y generar un informe.

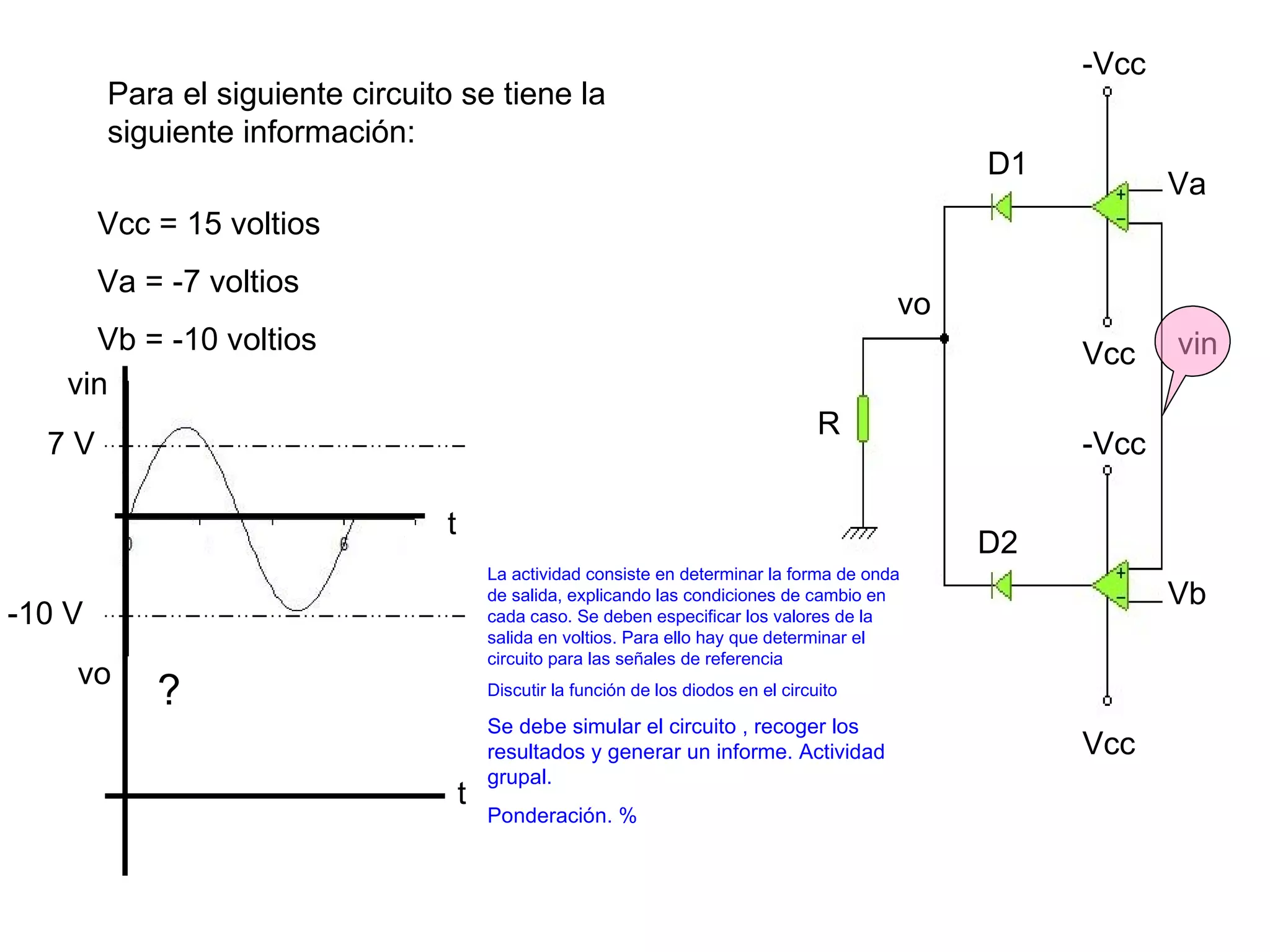

1. Vcc Vcc -Vcc -Vcc D1 D2 R Va Vb vo Para el siguiente circuito se tiene la siguiente información: Vcc = 15 voltios Va = -7 voltios Vb = -10 voltios vin -10 V vin vo t t 7 V La actividad consiste en determinar la forma de onda de salida, explicando las condiciones de cambio en cada caso. Se deben especificar los valores de la salida en voltios. Para ello hay que determinar el circuito para las señales de referencia Discutir la función de los diodos en el circuito ? Se debe simular el circuito , recoger los resultados y generar un informe. Actividad grupal. Ponderación. %
